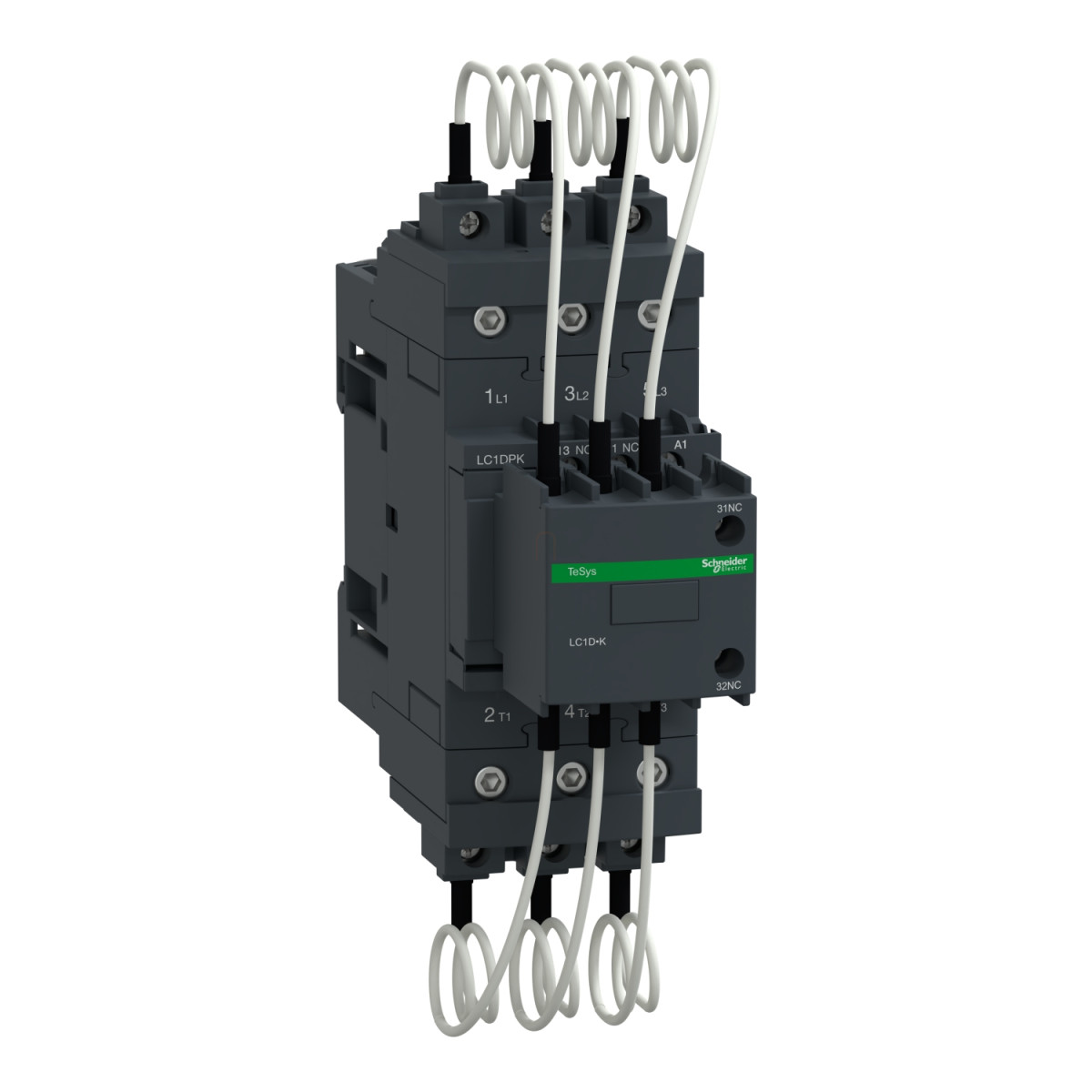

A Schneider Electric TeSys D LC1DPKP7 kondenzátor mágneskapcsolója kiváló megoldást kínál a teljesítménytényező-korrekciós alkalmazásokban. Ez a professzionális eszköz a TeSys Deca termékcsalád tagja, amely megbízható működést és hosszú élettartamot biztosít az ipari felhasználások során. Az LC1DPKP7 típusú mágneskapcsoló kifejezetten kondenzátorok kapcsolására lett tervezve, így ideális választás a reaktív teljesítmény kompenzálására szolgáló rendszerekhez.
A TeSys D LC1DPKP7 kondenzátor mágneskapcsoló 30 kVAR kapacitással rendelkezik 400/415 V-os, 50 Hz-es hálózaton. Ezen kívül számos más feszültségszinten is használható: 230 V AC 50 Hz esetén 17 kVAR, 440 V AC 50 Hz esetén 32 kVAR, 690 V AC 50 Hz esetén 50 kVAR, valamint 230 V AC 60 Hz esetén 16,5 kVAR, 460 V AC 60 Hz esetén 33,3 kVAR, és 575 V AC 60 Hz esetén 40 kVAR teljesítményt képes kapcsolni. A vezérlőáramkör 230 V AC 50/60 Hz feszültséggel működik, ami biztosítja a megfelelő működést különböző ipari környezetekben. A készülék IP20-as védettségi fokozattal rendelkezik, ami védelmet nyújt az ujjak és hasonló méretű tárgyak behatolása ellen.
Az LC1DPKP7 mágneskapcsoló 3P (háromfázisú) kivitelben készül, 3 NO (záró) érintkezővel az erőáramkörhöz, valamint kiegészítő érintkezőkkel, melyek összetétele 1 NO + 2 NC (1 záró + 2 nyitó) azonnali működéssel. A kapcsoló maximális működési feszültsége 690 V AC 50/60 Hz. Az elektromos élettartama 300 000 ciklus 400 V-on, illetve 200 000 ciklus 690 V-on, ami hosszú távú, megbízható működést garantál. A maximális működési frekvencia 100 kapcsolás/óra, amely lehetővé teszi a gyakori kapcsolást igénylő alkalmazásokat is. A készülék AC-6b felhasználási kategóriába tartozik, ami kifejezetten a kondenzátorok kapcsolására vonatkozik. Telepíthető DIN sínre vagy szerelőlapra, így rugalmasan alkalmazható különböző kapcsolószekrényekben és vezérlőpanelekben.
A TeSys D LC1DPKP7 mágneskapcsoló csatlakozásai kiváló minőségűek: az erőáramkörben EverLink BTR csavaros csatlakozókkal rendelkezik, amelyek 1-35 mm² tömör vagy flexibilis kábelekhez használhatók. A vezérlőáramkörhöz csavaros kapcsok állnak rendelkezésre, 1-4 mm² tömör vagy flexibilis kábelek számára. A meghúzási nyomaték az erőáramköri csatlakozóknál 5 N.m (1-25 mm² kábelekhez) vagy 8 N.m (35 mm² kábelekhez), míg a vezérlőáramköri kapcsoknál 1,7 N.m. A készülék méretei: 166 mm magasság, 55 mm szélesség és 156 mm mélység, nettó tömege pedig 1,3 kg. Működési hőmérséklet-tartománya -5°C és +60°C között, tárolási hőmérséklet-tartománya -60°C és +80°C között van, maximális üzemi magassága pedig 3000 méter. A termék megfelel a legfontosabb nemzetközi szabványoknak, köztük az EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1 és IEC 60335-1 előírásoknak, és rendelkezik IECEE CB Scheme, UL, CSA és UKCA tanúsítványokkal.
Schneider Electric TeSys D - LC1DPKP7 - LC1D.K kondenzátor mágneskap - 3P - 33.3 kVAR - 415 V - 230 V AC tekercs műszaki adatok
Általános jellemzők
Terméktípus: Kondenzátor mágneskapcsoló
Terméknév: TeSys LC1D.K, TeSys Deca
Eszköz rövid neve: LC1DPK
Alkalmazási terület: Vezérlés, teljesítménytényező korrekció
Felhasználási kategória: AC-6b
Műszaki specifikációk
Pólusok leírása: 3P
Erőáramköri érintkező összetétele: 3 NO
Kiegészítő érintkező összetétele: 1 NO + 2 NC azonnali
Névleges üzemi feszültség [Ue]: Erőáramkör: 690 V AC 50/60 Hz
Reaktív teljesítmény értéke:
17 kvar 230 V AC 50 Hz 60 °C
30 kvar 400 V AC 50 Hz 60 °C
32 kvar 440 V AC 50 Hz 60 °C
50 kvar 690 V AC 50 Hz 60 °C
16.5 kvar 230 V AC 60 Hz 60 °C
33.3 kvar 460 V AC 60 Hz 60 °C
40 kvar 575 V AC 60 Hz 60 °C
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramköri feszültség [Uc]: 230 V AC 50/60 Hz
Elektromos élettartam: 300000 ciklus 400 V Ue esetén, 200000 ciklus 690 V Ue esetén
Csatlakozások
Erőáramköri csatlakozók: EverLink BTR csavaros csatlakozók 1...35 mm² tömör vagy flexibilis kábelekhez
Vezérlőáramköri csatlakozók: Csavaros kapcsok 1...4 mm² tömör vagy flexibilis kábelekhez
Meghúzási nyomaték: Vezérlőáramkör: 1.7 N.m, Erőáramkör: 5 N.m (1...25 mm² kábel), 8 N.m (35 mm² kábel)
Környezeti paraméterek
IP védettségi fokozat: IP20 előlap, IEC 60529 szerint
Üzemi környezeti hőmérséklet: -5...60 °C
Tárolási hőmérséklet: -60...80 °C
Üzemi magasság: 0...3000 m
Fizikai jellemzők
Magasság: 166 mm
Szélesség: 55 mm
Mélység: 156 mm
Nettó tömeg: 1.3 kg
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60335-1
Terméktanúsítványok: IECEE CB Scheme, UL, CSA, UKCA
