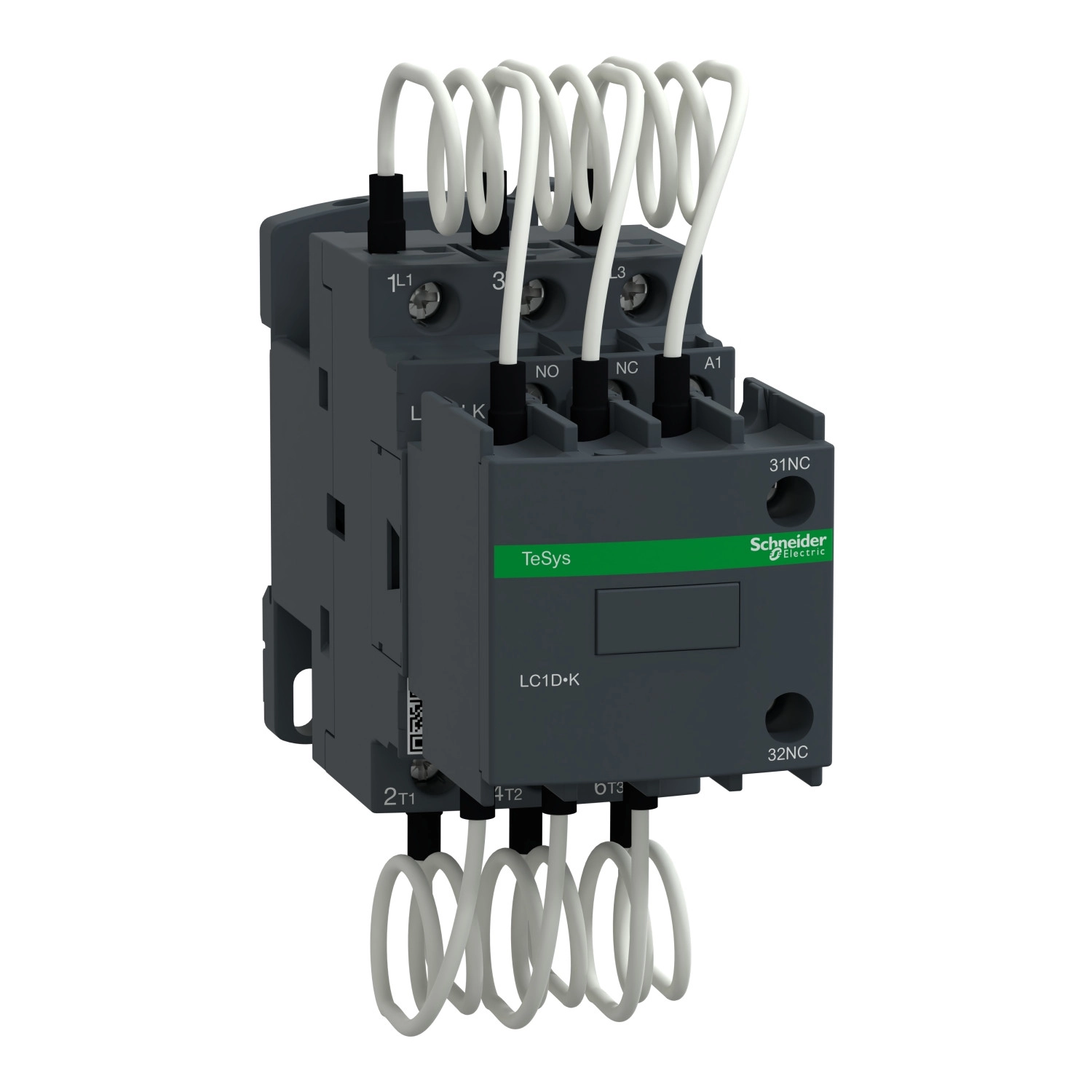

A Schneider Electric TeSys Deca LC1DLKP7 kondenzátor mágneskapcsoló egy professzionális erősáramú kapcsolóeszköz, amelyet kifejezetten teljesítménytényező korrekciós alkalmazásokhoz terveztek. Ez a mágneskapcsoló típus különleges kialakítással rendelkezik, amely lehetővé teszi a kondenzátoros áramkörök biztonságos kapcsolását, ahol a hagyományos kontaktorok gyakran nem nyújtanak megfelelő teljesítményt vagy élettartamot.
A TeSys Deca sorozat tagjaként az LC1DLKP7 modell 20kVAR teljesítménnyel rendelkezik 400/415V 50Hz hálózati feszültségen, míg más feszültségszinteken is alkalmazható: 11kVAR 230V AC 50Hz, 21kVAR 440V AC 50Hz, illetve 33kVAR 690V AC 50Hz esetén. A vezérlőtekercs 230V AC 50/60Hz feszültséggel működik, így a legtöbb európai ipari hálózatba könnyen integrálható. A mágneskapcsoló 3 pólusú kialakítású, 3 NO (záró) teljesítmény érintkezővel, valamint kiegészítő érintkezőként 1 NO + 2 NC pillanatműködésű kontaktussal rendelkezik.
Az LC1DLKP7 kiemelkedő elektromos élettartamot biztosít: 400V üzemi feszültségen 300 000 kapcsolási ciklust, míg 690V-on 200 000 ciklust garantál a gyártó. A készülék IP20-as védettséggel rendelkezik a homlokoldalon, és -5°C és +60°C közötti környezeti hőmérsékleten üzemeltethető. Telepítése rugalmas, hiszen DIN sínre vagy szerelőlapra egyaránt rögzíthető. A kompakt méretek (125 mm magasság, 45 mm szélesség, 127 mm mélység) lehetővé teszik a helytakarékos beépítést kapcsolószekrényekbe.
A csavarkötésű csatlakozóknak köszönhetően a bekötés egyszerű és megbízható. A vezérlőáramkörhöz 1-4 mm² keresztmetszetű tömör vagy sodrott vezetékek használhatók, a teljesítményáramkörhöz pedig 2,5-16 mm² tömör, illetve 1-10 mm² sodrott vezetékek csatlakoztathatók. A meghúzási nyomaték a vezérlőáramkör esetén 1,7 Nm, a teljesítményáramkör csatlakozóinál pedig 2,5 Nm. A mágneskapcsoló maximális kapcsolási gyakorisága 240 ciklus/óra, ami intenzív használat esetén is megfelelő működést biztosít.
Az LC1DLKP7 megfelel a legfontosabb nemzetközi szabványoknak, beleértve az EN/IEC 60947-1, EN/IEC 60947-4-1 és IEC 60335-1 előírásokat. A termék rendelkezik IECEE CB Scheme és UKCA tanúsítvánnyal is, ami igazolja a magas minőségi és biztonsági követelményeknek való megfelelést. A mágneskapcsoló alkalmazható beltéri delta megszakításos vagy vonali megszakításos elrendezésben, így különböző teljesítménytényező-javító rendszerekbe rugalmasan illeszthető.
Schneider Electric TeSys D - LC1DLKP7 - Mágneskapcsoló 20KVAR 230V 50/60HZ műszaki adatok
Általános adatok
Termékcsalád: TeSys
Sorozat: TeSys Deca
Terméknév: TeSys LC1D.K
Eszköz típus: Kondenzátor mágneskapcsoló
Rövidített terméknév: LC1DLK
Alkalmazási adatok
Eszköz alkalmazás: Vezérlés
Mágneskapcsoló alkalmazás: Teljesítménytényező korrekció
Felhasználási kategória: AC-6b
Pólusok leírása: 3P
Teljesítmény pólusok kontaktus összetétele: 3 NO
Eszköz elhelyezése a rendszerben: Belső delta megszakítás, Vonali megszakítás
Elektromos jellemzők
Névleges üzemi feszültség: Teljesítmény áramkör: 690 V AC 50/60 Hz
Reaktív teljesítmény: 11 kvar 230 V AC 50 Hz 60 °C-on
20 kvar 400 V AC 50 Hz 60 °C-on
21 kvar 440 V AC 50 Hz 60 °C-on
33 kvar 690 V AC 50 Hz 60 °C-on
Vezérlőáramkör típusa: AC 50/60 Hz
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Segédkontaktus összetétele: 1 NO + 2 NC pillanatműködésű
Elektromos élettartam: 300000 ciklus 400 V Ue
200000 ciklus 690 V Ue
Mechanikai jellemzők
Rögzítési mód: DIN sín, Lemez
IP védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Méretek (M×Sz×Mé): 125 × 45 × 127 mm
Csatlakozások
Vezérlőáramkör csatlakozótípus: Csavaros kapcsok
Teljesítményáramkör csatlakozótípus: Csavaros kapcsok
Meghúzási nyomaték: Vezérlőáramkör: 1,7 N.m csavaros kapcsokon
Teljesítményáramkör: 2,5 N.m csavaros kapcsokon
Környezeti feltételek
Üzemi környezeti hőmérséklet: -5...60 °C
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi magasság: 0...3000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1
Terméktanúsítványok: IECEE CB Scheme, UKCA
