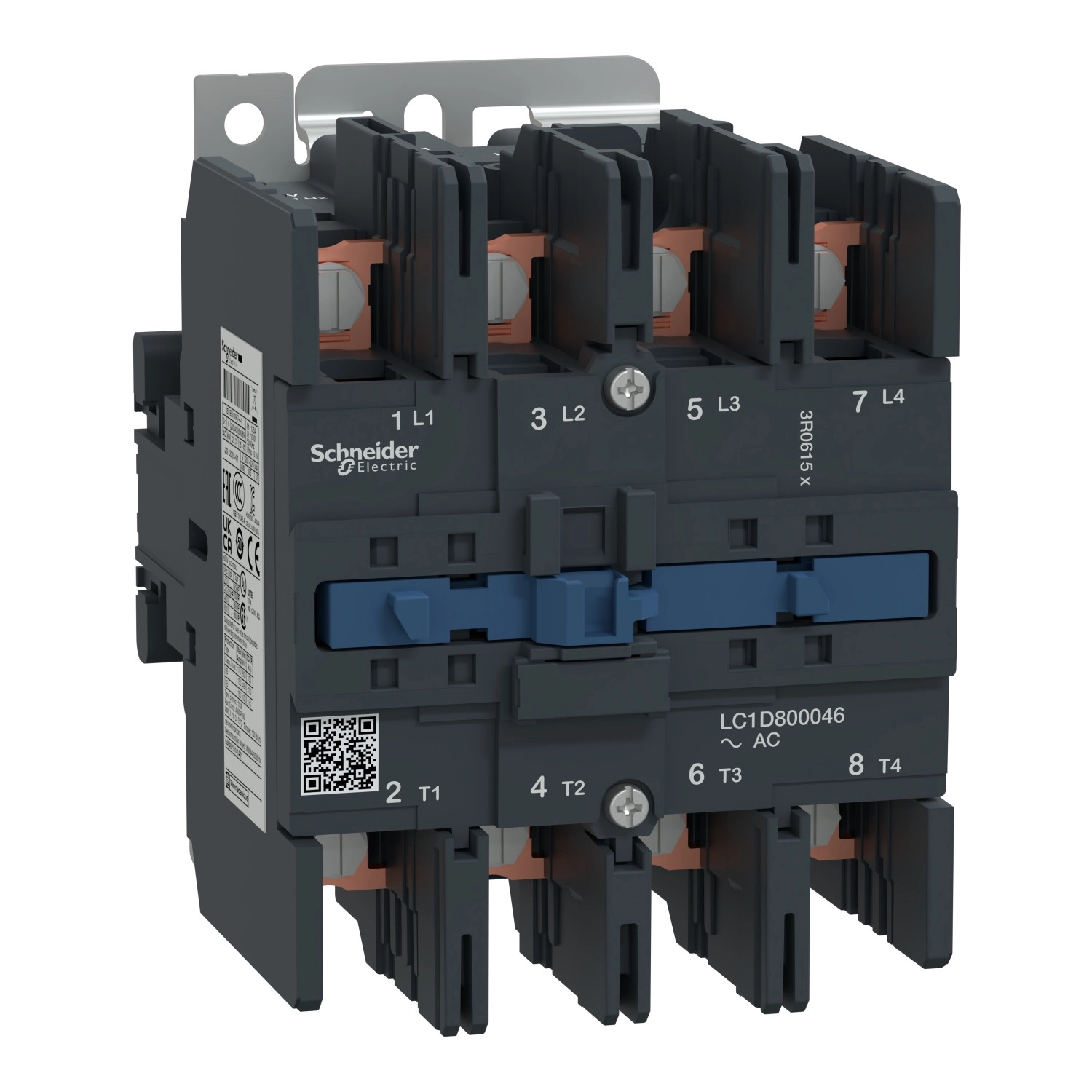

A Schneider Electric TeSys Deca sorozatú LC1D800046P7 mágneskapcsoló egy nagy teljesítményű, négy pólusú (4P) kapcsolóeszköz, amely elsősorban ipari alkalmazásokban használható ellenállásos terhelések vezérlésére. A termék az AC-1 felhasználási kategóriába tartozik, maximálisan 440V feszültségig alkalmazható, 125A névleges áramerősséggel és 230V AC 50/60Hz tekerccsel rendelkezik. A csatlakozás gyűrűs kábelsaruk segítségével történik, ami megbízható és stabil elektromos kapcsolatot biztosít.
A mágneskapcsoló a TeSys Deca termékcsalád tagja, amely a Schneider Electric megbízható ipari kapcsolóberendezései közé tartozik. A négy pólusú kialakítás négy független záróérintkezővel (4NO) rendelkezik, így ideális olyan alkalmazásokhoz, ahol több áramkör egyidejű kapcsolására van szükség. A kontaktor üzemi feszültsége a tápáramkörben maximum 300V DC 25-400 Hz, illetve maximum 690V AC lehet, ami széles alkalmazási lehetőségeket kínál különböző iparági környezetekben.
A készülék névleges üzemi árama AC-1 alkalmazásnál 125A (60°C alatti hőmérsékleten), AC-3 és AC-3e motorvezérlési alkalmazásoknál 80A (60°C alatt, maximum 440V AC feszültségnél), valamint AC-4 alkalmazásoknál 55A (60°C alatt, maximum 400V AC feszültségnél). A vezérlőáramkör 230V AC 50/60Hz feszültséggel működik, ami a legelterjedtebb ipari feszültségszintnek felel meg. Különböző motorteljesítmények kapcsolására alkalmas: 22kW (220-230V AC), 37kW (380-400V AC), 45kW (660-690V AC és 415-440V AC), valamint 55kW (500V AC) teljesítményig, ezáltal sokoldalú megoldást kínál motorvezérlési feladatokra.
A kontaktor kiváló elektromos és mechanikai paraméterekkel rendelkezik: a konvencionális szabad levegőáramú termikus áram értéke 125A (60°C-on), a névleges záróképesség 1100A 440V-nál, a névleges megszakítóképesség szintén 1100A 440V-nál, és különböző időtartamú zárlati áramokat képes elviselni (például 640A 40°C-on 10 másodpercig vagy 990A 40°C-on 1 másodpercig). A terméket 1-es típusú koordinációnál 200A-es, 2-es típusú koordinációnál 160A-es gG biztosítékkal kell védeni maximum 690V-nál. Az átlagos impedancia 0,8 mOhm (125A, 50Hz), a pólusonkénti teljesítményveszteség pedig 12,5W AC-1 üzemmódban. A készülék névleges szigetelési feszültsége 600V (CSA és UL szerint) illetve 1000V (IEC 60947-4-1 szerint).
Schneider Electric TeSys D - LC1D800046P7 - Mágneskapcsoló műszaki adatok
Általános adatok
Termékcsalád: TeSys
Terméksorozat: TeSys Deca
Terméktípus: Mágneskapcsoló (Contactor)
Rövidnév: LC1D
Alkalmazás: Ellenállásos terhelés
Felhasználási kategória: AC-1
Villamos jellemzők
Pólusok száma: 4P (4NO)
Névleges üzemi feszültség: Tápáramkör: <= 300 V DC 25...400 Hz, <= 690 V AC
Névleges üzemi áram: 125 A (60°C alatt) <= 1000 V AC AC-1 tápáramkörnél, 80 A (60°C alatt) <= 440 V AC AC-3 tápáramkörnél, 80 A (60°C alatt) <= 440 V AC AC-3e tápáramkörnél, 55 A (60°C alatt) <= 400 V AC AC-4 tápáramkörnél
Vezérlőáramkör feszültsége: 230 V AC 50/60 Hz
Motor teljesítmény
22 kW 220...230 V AC 50/60 Hz
37 kW 380...400 V AC 50/60 Hz
45 kW 660...690 V AC 50/60 Hz
55 kW 500 V AC 50/60 Hz
45 kW 415...440 V AC 50/60 Hz
Elektromos paraméterek
Konvencionális szabad levegőáramú termikus áram: 125 A (60°C-on) tápáramkörnél
Névleges záróképesség: 1100 A 440 V tápáramkörnél (IEC 60947 szerint)
Névleges megszakítóképesség: 1100 A 440 V tápáramkörnél (IEC 60947 szerint)
Névleges rövid idejű zárlati áram: 640 A 40°C - 10 s tápáramkörnél, 990 A 40°C - 1 s tápáramkörnél, 135 A 40°C - 10 min tápáramkörnél, 320 A 40°C - 1 min tápáramkörnél
Biztosíték értéke: 200 A gG <= 690 V 1-es típusú koordinációhoz tápáramkörnél, 160 A gG <= 690 V 2-es típusú koordinációhoz tápáramkörnél
Átlagos impedancia: 0,8 mOhm - 125 A 50 Hz tápáramkörnél
Pólusonkénti teljesítményveszteség: 12,5 W AC-1
Csatlakozás
Csatlakozás típusa: Vezérlőáramkör: gyűrűs kábelsaruk - külső átmérő: 8 mm
Meghúzási nyomaték: Tápáramkör: 5 Nm gyűrűs kábelsarukon és sínes csatlakozásnál, Vezérlőáramkör: 1,2 Nm gyűrűs kábelsarukon
Mechanikai adatok
Szerelési mód: Lapra vagy sínre szerelhető
Mechanikai élettartam: 4 millió kapcsolási ciklus
Elektromos élettartam: 0,8 millió kapcsolási ciklus 125 A AC-1 Ue <= 440 V
Maximum kapcsolási gyakoriság: 3600 ciklus/óra 60°C-on
Méret (MxSzxMé): 127 x 96 x 125 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap (IEC 60529 szerint)
Megengedett környezeti hőmérséklet: -40...60°C, 60...70°C korlátozással
Működési magasság: 0...3000 m
Tűzállóság: 850°C (IEC 60695-2-1 szerint)
Lángállóság: V1 (UL 94 szerint)
