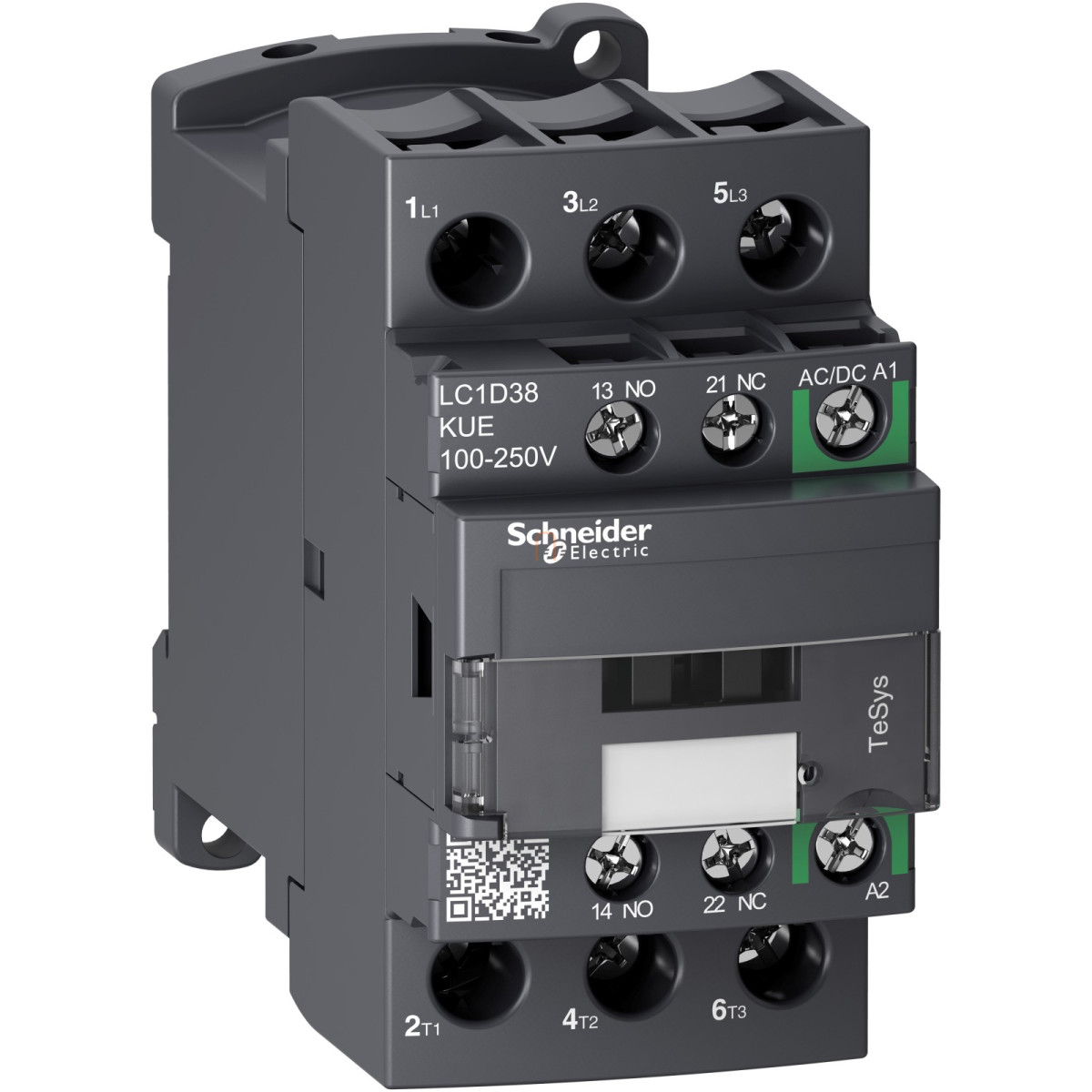

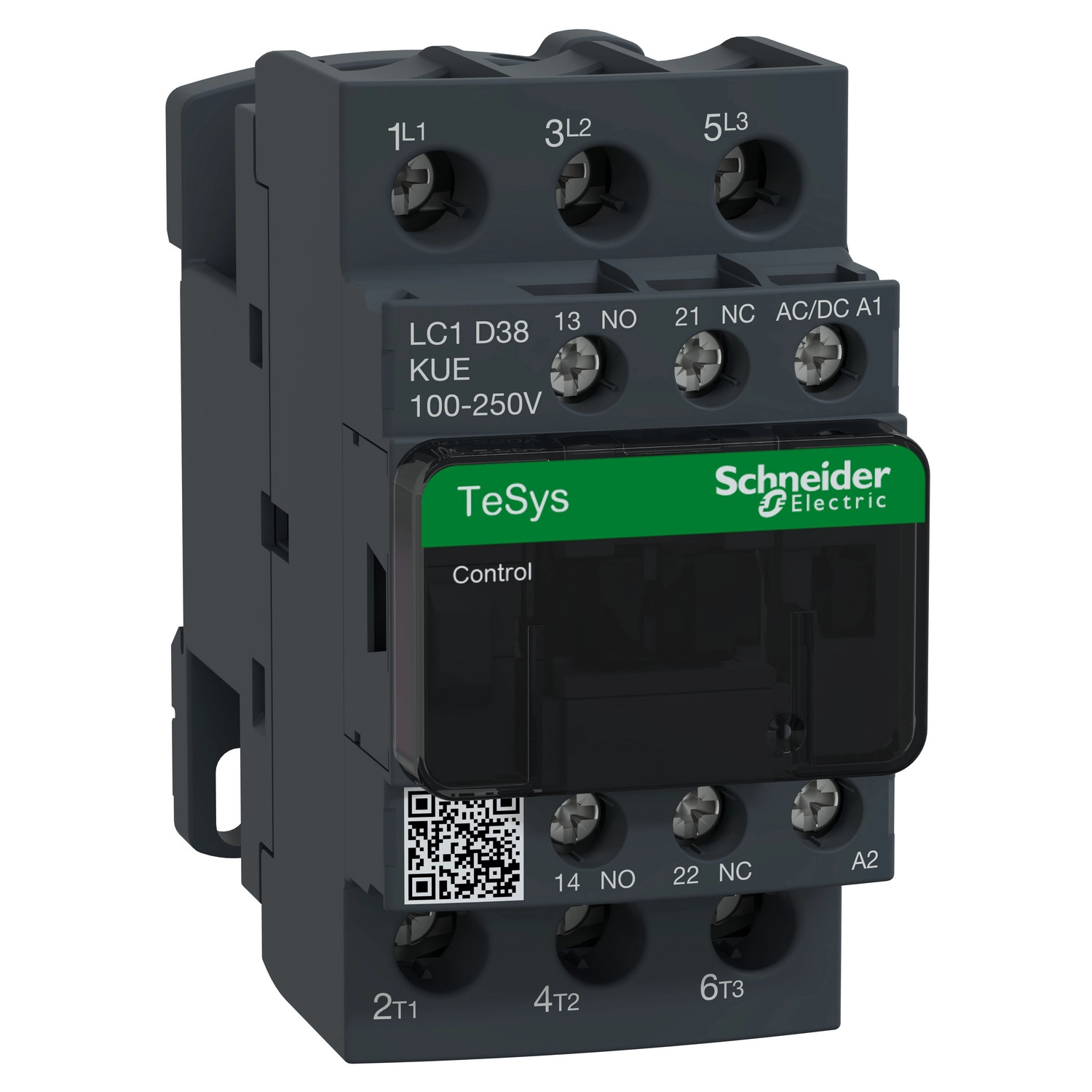

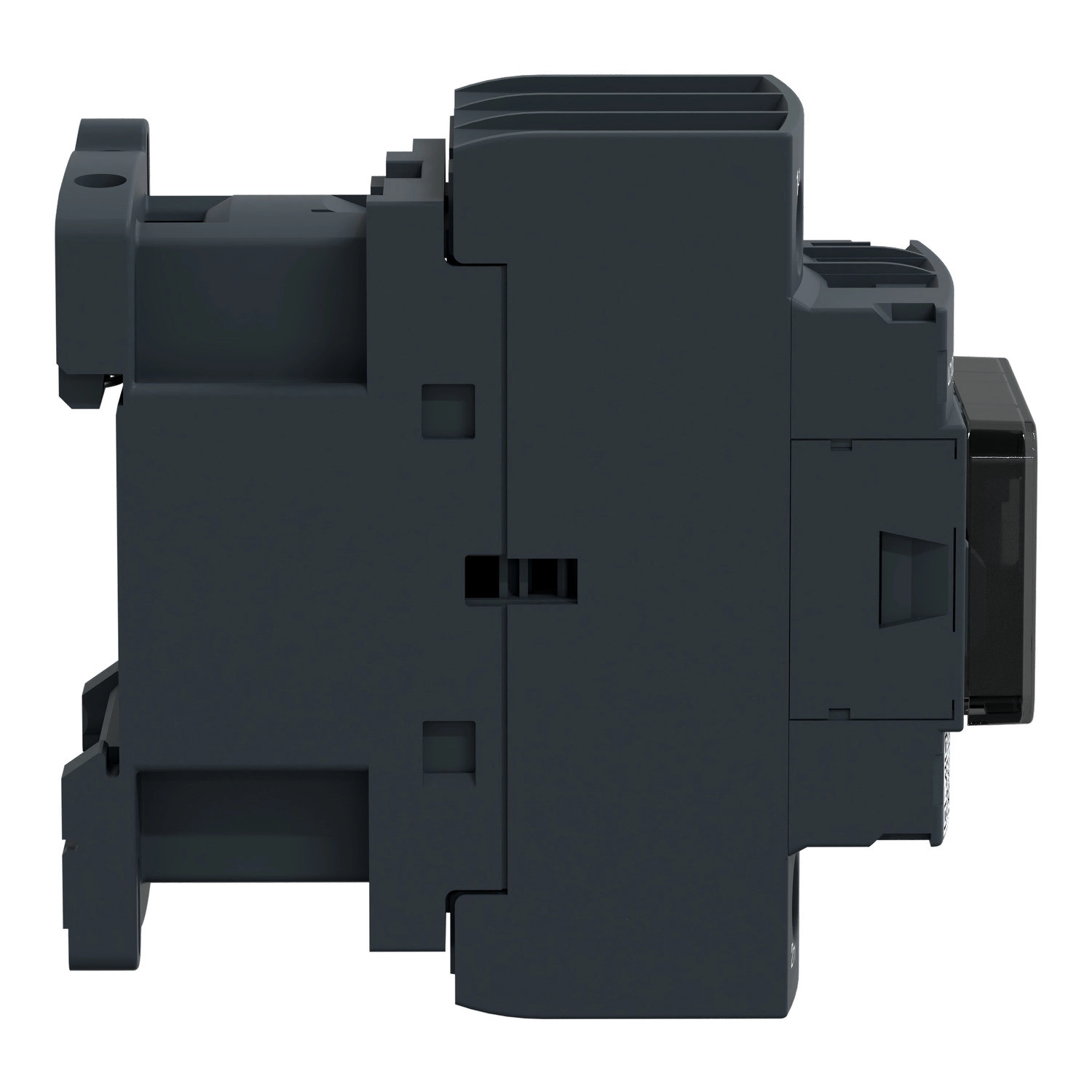

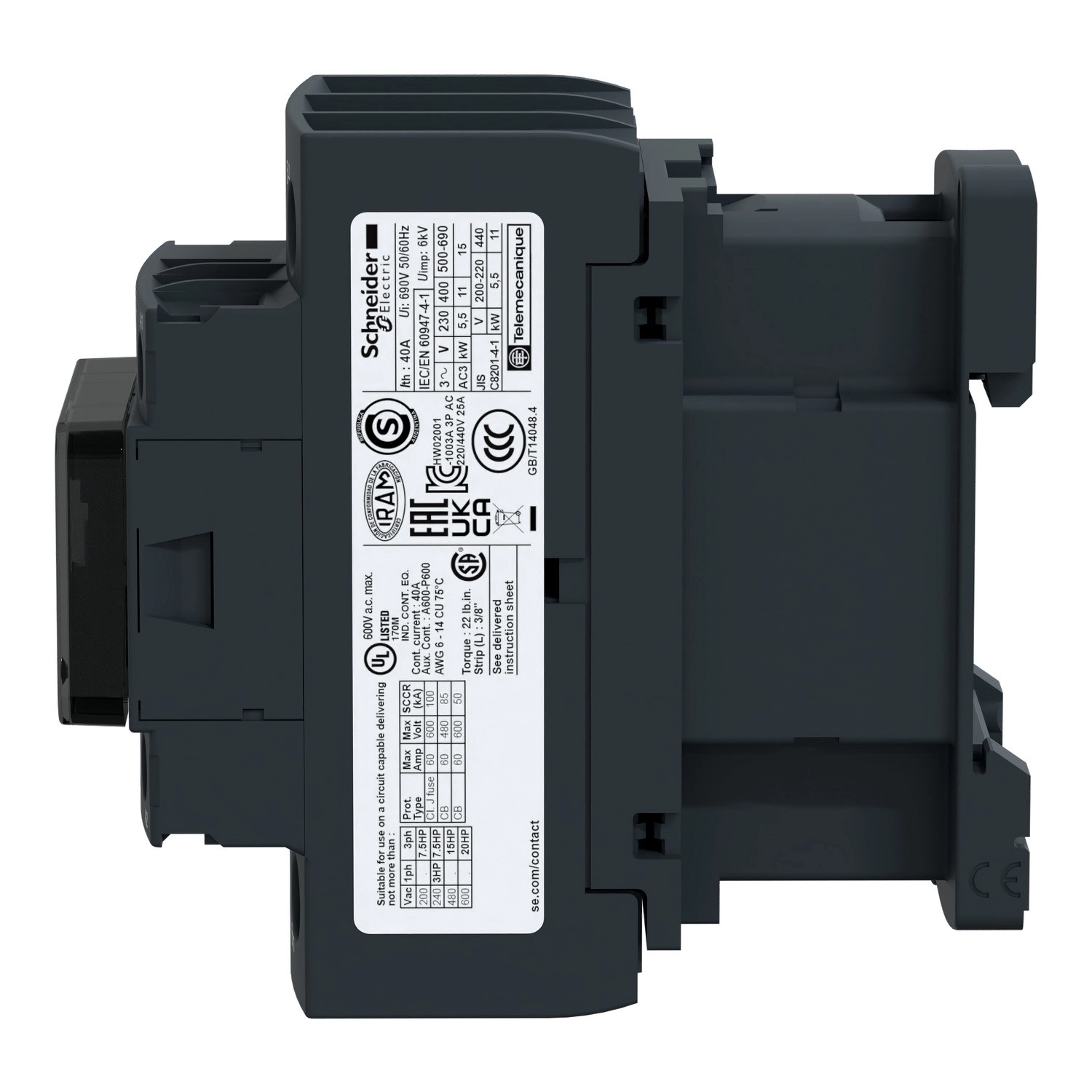

A Schneider Electric TeSys Deca Advanced LC1D38KUE mágneskapcsoló a modern ipari kapcsolóberendezések kiváló példája, amely motor vezérlési és ellenállás terhelési alkalmazásokhoz egyaránt tökéletes választás. Ez a 3P(3NO) kivitelű kontaktor az AC-1, AC-3 és AC-3e felhasználási kategóriákban alkalmazható, így rendkívül sokoldalúan használható az ipari környezetben.
A TeSys Deca Advanced termékcsalád ezen tagja kimagasló műszaki paraméterekkel rendelkezik. Az LC1D38KUE kontaktor névleges üzemi árama 50 A AC-1 alkalmazásnál, valamint 38 A AC-3 és AC-3e felhasználás esetén, maximum 440 V feszültségig. A vezérlőkör feszültsége 100-250 V AC 50/60 Hz vagy 100-250 V DC lehet, ami jelentős rugalmasságot biztosít a különböző vezérlési rendszerekhez való csatlakoztatáskor. A széles vezérlőfeszültség-tartomány lehetővé teszi a kontaktor alkalmazhatóságát különböző üzemi környezetekben, miközben a beépített kétirányú csúcskorlátozó technológia védi a vezérlőáramkört.
Motor teljesítmény szempontjából az LC1D38KUE kontaktor rendkívül széles spektrumban alkalmazható. AC-3 és AC-3e alkalmazásoknál 9 kW teljesítményű motorokhoz használható 220-230 V AC hálózaton, míg 380-400 V AC esetén akár 18,5 kW teljesítményű motorokhoz is megfelelő. A különböző feszültségszinteken (415 V, 440 V, 500 V, 660-690 V) szintén 18,5 kW-os motorok működtetésére alkalmas. Amerikai mértékegységekben kifejezve 1 fázisú motoroknál 2 hp (115 V AC) és 5 hp (230/240 V AC) teljesítményig, 3 fázisú motoroknál pedig 10 hp (200/208 V AC, 230/240 V AC), 20 hp (460/480 V AC) és 25 hp (575/600 V AC) teljesítményhatárig használható. Ez a széles spektrum rendkívüli rugalmasságot biztosít a különböző ipari alkalmazásokban.
A készülék kivitele és műszaki paraméterei a megbízhatóságot és a hosszú élettartamot szolgálják. Az IP20-as védettségű előlap megfelelő védelmet nyújt, miközben a mechanikai tartósság 15 millió kapcsolási ciklus, az elektromos élettartam pedig 1,8 millió ciklus 35 A AC-3 terhelésnél (≤ 440 V), 0,9 millió ciklus 50 A AC-1 terhelésnél (≤ 440 V), valamint 1,8 millió ciklus 35 A AC-3e terhelésnél (≤ 440 V). A kontaktor 6 kV-os névleges lökőfeszültség-állóságot biztosít az IEC 60947 szabványnak megfelelően. A biztonsági megbízhatósági szint B10d = 1369863 ciklus névleges terhelésnél és B10d = 20000000 ciklus mechanikai terhelésnél, az EN/ISO 13849-1 szabvány szerint. A kapcsolási idők tekintetében záráskor 45-55 ms, nyitáskor 20-90 ms között működik, a maximális működési frekvencia pedig 3600 kapcsolás/óra 60 °C-on.
Schneider TeSys Deca Advanced LC1D38KUE mágneskapcsoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys Deca Advanced
Terméktípus: Mágneskapcsoló (kontaktor)
Rövid megnevezés: LC1D
Alkalmazás: Motorvezérlés, ellenállás terhelés
Felhasználási kategória: AC-1, AC-3, AC-3e
Pólusok: 3P (3NO)
Névleges üzemi feszültség: ≤ 690 V AC 25-400 Hz
Névleges üzemi áram: 50 A (< 60 °C) ≤ 440 V AC-1 teljesítmény áramkör
38 A (< 60 °C) ≤ 440 V AC-3 teljesítmény áramkör
38 A (< 60 °C) ≤ 440 V AC-3e teljesítmény áramkör
Vezérlőáramkör feszültsége: 100-250 V AC 50/60 Hz
100-250 V DC
Kiegészítő adatok
Motor teljesítmény (kW):
9 kW 220-230 V AC 50 Hz (AC-3/AC-3e)
18,5 kW 380-400 V AC 50 Hz (AC-3/AC-3e)
18,5 kW 415/440/500/660-690 V AC 50 Hz (AC-3/AC-3e)
Motor teljesítmény (LE):
2 LE 115 V AC 60 Hz (1 fázisú motorok)
5 LE 230/240 V AC 60 Hz (1 fázisú motorok)
10 LE 200/208 V AC 60 Hz (3 fázisú motorok)
10 LE 230/240 V AC 60 Hz (3 fázisú motorok)
20 LE 460/480 V AC 60 Hz (3 fázisú motorok)
25 LE 575/600 V AC 60 Hz (3 fázisú motorok)
Kompatibilitási kód: LC1D
Érintkező összetétel: 3 NO
Védőburkolat: Van
Hagyományos szabad levegő termikus áram:
10 A (60 °C) jelzőáramkör esetén
50 A (60 °C) teljesítmény áramkör esetén
Névleges zárlati képesség:
140 A AC jelzőáramkörhöz (IEC 60947-5-1)
250 A DC jelzőáramkörhöz (IEC 60947-5-1)
550 A 440 V teljesítmény áramkörhöz (IEC 60947)
Névleges megszakítóképesség: 550 A 440 V teljesítmény áramkörhöz (IEC 60947)
Mechanikai tulajdonságok
Mechanikai élettartam: 15 millió ciklus
Elektromos élettartam:
1,8 millió ciklus 35 A AC-3 Ue ≤ 440 V
0,9 millió ciklus 50 A AC-1 Ue ≤ 440 V
1,8 millió ciklus 35 A AC-3e Ue ≤ 440 V

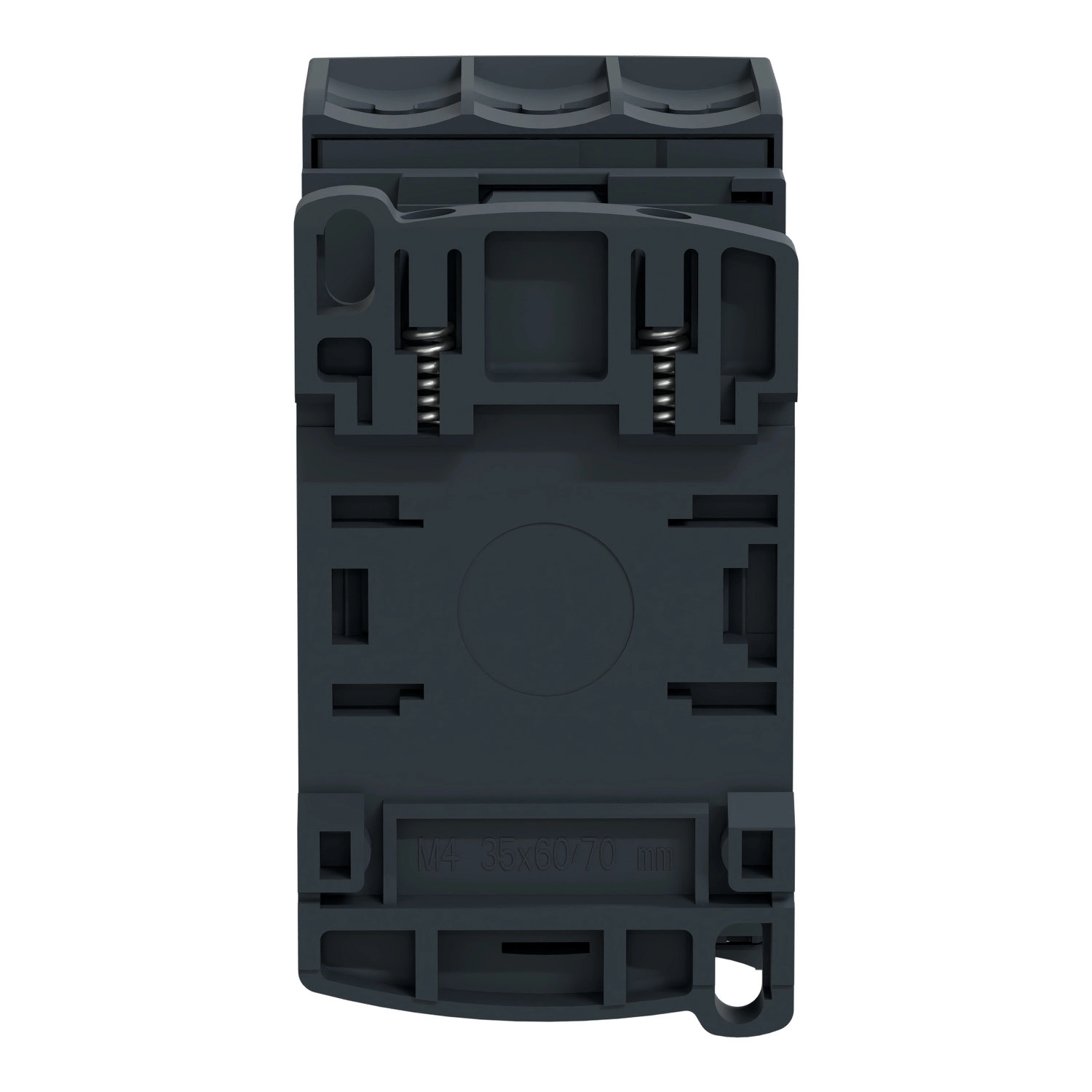

Méretek: 85 mm magasság, 45 mm szélesség, 92 mm mélység
Üzemeltetési feltételek
Védettségi fokozat: IP20 előlap (IEC 60529)
Megengedett környezeti hőmérséklet: -40...60 °C
60...70 °C teljesítmény-csökkentéssel
Üzemeltetési magasság: 0-3000 m
Tűzállóság: 850 °C (IEC 60695-2-1)
Lángállóság: V1 (UL 94)
