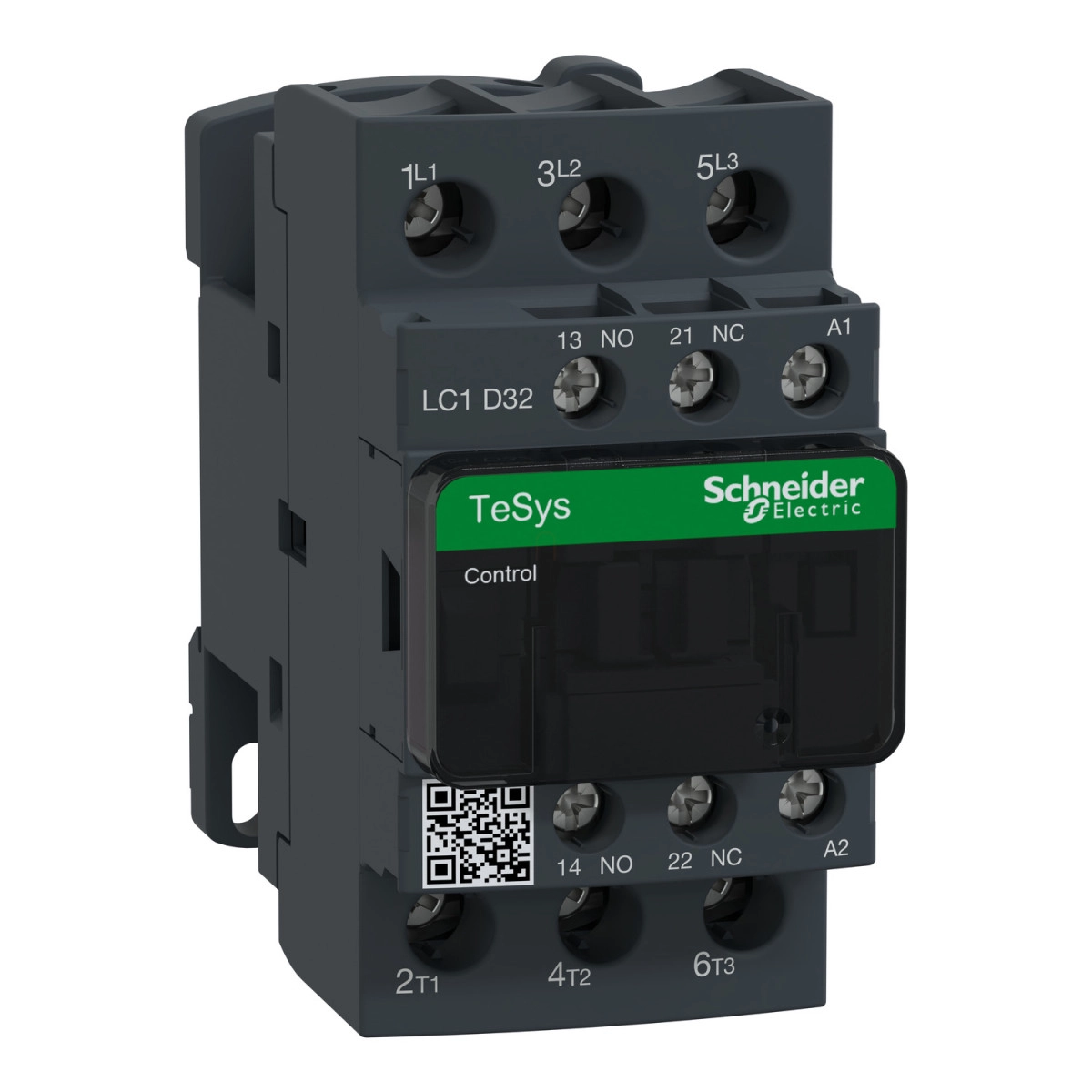

A TeSys Deca termékcsalád részeként a Schneider Electric LC1D32P7TQ típusú mágneskapcsoló kiváló megoldást kínál ipari alkalmazásokhoz, különösen motorvezérlésekhez. Ez a 3 pólusú kontaktor elsősorban rezisztív terhelések és motorok vezérlésére lett tervezve, így univerzálisan használható különböző ipari környezetekben.
A készülék AC-1, AC-3 és AC-3e felhasználási kategóriákban alkalmazható, maximális üzemi feszültsége 690V AC (25-400 Hz frekvenciatartományban). Névleges üzemi árama 32A (60°C alatt) AC-3 és AC-3e kategóriában, valamint 50A (60°C alatt) AC-1 kategóriában 440V-ig. A vezérlőkör feszültsége 230V AC 50/60Hz. Az LC1D32P7TQ mágneskapcsoló különböző motorteljesítményekhez alkalmazható, például 15kW teljesítményig 380-400V AC hálózaton (AC-3), 7,5kW teljesítményig 220-230V AC hálózaton (AC-3), és akár 18,5kW teljesítményig 500V vagy 660-690V AC hálózaton (AC-3).
A készülék tartalmaz 3 db NO (normál nyitott) érintkezőt, és alapértelmezetten tartalmaz védőburkolatot. Konvencionális szabad levegőn mérhető termikus árama 50A a teljesítmény áramkörben, és 10A a vezérlő áramkörben. Névleges bekapcsolási képessége 450A 440V-on a teljesítmény áramkörben, illetve 140A AC a vezérlő áramkörben. A készülék mechanikai élettartama rendkívül hosszú, 15 millió kapcsolási ciklus. A mágneskapcsoló nyitási ideje 4-19 ms, zárási ideje 12-22 ms, maximális működési frekvenciája 3600 kapcsolás/óra 60°C-on.
A TeSys Deca LC1D32P7TQ csavaros csatlakozókkal rendelkezik mind a vezérlő, mind a teljesítmény áramkörhöz. A vezérlő áramkör csatlakoztatható 1-4mm² merev vagy rugalmas vezetékekkel, míg a teljesítmény áramkör 1,5-10mm² merev vagy 2,5-10mm² rugalmas vezetékekkel. A meghúzási nyomaték a vezérlő áramkör esetén 1,7 Nm, a teljesítmény áramkör esetén 2,5 Nm. A mágneskapcsoló kiegészítő érintkezője 1NO+1NC konfigurációjú.
A készülék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-4-1, UL 60947-4-1, és IEC 60335-1. Rendelkezik UL, CCC, BV, CSA, GOST, DNV, GL, RINA, LROS és UKCA tanúsítványokkal. Védettségi szintje IP2X az IEC 60529 és VDE 0106 szabványok szerint. Üzemi hőmérséklet-tartománya -5°C és +60°C között van normál üzemben, illetve -40°C és +70°C között vezérlőfeszültség esetén. A készülék 3000 méter tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. A LC1D32P7TQ mágneskapcsoló méretei: 85mm magasság, 45mm szélesség és 92mm mélység.
LC1D32P7TQ műszaki adatok
Fő jellemzők
Termékcsalád: TeSys, TeSys Deca
Terméktípus: Mágneskapcsoló
Rövid név: LC1D
Alkalmazás: Rezisztív terhelés, Motor vezérlés
Felhasználási kategória: AC-1, AC-3, AC-3e
Pólusok leírása: 3P
Névleges üzemi feszültség [Ue]: Teljesítmény áramkör: <= 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 32 A (60°C alatt) <= 440 V AC AC-3 teljesítmény áramkörnél
50 A (60°C alatt) <= 440 V AC AC-1 teljesítmény áramkörnél
32 A (60°C alatt) <= 440 V AC AC-3e teljesítmény áramkörnél
Vezérlőkör feszültsége [Uc]: 230 V AC 50/60 Hz
Kiegészítő adatok
Motorteljesítmény kW: 15 kW 380...400 V AC 50/60 Hz (AC-3)
7.5 kW 220...230 V AC 50/60 Hz (AC-3)
18.5 kW 500 V AC 50/60 Hz (AC-3)
18.5 kW 660...690 V AC 50/60 Hz (AC-3)
15 kW 415...440 V AC 50/60 Hz (AC-3)
7.5 kW 400 V AC 50/60 Hz (AC-4)
15 kW 380...400 V AC 50/60 Hz (AC-3e)
7.5 kW 220...230 V AC 50/60 Hz (AC-3e)
18.5 kW 500 V AC 50/60 Hz (AC-3e)
18.5 kW 660...690 V AC 50/60 Hz (AC-3e)
15 kW 415...440 V AC 50/60 Hz (AC-3e)
Konvencionális termikus áram [Ith]: 10 A (60°C-on) vezérlő áramkörnél
50 A (60°C-on) teljesítmény áramkörnél
Névleges zárási képesség [Irms]: 140 A AC vezérlő áramkörnél (IEC 60947-5-1 szerint)
450 A 440 V-nál teljesítmény áramkörnél (IEC 60947 szerint)
Névleges megszakítási képesség: 450 kA 440 V-nál teljesítmény áramkörnél (IEC 60947 szerint)
Biztosíték névleges értéke: 10 A gG vezérlő áramkörnél (IEC 60947-5-1 szerint)
63 A <= 690 V 1-es típusú koordináció teljesítmény áramkörnél
63 A <= 690 V 2-es típusú koordináció teljesítmény áramkörnél
Átlagos impedancia: 2 mOhm - Ith 50 A 50 Hz teljesítmény áramkörnél
Teljesítmény disszipáció pólusonként: 2 W AC-3
5 W AC-1
2 W AC-3e
Mechanikai élettartam: 15000000 ciklus
Vezérlőkör típusa: AC 50/60 Hz
Tekercs technológia: Beépített kétirányú csúcskorlátozó dióda szuppresszor nélkül
Működési idő: 4...19 ms nyitás
12...22 ms zárás
Maximális működési sebesség: 3600 ciklus/óra 60°C-on
Csatlakozások - kapcsok
A készülék különböző csatlakozási lehetőségeket biztosít mind a vezérlő, mind a teljesítmény áramkörök számára, különböző kábelméretekkel és -típusokkal.
Meghúzási nyomaték
Vezérlő áramkör: 1,7 Nm - lapos csavarhúzóval Ø 6 mm
1,7 Nm - Philips csavarhúzóval No 2
1,7 Nm - pozidriv csavarhúzóval No 2
Teljesítmény áramkör: 2,5 Nm - lapos csavarhúzóval Ø 6 mm
2,5 Nm - Philips csavarhúzóval No 2
2,5 Nm - pozidriv csavarhúzóval No 2
Kiegészítő érintkezők
Kiegészítő érintkező összetétel: 1 NO + 1 NC
Minimális kapcsolási feszültség: 17 V vezérlő áramkörnél
Minimális kapcsolási áram: 5 mA vezérlő áramkörnél
Szigetelési ellenállás: > 10 MOhm vezérlő áramkörnél
Átfedés nélküli idő: 1,5 ms lekapcsoláskor az NC és NO érintkezők között
1,5 ms bekapcsoláskor az NC és NO érintkezők között
Szerelés
Rögzítés: Sín, Lemez
Környezeti feltételek
Szabványok: CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-4-1, UL 60947-4-1, IEC 60335-1
IP védettségi szint: IP2X (IEC 60529 szerint), IP2X (VDE 0106 szerint)
Megengedett környezeti hőmérséklet: -5...60°C, -40...70°C Uc-nél
Üzemi magasság: 3000 m teljesítménycsökkenés nélkül
Tűzállóság: 850°C (IEC 60695-2-1 szerint)
Lángállóság: V1 (UL 94 szerint)
Mechanikai robusztusság: Zárt kontaktor ütésállósága (15 Gn 11 ms-ig)
Nyitott kontaktor ütésállósága (8 Gn 11 ms-ig)
Nyitott kontaktor rezgésállósága (2 Gn, 5...300 Hz)
Zárt kontaktor rezgésállósága (4 Gn, 5...300 Hz)
Méretek és tömeg
Magasság: 85 mm
Szélesség: 45 mm
Mélység: 92 mm
Nettó tömeg: 3,75 kg
Mennyiség készletenként: 10 darab
