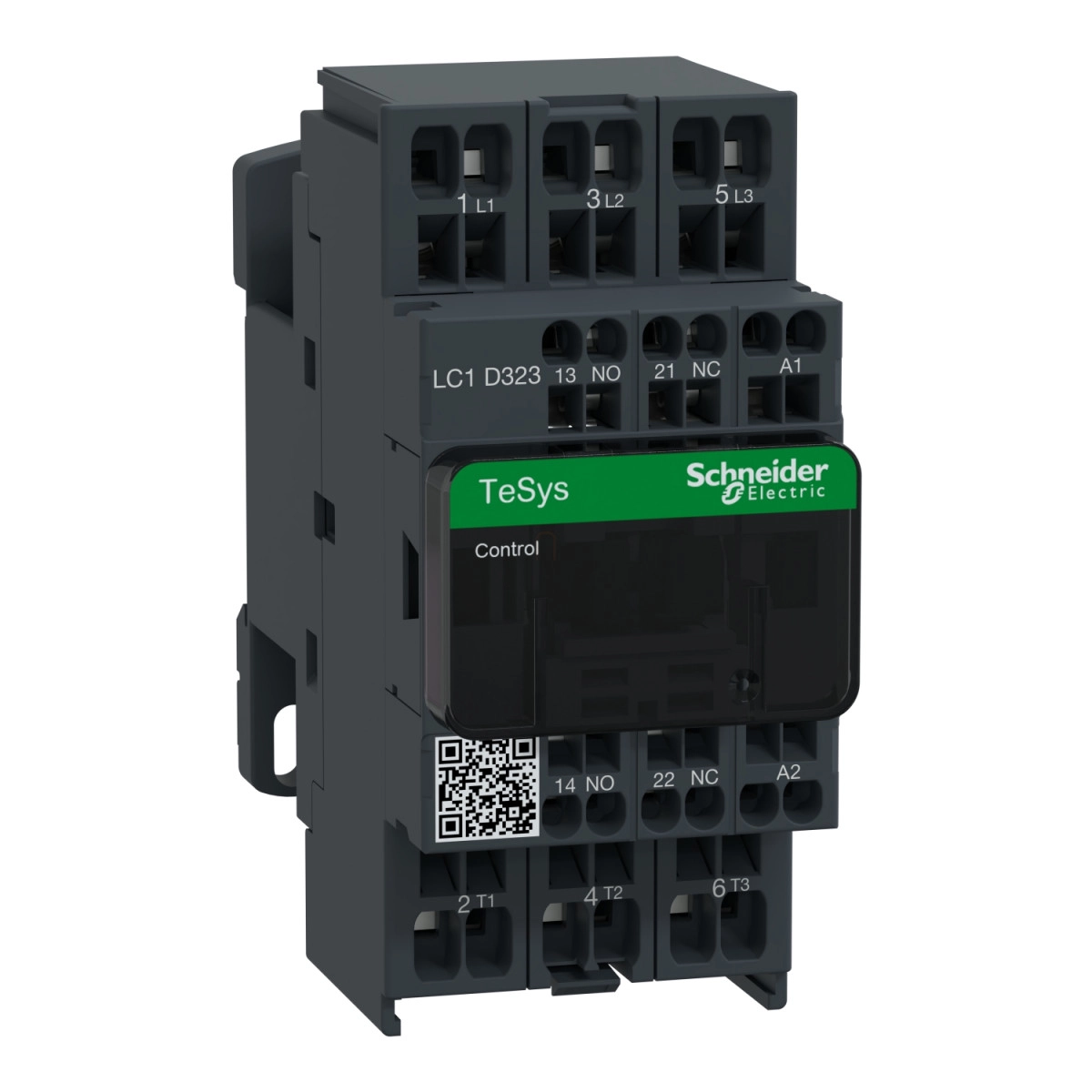

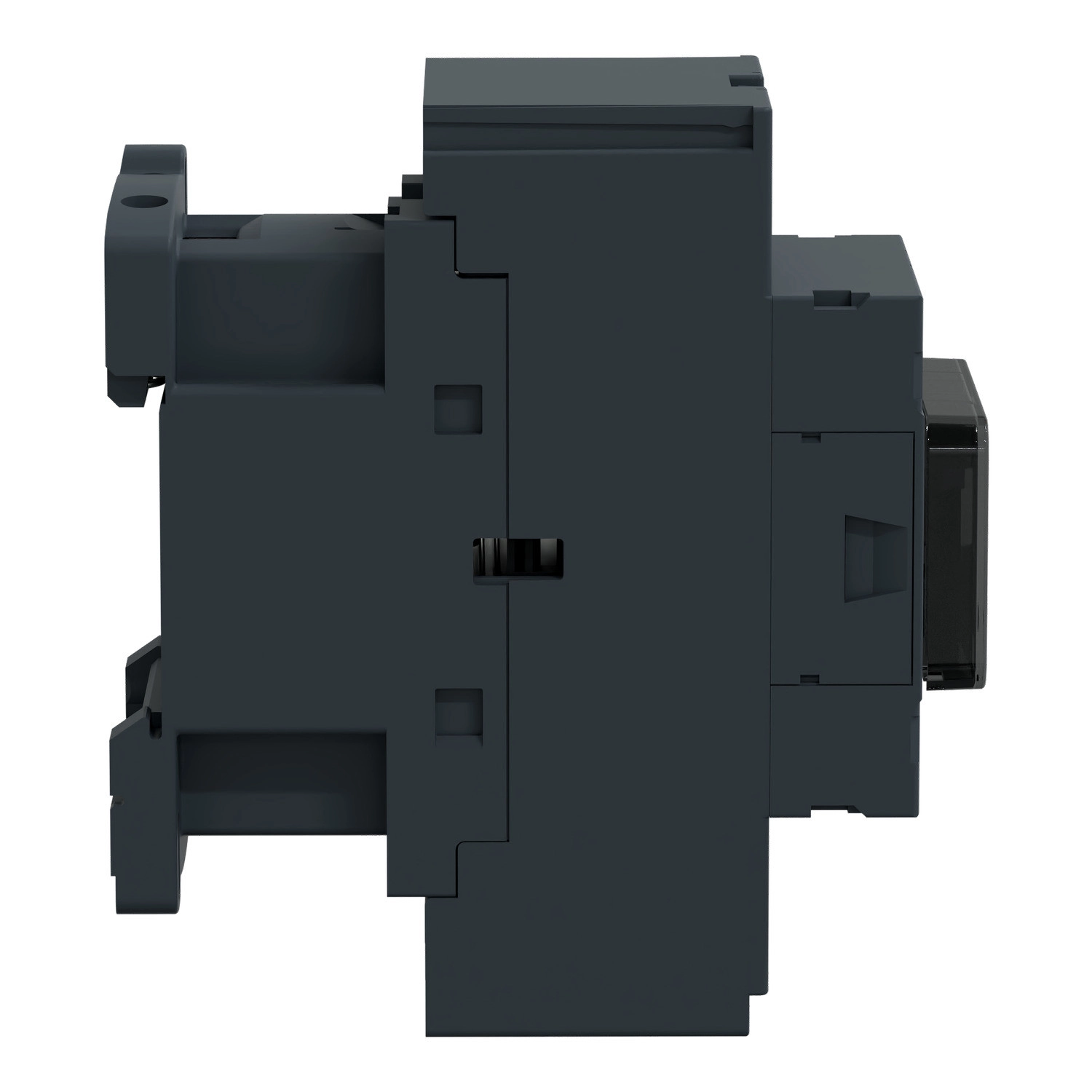

A Schneider Electric TeSys Deca LC1D323F7 kontaktor egy nagy teljesítményű, ipari célú kapcsolóeszköz, amely elsősorban motorvezérlési és teljesítménykapcsolási feladatokhoz lett kifejlesztve. Ez a 3 pólusú (3NO) kivitelű kontaktor különösen alkalmas ellenállásos terhelések és motorok vezérléséhez AC-1, AC-3, AC-3e és AC-4 felhasználási kategóriákban, ezáltal rendkívül sokoldalúan alkalmazható az ipari automatizálás területén.
A LC1D323F7 modell 32A névleges üzemi árammal rendelkezik AC-3 és AC-3e kategóriában, míg AC-1 alkalmazásban akár 50A áramot is kezelhet (60°C alatti környezeti hőmérsékleten). A kontaktor teljesítménye motorvezérlési alkalmazásokban kiemelkedő: 380-400V AC hálózaton akár 15 kW, míg 660-690V AC esetén 18,5 kW teljesítményű motorok vezérlésére is alkalmas. A termék széleskörű kompatibilitást biztosít különböző motorteljesítményekkel: 1 fázisú motoroknál 115V AC esetén 2 LE, 230/240V AC esetén 5 LE teljesítményig, míg 3 fázisú motoroknál a teljesítmény 200/208V AC-nél 10 LE-től egészen 575/600V AC-nél 25 LE-ig terjed.
A kontaktor vezérlőtekercs feszültsége 110V AC 50/60 Hz, ami ipari környezetben általánosan használt vezérlőfeszültség. A tekercs technológiája nem tartalmaz beépített zavarszűrő modult. A tekercs teljesítményfelvétele indításkor 70 VA, míg tartó üzemmódban mindössze 7-7,5 VA, ami energiahatékony működést tesz lehetővé. A kontaktor működési frekvenciája rendkívül magas, akár 3600 kapcsolás/óra 60°C-on, ami intenzív kapcsolási ciklusú alkalmazásokhoz ideális. A mechanikai élettartam 15 millió kapcsolási ciklus, míg az elektromos élettartam AC-3 és AC-3e kategóriában 1,65 millió, AC-1 kategóriában pedig 1,4 millió ciklus, ami kiemelkedő tartósságot biztosít akár nagy igénybevételű ipari környezetben is.
Schneider Electric TeSys Deca LC1D323F7 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Rövid terméknév: LC1D
Alkalmazás: Ellenállásos terhelés, Motorvezérlés
Felhasználási kategória: AC-4, AC-1, AC-3, AC-3e
Pólusok leírása: 3P
Pólusok kialakítása: 3 NO
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: Erőáramkör: <= 690 V AC 25...400 Hz, Erőáramkör: <= 300 V DC
Névleges üzemi áram [Ie]: 32 A (<60 °C) <= 440 V AC AC-3 erőáramkörben, 50 A (<60 °C) <= 440 V AC AC-1 erőáramkörben, 32 A (<60 °C) <= 440 V AC AC-3e erőáramkörben
Vezérlőáramkör feszültsége [Uc]: 110 V AC 50/60 Hz
Szigetelési feszültség [Ui]: Erőáramkör: 690 V az IEC 60947-4-1 szerint, Jelzőáramkör: 690 V az IEC 60947-1 szerint
Lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947 szerint
Vezérlőáramkör típusa: AC 50/60 Hz
Átlagos impedancia: 2 mOhm - Ith 50 A 50 Hz erőáramkörben
Teljesítmény-disszipáció pólusonként: 2 W AC-3, 5 W AC-1, 2 W AC-3e
Bekapcsolási teljesítmény VA-ban: 70 VA 60 Hz cos phi 0,75 (20 °C-on), 70 VA 50 Hz cos phi 0,75 (20 °C-on)
Tartó teljesítményfelvétel VA-ban: 7,5 VA 60 Hz cos phi 0,3 (20 °C-on), 7 VA 50 Hz cos phi 0,3 (20 °C-on)
Hődisszipáció: 2...3 W 50/60 Hz-en
Motorteljesítmény
Motorteljesítmény kW: 7,5 kW 220...230 V AC 50/60 Hz (AC-3), 15 kW 380...400 V AC 50/60 Hz (AC-3), 15 kW 415...440 V AC 50/60 Hz (AC-3), 18,5 kW 500 V AC 50/60 Hz (AC-3), 18,5 kW 660...690 V AC 50/60 Hz (AC-3)
Motorteljesítmény LE: 2 LE 115 V AC 50/60 Hz 1 fázisú motorokhoz, 5 LE 230/240 V AC 50/60 Hz 1 fázisú motorokhoz, 10 LE 200/208 V AC 50/60 Hz 3 fázisú motorokhoz, 20 LE 460/480 V AC 50/60 Hz 3 fázisú motorokhoz
Működési jellemzők
Mechanikai élettartam: 15 millió ciklus
Elektromos élettartam: 1,65 millió ciklus 32 A AC-3 Ue <= 440 V, 1,4 millió ciklus 50 A AC-1 Ue <= 440 V, 1,65 millió ciklus 32 A AC-3e Ue <= 440 V
Működési idő: 12...22 ms zárás, 4...19 ms nyitás
Maximális működési frekvencia: 3600 ciklus/óra 60 °C-on
Vezérlőáramkör feszültséghatárai: 0,3...0,6 Uc (-40…70 °C): elengedés AC 50/60 Hz, 0,8...1,1 Uc (-40…60 °C): működés AC 50 Hz
Csatlakozások
Csatlakozók - kapcsok: Vezérlőáramkör: rugós kapcsok 1 2,5 mm² - kábel merevség: rugalmas kábelvég nélkül, Erőáramkör: rugós kapcsok 1 4 mm² - kábel merevség: rugalmas kábelvég nélkül
Meghúzási nyomaték: Vezérlőáramkör: 1,7 N.m - csavaros kapcsok esetén - pozidriv 2 csavarhúzóval, Erőáramkör: 2,5 N.m - csavaros kapcsok esetén - pozidriv 2 csavarhúzóval
Segédérintkezők
Segédérintkező összetétel: 1 NO + 1 NC
Segédérintkezők típusa: Mechanikusan kapcsolt 1 NO + 1 NC az IEC 60947-5-1 szerint, Tükörérintkező 1 NC az IEC 60947-4-1 szerint
Jelzőáramkör frekvencia: 25...400 Hz
Minimális kapcsolási feszültség: 17 V jelzőáramkörben
Minimális kapcsolási áram: 5 mA jelzőáramkörben
Szigetelési ellenállás: > 10 MOhm jelzőáramkörben
Fizikai jellemzők
IP védettségi fokozat: IP20 elülső oldal az IEC 60529 szerint
Szerelési támasz: Lemez, Sín
Megengedett környezeti hőmérséklet a készülék körül: -40…60 °C, 60…70 °C teljesítménycsökkentéssel
Működési magasság: 0...3000 m
Magasság: 99 mm
Szélesség: 45 mm
Mélység: 92 mm
Nettó tömeg: 0,375 kg
