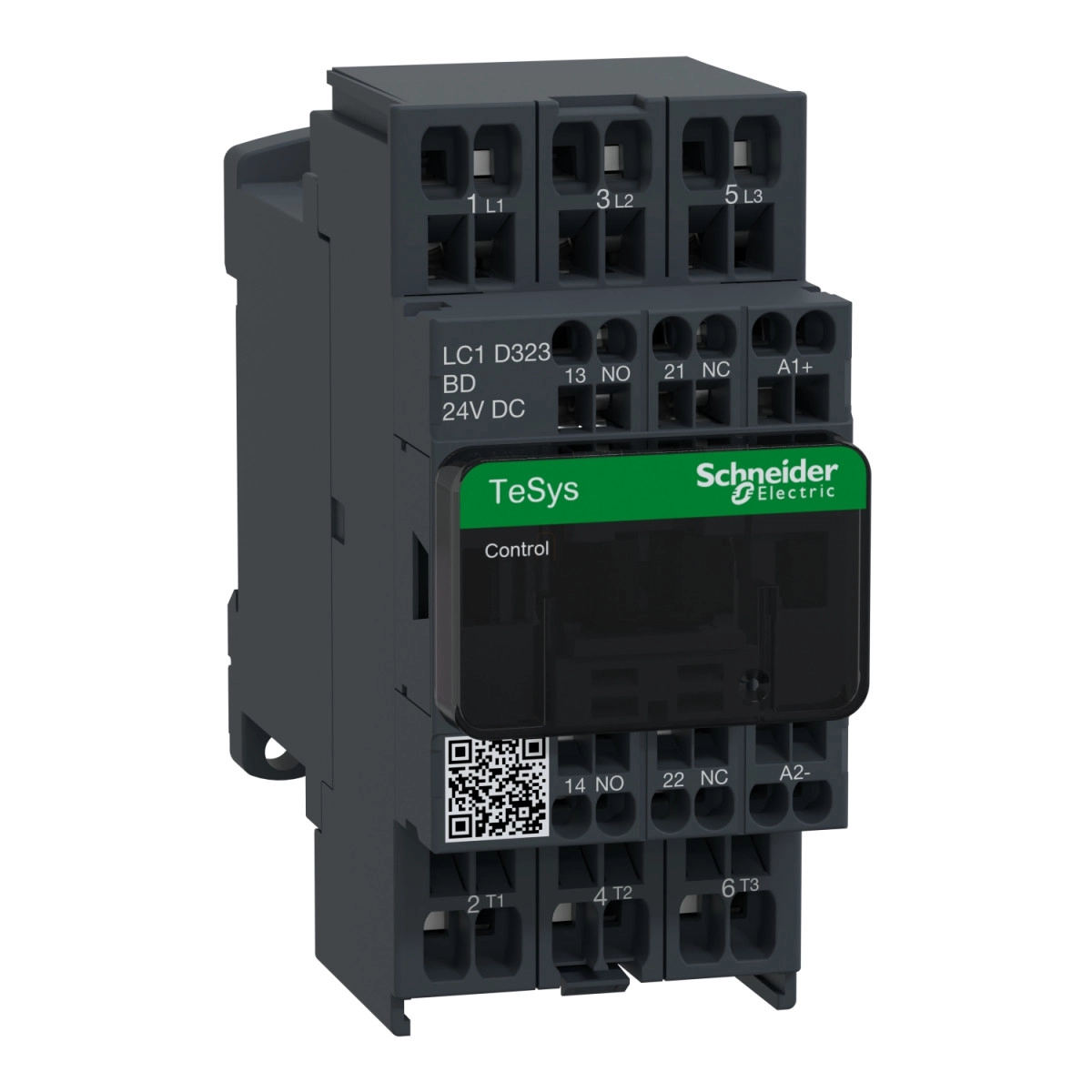

A Schneider Electric TeSys Deca termékcsaládba tartozó LC1D323BD kontaktor egy rendkívül megbízható ipari kapcsolóeszköz, amely kifejezetten motor vezérlési és ellenállásos terhelési alkalmazásokhoz lett kifejlesztve. Ez a 3 pólusú, 3 NO érintkezős készülék kiválóan alkalmazható különböző ipari környezetben, ahol a megbízható kapcsolás és a hosszú élettartam elengedhetetlen követelmény.
A kontaktor fő műszaki paraméterei lenyűgözőek: 32A névleges üzemi árammal rendelkezik AC-3 és AC-3e alkalmazásban 440V-ig, valamint 40A AC-1 alkalmazásban. A vezérlőkör 24V DC feszültséggel működik, ami számos vezérlési rendszerrel kompatibilissá teszi. Motorteljesítmény szempontjából rendkívül sokoldalú, hiszen 220-230V AC esetén 7,5 kW, 380-400V AC esetén 15 kW, 500V AC esetén 18,5 kW, míg 660-690V AC esetén szintén 18,5 kW teljesítményű motorok vezérlésére alkalmas AC-3 és AC-3e kategóriákban. A termék amerikai mértékegységrendszerben is impozáns adatokkal rendelkezik: 3 fázisú motoroknál 460/480V AC esetén 20 lóerő, 575/600V AC-nél pedig 25 lóerő teljesítményt képes kapcsolni.
A rugós csatlakozók jelentősen megkönnyítik a telepítést és karbantartást, hiszen nincs szükség csavarozásra a vezetékek bekötéséhez. A termék kompakt méretekkel rendelkezik (99 mm magasság, 45 mm szélesség, 101 mm mélység), így helytakarékos megoldást jelent kapcsolószekrényekben. A mechanikai tartósság kiemelkedő: 30 millió kapcsolási ciklus, míg az elektromos élettartam 1,65 millió ciklus 32A AC-3 és AC-3e kategóriákban, valamint 1,4 millió ciklus 50A AC-1 kategóriában. A beépített kétirányú csúcskorlátozó dióda technológia hatékonyan védi a készüléket a túlfeszültségektől. Az IP20-as védettség biztosítja az alapvető érintésvédelmet, míg a különböző tanúsítványok (RINA, DNV, BV, CCC, GOST, GL, LROS) igazolják a termék megbízhatóságát és nemzetközi megfelelőségét különböző szabványoknak.
A LC1D323BD kontaktor számos biztonsági funkcióval és védelemmel rendelkezik. A névleges szigetelési feszültség (Ui) 690V a teljesítménykörben és a jelzőkörben egyaránt, a névleges lökőfeszültség-állóság (Uimp) pedig 6 kV az IEC 60947 szabványnak megfelelően. A termék a B10d = 1369863 ciklus biztonsági megbízhatósági szinttel rendelkezik névleges terhelésnél, és B10d = 20000000 ciklus mechanikai terhelésnél az EN/ISO 13849-1 szabvány szerint. A készülék széles hőmérséklettartományban (-40...60°C, illetve 60...70°C teljesítménycsökkentéssel) használható, és akár 3000 m tengerszint feletti magasságig telepíthető. Mindezek a műszaki paraméterek és tanúsítványok együttesen garantálják, hogy a Schneider Electric LC1D323BD kontaktor egy kiváló választás az ipari alkalmazások széles köréhez, ahol a megbízhatóság és a hosszú élettartam kulcsfontosságú.
Schneider Electric TeSys Deca LC1D323BD kontaktor műszaki adatok
Alapadatok
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Rövid típusmegjelölés: LC1D
Kontaktor alkalmazás: Ellenállásos terhelés, Motorvezérlés
Felhasználási kategória: AC-4, AC-1, AC-3, AC-3e
Pólusok leírása: 3P
Műszaki jellemzők
Névleges üzemi feszültség [Ue]: Teljesítménykör: <= 690 V AC 25...400 Hz, Teljesítménykör: <= 300 V DC
Névleges üzemi áram [Ie]: 40 A (at <60 °C) <= 440 V AC AC-1 teljesítménykörben, 32 A (at <60 °C) <= 440 V AC AC-3 teljesítménykörben, 32 A (at <60 °C) <= 440 V AC AC-3e teljesítménykörben
Vezérlőkör feszültsége [Uc]: 24 V DC
Motorteljesítmény
Motorteljesítmény kW: 7,5 kW 220...230 V AC 50/60 Hz (AC-3), 15 kW 380...400 V AC 50/60 Hz (AC-3), 15 kW 415...440 V AC 50/60 Hz (AC-3), 18,5 kW 500 V AC 50/60 Hz (AC-3), 18,5 kW 660...690 V AC 50/60 Hz (AC-3), 7,5 kW 400 V AC 50/60 Hz (AC-4), 7,5 kW 220...230 V AC 50/60 Hz (AC-3e), 15 kW 380...400 V AC 50/60 Hz (AC-3e), 15 kW 415...440 V AC 50/60 Hz (AC-3e), 18,5 kW 500 V AC 50/60 Hz (AC-3e), 18,5 kW 660...690 V AC 50/60 Hz (AC-3e)
Motorteljesítmény HP: 2 HP 115 V AC 50/60 Hz 1 fázisú motorokhoz, 5 HP 230/240 V AC 50/60 Hz 1 fázisú motorokhoz, 10 HP 200/208 V AC 50/60 Hz 3 fázisú motorokhoz, 10 HP 230/240 V AC 50/60 Hz 3 fázisú motorokhoz, 20 HP 460/480 V AC 50/60 Hz 3 fázisú motorokhoz, 25 HP 575/600 V AC 50/60 Hz 3 fázisú motorokhoz
Érintkezők és csatlakozások
Kompatibilitási kód: LC1D
Pólusérintkező összetétel: 3 NO
Védőburkolat: Igen
Konvencionális szabad levegőn mért hőáram [Ith]: 10 A (60 °C-on) jelzőáramkörhöz, 50 A (60 °C-on) teljesítménykörhöz
Névleges záróképesség: 140 A AC jelzőáramkörhöz IEC 60947-5-1 szerint, 250 A DC jelzőáramkörhöz IEC 60947-5-1 szerint, 550 A 440 V-nál teljesítménykörhöz IEC 60947 szerint
Névleges megszakítóképesség: 550 A 440 V-nál teljesítménykörhöz IEC 60947 szerint
Mechanikai jellemzők
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 1,65 millió ciklus 32 A AC-3 Ue <= 440 V-nál, 1,4 millió ciklus 50 A AC-1 Ue <= 440 V-nál, 1,65 millió ciklus 32 A AC-3e Ue <= 440 V-nál
Vezérlési paraméterek
Vezérlőkör típusa: DC standard
Tekercs technológia: Beépített kétirányú csúcskorlátozó dióda
Működési idő: 63 ±15 % ms zárás, 20 ±20 % ms nyitás
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Csatlakozások
Csatlakozók - kapcsok: Vezérlőkör: rugós kapcsok 1 2,5 mm² - kábelmerevség: hajlékony kábelcsupaszolás nélkül, Vezérlőkör: rugós kapcsok 2 2,5 mm² - kábelmerevség: hajlékony kábelcsupaszolás nélkül, Teljesítménykör: rugós kapcsok 1 4 mm² - kábelmerevség: hajlékony kábelcsupaszolás nélkül, Teljesítménykör: rugós kapcsok 2 4 mm² - kábelmerevség: hajlékony kábelcsupaszolás nélkül
Környezeti jellemzők
IP védettségi fokozat: IP20 előlap IEC 60529 szerint
Megengedett környezeti hőmérséklet a készülék körül: -40...60 °C, 60...70 °C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Méretek és súly
Magasság: 99 mm
Szélesség: 45 mm
Mélység: 101 mm
Nettó tömeg: 0,535 kg
