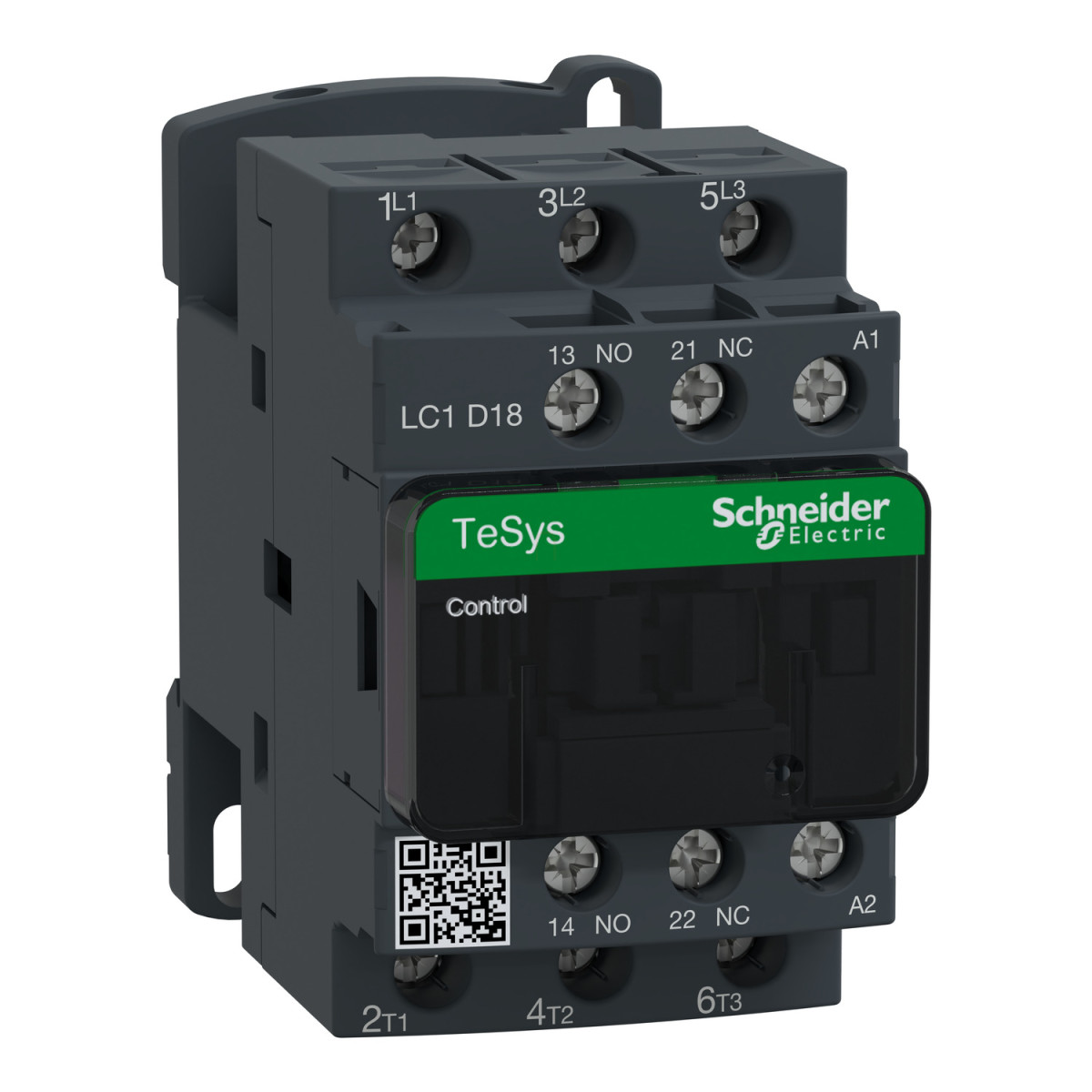

Schneider Electric TeSys D - LC1D18Q7 - AC mágneskapcsoló, 7,5kW/18A (400V, AC3) , csavaros csatlakozás, 1Z+1NY
RRP:21 999 Ft
16 133 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
15 620 Ft
nettó 12 299 Ft
Egyedi rendelésre 3-7 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
LC1-D18Q7 AC mágneskapcsoló, 7,5kW/18A (400V, AC3), csavaros csatlakozás, 1Z+1NY Schneider
\nVédőrelé TeSys LC1-D, 3-pólusú, AC-3 440 V 18A, tekercs 380 V AC. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés, motorvezérlés - felhasználási kategória: AC-1, AC-3, AC-4 - pólusok megnevezése: 3P - pólus érintkező összetétel: 3 NO - Ue névleges üzemi feszültség: <= 300 V DC esetén főáramkör, <= 690 V AC 25...400 Hz esetén főáramkör - le névleges üzemi áram: 18 A (<= 60 °C) -<= 440 V AC AC-3 esetén főáramkör, 32 A (<= 60 °C) -<= 440 V AC AC-1 esetén főáramkör - motorteljesítmény kW: 10 kW -500 V AC 50/60 Hz AC-3, 10 kW -660...690 V AC 50/60 Hz AC-3, 4 kW -220...230 V AC 50/60 Hz AC-3, 4 kW -400 V AC 50/60 Hz AC-4, 7.5 kW -380...400 V AC 50/60 Hz AC-3, 9 kW -415...440 V AC 50/60 Hz AC-3 - motorteljesítmény LE: 1 LE -115 V AC 50/60 Hz esetén 1 fázis motorok, 10 LE -460/480 V AC 50/60 Hz esetén 3 fázis motorok, 15 LE -575/600 V AC 50/60 Hz esetén 3 fázis motorok, 3 LE -230/240 V AC 50/60 Hz esetén 1 fázis motorok, 5 LE -200/208 V AC 50/60 Hz esetén 3 fázis motorok, 5 LE -230/240 V AC 50/60 Hz esetén 3 fázis motorok - kiegészítő érintkező összetétel: 1 NO + 1 NC - túlfeszültség kategória: III - Ith konvencionális termikus szabad levegő áram: 10 A -<= 60 °C esetén jelző áramkör, 32 A -<= 60 °C esetén főáramkör - Irms névleges bekapcsolási teljesítmény: 140 A AC esetén jelző áramkör megfelel IEC 60947-5-1, 250 A DC esetén jelző áramkör megfelel IEC 60947-5-1, 300 A -440 V esetén főáramkör megfelel IEC 60947 - Icw névleges rövidzárlati kiállási áram: 100 A 1 s jelző áramkör, 120 A 500 ms jelző áramkör, 140 A 100 ms jelző áramkör, 145 A <= 40 °C 10 s főáramkör, 240 A <= 40 °C 1 s főáramkör, 40 A <= 40 °C 10 perc főáramkör, 84 A <= 40 °C 1 perc főáramkör - kapcsolt biztosíték méretezés: 10 A gG esetén jelző áramkör megfelel IEC 60947-5-1, 35 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 50 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL, 600 V esetén jelző áramkör tanúsítványok CSA, 600 V esetén jelző áramkör tanúsítványok UL, 690 V esetén főáramkör megfelel IEC 60947-4-1, 690 V esetén jelző áramkör megfelel IEC 60947-1 - elektromos élettartam: 1 Mcycles 32 A AC-1 Ue mellett <= 440 V, 1.65 millió ciklus 18 A AC-3 Ue mellett <= 440 V - teljesítményveszteség pólusonként: 0.8 W AC-3, 2.5 W AC-1 - védőfedél: -val, -vel - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítványok: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - csatlakozás típusa: főáramkör : csavaros szorító kapcsok 1 kábel 1...6 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csavaros szorító kapcsok 1 kábel 1.5...6 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csavaros szorító kapcsok 1 kábel 1.5...6 mm² - kábel merevsége: szilárd - nélkül kábel végződés, főáramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: flexibilis - kábelvéggel, főáramkör : csavaros szorító kapcsok 2 kábel 1.5...6 mm² - kábel merevsége: flexibilis - kábelvég nélkül, főáramkör : csavaros szorító kapcsok 2 kábel 1.5...6 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés - meghúzási nyomaték: főáramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, főáramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez, vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 12...22 ms zárul, 4...19 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 15 Mcycles. Előnyök : .. Alkalmazások: .. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
\nVédőrelé TeSys LC1-D, 3-pólusú, AC-3 440 V 18A, tekercs 380 V AC. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés, motorvezérlés - felhasználási kategória: AC-1, AC-3, AC-4 - pólusok megnevezése: 3P - pólus érintkező összetétel: 3 NO - Ue névleges üzemi feszültség: <= 300 V DC esetén főáramkör, <= 690 V AC 25...400 Hz esetén főáramkör - le névleges üzemi áram: 18 A (<= 60 °C) -<= 440 V AC AC-3 esetén főáramkör, 32 A (<= 60 °C) -<= 440 V AC AC-1 esetén főáramkör - motorteljesítmény kW: 10 kW -500 V AC 50/60 Hz AC-3, 10 kW -660...690 V AC 50/60 Hz AC-3, 4 kW -220...230 V AC 50/60 Hz AC-3, 4 kW -400 V AC 50/60 Hz AC-4, 7.5 kW -380...400 V AC 50/60 Hz AC-3, 9 kW -415...440 V AC 50/60 Hz AC-3 - motorteljesítmény LE: 1 LE -115 V AC 50/60 Hz esetén 1 fázis motorok, 10 LE -460/480 V AC 50/60 Hz esetén 3 fázis motorok, 15 LE -575/600 V AC 50/60 Hz esetén 3 fázis motorok, 3 LE -230/240 V AC 50/60 Hz esetén 1 fázis motorok, 5 LE -200/208 V AC 50/60 Hz esetén 3 fázis motorok, 5 LE -230/240 V AC 50/60 Hz esetén 3 fázis motorok - kiegészítő érintkező összetétel: 1 NO + 1 NC - túlfeszültség kategória: III - Ith konvencionális termikus szabad levegő áram: 10 A -<= 60 °C esetén jelző áramkör, 32 A -<= 60 °C esetén főáramkör - Irms névleges bekapcsolási teljesítmény: 140 A AC esetén jelző áramkör megfelel IEC 60947-5-1, 250 A DC esetén jelző áramkör megfelel IEC 60947-5-1, 300 A -440 V esetén főáramkör megfelel IEC 60947 - Icw névleges rövidzárlati kiállási áram: 100 A 1 s jelző áramkör, 120 A 500 ms jelző áramkör, 140 A 100 ms jelző áramkör, 145 A <= 40 °C 10 s főáramkör, 240 A <= 40 °C 1 s főáramkör, 40 A <= 40 °C 10 perc főáramkör, 84 A <= 40 °C 1 perc főáramkör - kapcsolt biztosíték méretezés: 10 A gG esetén jelző áramkör megfelel IEC 60947-5-1, 35 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 50 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL, 600 V esetén jelző áramkör tanúsítványok CSA, 600 V esetén jelző áramkör tanúsítványok UL, 690 V esetén főáramkör megfelel IEC 60947-4-1, 690 V esetén jelző áramkör megfelel IEC 60947-1 - elektromos élettartam: 1 Mcycles 32 A AC-1 Ue mellett <= 440 V, 1.65 millió ciklus 18 A AC-3 Ue mellett <= 440 V - teljesítményveszteség pólusonként: 0.8 W AC-3, 2.5 W AC-1 - védőfedél: -val, -vel - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítványok: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - csatlakozás típusa: főáramkör : csavaros szorító kapcsok 1 kábel 1...6 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csavaros szorító kapcsok 1 kábel 1.5...6 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csavaros szorító kapcsok 1 kábel 1.5...6 mm² - kábel merevsége: szilárd - nélkül kábel végződés, főáramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: flexibilis - kábelvéggel, főáramkör : csavaros szorító kapcsok 2 kábel 1.5...6 mm² - kábel merevsége: flexibilis - kábelvég nélkül, főáramkör : csavaros szorító kapcsok 2 kábel 1.5...6 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...4 mm² - kábel merevsége: szilárd - nélkül kábel végződés - meghúzási nyomaték: főáramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, főáramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez, vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, vezérlő áramkör : 1.7 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 12...22 ms zárul, 4...19 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 15 Mcycles. Előnyök : .. Alkalmazások: .. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
AC mágneskapcsoló, 7,5kW/18A (400V, AC3), csavaros csatlakozás, 1Z+1NY
Termék adatok
Márka
Schneider Electric
Névleges áram
18 A
Névleges feszültség
400 V
Segédérintkezők
1Z+1NY
Szélesség méret
94 mm
Hosszúság méret
114 mm
Magasság méret
55 mm
Gyártó neve
Schneider Electric Zrt.
Gyártói kód
LC1D18Q7
Beszállítói cikkszám
LC1D18Q7
Gyártó címe
1133 Budapest, Váci út 96-98.
Gyártó elérhetősége
hu-schneider@schneider-electric.com
Gyártó/Márka
Schneider Electric
Mélység
86 mm
Használati útmutató
Magyar nyelvű adatlap
Tömeg
349 g/db
Cikkszám
3389110349566
