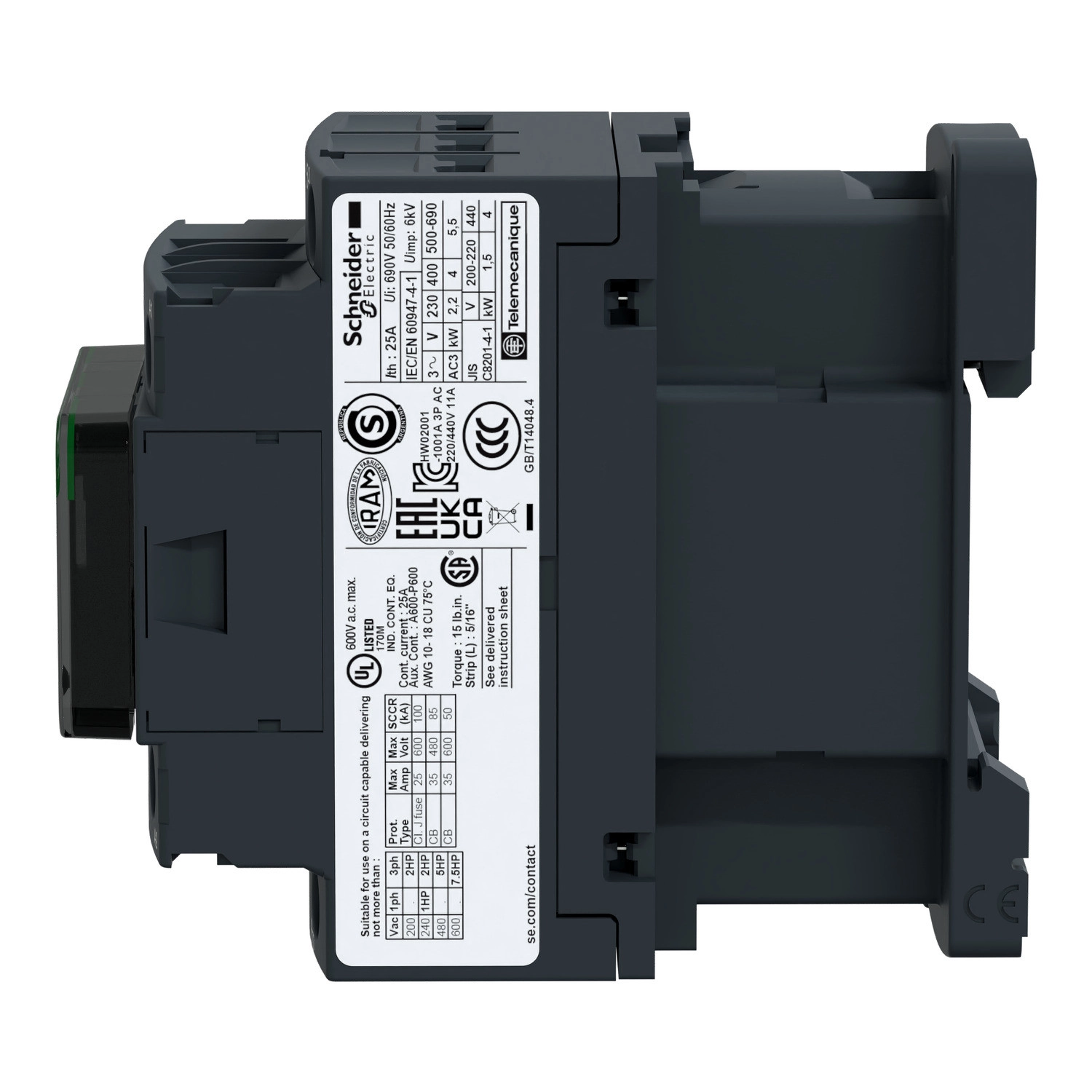

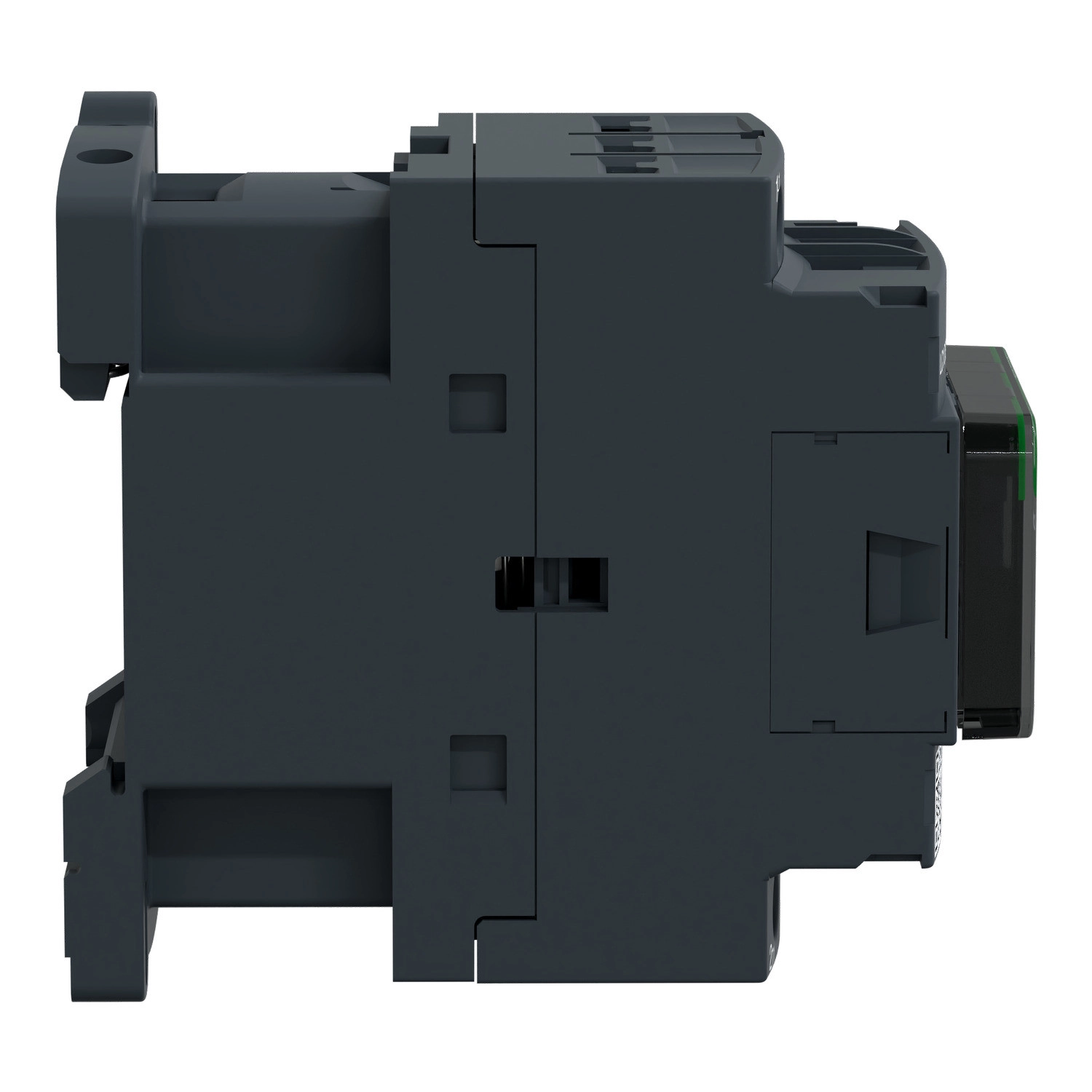

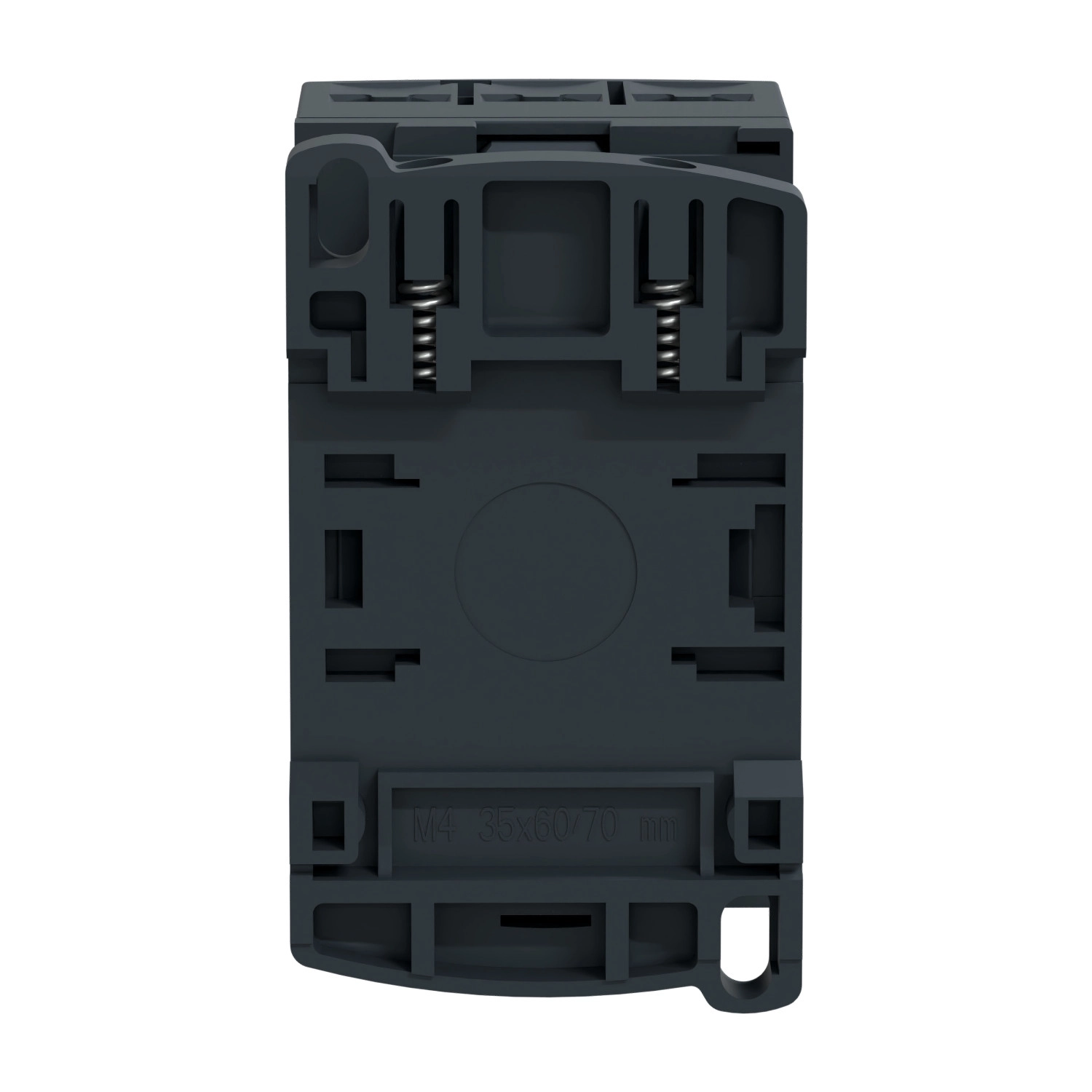

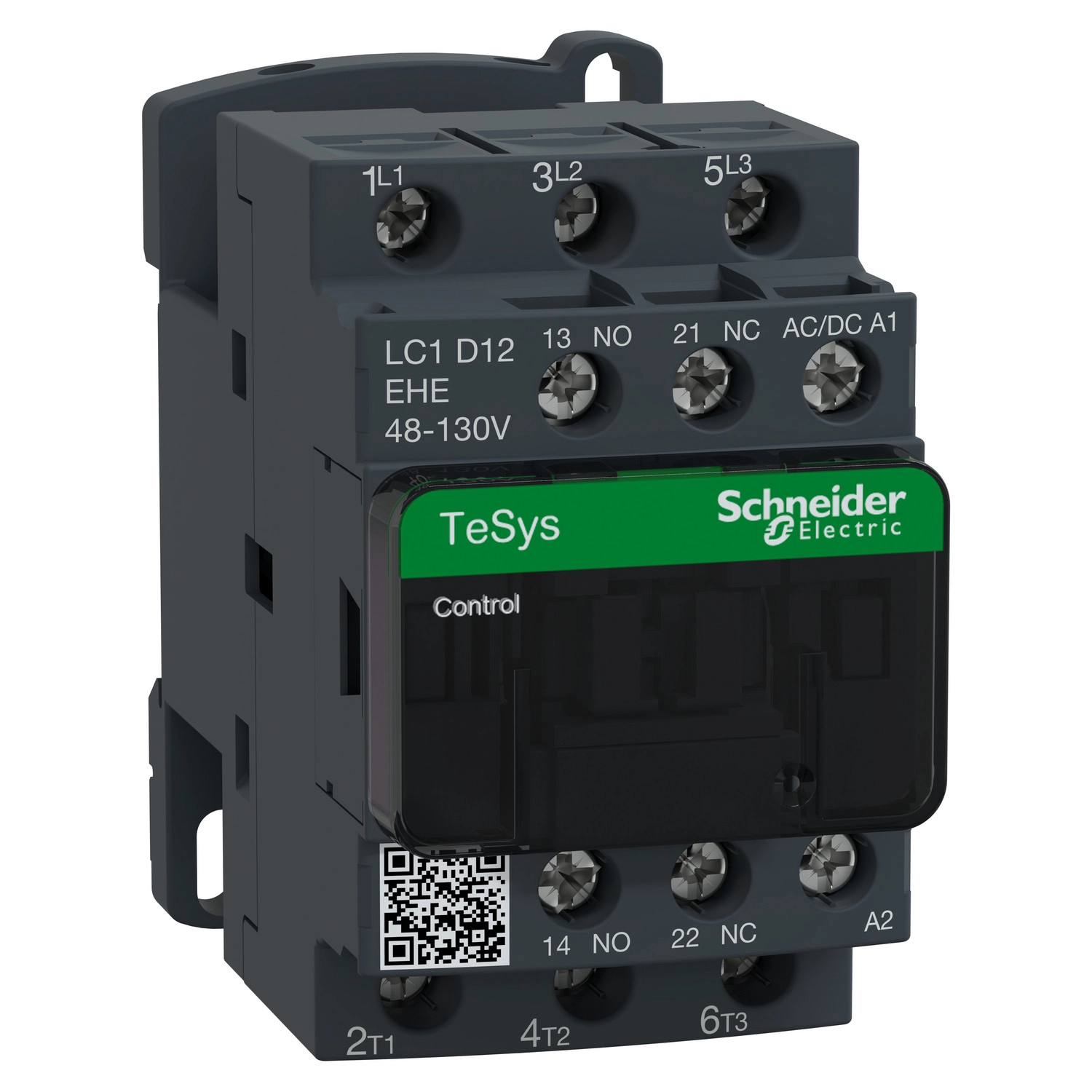

A Schneider Electric TeSys Deca Advanced LC1D12EHE mágneskapcsoló egy rendkívül megbízható és sokoldalú ipari vezérlőelem, amely különösen motorvezérlési feladatokra optimalizált. Ez a 3-pólusú, 3NO kontaktussal rendelkező mágneskapcsoló ideális választás olyan alkalmazásokban, ahol pontos és megbízható kapcsolási funkciók szükségesek akár 440V-os üzemi feszültségig, 12A terhelés mellett.
A TeSys Deca Advanced termékcsalád tagjaként ez a kontaktor egyesíti a kompakt kialakítást és a robusztus teljesítményt. A készülék rendkívül sokoldalú, hiszen AC-1, AC-3 és AC-3e felhasználási kategóriákban is alkalmazható, ami lehetővé teszi mind ellenállásos, mind induktív terhelések vezérlését. A termék teljesítménye különösen kiemelkedő motorvezérléseknél, ahol 3 kW-tól (220-230V AC) egészen 7,5 kW-ig (660-690V AC) terjedő motorteljesítményeket képes kapcsolni 50 Hz-es rendszerekben. A nemzetközi piacok számára a készülék különböző feszültségszinteken is alkalmazható, az amerikai szabványnak megfelelő lóerő (hp) értékek is szerepelnek a specifikációban, egészen 10 hp teljesítményig 575/600V AC feszültségen, háromfázisú motorok esetében.
Az LC1D12EHE kiemelkedő műszaki tulajdonságokkal rendelkezik, beleértve a beépített bidrekcionális csúcskorlátozó tekercstechnológiát, ami 48-130V AC/DC vezérlőfeszültség-tartományban biztosítja a megbízható működést. Ez a széles vezérlési tartomány rendkívüli rugalmasságot kínál a tervezők számára különböző alkalmazási területeken. A készülék záróáramkapacitása 250A 440V-nál, míg a névleges termikus áram 25A 60°C-on. A kontaktor kiemelkedő mechanikai élettartammal rendelkezik, akár 15 millió kapcsolási ciklust is kibír, elektromos élettartama pedig akár 2,3 millió ciklus is lehet a terheléstől függően. A kapcsolási idő mindössze 45-55 ms záráskor és 20-90 ms nyitáskor, ami gyors és pontos vezérlést tesz lehetővé akár 3600 kapcsolás/óra sebességgel 60°C-on.
Schneider Electric TeSys Deca Advanced LC1D12EHE mágneskapcsoló műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca Advanced
Terméktípus: Mágneskapcsoló
Rövid típusnév: LC1D
Kontaktor alkalmazás: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-1, AC-3, AC-3e
Pólusok leírása: 3P (3 pólusú)
Névleges üzemi feszültség: ≤ 690 V AC 25...400 Hz
Névleges üzemi áram: 25 A (< 60 °C) ≤ 440 V AC-1 erőáramkörhöz
12 A (< 60 °C) ≤ 440 V AC-3 erőáramkörhöz
12 A (< 60 °C) ≤ 440 V AC-3e erőáramkörhöz
Vezérlő áramkör feszültsége: 48...130 V AC 50/60 Hz
48...130 V DC
Motorteljesítmény adatok
Motorteljesítmény kW-ban (AC-3):
3 kW 220...230 V AC 50 Hz
5,5 kW 380...400 V AC 50 Hz
5,5 kW 415 V AC 50 Hz
5,5 kW 440 V AC 50 Hz
7,5 kW 500 V AC 50 Hz
7,5 kW 660...690 V AC 50 Hz
Motorteljesítmény kW-ban (AC-3e):
3 kW 220...230 V AC 50 Hz
5,5 kW 380...400 V AC 50 Hz
5,5 kW 415 V AC 50 Hz
5,5 kW 440 V AC 50 Hz
7,5 kW 500 V AC 50 Hz
7,5 kW 660...690 V AC 50 Hz
Motorteljesítmény lóerőben (hp):
0,5 hp 115 V AC 60 Hz 1 fázisú motoroknál
2 hp 230/240 V AC 60 Hz 1 fázisú motoroknál
3 hp 200/208 V AC 60 Hz 3 fázisú motoroknál
3 hp 230/240 V AC 60 Hz 3 fázisú motoroknál
7,5 hp 460/480 V AC 60 Hz 3 fázisú motoroknál
10 hp 575/600 V AC 60 Hz 3 fázisú motoroknál
Elektromos jellemzők
Kompatibilitási kód: LC1D
Pólus érintkezők összetétele: 3 NO (3 záróérintkező)
Védőburkolat: Igen
Konvencionális szabad levegőben termikus áram:
10 A (60 °C-nál) jelzőáramkörhöz
25 A (60 °C-nál) erőáramkörhöz
Bekapcsolási áramerősség:
250 A 440 V erőáramkörhöz IEC 60947 szerint
140 A AC jelzőáramkörhöz IEC 60947-5-1 szerint
250 A DC jelzőáramkörhöz IEC 60947-5-1 szerint
Megszakítási képesség: 250 A 440 V erőáramkörhöz IEC 60947 szerint
Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz erőáramkörnél
Teljesítmény disszipáció pólusonként:
1,56 W AC-1
0,36 W AC-3
0,36 W AC-3e
Névleges szigetelési feszültség:
Erőáramkör: 690 V IEC 60947-4-1 szerint
Jelzőáramkör: 690 V IEC 60947-1 szerint
Mechanikai és elektromos élettartam
Mechanikai élettartam: 15 millió ciklus
Elektromos élettartam:
2,3 millió ciklus 11 A AC-3 Ue ≤ 440 V
0,8 millió ciklus 25 A AC-1 Ue ≤ 440 V
2,3 millió ciklus 11 A AC-3e Ue ≤ 440 V
Vezérlőáramköri adatok
Vezérlőáramkör típusa: AC/DC 50/60 Hz AC/DC elektronikus
Tekercs technológia: Beépített bidrekcionális csúcskorlátozó
Vezérlőáramkör feszültséghatárai:
≤ 0,1 Uc (-40...70 °C): elengedés AC/DC
0,85...1,1 Uc (-40...60 °C): működési AC/DC
1...1,1 Uc (60...70 °C): működési AC/DC
Méretek és súly
Magasság: 77 mm
Szélesség: 45 mm
Mélység: 86 mm
Nettó súly: 0,373 kg
Környezeti feltételek
IP védettségi fokozat: IP20 előlapi felület IEC 60529 szerint
Megengedett környezeti hőmérséklet:
-40...60 °C
60...70 °C teljesítménycsökkenéssel
Üzemi magasság: 0...3000 m
