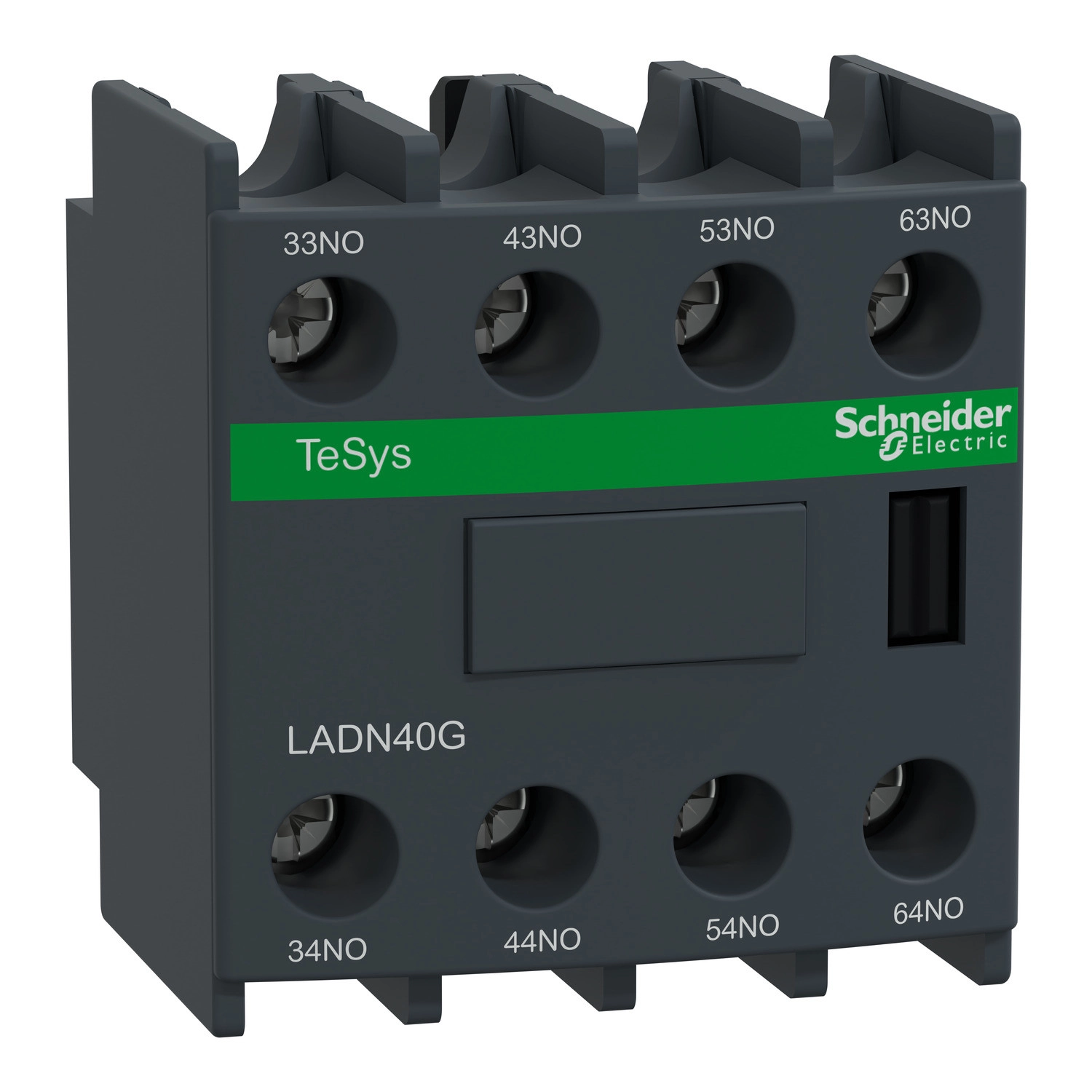

A Schneider Electric TeSys Deca LADN40G egy kiváló minőségű segédérintkező blokk, amely 4 záróérintkezővel (4NO) rendelkezik és front oldalról szerelhető fel. Ez a termék ideális megoldást jelent különböző ipari alkalmazásokhoz, ahol megbízható kiegészítő kapcsolófunkcióra van szükség a fő áramkörök mellett.
A LADN40G segédérintkező blokk tökéletesen kompatibilis a TeSys D és TeSys F termékcsaládok számos tagjával, beleértve a LC1D09...D80, LC1DT20...DT40, LC1DT60A...DT80A, LC1F és CR1F típusokat. A Schneider Electric TeSys Deca termékcsalád részeként a LADN40G a legmagasabb ipari szabványoknak megfelelően tervezett alkatrész, amely problémamentes működést biztosít hosszú időn keresztül.
Műszaki szempontból a LADN40G segédérintkező blokk lenyűgöző paraméterekkel rendelkezik. A névleges üzemi feszültsége 690 V AC 25...400 Hz frekvenciatartománnyal. A névleges üzemi áram értékei: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, és 0,1 A 600 V DC-13 esetén. A hagyományos szabad levegőn mért termikus áram (Ith) értéke 10 A 60 °C-on. A névleges szigetelési feszültség (Ui) 690 V az IEC 60947-5-1 szabvány szerint, valamint 600 V az UL és CSA előírásoknak megfelelően.
A termék számos nemzetközi szabványnak felel meg, beleértve az EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:30.2 bekezdés, IEC 60335-2-40:JJ melléklet és UL 60335-2-40:JJ melléklet előírásait. Rendelkezik CB, UL, CSA, CCC, EAC és UKCA tanúsítványokkal, ami igazolja a termék kiváló minőségét és megfelelőségét.
A LADN40G segédérintkező blokk további fontos műszaki jellemzői közé tartozik a 140 A AC és 250 A DC névleges bekapcsolási képesség az IEC 60947-5-1 szabvány szerint. A megengedett rövid idejű terhelés 100 A 60 °C-on 1 másodpercig, 120 A 60 °C-on 500 milliszekundumig, vagy 140 A 60 °C-on 100 milliszekundumig. A védelmi típusa GG biztosíték 10 A. A mechanikai élettartama rendkívül magas, 30 millió kapcsolási ciklus. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V. A nem-átfedési idő 1,5 ms áram kikapcsolásakor és bekapcsolásakor is, így nincs átfedés az NC és NO érintkezők között. A szigetelési ellenállás nagyobb mint 10 MOhm.
Schneider Electric TeSys D - LADN40G - Segédérintkező blokk, homloklapi, 4Z műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys / TeSys Deca
Terméknév: TeSys Deca
Termék típusa: Segédérintkező blokk
Készülék rövid neve: LADN
Kompatibilitás: TeSys D LC1D09...D80, TeSys D LC1DT20...DT40, TeSys D LC1DT60A...DT80A, TeSys F LC1F, TeSys F CR1F, TeSys Deca LC1D09...D80, TeSys Deca LC1DT20...DT40, TeSys Deca LC1DT60A...DT80A
Műszaki specifikációk
Szerelési hely: Front
Pólus kontaktus összetétel: 4 NO (záró)
Kontaktus működés: Azonnali
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]:
- 6 A 120 V AC-15 esetén
- 1,04 A 690 V AC-15 esetén
- 0,55 A 125 V DC-13 esetén
- 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-5-1 szerint), 600 V (UL szerint), 600 V (CSA szerint)
Konvencionális szabad levegőben mért termikus áram [Ith]: 10 A (60 °C-on)
Csatlakozások
Csatlakozás típusa: Csavaros sorkapcsok
Vezeték csatlakoztatási lehetőségek:
- 1 kábel, 1...4 mm², flexibilis, érvéghüvellyel
- 1 kábel, 1...4 mm², flexibilis, érvéghüvely nélkül
- 2 kábel, 1...2,5 mm², flexibilis, érvéghüvellyel
- 2 kábel, 1...4 mm², flexibilis, érvéghüvely nélkül
- 1 kábel, 1...4 mm², merev, érvéghüvely nélkül
- 2 kábel, 1...4 mm², merev, érvéghüvely nélkül
Meghúzási nyomaték: 1,7 Nm (lapos csavarhúzóval Ø 6 mm, Philips No 2 csavarhúzóval, vagy pozidriv No 2 csavarhúzóval)
Mechanikai jellemzők
Mechanikai élettartam: 30 millió ciklus
Megengedett rövid idejű terhelés: 100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
Méretek: 48 mm magasság, 44 mm szélesség, 42 mm mélység
Szín: Sötétszürke
Környezeti feltételek
IP védelmi fokozat: IP2X (IEC 60529 szerint)
Környezeti levegő hőmérséklet tároláskor: -60...80 °C
Környezeti levegő hőmérséklet üzemelés közben: -5...60 °C
Üzemi magasság: 3000 m
