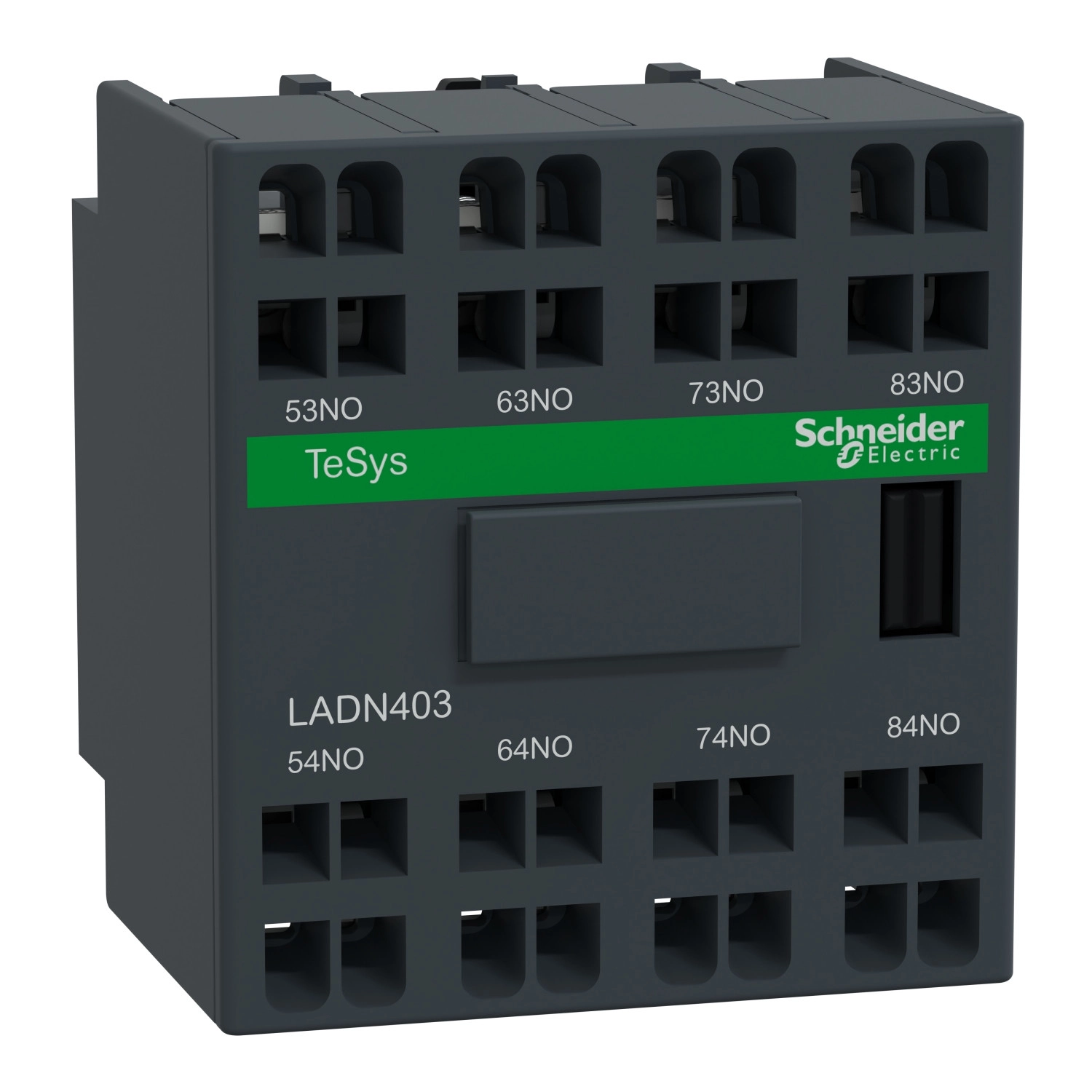

A Schneider Electric TeSys Deca LADN403 típusú segédérintkező blokk egy professzionális villamos kapcsolóelem, amely kifejezetten ipari alkalmazásokhoz készült. Ez a termék a TeSys Deca sorozat része, és négy záróérintkezővel (4NO) rendelkezik, amely rugós csatlakozási technológiával van felszerelve a gyors és megbízható telepítés érdekében. Fontos megjegyezni, hogy a termék gyártását a gyártó 2026. szeptember 30-án megszünteti.
A TeSys Deca LADN403 segédérintkező blokk homloklapi rögzítéssel telepíthető, és kompatibilis a TeSys D CAD, TeSys D LC1D, TeSys Deca CAD és TeSys Deca LC1D kapcsolókkal, így kiváló választás a meglévő rendszerek bővítéséhez vagy felújításához. A négy záróérintkező pillanatnyi működésű, ami gyors kapcsolási folyamatot tesz lehetővé. A termék névleges üzemi feszültsége 690 V váltakozó áram mellett, 25-400 Hz frekvenciatartományban, ami széles alkalmazási lehetőségeket biztosít különböző ipari környezetekben.
A Schneider Electric LADN403 segédérintkező blokk kiemelkedő műszaki jellemzői között szerepel a 10 A-es hagyományos szabad levegőn mérhető hőáram (60°C-on), valamint a különböző névleges üzemi áramerősségek az alkalmazott kategóriától függően: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, és 0,1 A 600 V DC-13 esetén. A névleges szigetelési feszültsége 690 V az IEC 60947-5-1 szabványnak megfelelően, valamint 600 V az UL és CSA előírásoknak megfelelően. A termék számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1 szabványokat, valamint az IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ és UL 60335-2-40:Annex JJ előírásokat. A termék rendelkezik CB Scheme, UL, CSA, CCC, EAC és UKCA tanúsítványokkal, ami garantálja a globális piacokon való alkalmazhatóságát és a legmagasabb minőségi és biztonsági követelményeknek való megfelelést.
A LADN403 további műszaki adatai között szerepel a 140 A AC és 250 A DC névleges bekapcsolóképesség az IEC 60947-5-1 szabványnak megfelelően. A megengedett rövid idejű terhelés 100 A 60°C-on 1 másodpercig, 120 A 60°C-on 500 milliszekundumig, és 140 A 60°C-on 100 milliszekundumig. A védelmi típusa GG biztosíték 10 A-rel. A mechanikai élettartam rendkívül hosszú, 30 millió ciklus, ami kiváló megbízhatóságot biztosít hosszú távú üzemeltetés során. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség 17 V. A termék átfedés-mentes ideje 1,5 ms mind a feszültségmentesítéskor, mind a feszültség alá helyezéskor, biztosítva, hogy ne legyen átfedés az NC és NO érintkezők között. A szigetelési ellenállás nagyobb mint 10 MOhm, ami kiváló elektromos szigetelést garantál.
Schneider Electric TeSys D - LADN403 - Segédérintkező blokk, homloklapi, 4Z, rugós csatlakozás műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys, TeSys Deca
Terméknév: TeSys Deca
Termék típusa: Segédérintkező blokk
Rövid terméknév: LADN
Kompatibilitás: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Felszerelési hely: Homloklapi
Érintkezők elrendezése: 4 NO (záró)
Érintkezők működése: Pillanatnyi
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]:
6 A 120 V AC-15 esetén
1,04 A 690 V AC-15 esetén
0,55 A 125 V DC-13 esetén
0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]:
690 V az IEC 60947-5-1 szerint
600 V az UL szerint
600 V a CSA szerint
Hagyományos szabad levegőn mérhető hőáram [Ith]: 10 A (60 °C-on)
Névleges bekapcsolóképesség:
140 A AC az IEC 60947-5-1 szerint
250 A DC az IEC 60947-5-1 szerint
Megengedett rövid idejű terhelés:
100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms
Védelem típusa: GG biztosíték 10 A
Mechanikai élettartam: 30 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedés-mentes idő:
1,5 ms feszültségmentesítéskor, nincs átfedés NC és NO érintkezők között
1,5 ms feszültség alá helyezéskor, nincs átfedés NC és NO érintkezők között
Szigetelési ellenállás: > 10 MOhm
Csatlakozás és méretek
Csatlakozások - kivezetések:
Rugós csatlakozók 2 kábel(ek) 2,5 mm² rugalmas kábelvég nélkül
Rugós csatlakozók 2 kábel(ek) 2,5 mm² merev
Magasság: 48 mm
Szélesség: 44 mm
Mélység: 42 mm
Szín: Sötétszürke
Környezeti jellemzők
Környezeti jellemzők: Normál környezet
IP védettségi fokozat: IP2X az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Tárolási környezeti hőmérséklet: -60...80 °C
Működési környezeti hőmérséklet: -5...60 °C
Működési magasság: 3000 m
Tanúsítványok
Szabványok:
EN/IEC 60947-5-1
GB/T 14048.5
EN 50012
UL 60947-5-1
CSA C22.2 No 60947-5-1
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
Terméktanúsítványok:
CB Scheme
UL
CSA
CCC
EAC
UKCA
