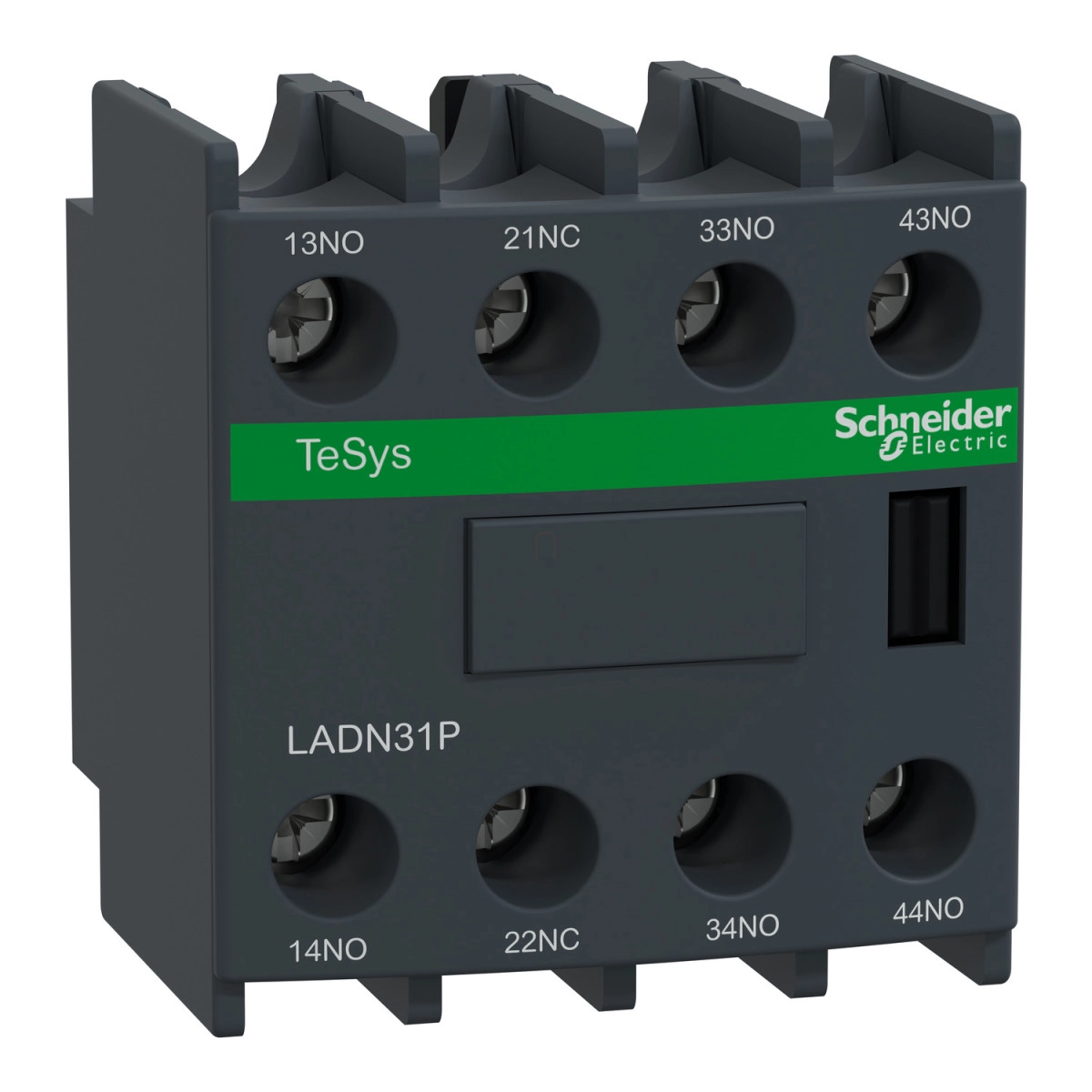

A Schneider Electric TeSys Deca LADN31P típusú segédérintkező blokk egy sokoldalú, megbízható ipari kapcsolóeszköz, amelyet elsősorban automatizálási és vezérlési rendszerekbe történő beépítésre terveztek. Ez a homloklapi rögzítésű segédérintkező blokk 3 záró (NO) és 1 nyitó (NC) érintkezővel rendelkezik, amely ideálissá teszi különböző vezérlési és jelzési feladatok ellátására ipari környezetben.
A TeSys Deca LADN31P tökéletesen kompatibilis a TeSys D LC1D80004...D115004, TeSys F LC1F, TeSys F CR1F, valamint a TeSys Deca LC1D80004...D115004 sorozatú termékekkel. A készülék pillanatnyi működésű érintkezőkkel van felszerelve, ami gyors és megbízható kapcsolást biztosít. A termék névleges üzemi feszültsége 690 V AC 25...400 Hz frekvenciatartományban, míg névleges üzemi árama változó az alkalmazási kategória függvényében: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, valamint 0,1 A 600 V DC-13 esetén.
A LADN31P segédérintkező blokk rendkívül tartós konstrukciójú, mechanikai élettartama 30 millió kapcsolási ciklus. Az érintkezők között nincs átfedés, a nem-átfedési idő mind kikapcsoláskor, mind bekapcsoláskor 1,5 ms, ami kizárja a záró és nyitó érintkezők közötti átfedést. A készülék minimális kapcsolási árama 5 mA, minimális kapcsolási feszültsége pedig 17 V. A termék szigetelési ellenállása kiváló, meghaladja a 10 MOhm értéket, ami magas szintű elektromos biztonságot nyújt.
A csatlakozás csavaros kapcsokkal történik, amelyek 1 vagy 2 darab 1...2,5 mm² keresztmetszetű rugalmas (érvéghüvellyel vagy anélkül) vagy merev vezeték bekötését teszik lehetővé. A csavarok meghúzási nyomatéka 1,7 Nm, amelyhez használhatsz lapos fejű (Ø 6 mm), Philips No 2 vagy pozidriv No 2 csavarhúzót. A készülék kompakt méretekkel rendelkezik: magassága 48 mm, szélessége 44 mm, mélysége pedig 42 mm. Színe sötétszürke, ami jól illeszkedik az ipari környezetbe.
A TeSys Deca LADN31P segédérintkező blokk védettségi szintje IP20 az IEC 60529 szabvány szerint, ami azt jelenti, hogy védett az ujjal való érintés ellen, de nem védett por és víz behatolása ellen. A termék normál környezetben használható, -5...60 °C közötti üzemi hőmérséklet-tartományban, és akár 3000 méter tengerszint feletti magasságig telepíthető. A készülék számos nemzetközi szabványnak megfelel, többek között: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:30.2 szakasz, IEC 60335-2-40:JJ melléklet, UL 60335-2-40:JJ melléklet. A termék számos tanúsítvánnyal rendelkezik, mint például: CB Scheme, UL, CSA, CCC, EAC és UKCA.
Schneider Electric TeSys D - LADN31P - Segédérintkező blokk, homloklapi, 3Z+1NY műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Deca
Termék típusa: Segédérintkező blokk
Eszköz rövid neve: LADN
Rögzítés helye: Homloklap
Érintkező összetétel: 3 NO (záró) + 1 NC (nyitó)
Érintkező működés: Pillanatszerű
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]:
6 A 120 V AC-15 esetén
1,04 A 690 V AC-15 esetén
0,55 A 125 V DC-13 esetén
0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]:
690 V az IEC 60947-5-1 szerint
600 V az UL 60947-5-1 szerint
600 V a CSA C22.2 No 60947-5-1 szerint
Hagyományos termikus áram [Ith]: 10 A (60 °C-on)
Névleges bekapcsolási képesség (Irms):
140 A AC az IEC 60947-5-1 szerint
250 A DC az IEC 60947-5-1 szerint
Megengedett rövid idejű terhelhetőség:
100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms
Védelem típusa: GG biztosíték 10 A
Műszaki paraméterek
Mechanikai élettartam: 30 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Nincs átfedési idő:
1,5 ms kikapcsoláskor nincs átfedés az NC és NO érintkező között
1,5 ms bekapcsoláskor nincs átfedés az NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Csatlakozások és méretek
Csatlakozások - kapcsok:
Csavaros kapcsok 1 vagy 2 vezetékhez (1...2,5 mm², rugalmas vagy merev, érvéghüvellyel vagy anélkül)
Meghúzási nyomaték:
1,7 N.m - lapos csavarhúzóval Ø 6 mm
1,7 N.m - Philips No 2 csavarhúzóval
1,7 N.m - pozidriv No 2 csavarhúzóval
Magasság: 48 mm
Szélesség: 44 mm
Mélység: 42 mm
Szín: Sötétszürke
Környezeti feltételek
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti hőmérséklet tárolás esetén: -60...80 °C
Környezeti hőmérséklet működés közben: -5...60 °C
Üzemi magasság: 3000 m
Szabványok és tanúsítványok
Szabványok:
EN/IEC 60947-5-1
GB/T 14048.5
EN 50012
UL 60947-5-1
CSA C22.2 No 60947-5-1
IEC 60335-1:30.2 szakasz
IEC 60335-2-40:JJ melléklet
UL 60335-2-40:JJ melléklet
Tanúsítványok:
CB Scheme
UL
CSA
CCC
EAC
UKCA
