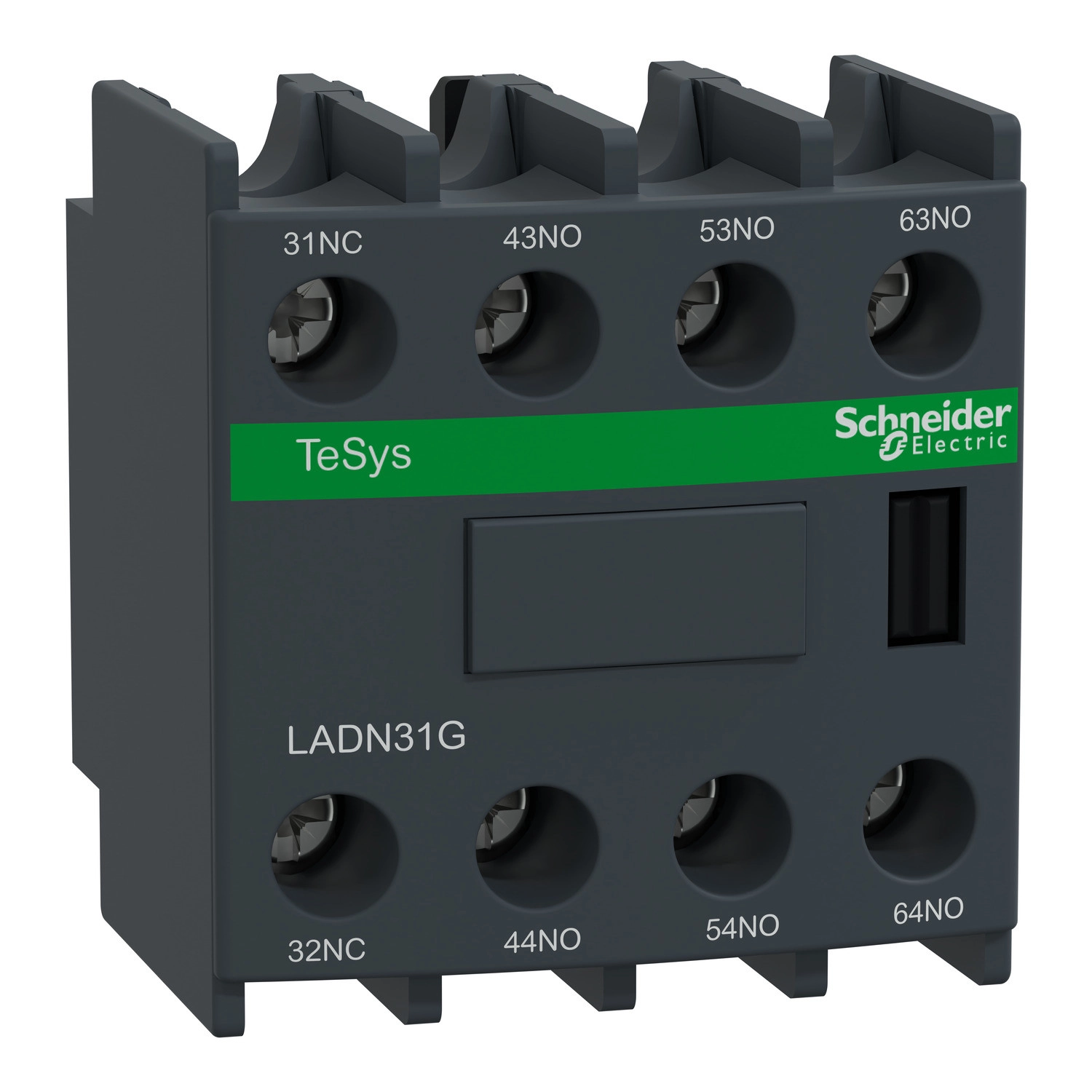

A Schneider Electric TeSys Deca LADN31G segédérintkező blokk egy professzionális, 3 NO (záróérintkező) + 1 NC (nyitóérintkező) kontaktus konfigurációval rendelkező, homloklapra szerelhető kiegészítő kapcsoló. Ez a termék elsősorban ipari környezetben használt elektromos kapcsolóberendezésekhez, például mágneskapcsolókhoz használható, amelyek a TeSys termékcsaládba tartoznak.
A LADN31G segédérintkező kompatibilis számos TeSys mágneskapcsolóval, beleértve a TeSys D LC1D09...D80, TeSys D LC1DT20...DT40, TeSys D LC1DT60A...DT80A, TeSys F LC1F, TeSys F CR1F, valamint a TeSys Deca sorozat megfelelő tagjait. A homloklapi szerelhetőség egyszerű telepítést és kompakt kialakítást tesz lehetővé. A csavaros szorítókapcsokkal történő csatlakoztatás biztos és megbízható elektromos kapcsolatot biztosít.
A LADN31G segédérintkező blokk műszaki jellemzői kiemelkedőek. A névleges üzemi feszültség 690 V AC (25...400 Hz), ami széles alkalmazási területet biztosít. A névleges üzemi áram 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, valamint 0,55 A 125 V DC-13 és 0,1 A 600 V DC-13 esetén. A termék szigetelési feszültsége 690 V az IEC 60947-5-1 szabvány szerint, illetve 600 V az UL és CSA szabványok alapján. A hagyományos, szabad levegőben mért termikus áram 10 A (60 °C-on). A névleges bekapcsolási áram 140 A AC és 250 A DC az IEC 60947-5-1 szabvány szerint. A termék mechanikai élettartama 30 millió kapcsolási ciklus, ami rendkívüli megbízhatóságot jelent hosszú távú használat során is.
Fontos műszaki paraméter a minimális kapcsolási áram, ami 5 mA, valamint a minimális kapcsolási feszültség, ami 17 V. Az átfedés nélküli időzítés mind energiamentesítéskor, mind energiával való ellátáskor 1,5 ms, ami biztosítja, hogy az NC és NO érintkezők között ne legyen átfedés. A szigetelési ellenállás meghaladja a 10 MOhm értéket. A csavaros szorítókapcsokhoz különböző típusú és méretű kábelek csatlakoztathatók: 1 vagy 2 kábel, 1-4 mm² keresztmetszettel, rugalmas vagy merev kivitelben, érvéghüvellyel vagy anélkül. A meghúzási nyomaték 1,7 Nm, ami különböző csavarhúzó típusokkal elérhető, beleértve a lapos (Ø 6 mm), Philips No 2 vagy pozidriv No 2 fejű csavarhúzókat.
A LADN31G segédérintkező blokk fizikai méretei: 48 mm magasság, 44 mm szélesség és 42 mm mélység. Színe sötétszürke. Környezeti jellemzők tekintetében a termék normál környezetben használható, IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és TH védőkezeléssel van ellátva az IEC 60068 szabványnak megfelelően. A tárolási hőmérséklet -60...80 °C, az üzemi hőmérséklet -5...60 °C között lehet. A termék 3000 m tengerszint feletti magasságig használható.
Schneider Electric TeSys D - LADN31G - Segédérintkező blokk, homloklapi, 3Z+1NY műszaki adatok
Általános adatok
Termékcsalád: TeSys, TeSys Deca
Termék neve: TeSys Deca
Termék vagy komponens típusa: Segédérintkező blokk
Eszköz rövid neve: LADN
Kompatibilitás
TeSys D LC1D09...D80
TeSys D LC1DT20...DT40
TeSys D LC1DT60A...DT80A
TeSys F LC1F
TeSys F CR1F
TeSys Deca LC1D09...D80
TeSys Deca LC1DT20...DT40
TeSys Deca LC1DT60A...DT80A
Műszaki jellemzők
Szerelési hely: Előlapi
Pólus összetétel: 3 NO + 1 NC
Érintkező működés: Azonnali
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]:
6 A 120 V AC-15 esetén
1,04 A 690 V AC-15 esetén
0,55 A 125 V DC-13 esetén
0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]:
690 V az IEC 60947-5-1 szabvány szerint
600 V az UL szabvány szerint
600 V a CSA szabvány szerint
Hagyományos szabad levegőben mért termikus áram [Ith]: 10 A (60 °C-on)
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1
Termék tanúsítványok:
CB Scheme
UL
CSA
CCC
EAC
UKCA
Kiegészítő adatok
Névleges bekapcsolási áram Irms:
140 A AC az IEC 60947-5-1 szerint
250 A DC az IEC 60947-5-1 szerint
Megengedett rövid idejű terhelés:
100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms
Védelem típusa: GG biztosíték 10 A
Mechanikai élettartam: 30 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedés nélküli idő:
1,5 ms energiamentesítéskor, nincs átfedés az NC és NO érintkezők között
1,5 ms energiaellátáskor, nincs átfedés az NC és NO érintkezők között
Szigetelési ellenállás: > 10 MOhm
Csatlakozások és méretek
Csatlakozások - kapcsok: Csavaros szorítókapcsok különböző kábelméretekhez (1-4 mm²)
Meghúzási nyomaték: 1,7 Nm
Méretek: Magasság 48 mm, Szélesség 44 mm, Mélység 42 mm
Szín: Sötétszürke
Környezeti feltételek
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti levegő hőmérséklet tároláskor: -60...80 °C
Környezeti levegő hőmérséklet működés közben: -5...60 °C
Üzemi magasság: 3000 m
