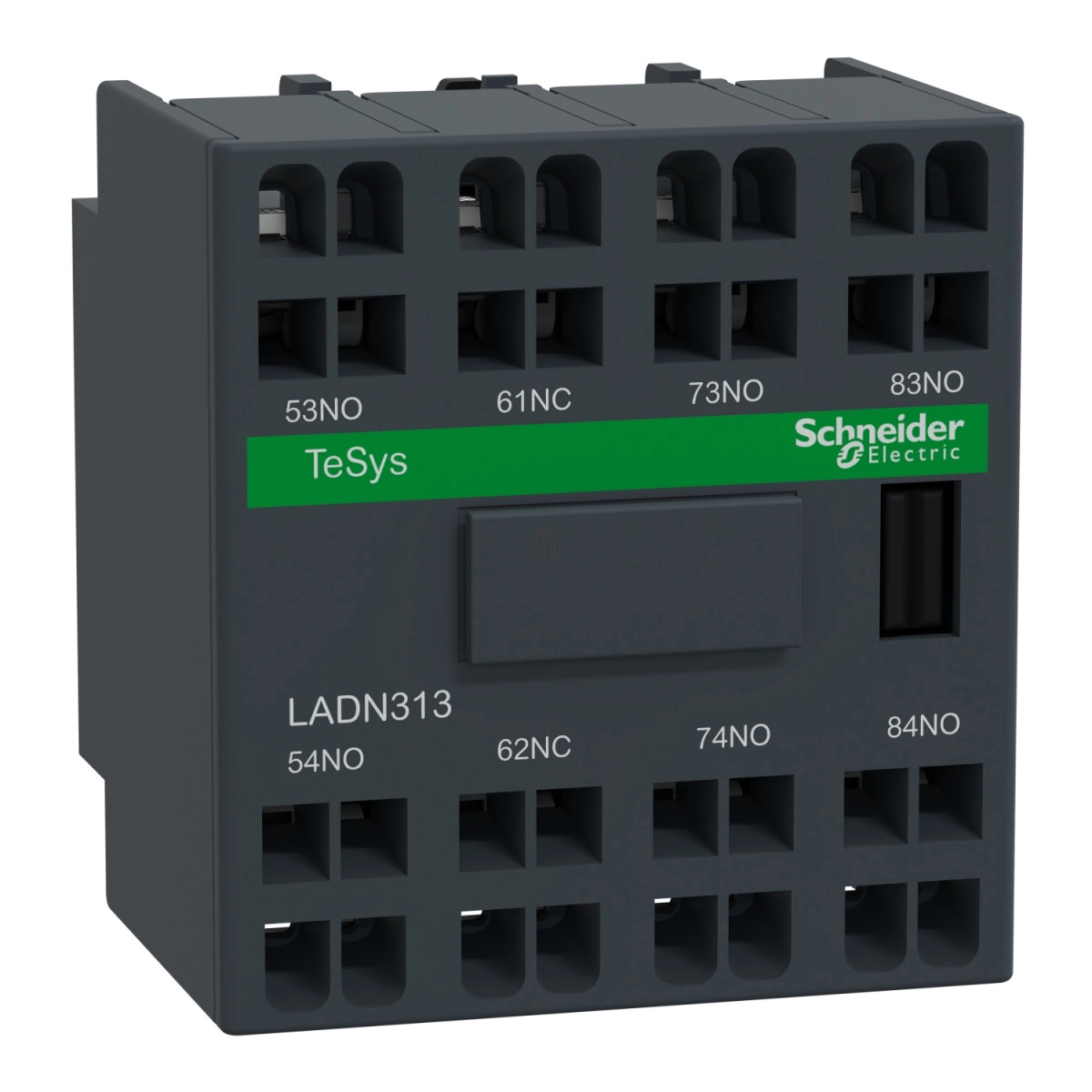

A Schneider Electric TeSys Deca LADN313 segédérintkező blokk egy professzionális villamos kapcsolóelem, amely ipari alkalmazásokhoz készült. Ez a front szerelésű, rugós csatlakozós segédérintkező blokk 3 záró és 1 nyitó érintkezőt tartalmaz, amely ideális megoldást jelent vezérlőkörök, jelzőlámpák és egyéb segédáramkörök működtetéséhez.
A LADN313 modell tökéletesen kompatibilis a TeSys D CAD, TeSys D LC1D, TeSys Deca CAD és TeSys Deca LC1D termékcsaládokkal, ami univerzálissá teszi ipari alkalmazások széles skálájában. Az érintkezők pillanatnyi működésűek, ami gyors kapcsolási időt biztosít. A termék névleges üzemi feszültsége 690V AC (25-400 Hz frekvenciatartományban), névleges üzemi árama pedig változó: 6A 120V AC-15 esetén, 1,04A 690V AC-15 esetén, valamint 0,55A 125V DC-13 és 0,1A 600V DC-13 esetén. Névleges szigetelési feszültsége 690V az IEC 60947-5-1 szabvány szerint, illetve 600V az UL és CSA szabványoknak megfelelően.
A LADN313 segédérintkező blokk kiemelkedő jellemzői közé tartozik a 10A-es hagyományos szabad levegőn mért hőáram 60°C-on, valamint a figyelemre méltó, 30 millió ciklusos mechanikai élettartam. További műszaki előnyök: a 140A AC és 250A DC névleges bekapcsolási képesség az IEC 60947-5-1 szabvány szerint, valamint a rövid idejű terhelhetőség (100A 60°C-on 1 másodpercig, 120A 60°C-on 500 milliszekundumig, illetve 140A 60°C-on 100 milliszekundumig). A minimális kapcsolási áram 5mA, a minimális kapcsolási feszültség pedig 17V. A termék GG típusú 10A-es biztosítékkal védendő. Az IP2X védettségi fokozat és a TH védőkezelés tovább növeli a megbízhatóságát változatos ipari környezetekben.
A LADN313 kompakt méretekkel rendelkezik: 48 mm magasság, 44 mm szélesség és 42 mm mélység, így könnyen beilleszthető a legtöbb vezérlőszekrénybe. Sötétszürke színű, rugós csatlakozókkal van ellátva, amelyekhez 2 db 2,5 mm²-es flexibilis kábel (kábelvég nélkül) vagy 2 db 2,5 mm²-es merev kábel csatlakoztatható. A termék 10 MOhm-nál nagyobb szigetelési ellenállással büszkélkedhet, valamint az NC és NO érintkezők között nincs átfedés az 1,5 ms-os feszültségmentesítés, illetve feszültség alá helyezés során, ami garantálja a biztonságos működést.
A LADN313 segédérintkező blokk -5...60°C közötti üzemi hőmérsékleten használható, tárolási hőmérséklete -60...80°C, valamint akár 3000 méteres tengerszint feletti magasságban is üzemeltethető. Fontos megjegyezni, hogy a Schneider Electric tájékoztatása szerint a termék gyártása 2026. szeptember 30-án megszűnik, így érdemes időben gondoskodni a megfelelő helyettesítő termékekről hosszú távú projektekhez.
Schneider Electric TeSys D - LADN313 - Segédérintkező blokk, homloklapi, 3Z+1NY műszaki adatok
Általános jellemzők
Terméknév: TeSys Deca
Termékcsalád: TeSys, TeSys Deca
Terméktípus: Segédérintkező blokk
Rövid terméknév: LADN
Cikkszám: LADN313
Figyelem: A termék gyártása megszűnik 2026. szeptember 30-án
Kompatibilitás
Kompatibilis termékcsaládok: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Műszaki paraméterek
Szerelési hely: Homloklapi
Érintkező összetétel: 3 NO (záró) + 1 NC (nyitó)
Érintkezők működése: Pillanatnyi
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]:
- 6 A 120 V AC-15 esetén
- 1,04 A 690 V AC-15 esetén
- 0,55 A 125 V DC-13 esetén
- 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-5-1 szerint), 600 V (UL szerint), 600 V (CSA szerint)
Konvencionális szabad levegőn mért hőáram [Ith]: 10 A (60 °C-on)
Névleges bekapcsolási képesség: 140 A AC (IEC 60947-5-1 szerint), 250 A DC (IEC 60947-5-1 szerint)
Megengedett rövid idejű terhelés:
- 100 A 60 °C 1 s
- 120 A 60 °C 500 ms
- 140 A 60 °C 100 ms
Védelmi típus: GG biztosíték 10 A
Mechanikai élettartam: 30 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedés nélküli idő: 1,5 ms feszültségmentesítéskor (nincs átfedés az NC és NO érintkezők között), 1,5 ms feszültség alá helyezéskor (nincs átfedés az NC és NO érintkezők között)
Szigetelési ellenállás: > 10 MOhm
Csatlakoztatás és méretek
Csatlakozók - kapcsok: Rugós kapcsok 2 kábel(ek) 2,5 mm² rugalmas kábelvég nélkül, Rugós kapcsok 2 kábel(ek) 2,5 mm² merev
Magasság: 48 mm
Szélesség: 44 mm
Mélység: 42 mm
Szín: Sötétszürke
Környezeti feltételek
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP2X az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi környezeti hőmérséklet: -5...60 °C
Üzemeltetési magasság: 3000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ
Terméktanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
