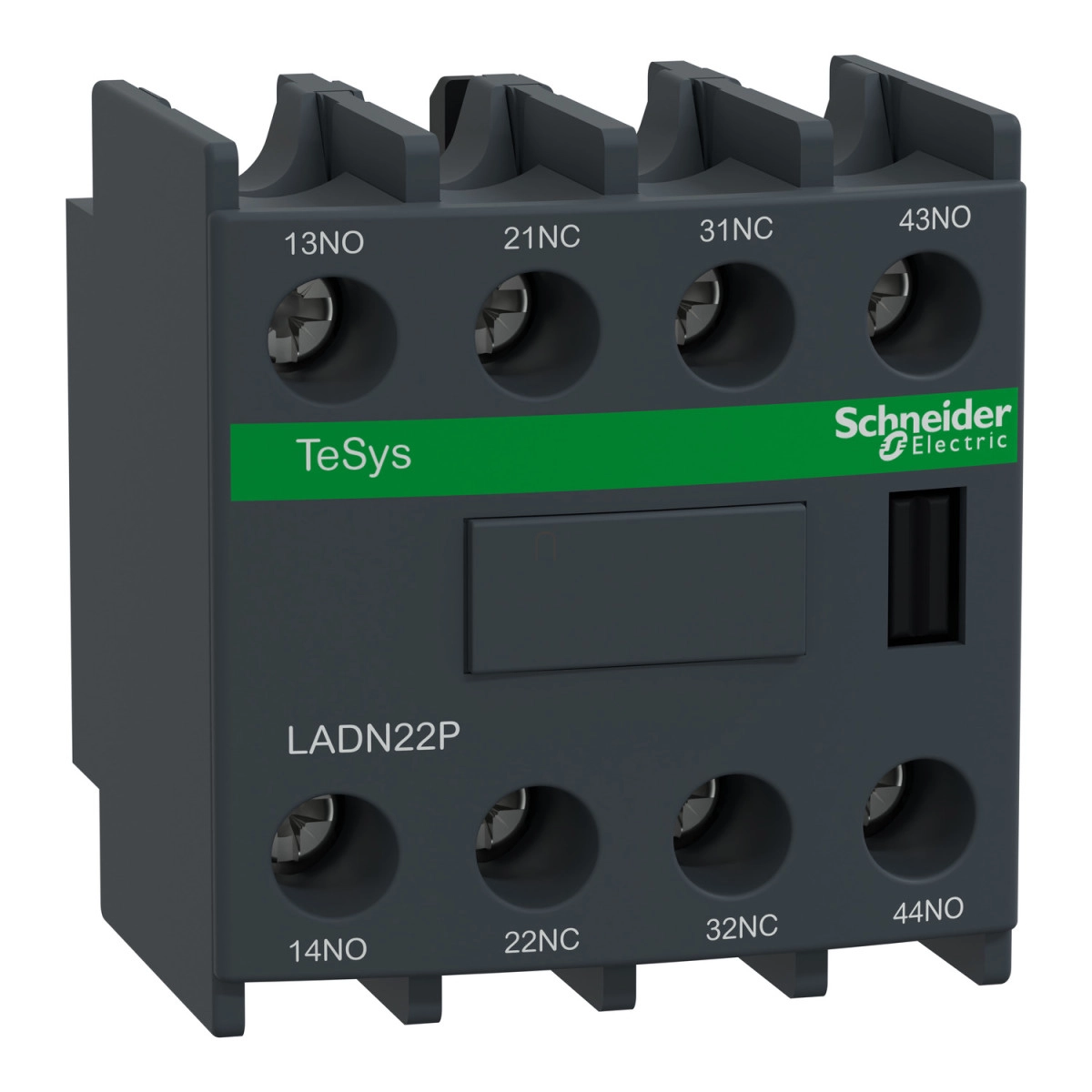

A Schneider Electric TeSys Deca LADN22P segédérintkező blokk egy professzionális villamosipari komponens, amely 2 nyitó (NC) és 2 záró (NO) érintkezővel rendelkezik, és kifejezetten TeSys sorozatú kontaktorokkal való használatra tervezték. Ez a front mounting (homloklapi) kialakítású segédérintkező kiválóan alkalmas kiegészítő kapcsolóérintkezők biztosítására ipari vezérlőrendszerekben, ahol több kapcsoló állapot visszajelzése vagy kiegészítő áramkörök kapcsolása szükséges.
A TeSys Deca LADN22P különleges jellemzője, hogy kompatibilis a TeSys D LC1D80004...D115004, TeSys F LC1F, TeSys F CR1F és TeSys Deca LC1D80004...D115004 típusú kontaktorokkal, így széles körben alkalmazható meglévő rendszerekhez. Az érintkezők működése pillanatszerű (instantaneous), biztosítva a gyors és megbízható kapcsolást. A termék megfelelő működése biztosított 690 V AC névleges üzemi feszültségen, 25...400 Hz frekvenciatartományban, valamint különböző AC és DC áramkörökben, különböző terhelésekkel: 6 A 120 V AC-15, 1,04 A 690 V AC-15, 0,55 A 125 V DC-13, és 0,1 A 600 V DC-13 névleges üzemi árammal.
A LADN22P műszakilag kiemelkedő tulajdonsága a rendkívül hosszú, 30 millió ciklusos mechanikai élettartam, valamint a 10 A konvencionális szabad levegőn mért termikus áram (60°C-on). A segédérintkező blokk szigetelési feszültsége 690 V az IEC 60947-5-1 szerint, illetve 600 V az UL 60947-5-1 és CSA C22.2 No 60947-5-1 szabványoknak megfelelően. Az érintkezők működésének precizitását jól jellemzi a 1,5 ms-os non-overlap idő mind az energizálásnál, mind a de-energizálásnál, ami biztosítja, hogy a NO és NC érintkezők között nincs átfedés.
A TeSys Deca LADN22P csatlakoztatása csavaros kapcsokkal történik, amelyek mind rugalmas (1...2,5 mm²), mind merev (1...2,5 mm²) kábelekhez használhatók, kábelvéggel vagy anélkül, egy vagy két kábellel. A javasolt meghúzási nyomaték 1,7 N.m, amely használható lapos csavarhúzóval (Ø 6 mm), Philips No 2 vagy pozidriv No 2 csavarhúzókkal. A termék kompakt méretekkel rendelkezik: 48 mm magasság, 44 mm szélesség és 42 mm mélység, sötétszürke színben.
A Schneider Electric LADN22P segédérintkező blokk környezeti specifikációi között szerepel az IP20 védettségi fokozat az IEC 60529 szerint, a TH védőkezelés az IEC 60068 szerint, valamint a -5...60 °C üzemi hőmérséklet-tartomány és a 3000 m maximális üzemeltetési magasság. A termék számos nemzetközi szabványnak megfelel, többek között: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, valamint rendelkezik CB Scheme, UL, CSA, CCC, EAC és UKCA tanúsítványokkal, ami biztosítja a globális piacokon való alkalmazhatóságát.
Schneider Electric TeSys D - LADN22P - Segédérintkező blokk, homloklapi, 2Z+2NY, 4P kontaktorhoz, EN50012 műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys, TeSys Deca
Terméknév: TeSys Deca
Termék vagy komponens típus: Segédérintkező blokk
Rövid eszköznév: LADN
Kompatibilitás: TeSys D LC1D80004...D115004, TeSys F LC1F, TeSys F CR1F, TeSys Deca LC1D80004...D115004
Szerelési hely: Front (homloklapi)
Érintkező összetétel: 2 NO + 2 NC (2 záró + 2 nyitó)
Érintkező működés: Pillanatszerű
Villamos paraméterek
Névleges üzemi feszültség: 690 V AC 25...400 Hz
Névleges üzemi áram: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség: 690 V az IEC 60947-5-1 szerint, 600 V az UL 60947-5-1 szerint, 600 V a CSA C22.2 No 60947-5-1 szerint
Konvencionális szabad levegőn termikus áram: 10 A (60 °C-on)
Mechanikai élettartam: 30 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedés nélküli idő: 1,5 ms energiamentesítéskor, nincs átfedés NC és NO érintkező között; 1,5 ms energiabetáplálásnál, nincs átfedés NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Fizikai jellemzők
Csatlakozók - kapcsok: Csavaros szorítókapcsok 1 kábel(ek) 1...2,5 mm² rugalmas kábelvéggel; Csavaros szorítókapcsok 1 kábel(ek) 1...2,5 mm² rugalmas kábelvég nélkül; Csavaros szorítókapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvéggel; Csavaros szorítókapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvég nélkül; Csavaros szorítókapcsok 1 kábel(ek) 1...2,5 mm² merev; Csavaros szorítókapcsok 2 kábel(ek) 1...2,5 mm² merev
Meghúzási nyomaték: 1,7 N.m - lapos csavarhúzóval Ø 6 mm; 1,7 N.m - Philips No 2 csavarhúzóval; 1,7 N.m - pozidriv No 2 csavarhúzóval
Magasság: 48 mm
Szélesség: 44 mm
Mélység: 42 mm
Szín: Sötétszürke
Környezeti jellemzők
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi környezeti hőmérséklet: -5...60 °C
Üzemi magasság: 3000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ
Terméktanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
