A Schneider Electric TeSys Deca LADN22G egy rendkívül sokoldalú segédérintkező blokk, amely 2 nyitó (NO) és 2 záró (NC) érintkezővel rendelkezik. Ez a termék ideális kiegészítője a TeSys termékcsaládnak, különösen a TeSys D, F és Deca sorozatú mágneskapcsolókhoz. A homloklapi szerelésű segédérintkező blokk tökéletesen illeszkedik a modern ipari alkalmazásokhoz, ahol megbízható vezérlési és jelzési funkcióra van szükség.
A LADN22G segédérintkező blokk műszaki paramétereit tekintve kiemelkedő teljesítményt nyújt. Az eszköz névleges üzemi feszültsége 690 V AC 25-400 Hz frekvenciatartományban, míg névleges üzemi árama AC-15 üzemmódban 6 A 120 V-nál és 1,04 A 690 V-nál. DC-13 üzemmódban 0,55 A 125 V-nál és 0,1 A 600 V-nál. A termék konvencionális szabadlevegős hőárama (Ith) 10 A 60 °C-on. A névleges szigetelési feszültség (Ui) 690 V az IEC 60947-5-1 szabványnak megfelelően, valamint 600 V az UL és CSA előírásai szerint.
A LADN22G pillanathatású érintkezőkkel rendelkezik, ami gyors kapcsolást biztosít. A termék kiemelkedő mechanikai élettartama 30 millió kapcsolási ciklus, ami rendkívüli tartósságot jelent még intenzív ipari használat esetén is. Az eszköz kompakt méretei (48 mm magasság, 44 mm szélesség, 42 mm mélység) lehetővé teszik a helytakarékos beépítést kapcsolószekrényekbe. A termék IP20 védettséggel rendelkezik az IEC 60529 szerint, és alkalmazható normál környezeti feltételek mellett. Üzemi hőmérséklettartománya -5 °C és +60 °C között van, míg tárolási hőmérséklettartománya -60 °C és +80 °C közötti. Maximális üzemi magassága 3000 méter.
A LADN22G segédérintkező blokk csavarkötésű kapcsokkal van ellátva, amelyek lehetővé teszik 1-4 mm² keresztmetszetű rugalmas vagy merev vezetékek csatlakoztatását. A kapcsok meghúzási nyomatéka 1,7 Nm. A termék kompatibilis többek között a TeSys D LC1D09...D80, TeSys D LC1DT20...DT40, TeSys D LC1DT60A...DT80A, TeSys F LC1F, TeSys F CR1F, és a TeSys Deca megfelelő típusaival. A LADN22G rendelkezik számos nemzetközi tanúsítvánnyal, köztük CB Scheme, UL, CSA, CCC, EAC és UKCA. A termék megfelel az EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1 és egyéb vonatkozó szabványoknak, ami biztosítja a globális megfelelőséget és alkalmazhatóságot.

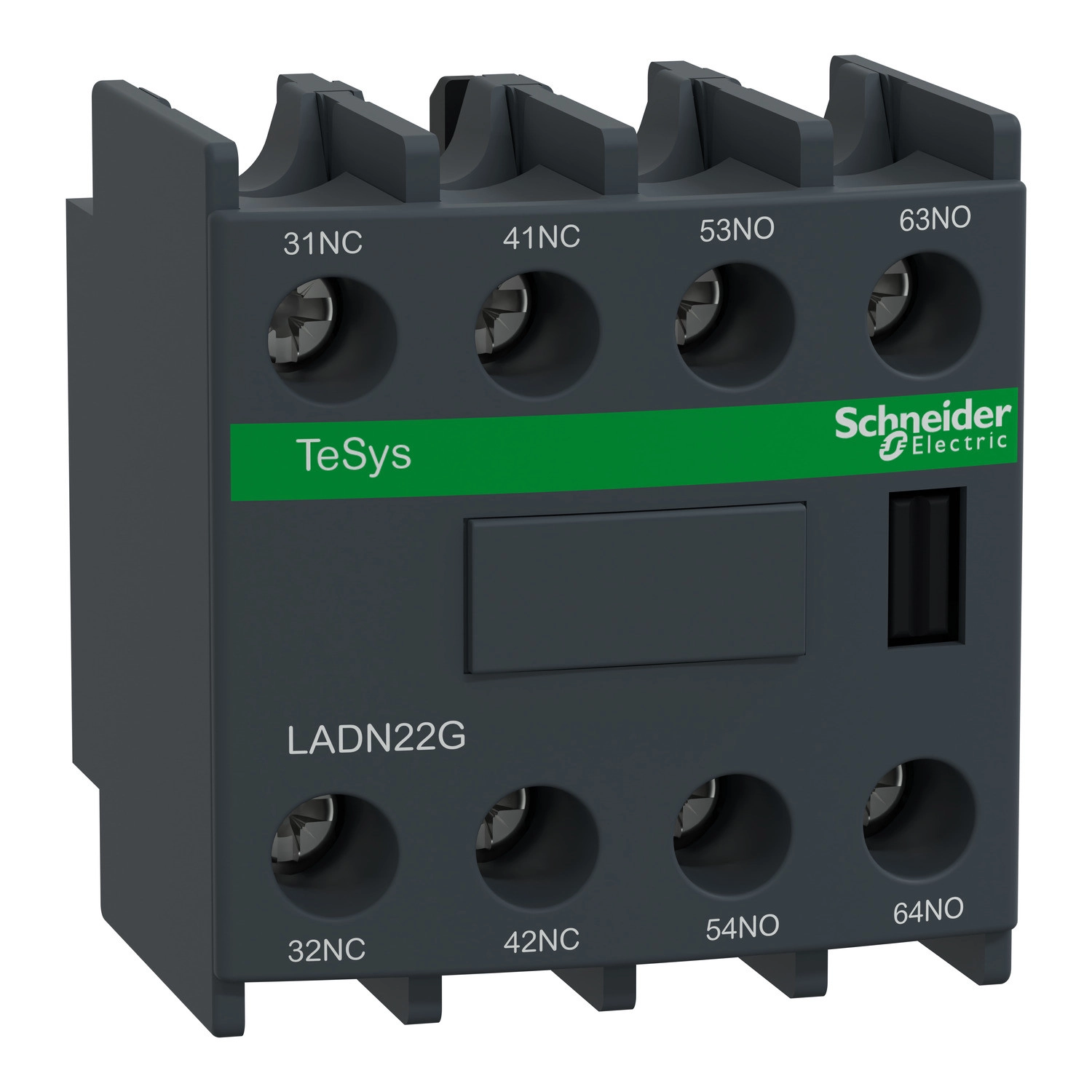

Schneider Electric TeSys D - LADN22G - Segédérintkező blokk, homloklapi, 2Z+2NY, EN50012 műszaki adatok
Általános jellemzők
Termékcsalád: TeSys, TeSys Deca
Terméknév: TeSys Deca
Termék vagy komponens típusa: Segédérintkező blokk
Rövidített megnevezés: LADN
Kompatibilitás
TeSys D LC1D09...D80
TeSys D LC1DT20...DT40
TeSys D LC1DT60A...DT80A
TeSys F LC1F
TeSys F CR1F
TeSys Deca LC1D09...D80
TeSys Deca LC1DT20...DT40
TeSys Deca LC1DT60A...DT80A
Műszaki jellemzők
Szerelési helyzet: Homloklapi
Pólusösszetétel: 2 NO + 2 NC
Érintkezők működése: Pillanathatású
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]: 690 V IEC 60947-5-1 szerint, 600 V UL szerint, 600 V CSA szerint
Konvencionális szabadlevegős hőáram [Ith]: 10 A (60 °C-on)
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:30.2 pont, IEC 60335-2-40:JJ melléklet, UL 60335-2-40:JJ melléklet
Tanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
Kiegészítő információk
Névleges bekapcsolóképesség Irms: 140 A AC IEC 60947-5-1 szerint, 250 A DC IEC 60947-5-1 szerint
Megengedett rövid idejű terhelés: 100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
Védelem típusa: GG biztosíték 10 A
Mechanikai élettartam: 30 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedés nélküli idő: 1,5 ms kikapcsoláskor nincs átfedés NC és NO érintkezők között, 1,5 ms bekapcsoláskor nincs átfedés NC és NO érintkezők között
Szigetelési ellenállás: > 10 MOhm
Csatlakozások és méretek
Csatlakozások - kapcsok: Csavaros kapcsok különböző vezeték keresztmetszetekhez (1-4 mm² rugalmas vagy merev)
Meghúzási nyomaték: 1,7 N.m - lapos fejű csavarhúzóval Ø 6 mm, Philips No 2 csavarhúzóval vagy pozidriv No 2 csavarhúzóval
Magasság: 48 mm
Szélesség: 44 mm
Mélység: 42 mm
Szín: Sötétszürke
Környezeti jellemzők
Környezeti jellemző: Normál környezet
IP védettség: IP20 IEC 60529 szerint
Védőkezelés: TH IEC 60068 szerint
Környezeti hőmérséklet tároláskor: -60...80 °C
Környezeti hőmérséklet üzemeltetéskor: -5...60 °C
Üzemi magasság: 3000 m
