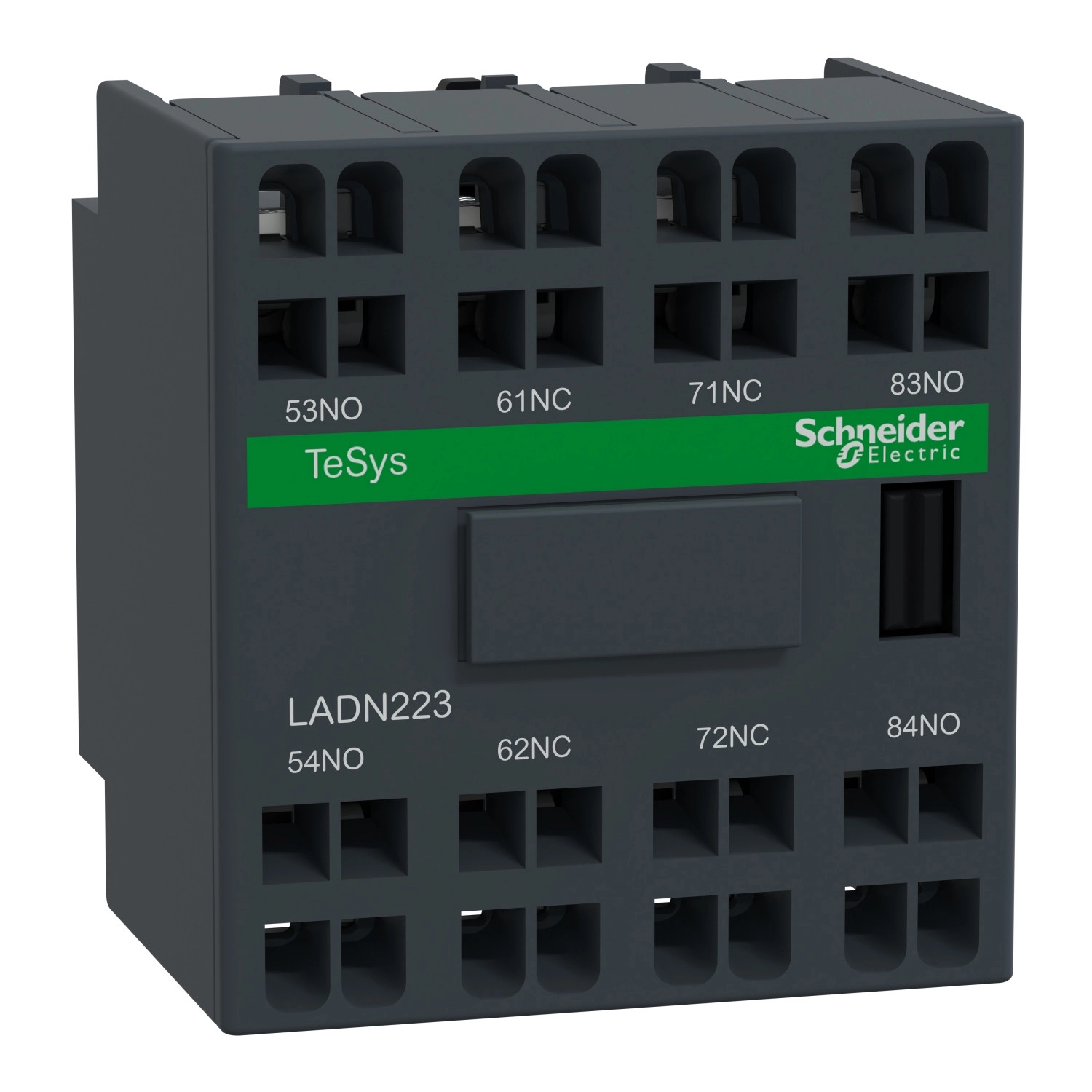

A Schneider Electric TeSys Deca LADN223 segédérintkező blokk egy rendkívül megbízható, front mounting (homloklapi) szerelésű kiegészítő elem a TeSys D és TeSys Deca kontaktor családhoz, amely 2NO+2NC (2 záró és 2 nyitó) érintkező konfigurációval rendelkezik. Ez a sokoldalú segédérintkező blokk rugós csatlakozási technológiát alkalmaz, amely gyorsabb és biztonságosabb bekötést tesz lehetővé a hagyományos csavaros kötésekkel összehasonlítva.
A LADN223 segédérintkező blokk különösen magas névleges szigetelési feszültséggel rendelkezik (690V az IEC 60947-5-1 szabvány szerint, valamint 600V az UL és CSA tanúsítványoknak megfelelően), ami széleskörű felhasználási lehetőségeket biztosít ipari környezetben. A termék névleges üzemi feszültsége 690V AC 25-400 Hz tartományban, míg a hagyományos szabad levegő termikus árama 10A (60°C-on). Széles üzemi hőmérsékleti tartománya (-5...60°C) és tárolási hőmérsékleti tartománya (-60...80°C) lehetővé teszi változatos környezeti feltételek melletti alkalmazását.
A LADN223 modell azonnali működésű érintkezőkkel rendelkezik, tehát kapcsolás során nincs késleltetés. A nem átfedő érintkezők (non-overlap) biztonsági szempontból előnyösek: mind az energizálás, mind a deenergizálás során 1,5 ms-os nem átfedő idővel működnek az NC és NO érintkezők között. A termék telepítése rendkívül egyszerű a TeSys D CAD, TeSys D LC1D, TeSys Deca CAD és TeSys Deca LC1D típusú kontaktorokhoz. Kiemelkedő mechanikai élettartama 30 millió kapcsolási ciklus, ami kiváló tartósságot biztosít hosszú távú ipari felhasználás esetén is.
A termék rugós csatlakozókkal van ellátva, amelyek 2 vezetéket fogadnak: 2,5 mm² keresztmetszetű hajlékony (kábelvég nélküli) vagy merev kábeleket. A kompakt méretek (48 mm magasság, 44 mm szélesség, 42 mm mélység) hatékony helykihasználást tesznek lehetővé a kapcsolószekrényben. Védelmi szintje IP20 az IEC 60529 szabvány szerint, így védett az ujjal való érintéssel szemben, de nem vízálló. A TH védőkezelés (az IEC 60068 szerint) biztosítja a megfelelő ellenállást a környezeti hatásokkal szemben. A termék akár 3000 méteres tengerszint feletti magasságban is üzemeltethető, ami széleskörű telepítési lehetőségeket kínál különböző földrajzi helyeken.
Schneider Electric TeSys D - LADN223 - Segédérintkező blokk, homloklapi, 2Z+2NY, rugós csatlakozás műszaki adatok
Általános tulajdonságok
Termékvonal: TeSys, TeSys Deca
Termék neve: TeSys Deca
Termék típusa: Segédérintkező blokk
Rövid készüléknév: LADN
Kompatibilitás: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Műszaki specifikációk
Szerelési hely: Homloklapra
Érintkező konfiguráció: 2 NO + 2 NC (2 záró + 2 nyitó)
Érintkezők működése: Azonnali
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-5-1 szerint), 600 V (UL szerint), 600 V (CSA szerint)
Konvencionális szabad levegő termikus áram [Ith]: 10 A (60 °C-on)
Védelem és biztonság
Védelmi típus: GG biztosíték 10 A
Irms névleges bekapcsolási kapacitás: 140 A AC (IEC 60947-5-1 szerint), 250 A DC (IEC 60947-5-1 szerint)
Megengedett rövid idejű terhelhetőség: 100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
Elektromos jellemzők
Mechanikai élettartam: 30 millió ciklus
Minimum kapcsolási áram: 5 mA
Minimum kapcsolási feszültség: 17 V
Nem átfedő idő: 1,5 ms energiamentesítéskor (nincs átfedés NC és NO érintkezők között), 1,5 ms energizáláskor (nincs átfedés NC és NO érintkezők között)
Szigetelési ellenállás: > 10 MOhm
Csatlakozás és méretek
Csatlakozók - kapcsok: Rugós kapcsok 2 kábelhez, 2,5 mm² hajlékony kábelvég nélkül, Rugós kapcsok 2 kábelhez, 2,5 mm² merev
Magasság: 48 mm
Szélesség: 44 mm
Mélység: 42 mm
Környezeti paraméterek
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Védőkezelés: TH (IEC 60068 szerint)
Környezeti hőmérséklet tároláskor: -60...80 °C
Környezeti hőmérséklet üzemelés közben: -5...60 °C
Üzemeltetési magasság: 3000 m
