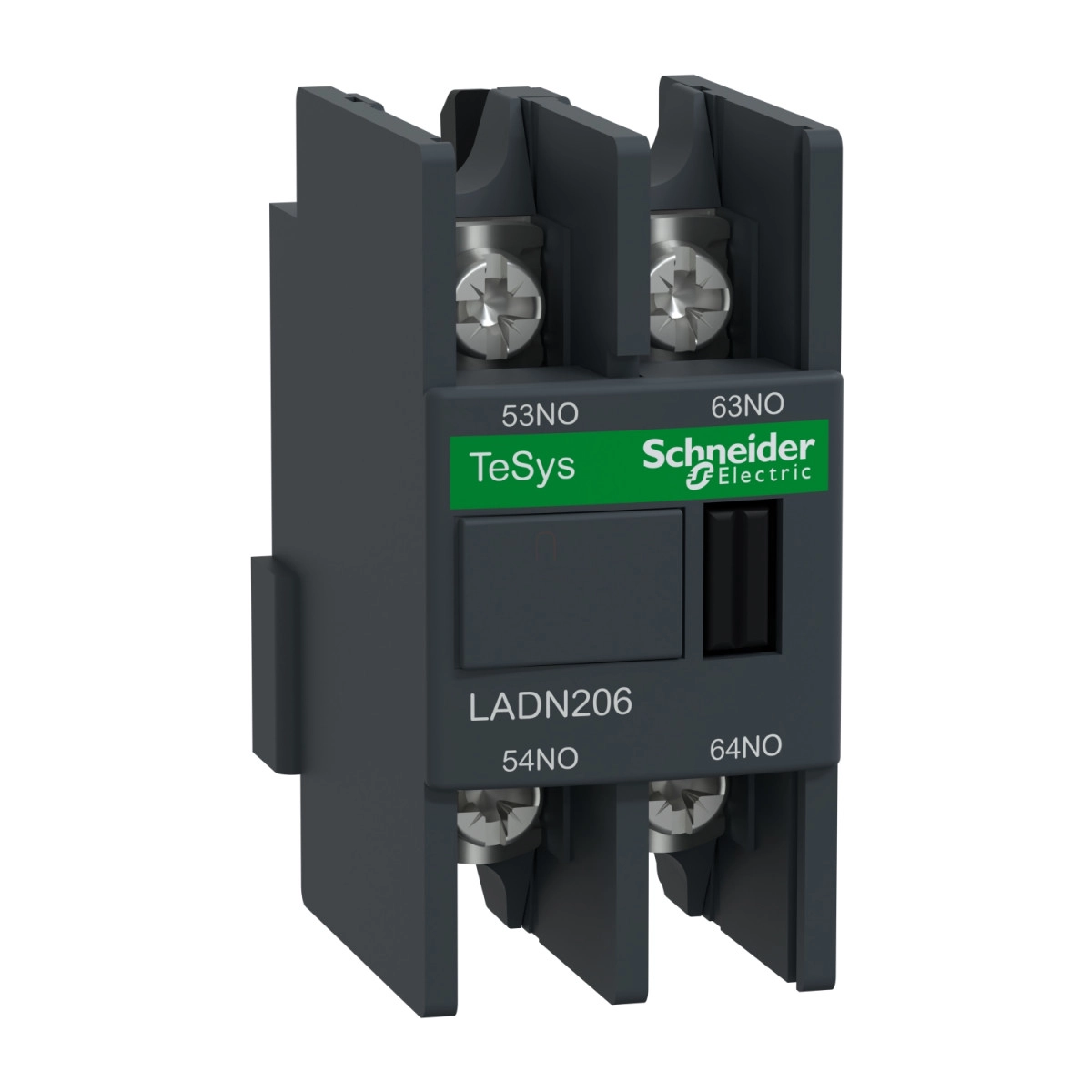

A Schneider Electric TeSys Deca LADN206 egy professzionális minőségű segédérintkező blokk, amely 2 záró (NO) érintkezővel rendelkezik és homloklapi szerelésre lett kialakítva. Ez a termék ideális választás ipari automatizálási rendszerekhez, különösen amikor megbízható kiegészítő kapcsolóérintkezőkre van szükség a fő kapcsolókhoz vagy mágneskapcsolókhoz.
A LADN206 segédérintkező kompatibilis a TeSys termékcsalád számos tagjával, beleértve a TeSys D CAD, TeSys D LC1D, TeSys F LC1F, TeSys F CR1F, TeSys Deca CAD és TeSys Deca LC1D típusokat. A termék nagy előnye a rugalmas felhasználhatóság, hiszen a számos kompatibilitási lehetőségnek köszönhetően különböző rendszerekben alkalmazható. Az érintkezők működése pillanatszerű (instantaneous), ami gyors kapcsolást tesz lehetővé.
A LADN206 kiváló elektromos jellemzőkkel rendelkezik: névleges üzemi feszültsége 690 V AC (25-400 Hz frekvenciatartományban), névleges szigetelési feszültsége pedig szintén 690 V az IEC 60947-5-1 szabványnak megfelelően, illetve 600 V az UL és CSA előírások szerint. Névleges üzemi árama változó a különböző alkalmazási kategóriákban: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, valamint 0,55 A 125 V DC-13 és 0,1 A 600 V DC-13 alkalmazásoknál. A konvencionális szabad levegőben mért termikus áram értéke 10 A (60 °C-on). A termék kimagasló mechanikai tartósságot kínál, akár 30 millió kapcsolási ciklust is kibír.
A segédérintkező műszaki paraméterei között fontos megemlíteni a kimagasló bekapcsolási áramot, amely 140 A AC az IEC 60947-5-1 szabvány szerint, illetve 250 A DC ugyanezen szabvány alapján. A megengedett rövid idejű terhelhetőség szintén kiváló: 100 A 60 °C-on 1 másodpercig, 120 A 60 °C-on 500 milliszekundumig, valamint 140 A 60 °C-on 100 milliszekundumig. A termék védelméhez 10 A-es GG biztosíték alkalmazása ajánlott. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V. A késleltetési idő (non-overlap time) 1,5 ms kikapcsoláskor és bekapcsoláskor is, garantálva, hogy nincs átfedés a záró és nyitó érintkezők között. A szigetelési ellenállás több mint 10 MOhm.
A LADN206 csatlakozási pontjai gyűrűs csatlakozó kivezetések (külső átmérő: 8 mm). A megfelelő meghúzási nyomaték 1,7 Nm, amely elérhető lapos (6 mm-es), Philips No 2 vagy pozidriv No 2 csavarhúzóval, M3.5 csavarméretnél. A készülékház sötétszürke színű, kompakt méretekkel: magassága 48 mm, szélessége 26 mm, mélysége pedig 42 mm. A védettségi fokozat IP20 az IEC 60529 szerint, és TH védőkezeléssel rendelkezik az IEC 60068 alapján. A termék normál környezetben használható, -5 és 60 °C közötti üzemi hőmérsékleten, akár 3000 méteres tengerszint feletti magasságig.
Schneider Electric TeSys D - LADN206 - Segédérintkező blokk, homloklapi, 2Z műszaki adatok
Általános jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Segédérintkező blokk
Rövid megnevezés: LADN
Kompatibilitás: TeSys D CAD, TeSys D LC1D, TeSys F LC1F, TeSys F CR1F, TeSys Deca CAD, TeSys Deca LC1D
Felszerelési hely: Homlolkapi
Érintkező konfigurálás: 2 NO (záróérintkező)
Működési mód: Pillanatszerű
Elektromos jellemzők
Névleges üzemi feszültség: 690 V AC 25-400 Hz
Névleges üzemi áram: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség: 690 V (IEC 60947-5-1 szerint), 600 V (UL és CSA szerint)
Hagyományos szabad levegőáramú termikus áram: 10 A (60 °C-on)
Bekapcsolási áramérték: 140 A AC (IEC 60947-5-1 szerint), 250 A DC (IEC 60947-5-1 szerint)
Megengedett rövid idejű terhelhetőség: 100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
Védelmi típus: GG biztosíték 10 A
Mechanikai tartósság: 30 millió kapcsolási ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Késleltetési idő: 1,5 ms kikapcsoláskor (nincs átfedés NC és NO érintkező között), 1,5 ms bekapcsoláskor (nincs átfedés NC és NO érintkező között)
Szigetelési ellenállás: > 10 MOhm
Mechanikai és környezeti jellemzők
Csatlakozások: Gyűrűs csatlakozó kivezetések (külső átmérő: 8 mm)
Meghúzási nyomaték: 1,7 Nm - lapos csavarhúzó Ø 6 mm M3.5 esetén, 1,7 Nm - Philips No 2 csavarhúzó M3.5 esetén, 1,7 Nm - pozidriv No 2 csavarhúzó M3.5 esetén
Méretek: Magasság 48 mm, Szélesség 26 mm, Mélység 42 mm
Szín: Sötétszürke
Környezeti jellemző: Normál környezet
IP védettség: IP20 (IEC 60529 szerint)
Védőkezelés: TH (IEC 60068 szerint)
Tárolási hőmérséklet: -60...80 °C
Üzemi hőmérséklet: -5...60 °C
Üzemi magasság: 3000 m
Szabványok és tanúsítványok
Megfelelőségi szabványok: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:30.2 pont, IEC 60335-2-40:JJ melléklet, UL 60335-2-40:JJ melléklet
Terméktanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
