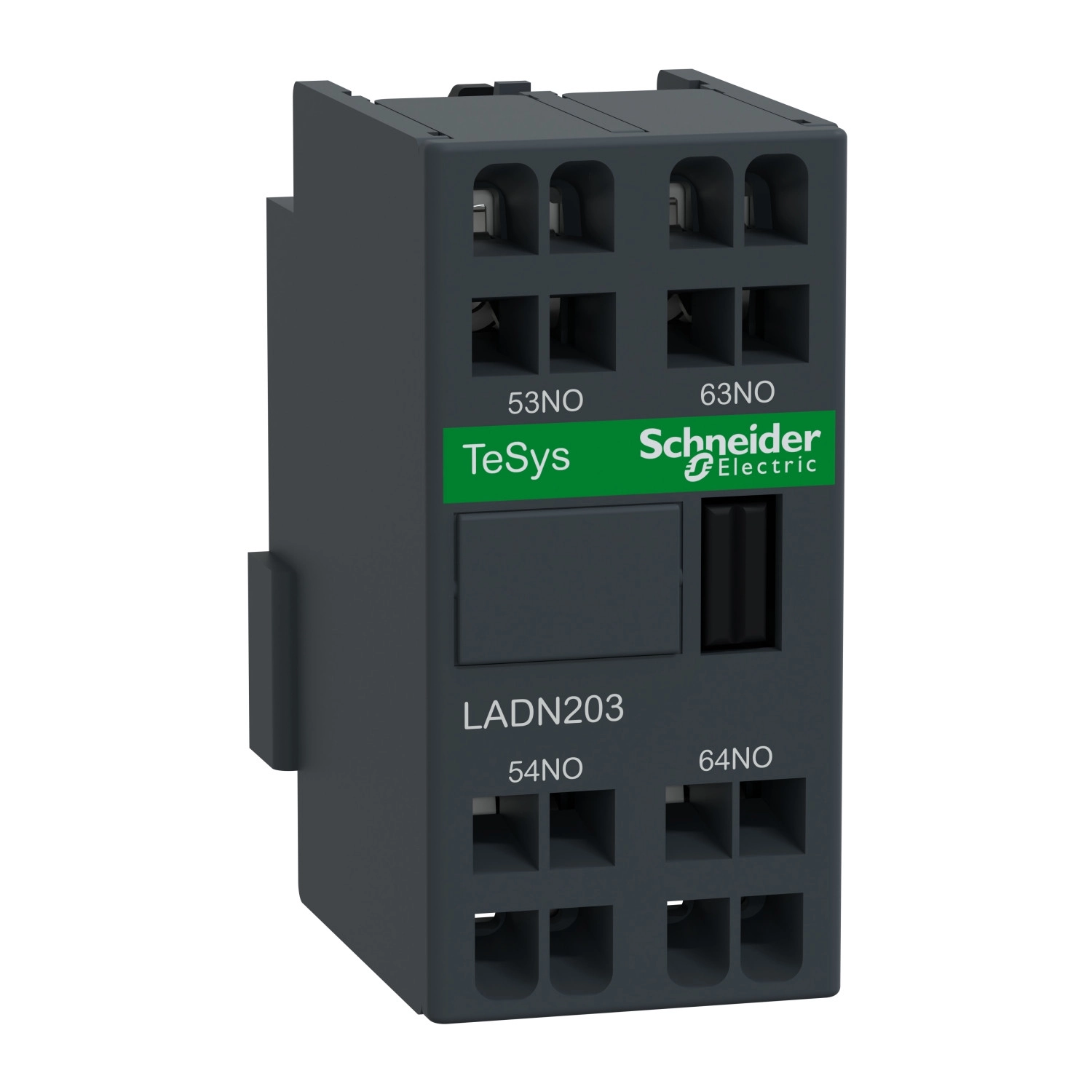

A Schneider Electric TeSys Deca LADN203 egy front mounting típusú segédérintkező blokk, mely kifejezetten ipari kapcsolóberendezésekhez lett kifejlesztve. Ez a kompakt méretű eszköz két NO (záró) érintkezővel rendelkezik és rugós csatlakozókkal van ellátva, ami jelentősen megkönnyíti a telepítést és a karbantartást. A termék különösen jól használható a TeSys D CAD, TeSys D LC1D, TeSys Deca CAD és TeSys Deca LC1D kontaktorcsaládokkal, tökéletes kompatibilitást biztosítva a Schneider Electric automatizálási rendszerein belül.
A LADN203 segédérintkező blokk számos kiemelkedő műszaki paraméterrel rendelkezik, amelyek alkalmassá teszik ipari környezetben történő megbízható működésre. Az eszköz névleges üzemi feszültsége 690 V AC 25-400 Hz frekvenciatartományban. A névleges üzemi árama változó a különböző alkalmazási kategóriákban: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, valamint DC terhelésnél 0,55 A 125 V DC-13 és 0,1 A 600 V DC-13 értékekkel rendelkezik. A szigetelési feszültség 690 V az IEC 60947-5-1 szabvány szerint, valamint 600 V az UL és CSA előírásoknak megfelelően. A hagyományos szabad levegős hőáram 10 A 60°C-on, ami kiváló terhelhetőséget biztosít a legtöbb ipari alkalmazásban.
A termék műszaki kiválóságát számos nemzetközi tanúsítvány és szabványnak való megfelelés is alátámasztja, beleértve az EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ szabványokat. A termék rendelkezik CB Scheme, UL, CSA, CCC, EAC és UKCA tanúsítványokkal, ami garantálja a globális piacokon való alkalmazhatóságát. Az irms névleges bekapcsolási képessége 140 A AC és 250 A DC az IEC 60947-5-1 szabvány szerint, míg a megengedett rövid idejű terhelhetőség 100 A 60°C-on 1 másodpercig, 120 A 60°C-on 500 milliszekundumig, illetve 140 A 60°C-on 100 milliszekundumig. A védelmi típusa GG biztosíték 10 A-rel.
A LADN203 mechanikai tartóssága kimagasló, 30 millió kapcsolási ciklus, ami rendkívül hosszú élettartamot biztosít még intenzív használat esetén is. A minimális kapcsolási áram 5 mA, míg a minimális kapcsolási feszültség 17 V. Az átfedés nélküli idő mind energiamentesítéskor, mind energiával való ellátáskor 1,5 ms, biztosítva a precíz működést. A szigetelési ellenállás nagyobb mint 10 MOhm, ami kiváló elektromos szigetelést garantál. A csatlakozások rugós terminálokkal vannak megoldva, 2 kábel számára, 2,5 mm² rugalmas vezetékhez kábelvég nélkül, vagy 2,5 mm² merev vezetékhez. A termék méretei kompaktak: 48 mm magasság, 26 mm szélesség és 42 mm mélység, sötétszürke színben. Környezeti szempontból normál környezetben használható, IP20 védettséggel az IEC 60529 szerint, valamint TH védőkezeléssel az IEC 60068 alapján. A tárolási hőmérséklet-tartomány -60...80°C, míg az üzemeltetési hőmérséklet-tartomány -5...60°C. A maximális üzemeltetési magasság 3000 m.
Schneider Electric TeSys D - LADN203 - Segédérintkező blokk, homloklapi, 2Z, rugós csatlakozás műszaki adatok
Fő jellemzők
Terméknév: TeSys Deca
Termék típusa: Segédérintkező blokk
Eszköz rövid neve: LADN
Kompatibilitás: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Szerelési hely: Front
Érintkező összetétel: 2 NO (záró)
Érintkezők működése: Azonnali
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 6 A 120 V AC-15 esetén, 1.04 A 690 V AC-15 esetén, 0.55 A 125 V DC-13 esetén, 0.1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-5-1 szerint), 600 V (UL szerint), 600 V (CSA szerint)
Hagyományos szabad levegős hőáram [Ith]: 10 A (60 °C-on)
Irms névleges bekapcsolási képesség: 140 A AC (IEC 60947-5-1 szerint), 250 A DC (IEC 60947-5-1 szerint)
Megengedett rövid idejű terhelés: 100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
Védelmi típus: GG biztosíték 10 A
Mechanikai tartósság: 30 millió kapcsolási ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedés nélküli idő: 1.5 ms energiamentesítéskor (nincs átfedés az NC és NO érintkező között), 1.5 ms energiával való ellátáskor (nincs átfedés az NC és NO érintkező között)
Szigetelési ellenállás: > 10 MOhm
Mechanikai jellemzők
Csatlakozások: Rugós terminálok 2 kábel(ek) 2.5 mm² rugalmas, kábelvég nélkül; Rugós terminálok 2 kábel(ek) 2.5 mm² merev
Méretek: Magasság 48 mm, Szélesség 26 mm, Mélység 42 mm
Szín: Sötétszürke
Környezeti feltételek
Környezeti jellemző: Normál környezet
IP védettség: IP20 (IEC 60529 szerint)
Védőkezelés: TH (IEC 60068 szerint)
Tárolási környezeti hőmérséklet: -60…80 °C
Üzemeltetési környezeti hőmérséklet: -5…60 °C
Üzemeltetési magasság: 3000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ
Termék tanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
Megjegyzés: A termék 2026. szeptember 30-án kifut a gyártásból.
