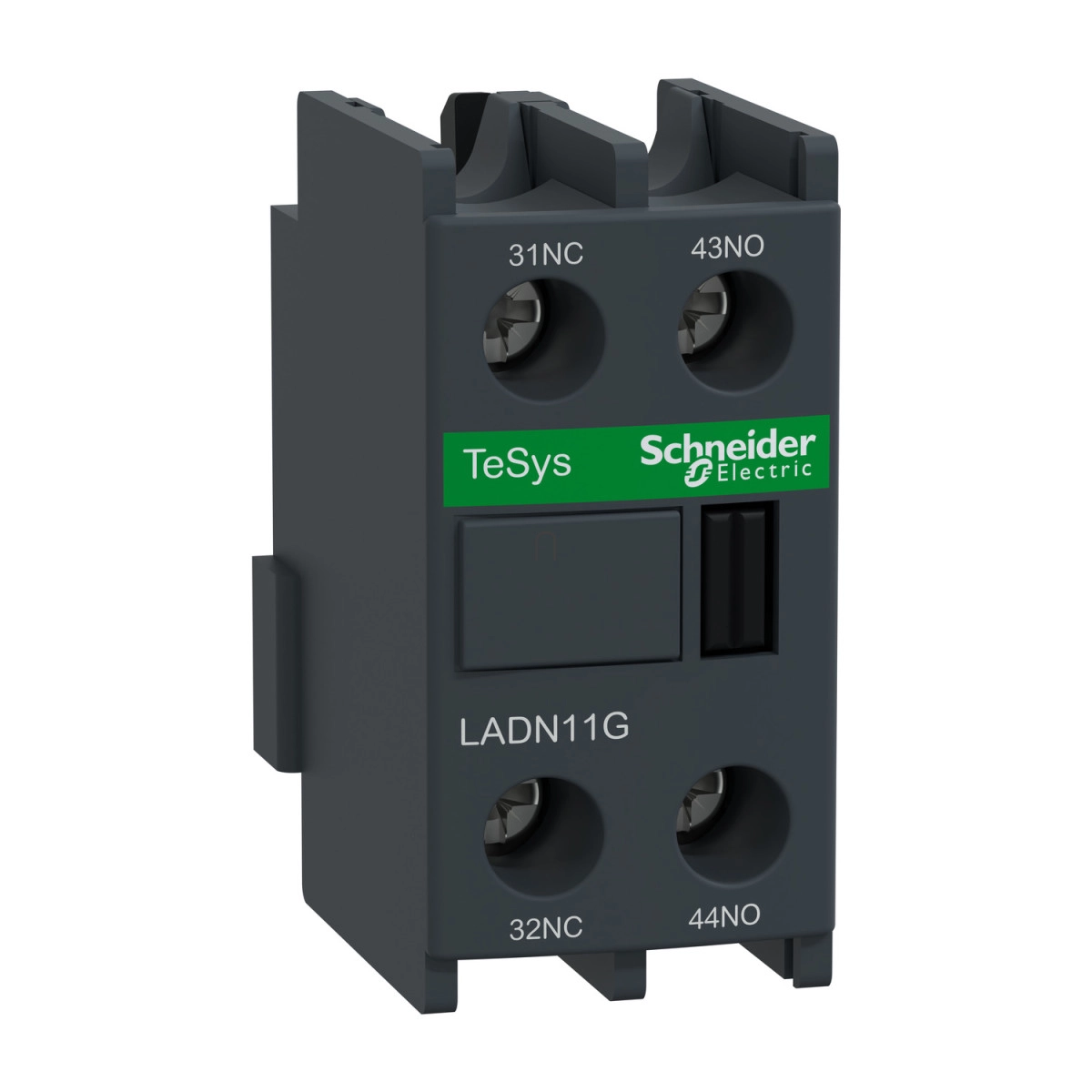

A Schneider Electric TeSys D - LADN11G - Segédérintkező blokk egy professzionális villamos kapcsolóberendezés-elem, amely széles körben alkalmazható ipari automatizálási rendszerekben. Ez a homloklapi szerelésű segédérintkező blokk a TeSys Deca termékcsaládba tartozik, és egy záró (NO) és egy nyitó (NC) érintkezővel rendelkezik, ami rugalmasságot biztosít különböző vezérlési feladatokhoz.
A LADN11G segédérintkező blokk kompatibilis a TeSys D, TeSys F és TeSys Deca sorozatú mágneskapcsolókkal, beleértve a következő típusokat: LC1D09...D80, LC1DT20...DT40, LC1DT60A...DT80A, LC1F és CR1F. Ez a széleskörű kompatibilitás lehetővé teszi, hogy a meglévő rendszerekbe könnyen integrálható legyen, és különböző alkalmazási területeken használható. A termék csavaros csatlakozókkal van ellátva, ami megbízható és stabil kapcsolatot biztosít a vezetékekkel.
A LADN11G műszaki paraméterei kiemelkedőek: 690 V AC névleges üzemi feszültség 25...400 Hz frekvenciatartományban, 690 V szigetelési feszültség az IEC 60947-5-1 szabvány szerint, valamint 600 V az UL és CSA szabványok szerint. A termék különböző üzemi áramokkal használható: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, és 0,1 A 600 V DC-13 esetén. A segédérintkező blokk 10 A hagyományos szabad levegőben mért termikus áramot képes vezetni 60 °C környezeti hőmérsékleten. Kiemelkedő a mechanikai élettartama, amely 30 millió kapcsolási ciklus, ami hosszú élettartamot biztosít még intenzív használat esetén is.
A LADN11G segédérintkező blokk azonnali működésű érintkezőkkel rendelkezik, a minimum kapcsolási áram 5 mA, a minimum kapcsolási feszültség pedig 17 V. A nem-átfedési idő 1,5 ms mind a gerjesztéskor, mind a gerjesztés megszűnésekor, ezáltal biztosítva, hogy az NC és NO érintkezők között nincs átfedés. A termék IP20 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és TH védőkezeléssel van ellátva az IEC 60068 szabványnak megfelelően. Az üzemi hőmérséklet-tartomány -5...60 °C, míg tárolási hőmérséklet-tartomány -60...80 °C. A termék maximum 3000 m tengerszint feletti magasságig használható.
Schneider Electric TeSys D - LADN11G - Segédérintkező blokk, homloklapi, 1Z+1NY, EN50012 műszaki adatok
Általános adatok
Termékcsalád: TeSys
Termékvonal: TeSys Deca
Terméknév: TeSys Deca
Termék típus: Segédérintkező blokk
Rövid típuskód: LADN
Kompatibilitás
TeSys D LC1D09...D80
TeSys D LC1DT20...DT40
TeSys D LC1DT60A...DT80A
TeSys F LC1F
TeSys F CR1F
TeSys Deca LC1D09...D80
TeSys Deca LC1DT20...DT40
TeSys Deca LC1DT60A...DT80A
Műszaki jellemzők
Szerelési hely: Homlok
Érintkező összetétel: 1 NO + 1 NC
Érintkező működés: Azonnali
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]:
6 A 120 V AC-15 esetén
1,04 A 690 V AC-15 esetén
0,55 A 125 V DC-13 esetén
0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]:
690 V az IEC 60947-5-1 szerint
600 V az UL szerint
600 V a CSA szerint
Hagyományos szabad levegőben mért termikus áram [Ith]: 10 A (60 °C-on)
Szabványok és tanúsítványok
EN/IEC 60947-5-1
GB/T 14048.5
EN 50012
UL 60947-5-1
CSA C22.2 No 60947-5-1
IEC 60335-1:30.2 pont
IEC 60335-2-40:JJ melléklet
UL 60335-2-40:JJ melléklet
Kiegészítő adatok
Irms névleges bekapcsolási képesség:
140 A AC az IEC 60947-5-1 szerint
250 A DC az IEC 60947-5-1 szerint
Megengedett rövid idejű terhelés:
100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms
Védelmi típus: GG biztosíték 10 A
Mechanikai élettartam: 30 millió ciklus
Minimum kapcsolási áram: 5 mA
Minimum kapcsolási feszültség: 17 V
Nem-átfedési idő:
1,5 ms a gerjesztés megszűnésekor, nincs átfedés az NC és NO érintkező között
1,5 ms a gerjesztéskor, nincs átfedés az NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Csatlakozások - sorkapcsok
Csavaros csatlakozók 1 kábel(ek) 1...4 mm² rugalmas, érvéghüvellyel
Csavaros csatlakozók 1 kábel(ek) 1...4 mm² rugalmas, érvéghüvely nélkül
Csavaros csatlakozók 2 kábel(ek) 1...2,5 mm² rugalmas, érvéghüvellyel
Csavaros csatlakozók 2 kábel(ek) 1...4 mm² rugalmas, érvéghüvely nélkül
Csavaros csatlakozók 1 kábel(ek) 1...4 mm² merev, érvéghüvely nélkül
Csavaros csatlakozók 2 kábel(ek) 1...4 mm² merev, érvéghüvely nélkül
Meghúzási nyomaték
1,7 N.m - lapos csavarhúzó Ø 6 mm
1,7 N.m - Philips csavarhúzó No 2
1,7 N.m - pozidriv csavarhúzó No 2
Fizikai jellemzők
Magasság: 48 mm
Szélesség: 26 mm
Mélység: 42 mm
Szín: Sötétszürke
Környezeti adatok
Környezeti jellemzők: Normál környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi környezeti hőmérséklet: -5...60 °C
Üzemi magasság: 3000 m
