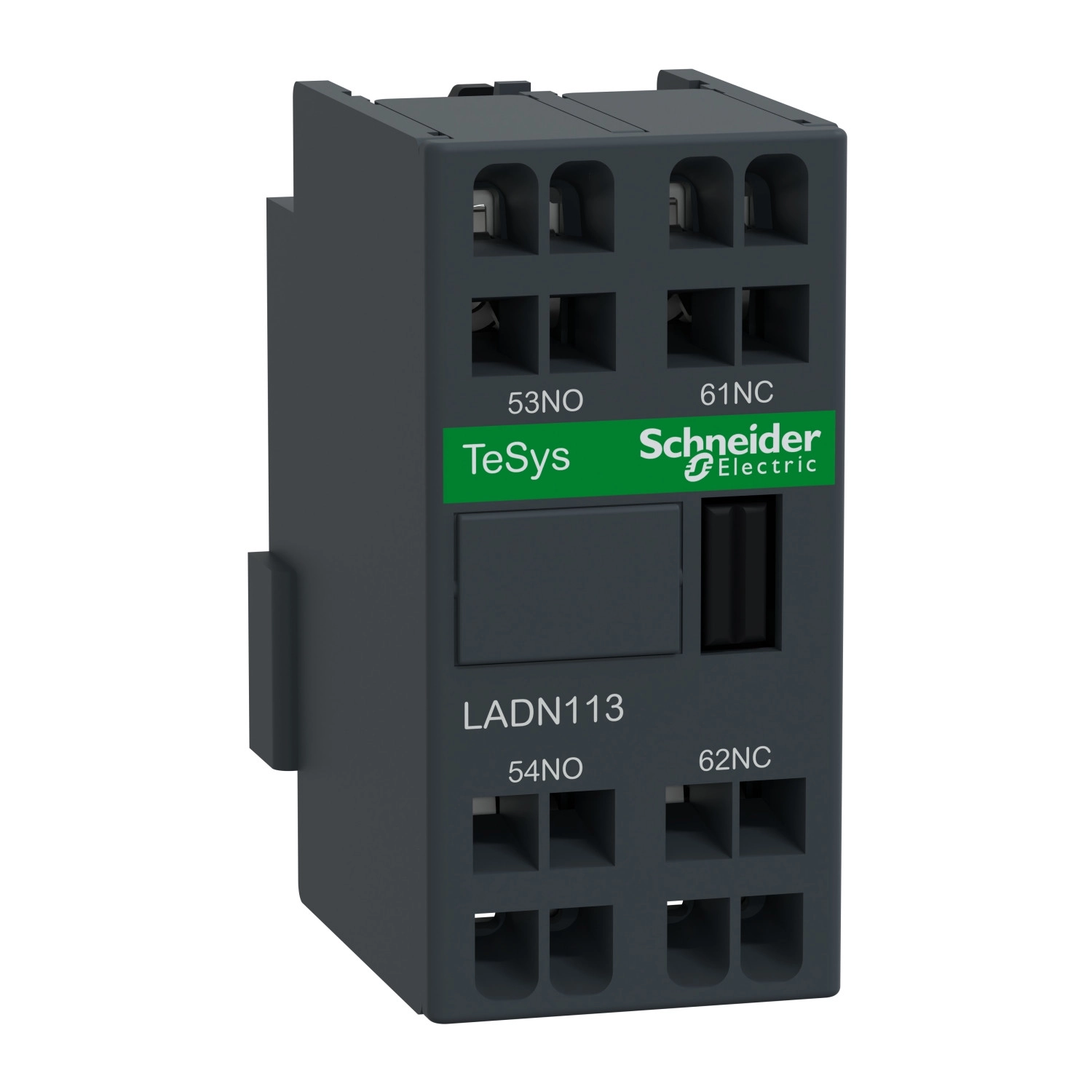

A Schneider Electric TeSys Deca LADN113 egy kiváló minőségű, homloklapi rögzítésű segédérintkező blokk, amely 1NO+1NC érintkezőkonfigurációval és rugós csatlakozással rendelkezik. Ez a termék rendkívül megbízható megoldást kínál az ipari alkalmazásokban, ahol fontos a hosszú élettartam és a problémamentes működés. Fontos megjegyezni, hogy a termék gyártása 2026. szeptember 30-án megszűnik, így hosszú távú projektekhez érdemes alternatívát keresni.
A TeSys Deca LADN113 segédérintkező blokk kompatibilis a TeSys D CAD, TeSys D LC1D, TeSys Deca CAD és TeSys Deca LC1D termékcsaládokkal, így könnyen integrálható a meglévő rendszerekbe. Az eszköz homloklapi rögzítésű kivitelben készült, ami megkönnyíti a telepítést és karbantartást. Az 1NO+1NC (1 záró + 1 nyitó) érintkezőkonfiguráció sokoldalú alkalmazhatóságot biztosít, az érintkezők működése pedig azonnali (instantaneous).
A LADN113 modell kimagasló elektromos jellemzőkkel rendelkezik. A névleges üzemi feszültsége 690 V AC 25...400 Hz tartományban, míg névleges üzemi áramerőssége 6 A 120 V AC-15 kategóriában, 1,04 A 690 V AC-15 kategóriában, valamint 0,55 A 125 V DC-13 és 0,1 A 600 V DC-13 kategóriában. A névleges szigetelési feszültség értéke 690 V az IEC 60947-5-1 szabvány szerint, illetve 600 V az UL és CSA szabványoknak megfelelően. A hagyományos szabad levegőben mért hőáram értéke 10 A (60 °C-on). A termék megfelel a legfontosabb nemzetközi szabványoknak, többek között az EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ előírásoknak. A termék rendelkezik számos nemzetközi tanúsítvánnyal, mint például CB Scheme, UL, CSA, CCC, EAC és UKCA.
A LADN113 kiemelkedő műszaki paraméterekkel büszkélkedik a kiegészítő jellemzők terén is. Az Irms névleges bekapcsolási kapacitás 140 A AC az IEC 60947-5-1 szerint, valamint 250 A DC szintén az IEC 60947-5-1 alapján. A megengedett rövid idejű terhelés 100 A 60 °C-on 1 másodpercig, 120 A 60 °C-on 500 milliszekundumig, illetve 140 A 60 °C-on 100 milliszekundumig. A védelmi típus GG biztosíték 10 A-es értékkel. A mechanikai élettartam rendkívül hosszú, 30 millió ciklus. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V. A nem-átfedési idő 1,5 ms kikapcsoláskor és bekapcsoláskor is, így nincs átfedés az NC és NO érintkezők között. A szigetelési ellenállás meghaladja a 10 MOhm értéket.
Schneider Electric TeSys D - LADN113 - Segédérintkező blokk, homloklapi, 1Z+1NY, rugós csatlakozás műszaki adatok
Alap jellemzők
Sorozat: TeSys, TeSys Deca
Terméknév: TeSys Deca
Termék vagy komponens típusa: Segédérintkező blokk
Eszköz rövid neve: LADN
Kompatibilitás: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Szerelési hely: Előlapi
Érintkező összetétel: 1 NO + 1 NC (1 záró + 1 nyitó)
Érintkezők működése: Azonnali
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-5-1 szerint), 600 V (UL szerint), 600 V (CSA szerint)
Hagyományos szabad levegőben mért hőáram [Ith]: 10 A (60 °C-on)
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ
Termék tanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
Kiegészítő jellemzők
Irms névleges bekapcsolási kapacitás: 140 A AC (IEC 60947-5-1 szerint), 250 A DC (IEC 60947-5-1 szerint)
Megengedett rövid idejű terhelés: 100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
Védelmi típus: GG biztosíték 10 A
Mechanikai élettartam: 30 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Nem-átfedési idő: 1,5 ms kikapcsoláskor - nincs átfedés az NC és NO érintkező között, 1,5 ms bekapcsoláskor - nincs átfedés az NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Csatlakozások - Kapcsok
Rugós kapcsok 2 kábel(ek) 2,5 mm² hajlékony, kábelvég nélkül
Rugós kapcsok 2 kábel(ek) 2,5 mm² merev
Fizikai jellemzők
Magasság: 48 mm
Szélesség: 26 mm
Mélység: 42 mm
Szín: Sötétszürke
Környezeti feltételek
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Védőkezelés: TH (IEC 60068 szerint)
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi környezeti hőmérséklet: -5...60 °C
Üzemi magasság: 3000 m
