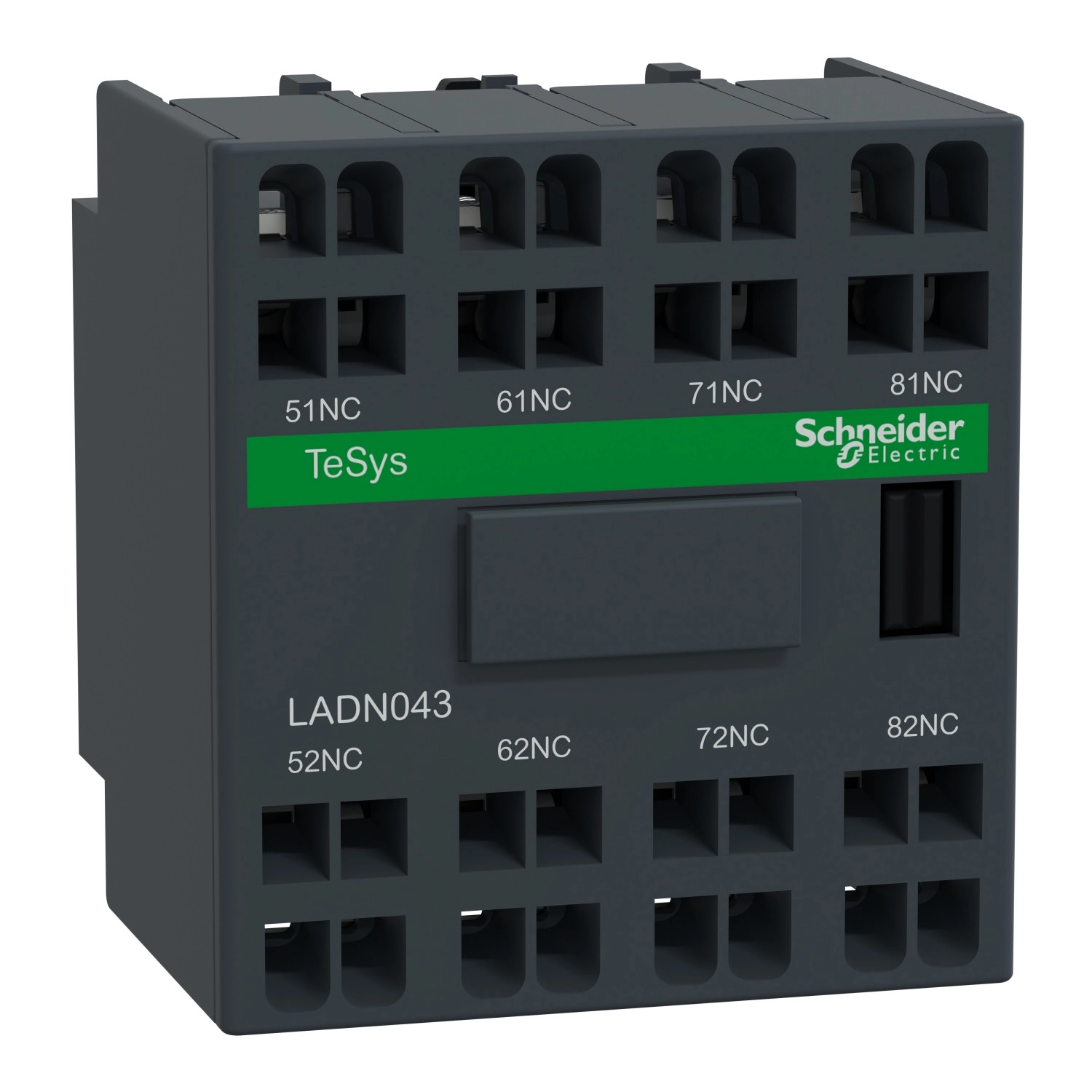

A TeSys Deca LADN043 egy professzionális minőségű segédérintkező blokk, amely a Schneider Electric TeSys Deca termékcsaládjába tartozik. Fontos megjegyezni, hogy a termék kifutó modell, gyártása 2026. szeptember 30-án megszűnik, ezért hosszú távú projektekhez érdemes alternatívát keresni.
Ez a 4NC (4 záróérintkező) konfigurációval rendelkező segédérintkező blokk kifejezetten a TeSys Deca CAD és TeSys Deca LC1D sorozatokkal kompatibilis, és homloklapra történő felszerelésre tervezték. A kompakt kialakítás (48×44×42 mm) és a sötétszürke színvilág tökéletesen illeszkedik a Schneider Electric ipari kapcsolóberendezéseihez. A LADN043 modern, rugós csatlakozókkal rendelkezik, amely megkönnyíti a vezetékek gyors és biztonságos bekötését - rugalmas vezetékvégek és merev vezetékek esetén egyaránt, max. 2×2,5 mm² keresztmetszetig.
A segédérintkező pillanatnyi működésű, és rendkívül magas mechanikai tartósságot kínál 30 millió kapcsolási ciklussal. Az egység működési jellemzői kiemelkedőek: 690 V AC névleges üzemi feszültség (25...400 Hz tartományban), 10 A konvencionális szabad levegős hőáram (60°C-on), valamint különböző terhelési kategóriákra optimalizált névleges üzemi áramok: 6 A (120 V AC-15), 1,04 A (690 V AC-15), 0,55 A (125 V DC-13) és 0,1 A (600 V DC-13). A termék minimális kapcsolási értékei 5 mA áramerősséggel és 17 V feszültséggel rendelkeznek.
A LADN043 záróérintkező blokk kiemelkedő minőségét a nemzetközileg elismert tanúsítványok sora garantálja: CB Scheme, UL, CSA, CCC, EAC és UKCA. A termék megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, valamint az IEC 60335-1:Clause 30.2 és IEC 60335-2-40:Annex JJ előírásoknak is.
Működési szempontból fontos tudni, hogy az érintkezők között 1,5 ms átfedésmentes idő biztosított mind gerjesztéskor, mind pedig a gerjesztés megszűnésekor, amely garantálja, hogy a záró- és nyitóérintkezők között ne legyen átfedés. A szigetelési ellenállás rendkívül magas, több mint 10 MΩ. A termék 140 A AC vagy 250 A DC névleges bekapcsolási kapacitással rendelkezik (IEC 60947-5-1 szerint), és rövid ideig különösen magas áramterhelést is képes elviselni: 100 A (1 másodperc), 120 A (500 ms), illetve 140 A (100 ms) 60°C-on. Az egység GG típusú, 10 A-es biztosítékkal védendő.
A LADN043 segédérintkező blokk normál környezeti feltételek között használható, IP20 védettségi fokozattal rendelkezik az IEC 60529 szerint, és TH védőkezeléssel van ellátva az IEC 60068 alapján. Az üzemeltetési hőmérséklettartomány -5°C és +60°C között van, tárolási hőmérséklettartománya pedig -60°C és +80°C között. A termék 3000 méteres tengerszint feletti magasságig használható. A Schneider Electric LADN043 termék számára ideális felhasználási terület minden olyan ipari alkalmazás, ahol megbízható és hosszú élettartamú segédérintkezőre van szükség a vezérlőáramkörökben.
Schneider Electric TeSys D - LADN043 - Segédérintkező blokk, homloklapi, 4NY, rugós csatlakozás műszaki adatok
Általános jellemzők
Terméknév: TeSys Deca
Terméktípus: Segédérintkező blokk
Készülék rövid neve: LADN
Kompatibilitás: TeSys Deca CAD, TeSys Deca LC1D
Fontos figyelmeztetés: A termék kifutó, gyártása megszűnik 2026. szeptember 30-án
Műszaki paraméterek
Szerelési hely: Homloklapra
Pólusok konfigurációja: 4 NC (záróérintkező)
Érintkezők működése: Pillanatnyi
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 6 A 120 V AC-15 mellett, 1,04 A 690 V AC-15 mellett, 0,55 A 125 V DC-13 mellett, 0,1 A 600 V DC-13 mellett
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-5-1 szerint), 600 V (UL 60947-5-1 szerint), 600 V (CSA C22.2 No 60947-5-1 szerint)
Konvencionális szabad levegős hőáram [Ith]: 10 A (60 °C-on)
Mechanikai tartósság: 30 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedésmentes idő: 1,5 ms gerjesztés megszűnésekor, 1,5 ms gerjesztéskor (NC és NO érintkezők között nincs átfedés)
Szigetelési ellenállás: > 10 MOhm
Fizikai jellemzők
Csatlakozások: Rugós csatlakozók, 2 kábel(ek) 2,5 mm² hajlékony vezetékvég nélkül, 2 kábel(ek) 2,5 mm² merev
Magasság: 48 mm
Szélesség: 44 mm
Mélység: 42 mm
Szín: Sötétszürke
Védettség és környezeti feltételek
Védettségi szint (IP): IP20 (IEC 60529 szerint)
Védőkezelés: TH (IEC 60068 szerint)
Üzemi környezet: Normál környezet
Tárolási környezeti hőmérséklet: -60...80 °C
Működési környezeti hőmérséklet: -5...60 °C
Üzemi magasság: 3000 m
Kiegészítő adatok
Névleges bekapcsolási képesség (Irms): 140 A AC (IEC 60947-5-1 szerint), 250 A DC (IEC 60947-5-1 szerint)
Megengedett rövid idejű terhelhetőség: 100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
Védelmi típus: GG biztosíték 10 A
Tanúsítványok és szabványok
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ
Terméktanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
