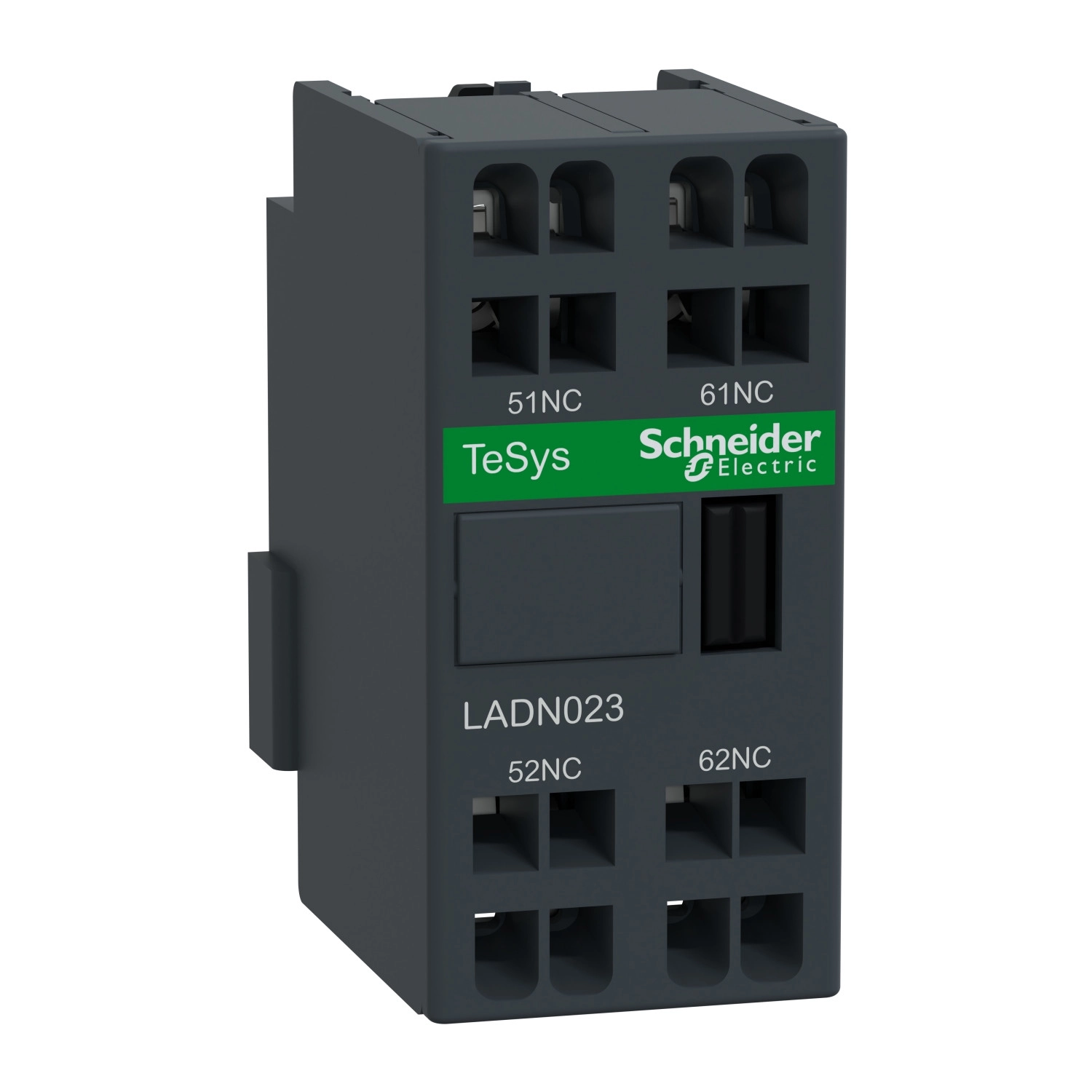

A Schneider Electric TeSys Deca sorozatú LADN023 típusú segédérintkező blokk egy kiváló minőségű, homloklapi szerelésű eszköz, amely 2 NC (záró) érintkezővel és rugós csatlakozókkal rendelkezik. Ez a termék kifejezetten a TeSys Deca CAD és TeSys Deca LC1D kontaktorokkal való együttes használatra lett tervezve, és kitűnő kiegészítő komponensként szolgál ipari vezérlő rendszerekben.
A LADN023 segédérintkező blokk pillanatnyi működésű, ami biztosítja a gyors és megbízható kapcsolást. Névleges üzemi feszültsége 690 V AC, 25-400 Hz frekvenciatartományban használható. A névleges üzemi áram értékei változnak a különböző alkalmazási kategóriákban: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, DC alkalmazásban pedig 0,55 A 125 V DC-13 vagy 0,1 A 600 V DC-13 értékkel számolhatunk. A hagyományos szabad levegőn mért termikus áram 10 A (60 °C-on). A készülék névleges szigetelési feszültsége 690 V az IEC 60947-5-1 szerint, valamint 600 V az UL 60947-5-1 és a CSA C22.2 No 60947-5-1 szabványoknak megfelelően.
A termék megfelel számos nemzetközi szabványnak, köztük az EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:30.2 szakasz, IEC 60335-2-40:JJ melléklet és UL 60335-2-40:JJ melléklet előírásainak. A LADN023 rendelkezik CB Scheme, UL, CSA, CCC, EAC és UKCA tanúsítványokkal, ami igazolja a termék magas minőségét és nemzetközi alkalmazhatóságát. A névleges bekapcsolási képesség 140 A AC, illetve 250 A DC az IEC 60947-5-1 szerint. A megengedett rövid idejű terhelés 100 A 60 °C-on 1 másodpercig, 120 A 60 °C-on 500 milliszekundumig, vagy 140 A 60 °C-on 100 milliszekundumig. A védelmi típus GG biztosíték 10 A.
A LADN023 mechanikai tartóssága rendkívül magas, 30 millió kapcsolási ciklust garantál. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V. A készülék különleges jellemzője az átfedés-mentes idő, amely a leenergetizáláskor és az energetizáláskor egyaránt 1,5 ms, így nincs átfedés az NC és NO érintkezők között. A szigetelési ellenállás értéke nagyobb mint 10 MOhm. A készülék rugós csatlakozókkal rendelkezik, amelyek 2 kábelt fogadnak, maximum 2,5 mm² keresztmetszettel, mind rugalmas, mind merev kivitelben. A termék méretei: magasság 48 mm, szélesség 26 mm, mélység 42 mm, színe sötétszürke. IP védettségi szintje IP20 az IEC 60529 szerint.
Fontos megjegyezni, hogy a Schneider Electric bejelentette a termék kifuttatását, a gyártás várhatóan 2026. szeptember 30-án ér véget. Amennyiben hosszú távon tervezel ezzel a komponenssel, érdemes ezt figyelembe venni és megfelelő mennyiségű készletet biztosítani vagy alternatív megoldást találni. A készülék normál környezetben használható, tárolási hőmérséklete -60...80 °C, üzemi hőmérséklete -5...60 °C, maximális üzemeltetési magassága pedig 3000 méter.
Schneider Electric TeSys D - LADN023 - Segédérintkező blokk, homloklapi, 2NY, rugós csatlakozás műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys, TeSys Deca
Terméknév: TeSys Deca
Termék típusa: Segédérintkező blokk
Eszköz rövid neve: LADN
Kompatibilitás: TeSys Deca CAD, TeSys Deca LC1D
Szerelési hely: Homlokoldal
Pólus-érintkező összetétel: 2 NC
Érintkező működés: Pillanatnyi
Villamos jellemzők
Névleges üzemi feszültség: 690 V AC 25...400 Hz
Névleges üzemi áram:
- 6 A 120 V AC-15 esetén
- 1,04 A 690 V AC-15 esetén
- 0,55 A 125 V DC-13 esetén
- 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség: 690 V IEC 60947-5-1 szerint, 600 V UL 60947-5-1 szerint, 600 V CSA C22.2 No 60947-5-1 szerint
Konvencionális szabad levegős termikus áram: 10 A (60 °C-on)
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Névleges bekapcsolási teljesítmény: 140 A AC az IEC 60947-5-1 szerint, 250 A DC az IEC 60947-5-1 szerint
Megengedett rövid idejű terhelés:
- 100 A 60 °C 1 s
- 120 A 60 °C 500 ms
- 140 A 60 °C 100 ms
Védelem típusa: GG biztosíték 10 A
Átfedés-mentes idő: 1,5 ms leenergizáláskor, nincs átfedés NC és NO érintkezők között; 1,5 ms energizáláskor, nincs átfedés NC és NO érintkezők között
Szigetelési ellenállás: > 10 MOhm
Mechanikai jellemzők
Mechanikai élettartam: 30 millió kapcsolási ciklus
Csatlakozások - sorkapcsok: Rugós sorkapcsok 2 kábel(ek) 2,5 mm² rugalmas kábelvég nélkül, Rugós sorkapcsok 2 kábel(ek) 2,5 mm² merev
Magasság: 48 mm
Szélesség: 26 mm
Mélység: 42 mm
Szín: Sötétszürke
Környezeti feltételek
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi környezeti hőmérséklet: -5...60 °C
Üzemi magasság: 3000 m
Tanúsítványok és szabványok
Szabványok: EN/IEC 60947-5-1, GB/T 14048.5, EN 50012, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:30.2 szakasz, IEC 60335-2-40:JJ melléklet, UL 60335-2-40:JJ melléklet
Terméktanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
Figyelmeztetés
Gyártás megszüntetése: 2026. szeptember 30-án
