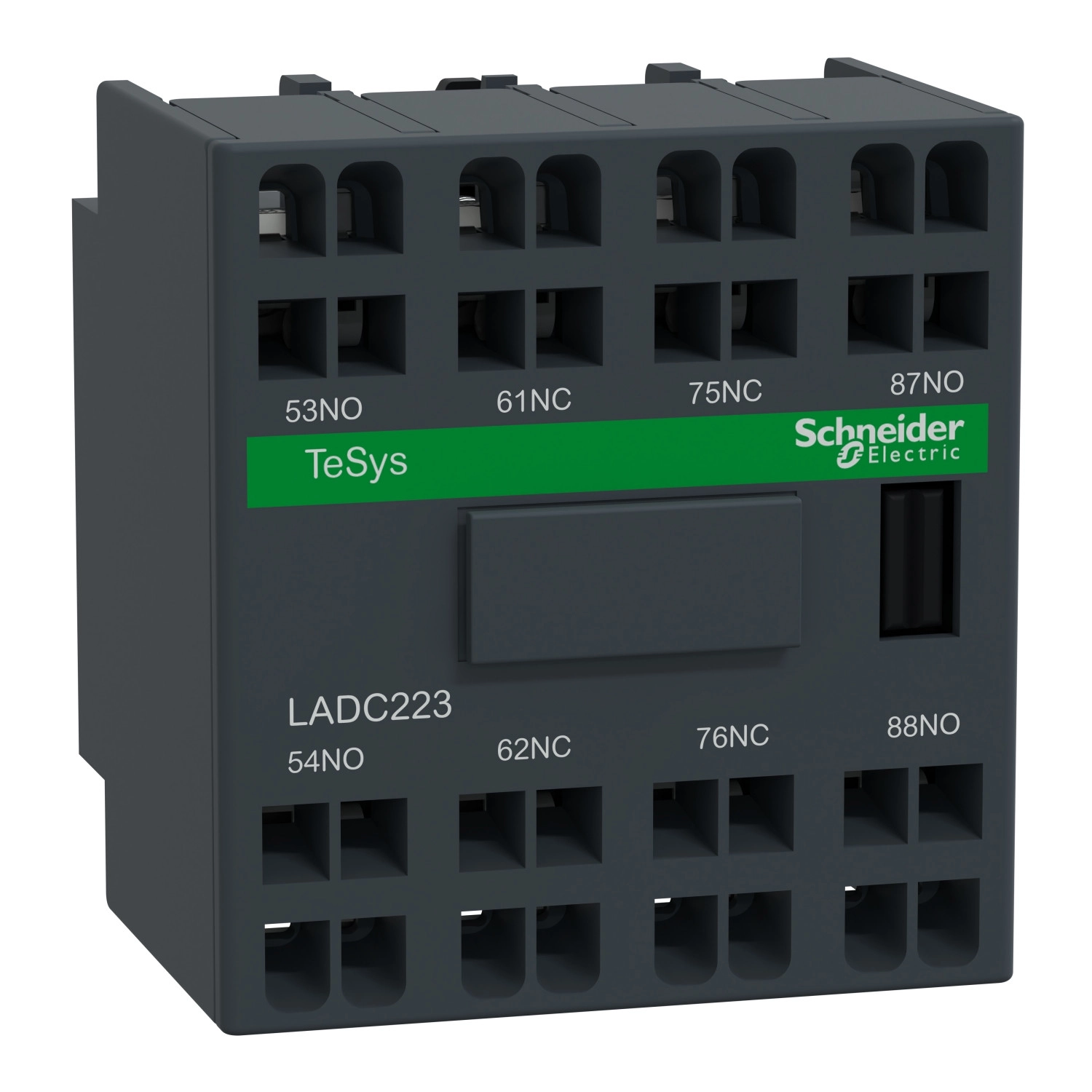

A Schneider Electric TeSys Deca LADC223 egy kiváló minőségű segédérintkező blokk, amely ideális választás ipari alkalmazásokhoz, ahol megbízható kapcsolási funkciókra van szükség. Ez a homloklapi szerelésű segédérintkező blokk 2NO+2NC (2 záró + 2 nyitó) érintkezővel rendelkezik, amelyek közül 1NO+1NC átlapolt (make before break) működésű, míg a többi érintkező pillanatnyi kapcsolású. A rugós csatlakozási rendszer gyors és megbízható bekötést biztosít, ami különösen előnyös vibrációnak kitett környezetben vagy olyan helyeken, ahol gyakori a karbantartás.
A TeSys Deca LADC223 segédérintkező kompatibilis a TeSys D CAD, TeSys D LC1D, TeSys Deca CAD és TeSys Deca LC1D típusú kontaktorokkal és mágneskapcsolókkal, így könnyen integrálható meglévő rendszerekbe is. A blokk névleges üzemi feszültsége 690V AC (25-400 Hz tartományban), ami széles körű felhasználást tesz lehetővé. Figyelemre méltó a különböző terhelési kategóriákban nyújtott teljesítménye: AC-15 kategóriában 6A 120V-nál és 1,04A 690V-nál, míg DC-13 kategóriában 0,55A 125V-nál és 0,1A 600V-nál. Ezek az értékek megfelelnek a legtöbb ipari alkalmazás követelményeinek, legyen szó akár elektromos motorok vezérléséről, világítási rendszerekről vagy más induktív terhelésekről.
A segédérintkező blokk kiemelkedő műszaki jellemzőkkel rendelkezik: szigetelési feszültsége 690V az IEC 60947-5-1 szerint, illetve 600V az UL és CSA szabványok szerint. Konvencionális szabad levegőn mért hőáram értéke 10A (60°C-on), ami megfelelő tartalékot biztosít a legtöbb alkalmazáshoz. Az eszköz megfelel az EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1 és GB/T 14048.5 szabványoknak, valamint rendelkezik CB, UL, CSA, EAC, CE és UKCA tanúsítványokkal is, ami igazolja a magas minőségi és biztonsági követelményeknek való megfelelést. A névleges záróképesség (Irms) értéke 140A AC és 250A DC az IEC 60947-5-1 szabvány szerint, ami kiváló rövidtávú túlterhelés-tűrést jelez. A blokk rövid idejű terhelhetősége 100A 1 másodpercig, 120A 500 milliszekundumig, illetve 140A 100 milliszekundumig, védelmét 10A-es GG típusú biztosíték biztosítja.
Mechanikai élettartama kiemelkedően magas, 30 millió kapcsolási ciklus, ami hosszú távú, karbantartásmentes működést biztosít. A minimális kapcsolási áram 5mA, míg a minimális kapcsolási feszültség 17V. Az átlapolási idő 1,5ms, míg a nem átlapolási idő szintén 1,5ms mind feszültség alá helyezéskor, mind feszültségmentesítéskor, biztosítva, hogy ne legyen átfedés az NC és NO érintkezők között. A szigetelési ellenállás nagyobb, mint 10 MOhm, ami kiváló elektromos szigetelést jelent. A csatlakozási lehetőségek rugalmasak: rugós terminálok 2 kábel csatlakoztatásához, amelyek lehetnek 2,5 mm² keresztmetszetű hajlékony kábelvégződés nélküli vagy 2,5 mm² keresztmetszetű merev kábelek. A kompakt kialakítás (48mm magasság, 44mm szélesség és 42mm mélység) és a mindössze 0,05kg súly könnyű beépítést tesz lehetővé még szűk helyeken is. Az IP20-as védettség és a TH védőkezelés megfelelő védelmet biztosít normál környezetben, míg a működési hőmérséklet-tartomány (-5...60°C) és a tárolási hőmérséklet-tartomány (-60...80°C) szinte minden alkalmazási környezetben megfelelő teljesítményt garantál, akár 3000m tengerszint feletti magasságig.
Schneider Electric TeSys D - LADC223 - Segédérintkező blokk, homloklapi, 2Z+2NY, rugós csatlakozás, átlapolt műszaki adatok
Fő jellemzők
Termékcsalád: TeSys, TeSys Deca
Terméknév: TeSys Deca
Termék típusa: Segédérintkező blokk
Kompatibilitás: TeSys D CAD, TeSys D LC1D, TeSys Deca CAD, TeSys Deca LC1D
Szerelési helyzet: Homloklapi
Érintkező összetétel: 2 NO + 2 NC (2 záró + 2 nyitó)
Érintkezők működése: Átlapolt (make before break) 1 NO + 1 NC, Pillanatnyi 1 NO + 1 NC
Villamos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]: 690 V (IEC 60947-5-1 szerint), 600 V (UL szerint), 600 V (CSA szerint)
Konvencionális szabad levegőn mért hőáram [Ith]: 10 A (60 °C-on)
Névleges záróképesség (Irms): 140 A AC (IEC 60947-5-1 szerint), 250 A DC (IEC 60947-5-1 szerint)
Megengedett rövid idejű terhelés: 100 A 1 s, 120 A 500 ms, 140 A 100 ms
Védelmi típus: GG biztosíték 10 A
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átlapolási idő: 1,5 ms
Nem átlapolási idő: 1,5 ms feszültségmentesítéskor (nincs átfedés NC és NO érintkező között), 1,5 ms feszültség alá helyezéskor (nincs átfedés NC és NO érintkező között)
Szigetelési ellenállás: > 10 MOhm
Mechanikai jellemzők
Mechanikai élettartam: 30 millió kapcsolási ciklus
Csatlakozások: Rugós terminálok 2 kábel csatlakoztatásához (2,5 mm² hajlékony kábelvégződés nélkül vagy 2,5 mm² merev)
Méretek: Magasság 48 mm, Szélesség 44 mm, Mélység 42 mm
Nettó tömeg: 0,05 kg
Környezeti jellemzők
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP20 (IEC 60529 szerint)
Védőkezelés: TH (IEC 60068 szerint)
Környezeti hőmérséklet tároláskor: -60...80 °C
Környezeti hőmérséklet működés közben: -5...60 °C
Üzemi magasság: 3000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5
Termék tanúsítványok: CB, UL, CSA, EAC, CE, UKCA
