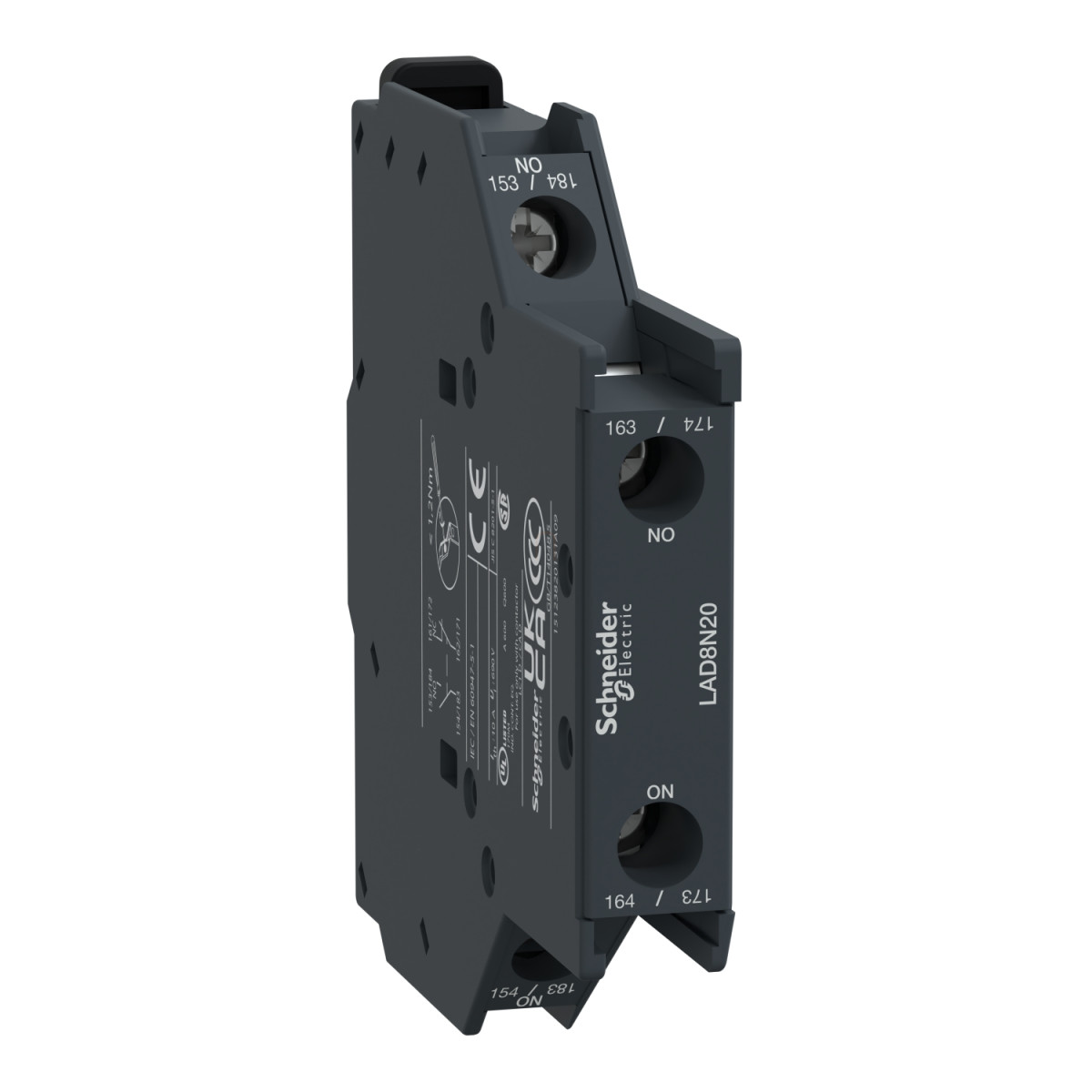

A Schneider Electric TeSys D sorozatú LAD8N20 segédérintkező blokk egy kompakt és robusztus kialakítású, oldalsó rögzítésű segédérintkezőt kínál ipari alkalmazásokhoz. Ez a 2NO (két záró) konfigurációjú érintkezőblokk tökéletes választás vezérlőrendszerek, jelzőáramkörök és automatizálási rendszerek kiegészítéséhez, ahol megbízható visszajelzésre vagy segédfunkcióra van szükség.
A termék a TeSys Deca családhoz tartozik, és kompatibilis a széles termékspektrummal, beleértve a TeSys Deca LC1D09...95 AC tekercsű, LC1D40A...80A AC tekercsű, LC1D115/150 kontaktorokat, valamint a TeSys Deca CAD AC tekercsű és TeSys F LC1F típusokat. Ez a kompatibilitás biztosítja, hogy a LAD8N20 segédérintkező blokk könnyen integrálható a már meglévő rendszerekbe, növelve ezzel a rugalmasságot és a bővíthetőséget.
A LAD8N20 segédérintkező blokk kiemelkedő műszaki jellemzőkkel rendelkezik. 690 V AC névleges üzemi feszültséggel működik 25-400 Hz frekvenciatartományban, és különböző névleges üzemi áramokkal bír: 6 A 120 V AC-15-nél, 1,04 A 690 V AC-15-nél, 0,55 A 125 V DC-13-nál, valamint 0,1 A 600 V DC-13-nál. A termék 690 V névleges szigetelési feszültséggel rendelkezik az IEC 60947-5-1 szabványnak megfelelően, illetve 600 V-tal az UL és CSA előírások szerint. A hagyományos szabad levegőn történő termikus áramerősség 10 A (60 °C-on). A készülék pillanatnyi működési módban kapcsol, ami azonnali reakciót biztosít a vezérlőjelekre.
A LAD8N20 kiváló kapcsolási teljesítménnyel rendelkezik, 140 A AC és 250 A DC névleges bekapcsolási képességgel az IEC 60947-5-1 szabvány szerint. Megengedett rövid idejű terhelhetősége: 100 A 1 másodpercig, 120 A 500 milliszekundumig, valamint 140 A 100 milliszekundumig. A védelmi típusa GG biztosíték 10 A. A mechanikai tartóssága kiemelkedő, 30 millió kapcsolási ciklus, ami hosszú élettartamot és megbízható működést garantál. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség pedig 17 V. Nem átfedési ideje 1,5 ms mind kikapcsoláskor, mind bekapcsoláskor, biztosítva, hogy nincs átfedés az NC és NO érintkezők között. A szigetelési ellenállás nagyobb mint 10 MOhm, ami kiváló elektromos szigetelést biztosít.
Schneider Electric TeSys D - LAD8N20 - Segédérintkező blokk, oldalsó, 2Z, csavaros csatlakozás műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Deca
Termék típusa: Segédérintkező blokk
Kompatibilitás: TeSys Deca LC1D09...95 AC tekercs, TeSys Deca LC1D40A...80A AC tekercs, TeSys Deca LC1D115/150, TeSys Deca CAD AC tekercs, TeSys F LC1F
Rögzítési hely: Oldalsó
Érintkező összetétel: 2 NO (záró)
Érintkező működés: Pillanatnyi
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-5-1 szerint, 600 V az UL szerint, 600 V a CSA szerint
Konvencionális szabad levegős termikus áram [Ith]: 10 A (60 °C-on)
Névleges bekapcsolási képesség [Irms]: 140 A AC az IEC 60947-5-1 szerint, 250 A DC az IEC 60947-5-1 szerint
Megengedett rövid idejű terhelés: 100 A 1 s, 120 A 500 ms, 140 A 100 ms
Védelmi típus: GG biztosíték 10 A
Mechanikai élettartam: 30 millió kapcsolási ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Nem átfedési idő: 1,5 ms kikapcsoláskor nincs átfedés az NC és NO érintkező között, 1,5 ms bekapcsoláskor nincs átfedés az NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Csatlakozások és méretek
Csatlakozók - kapcsok: Csavaros kapcsok 1 kábel(ek) 1...4 mm² rugalmas kábelvéggel, Csavaros kapcsok 1 kábel(ek) 1...4 mm² rugalmas kábelvég nélkül, Csavaros kapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvéggel, Csavaros kapcsok 2 kábel(ek) 1...4 mm² rugalmas kábelvég nélkül, Csavaros kapcsok 1 kábel(ek) 1...4 mm² merev kábelvég nélkül, Csavaros kapcsok 2 kábel(ek) 1...4 mm² merev kábelvég nélkül
Meghúzási nyomaték: 1,7 Nm - lapos csavarhúzóval Ø 6 mm, 1,7 Nm - Philips No 2 csavarhúzóval, 1,7 Nm - pozidriv No 2 csavarhúzóval
Magasság: 72 mm
Szélesség: 12,5 mm
Mélység: 71,3 mm
Környezeti jellemzők
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP20 az IEC 60529 szerint
Védőkezelés: TH az IEC 60068 szerint
Környezeti levegő hőmérséklete tároláshoz: -60...80 °C
Környezeti levegő hőmérséklete működéshez: -5...60 °C
Üzemi magasság: 3000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:30.2 pont, IEC 60335-2-40:JJ melléklet, UL 60335-2-40:JJ melléklet
Terméktanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
