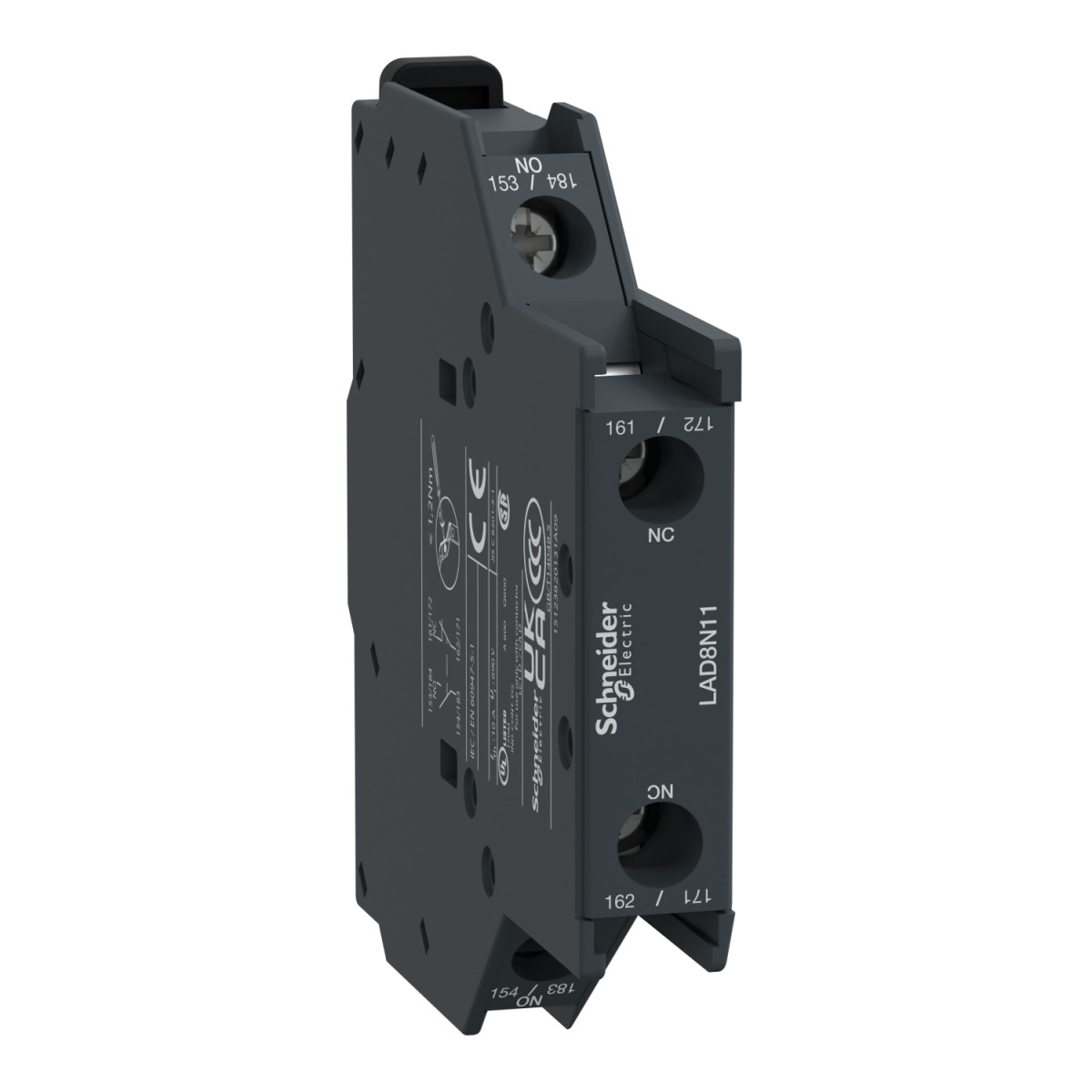

A Schneider Electric TeSys Deca LAD8N11 segédérintkező blokk egy professzionális ipari kapcsolóelem, amely nélkülözhetetlen komponense a modern villamos kapcsolószekrényeknek és vezérlőrendszereknek. Ez a kompakt, oldalsó rögzítésű segédérintkező blokk 1NO+1NC (1 záró + 1 nyitó) érintkező konfigurációval rendelkezik, amely ideális megoldást kínál különböző vezérlési és visszajelzési feladatokhoz az ipari automatizálás területén.
A LAD8N11 modell tökéletesen kompatibilis a TeSys Deca sorozat számos tagjával, beleértve a TeSys Deca LC1D09...95 AC tekercsű, TeSys Deca LC1D115/150, TeSys Deca LC1D40A...80A AC tekercsű, TeSys Deca CAD AC tekercsű és TeSys F LC1F kontaktorokat. Ez a széles kompatibilitási tartomány biztosítja, hogy a segédérintkező blokk sokoldalúan felhasználható legyen különböző ipari alkalmazásokban. A csavaros csatlakozás megbízható és stabil elektromos kötést tesz lehetővé, miközben a rögzítőcsavarok 1,7 Nm nyomatékkal történő meghúzása biztosítja a hosszú távú üzembiztonságot.
A Schneider Electric TeSys D LAD8N11 segédérintkező technikai paraméterei kimagaslóak: 690 V AC névleges üzemi feszültség 25...400 Hz frekvenciatartománnyal, 6 A névleges üzemi áram 120 V AC-15 kategóriában. Egyenáramú alkalmazásoknál 0,55 A névleges üzemi áram 125 V DC-13 kategóriában, illetve 0,1 A 600 V DC-13 esetén. A termék szigetelési feszültsége 690 V az IEC 60947-5-1 szabvány szerint, illetve 600 V az UL és CSA előírásoknak megfelelően. A konvencionális szabad levegőben történő termikus áram értéke 10 A (60 °C-on). A termék pillanatműködésű érintkezőkkel rendelkezik, melyek kiváló kapcsolási jellemzőket biztosítanak a különböző alkalmazási területeken.
A LAD8N11 modell kiemelkedő műszaki jellemzői között szerepel a 140 A AC névleges bekapcsolási képesség az IEC 60947-5-1 szabvány szerint, illetve 250 A DC érték ugyanezen szabvány alapján. A rövid idejű megengedett terhelés 100 A 1 másodpercig, 120 A 500 milliszekundumig, illetve 140 A 100 milliszekundumig. A védelmi típus GG biztosíték 10 A. A mechanikai élettartam kiemelkedő: 30 millió kapcsolási ciklus, amely hosszú távú, megbízható működést garantál ipari környezetben is. A minimális kapcsolási áram 5 mA, míg a minimális kapcsolási feszültség 17 V. A készülék non-overlap ideje 1,5 ms mind kikapcsoláskor, mind bekapcsoláskor, amely biztosítja, hogy a nyitó és záró érintkezők között nincs átfedés a kapcsolási folyamat során. A szigetelési ellenállás értéke nagyobb, mint 10 MOhm, ami kiváló elektromos szigetelést biztosít.
Schneider Electric TeSys D - LAD8N11 - Segédérintkező blokk, oldalsó, 1Z+1NY, csavaros csatlakozás műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Deca
Termék típusa: Segédérintkező blokk
Kompatibilitás: TeSys Deca LC1D09...95 AC tekercs, TeSys Deca LC1D115/150, TeSys Deca LC1D40A...80A AC tekercs, TeSys Deca CAD AC tekercs, TeSys F LC1F
Rögzítési hely: Oldalsó
Pólusösszetétel: 1 NO + 1 NC (1 záró + 1 nyitó)
Érintkező működés: Pillanatműködésű
Villamos paraméterek
Névleges üzemi feszültség: 690 V AC 25...400 Hz
Névleges üzemi áram: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség: 690 V IEC 60947-5-1 szerint, 600 V UL szerint, 600 V CSA szerint
Konvencionális szabad levegőben történő termikus áram: 10 A (60 °C-on)
Névleges bekapcsolási képesség: 140 A AC IEC 60947-5-1 szerint, 250 A DC IEC 60947-5-1 szerint
Megengedett rövid idejű terhelés: 100 A 1 s, 120 A 500 ms, 140 A 100 ms
Védelmi típus: GG biztosíték 10 A
Mechanikai élettartam: 30 millió ciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Non-overlap idő: 1,5 ms kikapcsoláskor nincs átfedés NC és NO érintkező között, 1,5 ms bekapcsoláskor nincs átfedés NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Csatlakozások
Csatlakozási típus: Csavaros szorító kapcsok 1 kábel(ek) 1...4 mm² rugalmas kábelvéggel, Csavaros szorító kapcsok 1 kábel(ek) 1...4 mm² rugalmas kábelvég nélkül, Csavaros szorító kapcsok 2 kábel(ek) 1...2,5 mm² rugalmas kábelvéggel, Csavaros szorító kapcsok 2 kábel(ek) 1...4 mm² rugalmas kábelvég nélkül, Csavaros szorító kapcsok 1 kábel(ek) 1...4 mm² merev kábelvég nélkül, Csavaros szorító kapcsok 2 kábel(ek) 1...4 mm² merev kábelvég nélkül
Meghúzási nyomaték: 1,7 N.m - lapos csavarhúzóval Ø 6 mm, 1,7 N.m - Philips No 2 csavarhúzóval, 1,7 N.m - pozidriv No 2 csavarhúzóval
Méretek
Magasság: 72 mm
Szélesség: 12,5 mm
Mélység: 71,3 mm
Környezeti paraméterek
Környezeti jellemző: Normál környezet
IP védettségi szint: IP20 IEC 60529 szerint
Védő kezelés: TH IEC 60068 szerint
Tárolási környezeti hőmérséklet: -60...80 °C
Üzemi környezeti hőmérséklet: -5...60 °C
Üzemi magasság: 3000 m
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ
Terméktanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
