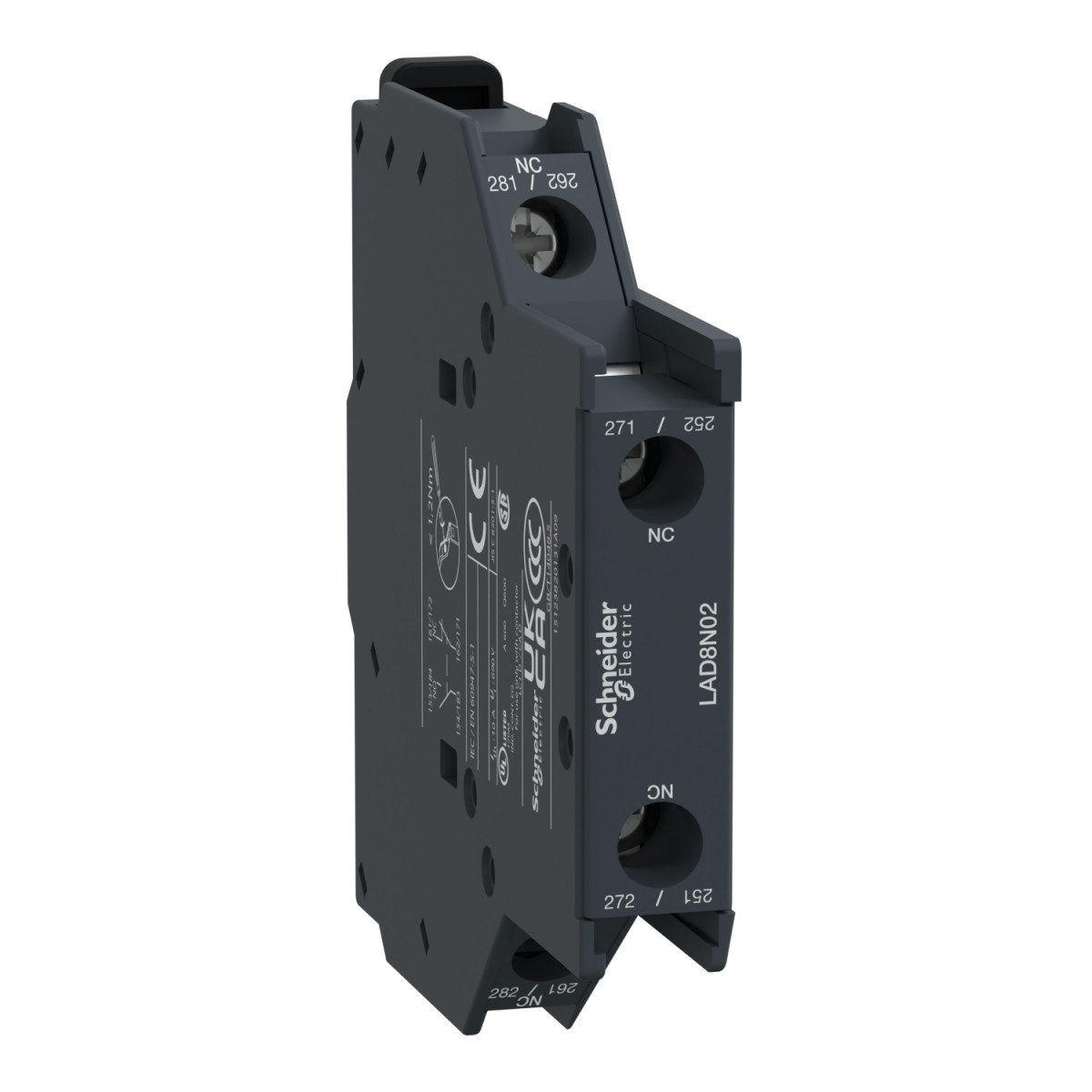

A Schneider Electric TeSys Deca termékcsalád LAD8N02 segédérintkező blokkja egy professzionális ipari megoldás, amely villamos kapcsolókészülékek működési állapotának jelzéséhez és vezérléséhez használható. Ez az oldalsó rögzítésű segédérintkező blokk 2NC (két zárt) érintkezővel rendelkezik, ami megbízható jelzést biztosít különböző automatizálási és vezérlési alkalmazásokban.
A LAD8N02 kompatibilis a TeSys Deca kontaktorcsalád számos tagjával, beleértve az LC1D80...D95, LC1D09...95 AC tekercsű, LC1D40A...80A AC tekercsű, LC1D115/150, TeSys Deca CAD AC tekercsű, valamint TeSys F LC1F modelleket. Ez a kompatibilitás jelentősen növeli a felhasználási területét és rugalmasságát az ipari alkalmazásokban. Az érintkezők működése azonnali, így gyors visszajelzést biztosít a kapcsolódó berendezés állapotáról.
A segédérintkező blokk kiemelkedő villamos jellemzőkkel rendelkezik: 690 V AC névleges üzemi feszültség 25...400 Hz frekvenciatartományban, 6 A névleges üzemi áram 120 V AC-15 szabvány szerint, valamint 1,04 A 690 V AC-15 esetén. Egyenáramú alkalmazásoknál 0,55 A 125 V DC-13, illetve 0,1 A 600 V DC-13 szabvány szerint. A névleges szigetelési feszültség 690 V az IEC 60947-5-1 szabványnak megfelelően, illetve 600 V az UL és CSA szabványok szerint. A hagyományos szabad levegőben mért termikus áram értéke 10 A 60 °C-on. A készülék megfelel számos nemzetközi szabványnak, köztük az EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:30.2 bekezdés, IEC 60335-2-40:JJ melléklet, és UL 60335-2-40:JJ melléklet előírásainak. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CB Scheme, UL, CSA, CCC, EAC és UKCA minősítéseket.
A LAD8N02 kiegészítő műszaki jellemzői között szerepel a 140 A AC és 250 A DC névleges bekapcsolási képesség az IEC 60947-5-1 szerint. A megengedett rövid idejű terhelhetőség 100 A 1 másodpercig, 120 A 500 milliszekundumig, illetve 140 A 100 milliszekundumig. A védelmi típus GG biztosíték 10 A. A mechanikai élettartam rendkívül magas, 30 millió kapcsolási ciklus, ami tartós és megbízható működést biztosít ipari környezetben. A minimális kapcsolási áram 5 mA, a minimális kapcsolási feszültség 17 V. Az átfedés-mentes idő 1,5 ms mind feszültségmentesítéskor, mind feszültség alá helyezéskor, így nincs átfedés az NC és NO érintkezők között. A szigetelési ellenállás meghaladja a 10 MOhm értéket, ami kiváló elektromos szigetelést biztosít. A termék csavaros kapcsokkal rendelkezik, amelyek különböző vezetékméreteket és -típusokat fogadnak, a meghúzási nyomaték 1,7 Nm. A segédérintkező blokk méretei: 72 mm magasság, 12,5 mm szélesség és 71,3 mm mélység, ami kompakt kialakítást eredményez.
Schneider Electric TeSys D - LAD8N02 - Segédérintkező blokk, oldalsó, 2NY, csavaros csatlakozás műszaki adatok
Általános jellemzők
Termékcsalád: TeSys
Terméknév: TeSys Deca
Termék típusa: Segédérintkező blokk
Kompatibilitás: LC1D80...D95
Kompatibilis termékcsaládok: TeSys Deca LC1D09…95 AC tekercs, TeSys Deca LC1D40A…80A AC tekercs, TeSys Deca LC1D115/150, TeSys Deca CAD AC tekercs, TeSys F LC1F
Felszerelési hely: Oldalsó
Érintkező összetétel: 2 NC (zárt)
Érintkezők működése: Azonnali
Villamos jellemzők
Névleges üzemi feszültség [Ue]: 690 V AC 25...400 Hz
Névleges üzemi áram [Ie]: 6 A 120 V AC-15 esetén, 1,04 A 690 V AC-15 esetén, 0,55 A 125 V DC-13 esetén, 0,1 A 600 V DC-13 esetén
Névleges szigetelési feszültség [Ui]: 690 V IEC 60947-5-1 szerint, 600 V UL szerint, 600 V CSA szerint
Hagyományos szabad levegőben mért termikus áram [Ith]: 10 A (60 °C-on)
Szabványok: EN/IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, IEC 60335-1:30.2 bekezdés, IEC 60335-2-40:JJ melléklet, UL 60335-2-40:JJ melléklet
Termék tanúsítványok: CB Scheme, UL, CSA, CCC, EAC, UKCA
Kiegészítő műszaki adatok
Irms névleges bekapcsolási képesség: 140 A AC IEC 60947-5-1 szerint, 250 A DC IEC 60947-5-1 szerint
Megengedett rövid idejű terhelés: 100 A 1 s, 120 A 500 ms, 140 A 100 ms
Védelmi típus: GG biztosíték 10 A
Mechanikai élettartam: 30 Mciklus
Minimális kapcsolási áram: 5 mA
Minimális kapcsolási feszültség: 17 V
Átfedés-mentes idő: 1,5 ms feszültségmentesítéskor, nincs átfedés az NC és NO érintkező között; 1,5 ms feszültség alá helyezéskor, nincs átfedés az NC és NO érintkező között
Szigetelési ellenállás: > 10 MOhm
Csatlakozás és szerelés
Csatlakozók - kapcsok: Csavaros kapcsok 1 vezeték(ek) 1…4 mm² flexibilis kábelvéggel, csavaros kapcsok 1 vezeték(ek) 1…4 mm² flexibilis kábelvég nélkül, csavaros kapcsok 2 vezeték(ek) 1…2,5 mm² flexibilis kábelvéggel, csavaros kapcsok 2 vezeték(ek) 1…4 mm² flexibilis kábelvég nélkül, csavaros kapcsok 1 vezeték(ek) 1…4 mm² merev kábelvég nélkül, csavaros kapcsok 2 vezeték(ek) 1…4 mm² merev kábelvég nélkül
Meghúzási nyomaték: 1,7 Nm - lapos csavarhúzóval Ø 6 mm, 1,7 Nm - Philips 2-es csavarhúzóval, 1,7 Nm - pozidriv 2-es csavarhúzóval
Méretek
Magasság: 72 mm
Szélesség: 12,5 mm
Mélység: 71,3 mm
Környezeti feltételek
Környezeti jellemző: Normál környezet
IP védettségi fokozat: IP20 IEC 60529 szerint
Védőkezelés: TH IEC 60068 szerint
Környezeti tárolási hőmérséklet: -60…80 °C
Környezeti üzemi hőmérséklet: -5…60 °C
Üzemi magasság: 3000 m
