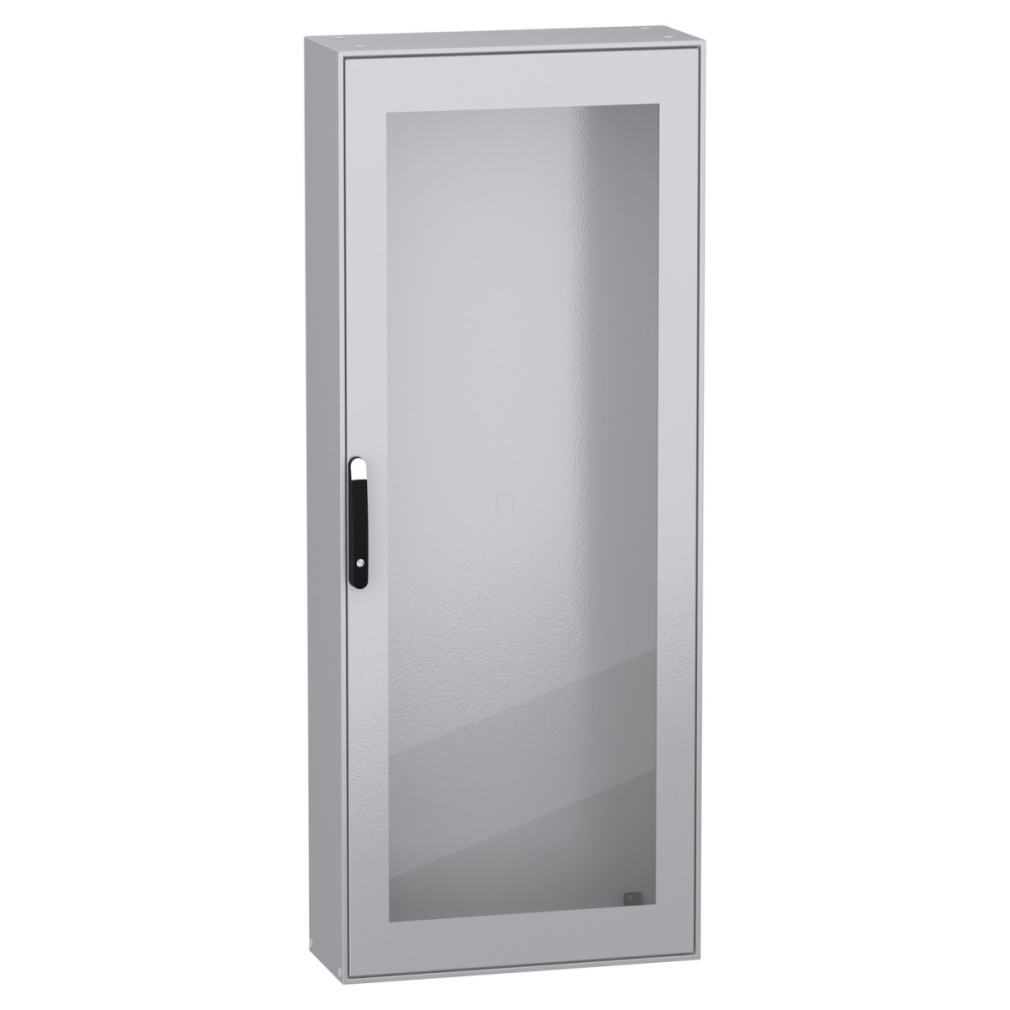

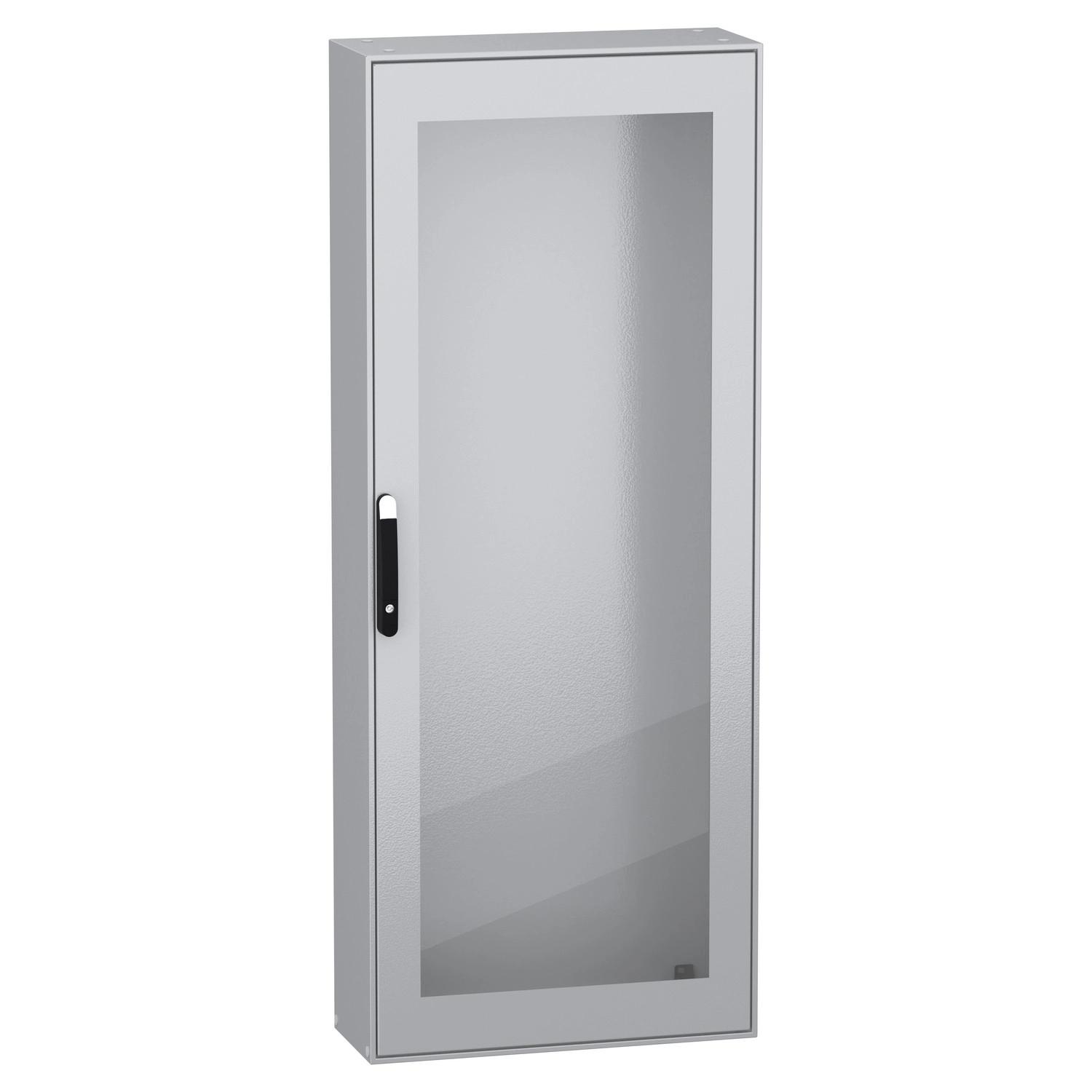

A Schneider Electric PanelSeT SM kompakt kapcsolószekrény az ipari környezetben használható, megbízható elektromos berendezés-védelmi megoldások egyik kiemelkedő képviselője. A NSYSM20830T típusjelzésű, üvegezett ajtóval ellátott változat különösen olyan alkalmazási területeken népszerű, ahol a berendezések folyamatos vizuális ellenőrzése szükséges a szekrény kinyitása nélkül.
Ez a padlón álló kivitelű kapcsolószekrény 2000 mm magasságú, 800 mm szélességű és 300 mm mélységű, ami ideális teret biztosít nagyobb méretű elektromos elosztórendszerek, vezérlőelemek és automatizálási berendezések elhelyezésére. A szekrény konstrukciója rendkívül stabil: elülső része merev keretet alkot hegesztett sarkokkal, míg a test egyetlen darabból áll hegesztett hátlappal. Az üvegezett ajtó Securit biztonsági üvegből készült, amely ütésállósága mellett is átláthatóságot biztosít, így a belső komponensek állapota bármikor ellenőrizhető. A termék IP55 védelmi besorolása biztosítja a por és vízsugár elleni védelmet, míg az IK08 fokozat garantálja a mechanikai behatások elleni ellenállóképességet.
A NSYSM20830T számos praktikus funkciót kínál a mindennapi használat során. Az ajtó 120 fokos nyitási szöggel és reverzibilis kialakítással rendelkezik, így a telepítés során a nyitásirány a helyi igényeknek megfelelően választható. A 4 pontos zárrendszer és az 5 mm-es dupla rúdbetéttel ellátott fogantyú maximális biztonságot nyújt az illetéktelen hozzáférés ellen. A szekrény anyaga acéllemez, felületkezelése epoxy-poliészter porbevonat, amely tartós korrózióvédelmet biztosít. Színe a szekrénytestre vonatkozóan RAL 7035 (szürke), míg a fogantyú RAL 9005 (fekete) színű, ami illeszkedik az ipari környezetbe. A szekrény összetétele 1 testből, 1 kábel tömszelence lemezből, 1 zárrendszerből fogantyúval, 4 szerelőlap konzolból és 1 ajtóból áll. Az ajtó csavaros zsanérral, a szerelőlap konzolok pedig csavarokkal eltávolíthatók, ami megkönnyíti a karbantartást és a módosításokat.
A PanelSeT SM kompakt kapcsolószekrény megfelel a nemzetközi előírásoknak és szabványoknak, többek között az IEC 62208 szabványnak. A termék UL, BV és DNV tanúsítványokkal rendelkezik, ami garantálja a minőséget és a megbízhatóságot. A sokoldalú felhasználhatóságot biztosító többcélú alkalmazási lehetőségek miatt ideális választás lehet ipari létesítmények, gyártósorok, energiaelosztó rendszerek és automatizált berendezések számára. A Schneider Electric NSYSM20830T típusjelű kapcsolószekrénye a magas minőségű anyaghasználat és a precíz gyártástechnológia révén hosszú távú, megbízható működést biztosít a legkülönbözőbb ipari környezetekben.
Schneider Electric Spacial SM - NSYSM20830T -SM átlátszó ajtóval szerelőlap nélkül (2000*800*300) műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Terméknév: PanelSeT SM
Terméktípus: Kompakt kapcsolószekrény
Alkalmazás: Többcélú
Telepítési tartozék típusa: Padlón álló
Fizikai jellemzők
Magasság: 2000 mm
Szélesség: 800 mm
Mélység: 300 mm
Nettó súly: 74 kg
Szerkezeti jellemzők
Eszköz összetétele: 1 test, 1 kábel tömszelence lemez, 1 zárrendszer fogantyúval, 4 szerelőlap konzol, 1 ajtó

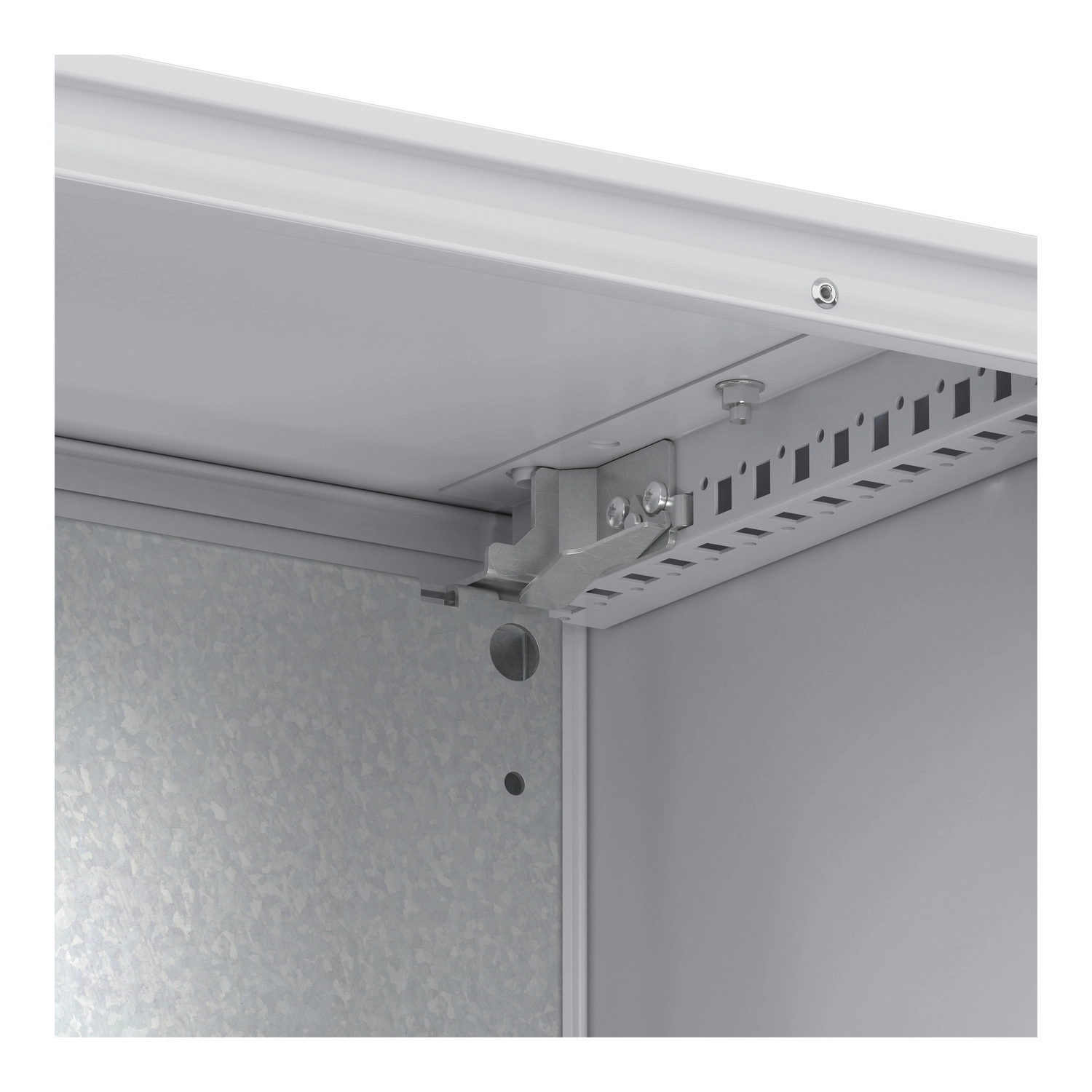

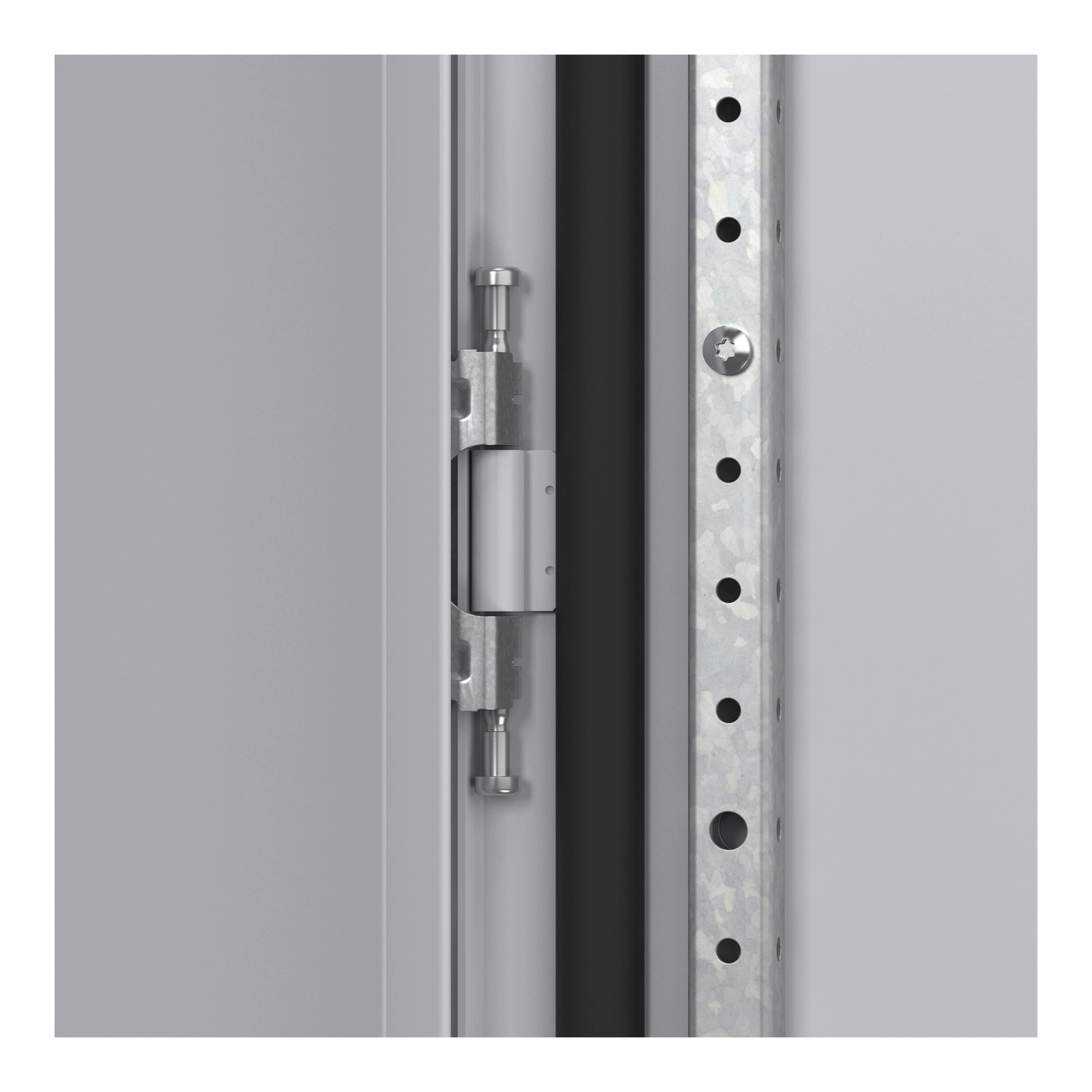

Eltávolítható részek: Ajtó csavaros zsanérral, Szerelőlap konzol csavarokkal
Ajtók száma: Elöl: 1 ajtó
Ajtónyitási oldal: Reverzibilis (120°)
Ajtó típusa: Üvegezett

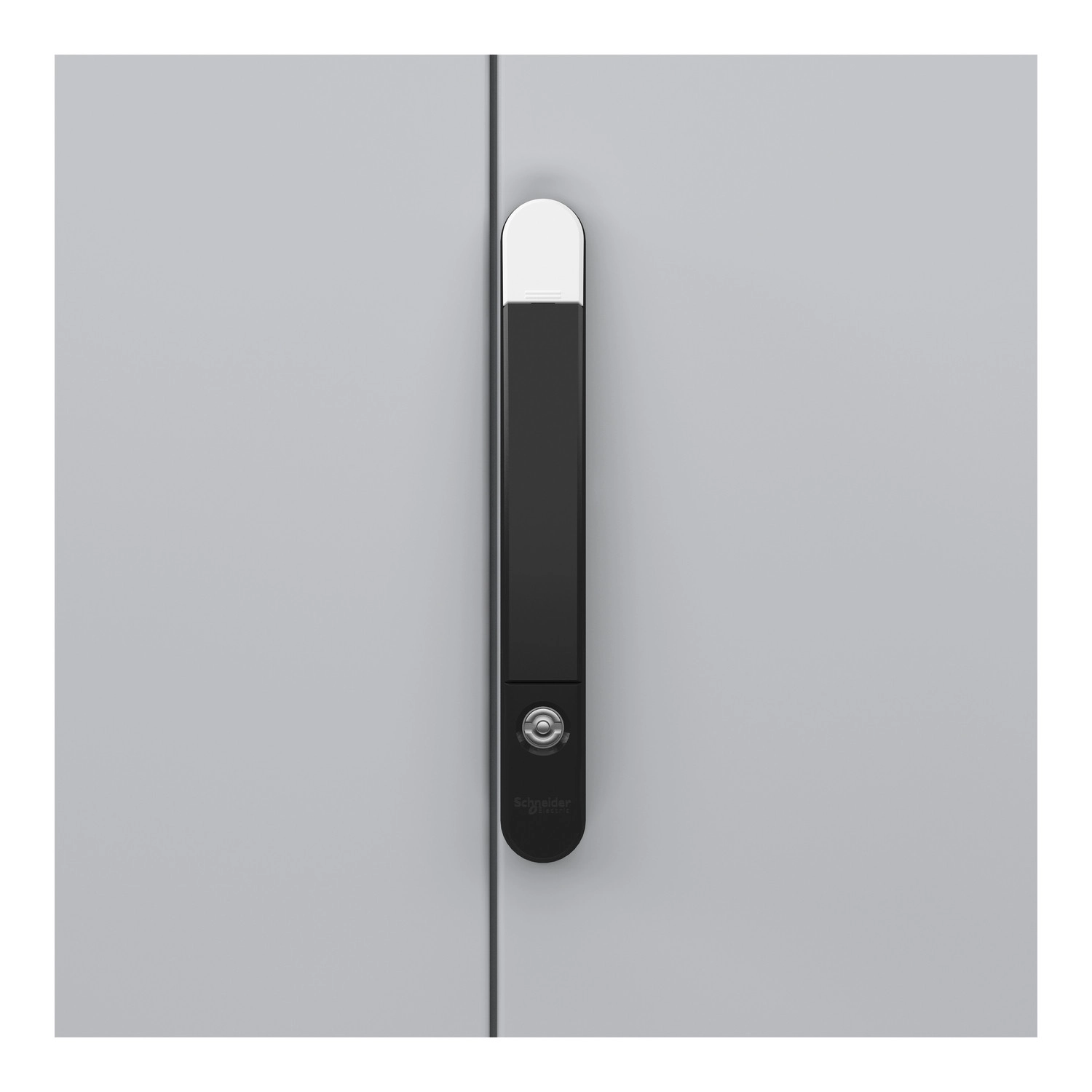

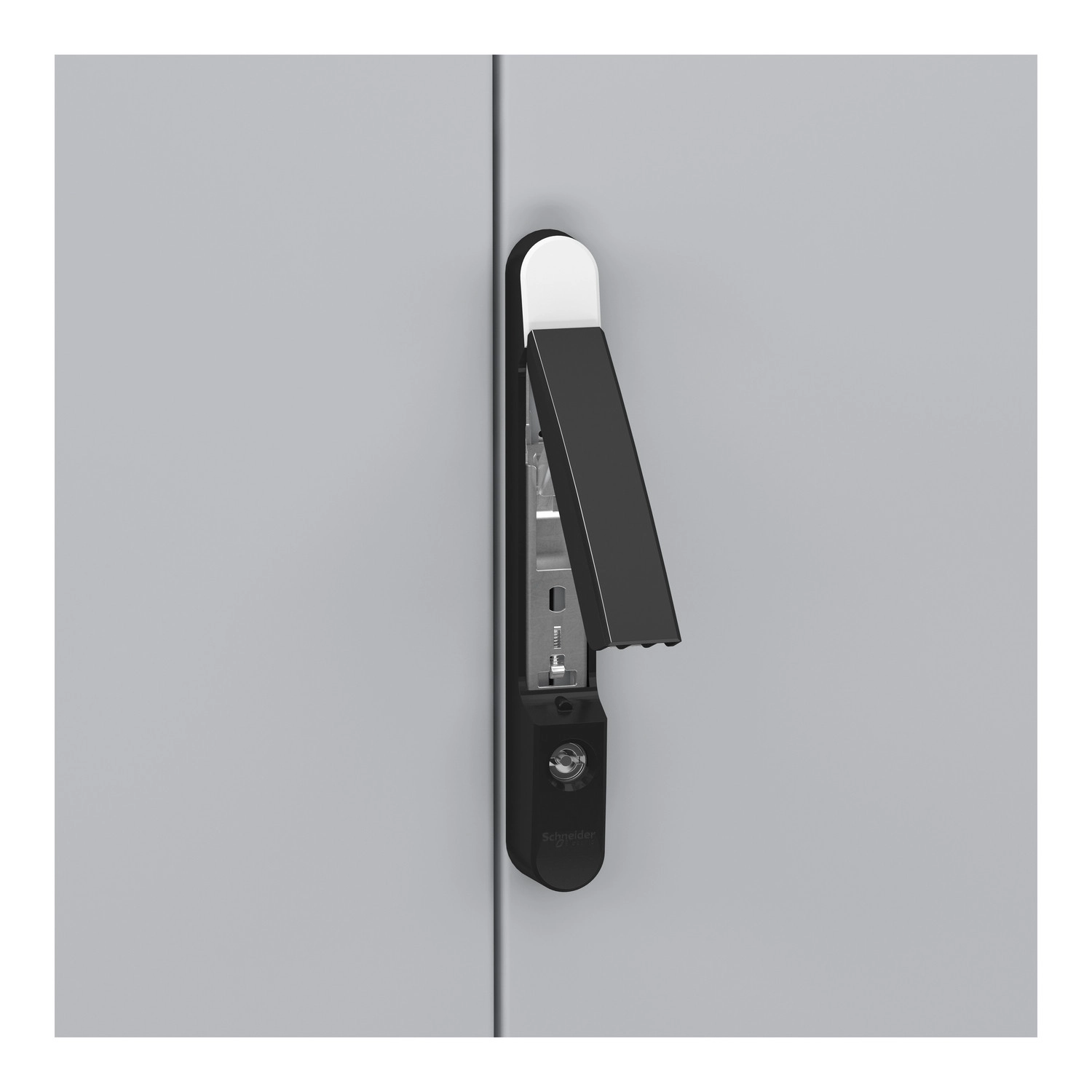

Zár típusa: 4 pontos zárrendszer, fogantyú 5 mm-es dupla rúdbetéttel

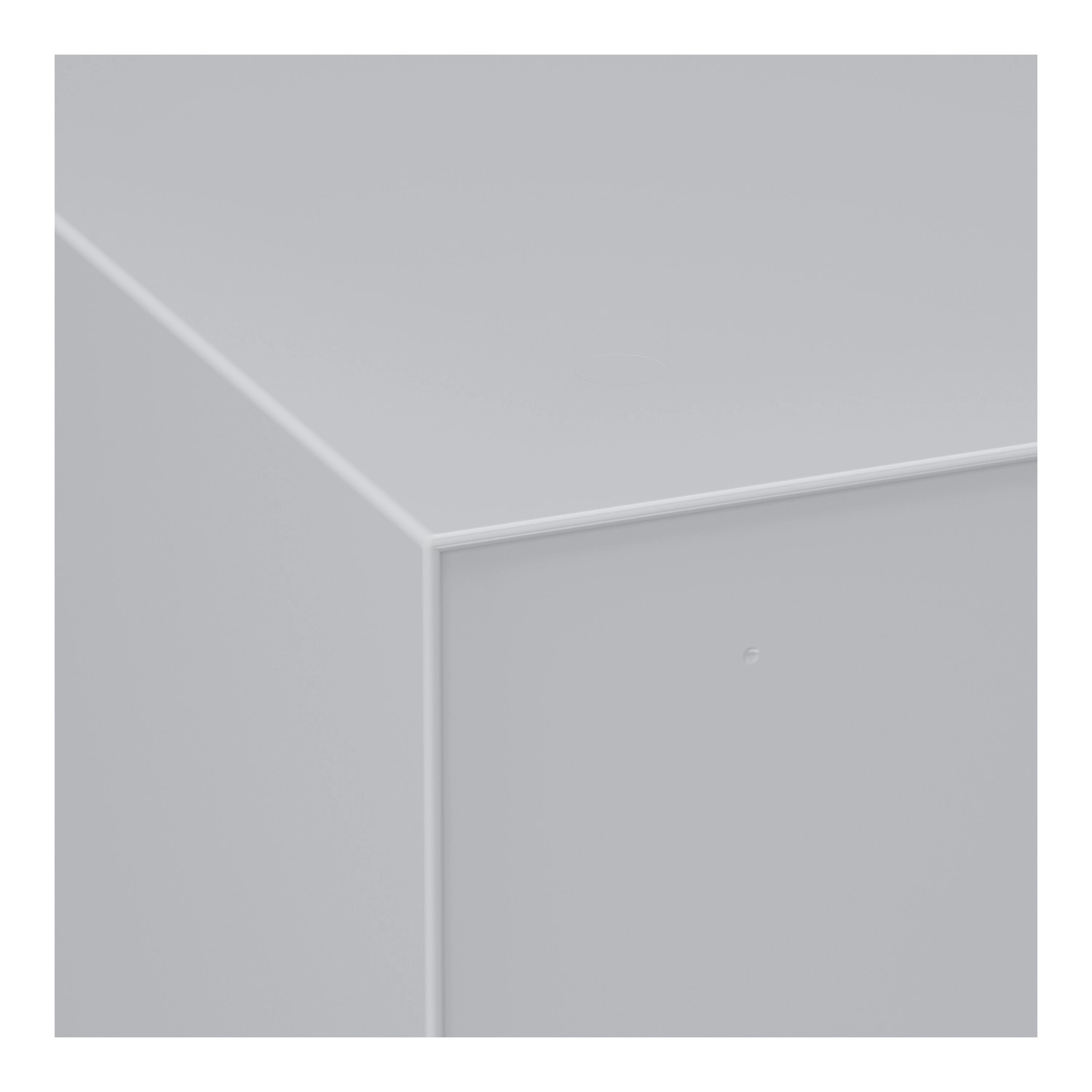

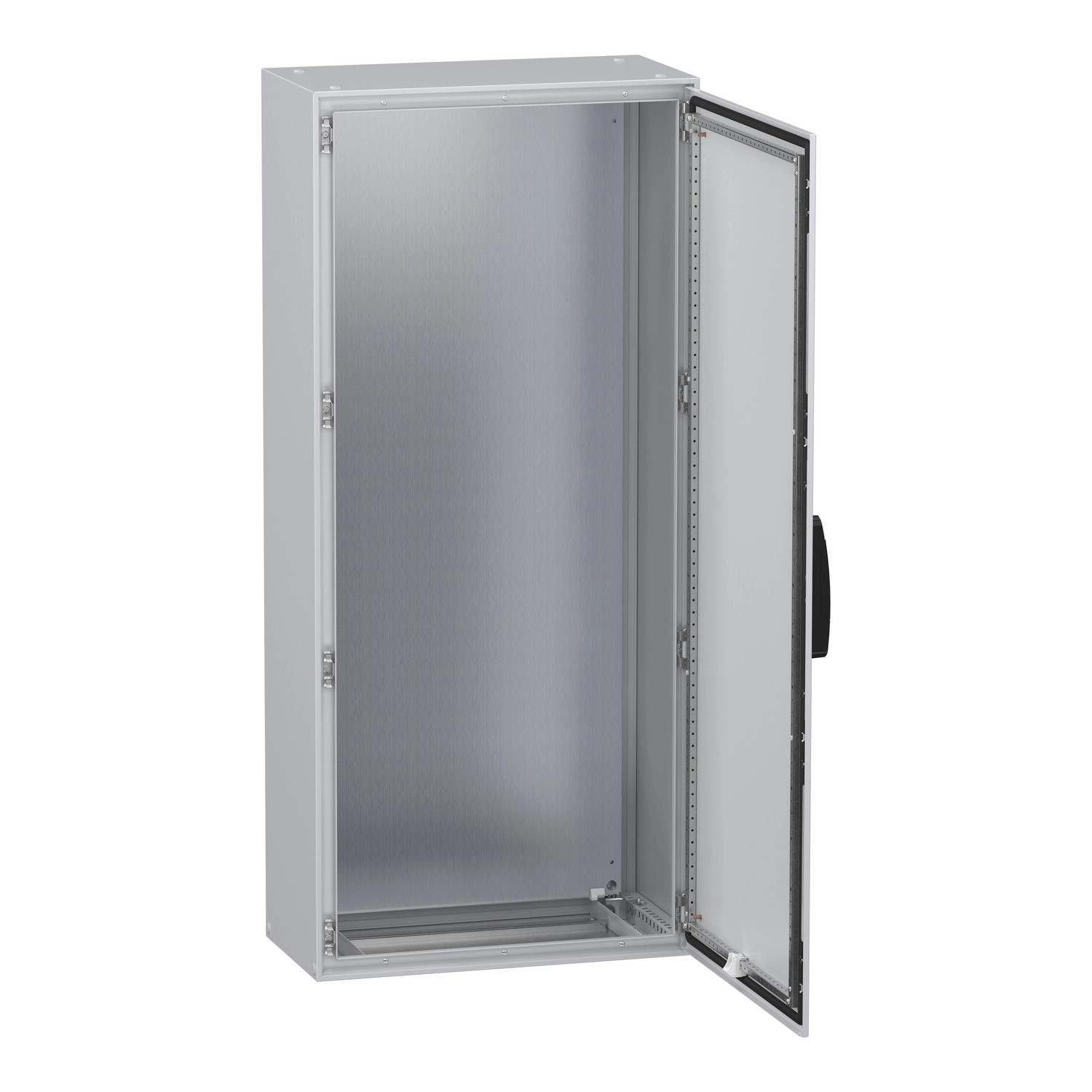

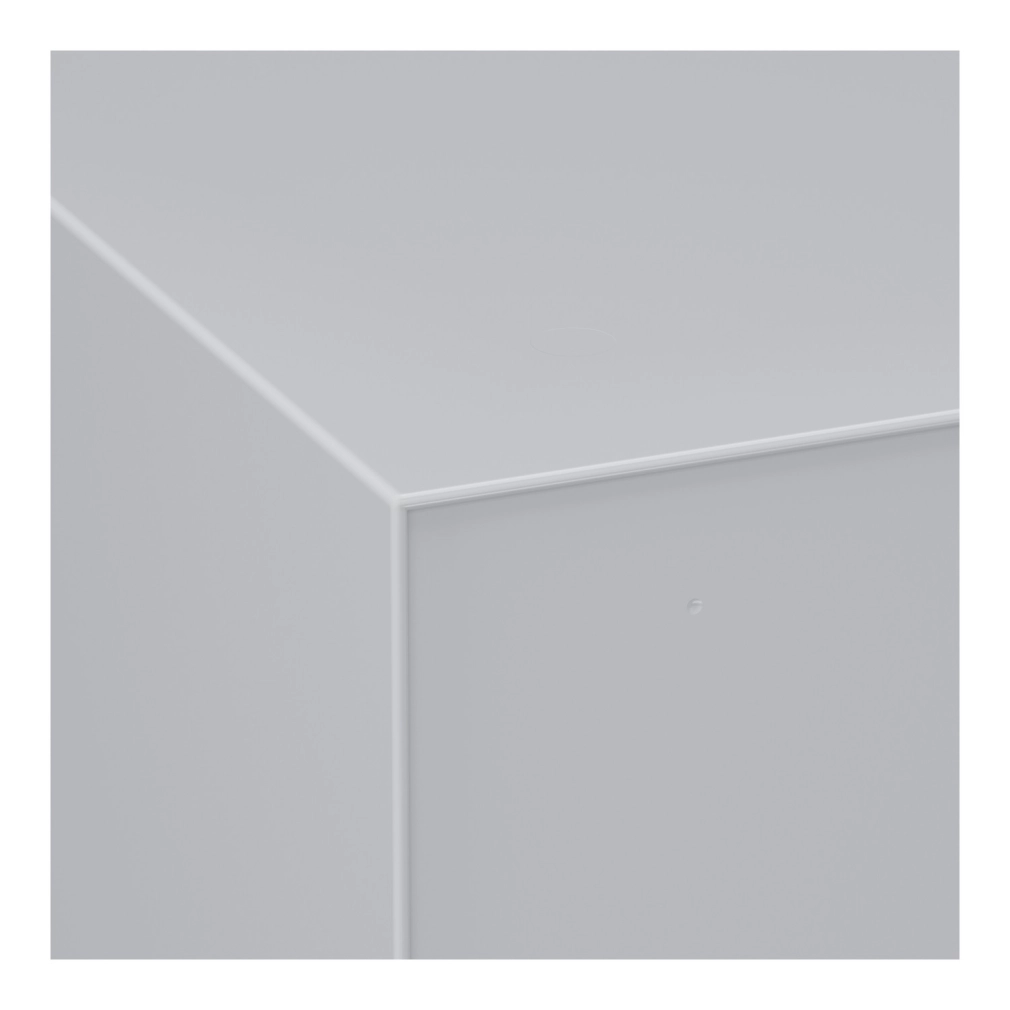

Test típusa: Elülső rész merev keretet alkot hegesztett sarkokkal, Egydarabos test hegesztett hátlappal
Szerelőlap leírása: Szerelőlap nélkül
Tömszelence lemez típusa: Standard
Kábelbemenet: 1 bemenet
Anyagok és felületkezelés
Anyag: Ajtó: Securit üveg, Test: acéllemez, Ajtó: acéllemez, Zsanér: zamak
Felületkezelés: Epoxy-poliészter porbevonat
Szín: Burkolat: szürke (RAL 7035), Fogantyú: fekete (RAL 9005)
Hozzáférhetőség és kezelés
Hozzáférhetőség a működtetéshez: Elölről
Szabványok és tanúsítványok
Szabványok: IEC 62208
Terméktanúsítványok: UL, BV, DNV
IK védettségi fokozat: IK08 az IEC 62262 szerint, megfelel az UL és cUL előírásainak
IP védettségi fokozat: IP55 az IEC 60529 szerint
