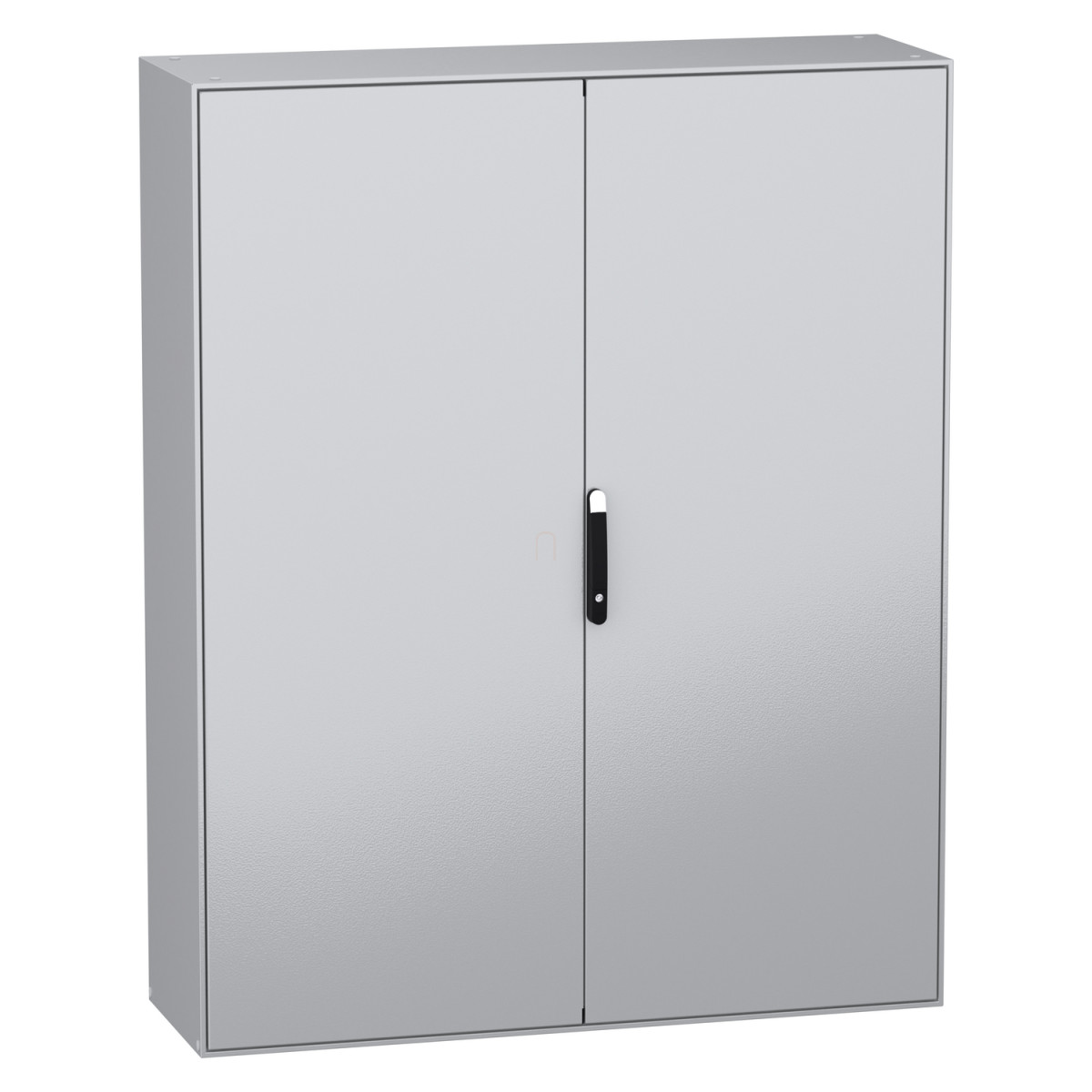

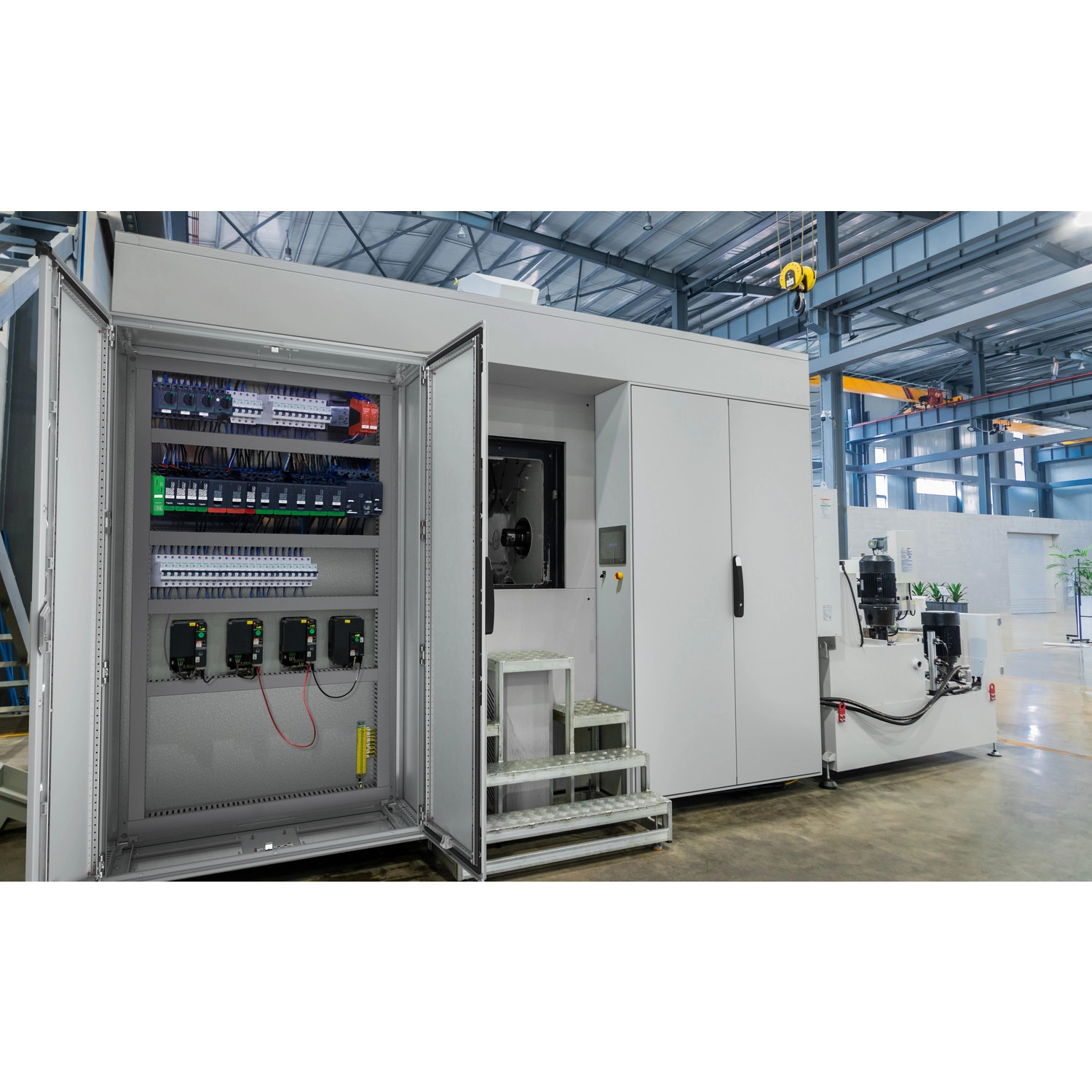

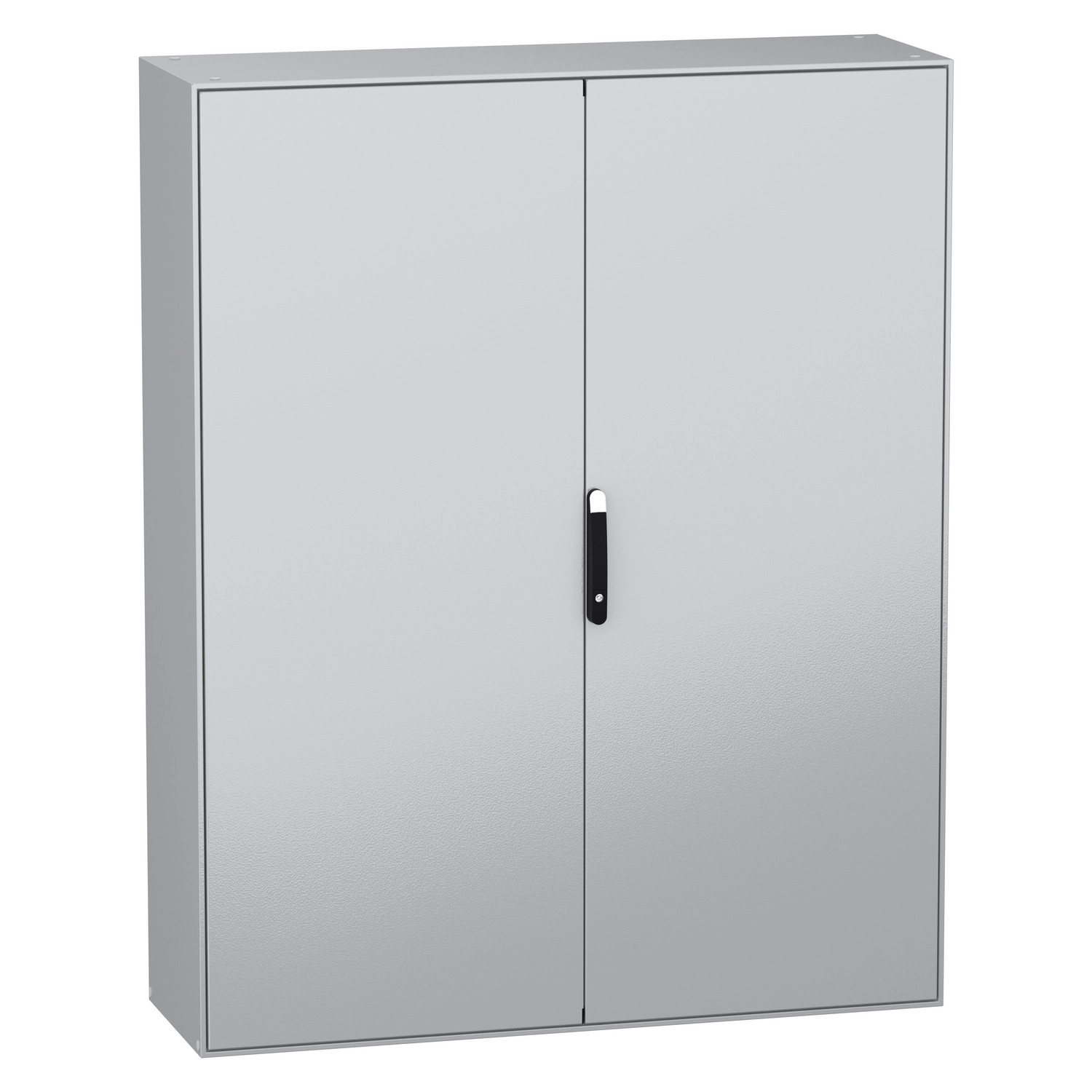

A Schneider Electric PanelSeT SM termékcsaládba tartozó NSYSM2016502DP típusú kompakt kapcsolószekrény ideális megoldást kínál ipari elektromos vezérlőberendezések, automatizálási rendszerek és egyéb villamossági alkalmazások biztonságos elhelyezésére. Ez a padlón álló kivitelű, 2000×1600×500 mm méretű szekrény robusztus kialakításával és sokoldalú felhasználási lehetőségeivel tűnik ki a piacon.
A NSYSM2016502DP szekrény konstrukciója egyetlen darabból álló vázzal és hegesztett hátsó panellel rendelkezik, míg az elülső része merev keretet alkot hegesztett sarkokkal, ami kivételes stabilitást biztosít. A szekrényt két ajtóval szerelték, amelyek 120 fokos nyitási szöget tesznek lehetővé, és 4 pontos zárrendszerrel, valamint 5 mm-es dupla rudas fogantyúval vannak ellátva. A zárrendszer fekete (RAL 9005) színű fogantyúval rendelkezik, míg a szekrény teste szürke (RAL 7035) színben készül, epoxy-poliészter porbevonattal, amely tartós felületet biztosít és ellenáll a környezeti hatásoknak.
Technikai szempontból a NSYSM2016502DP kiemelkedő védelmi tulajdonságokkal büszkélkedhet. Az IP55-ös védettség biztosítja a por elleni jelentős védelmet és a vízsugár elleni védelmet, míg az IK10-es ütésállósági besorolás a legmagasabb szintű mechanikai védelmet nyújtja az IEC 62262 szabvány szerint. A termék megfelel az IEC 62208 szabványnak, valamint rendelkezik UL, BV és DNV tanúsítványokkal, ami garantálja a nemzetközi biztonsági előírásoknak való megfelelést. Az NSYSM2016502DP kompakt szekrény összetételét tekintve tartalmaz 1 szekrénytestet, 2 ajtót, 2 kábelbevezetési lemezt, 1 zárszerkezetet fogantyúval, 1 bal ajtó blokkoló rendszert, 4 szerelőlap-konzolt és 1 szerelőlapot. A szekrény szerelőlapja horganyzott acélból, míg a szekrénytest és az ajtók acéllemezből, a zsanérok pedig zamak ötvözetből készülnek, ami hosszú élettartamot és megbízhatóságot biztosít.
Schneider Electric Spacial SM - NSYSM2016502DP -SM szerelőlappal 2D (2000*1600*500) műszaki adatok
Általános jellemzők
Terméktípus: PanelSeT SM kompakt kapcsolószekrény szerelőlappal
Termékcsalád: PanelSeT
Típus: PanelSeT SM
Felhasználás: Többcélú
Telepítési tartozék típusa: Padlón álló
Fizikai jellemzők
Magasság: 2000 mm
Szélesség: 1600 mm
Mélység: 500 mm
Nettó súly: 232 kg
Összetétel
Szekrény részei: 1 szekrénytest, 2 ajtó, 2 kábelbevezetési lemez, 1 zárszerkezet fogantyúval, 1 blokkoló rendszer a bal ajtón, 4 szerelőlap-konzol, 1 szerelőlap
Eltávolítható részek: Ajtó (csavaros zsanérral), Szerelőlap (csavarokkal a konzolhoz), Szerelőlap-konzol (csavarokkal)
Ajtó jellemzői

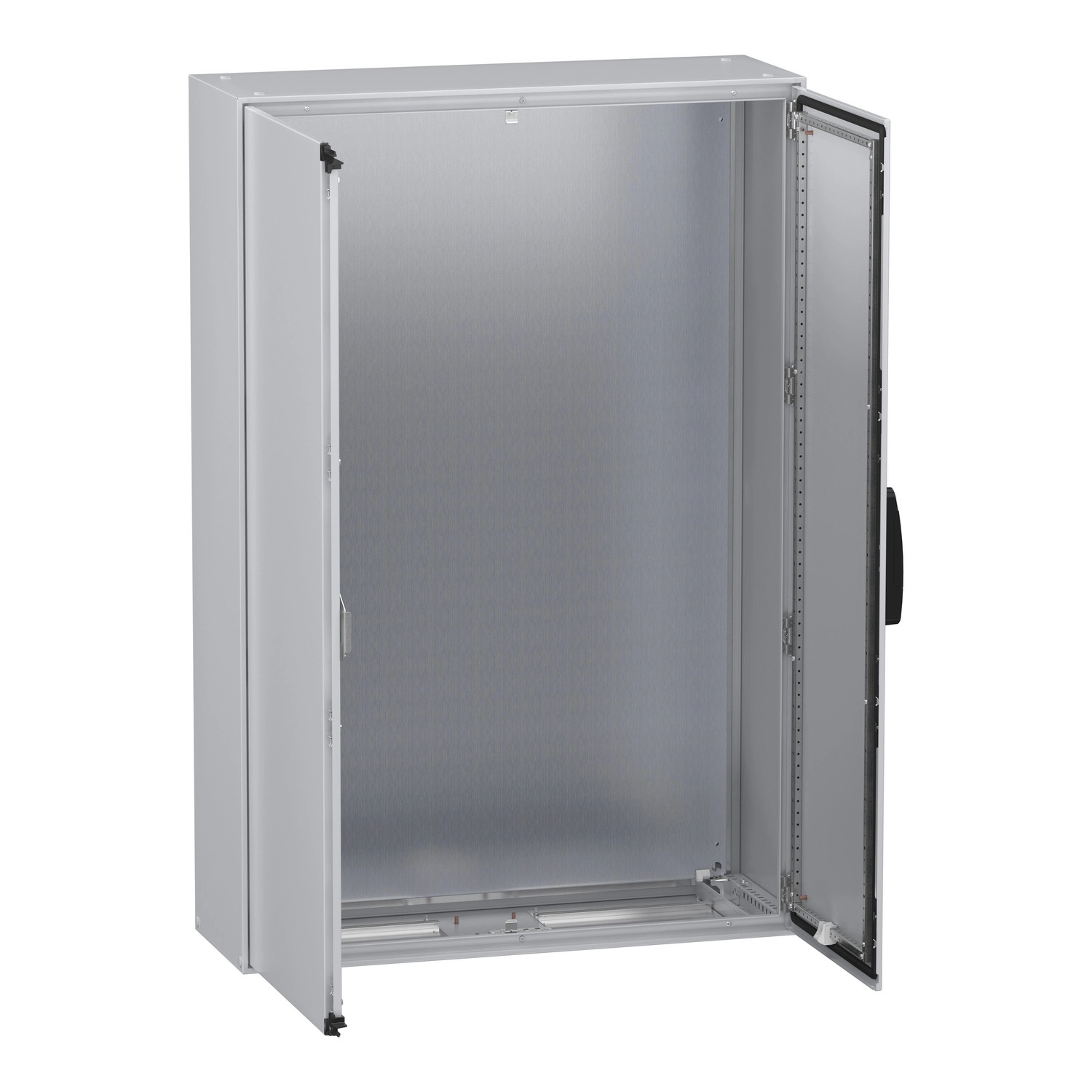

Ajtók száma: 2 ajtó az elülső részen
Ajtó nyitási iránya: Bal (120°), Jobb (120°)
Ajtó típusa: Sima

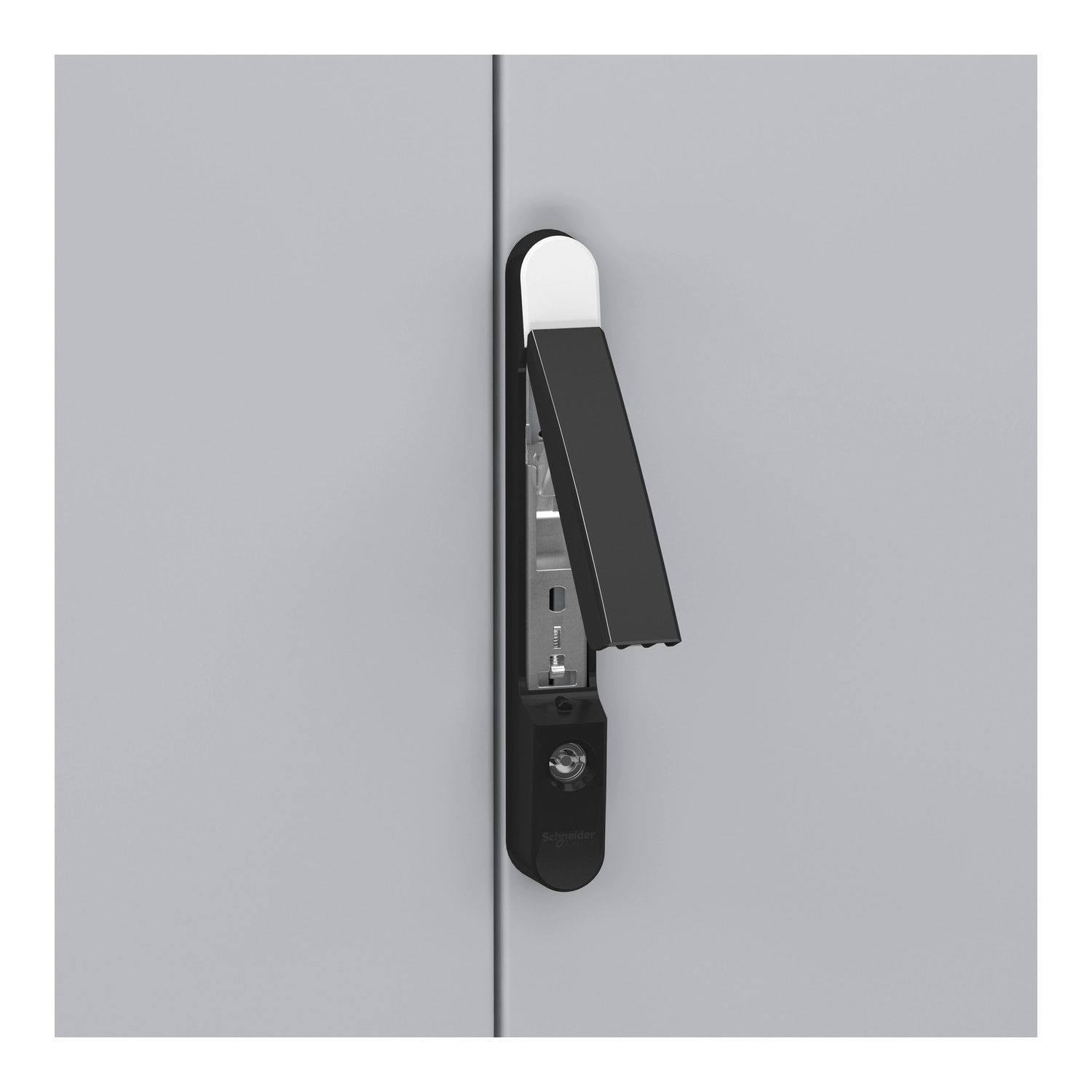

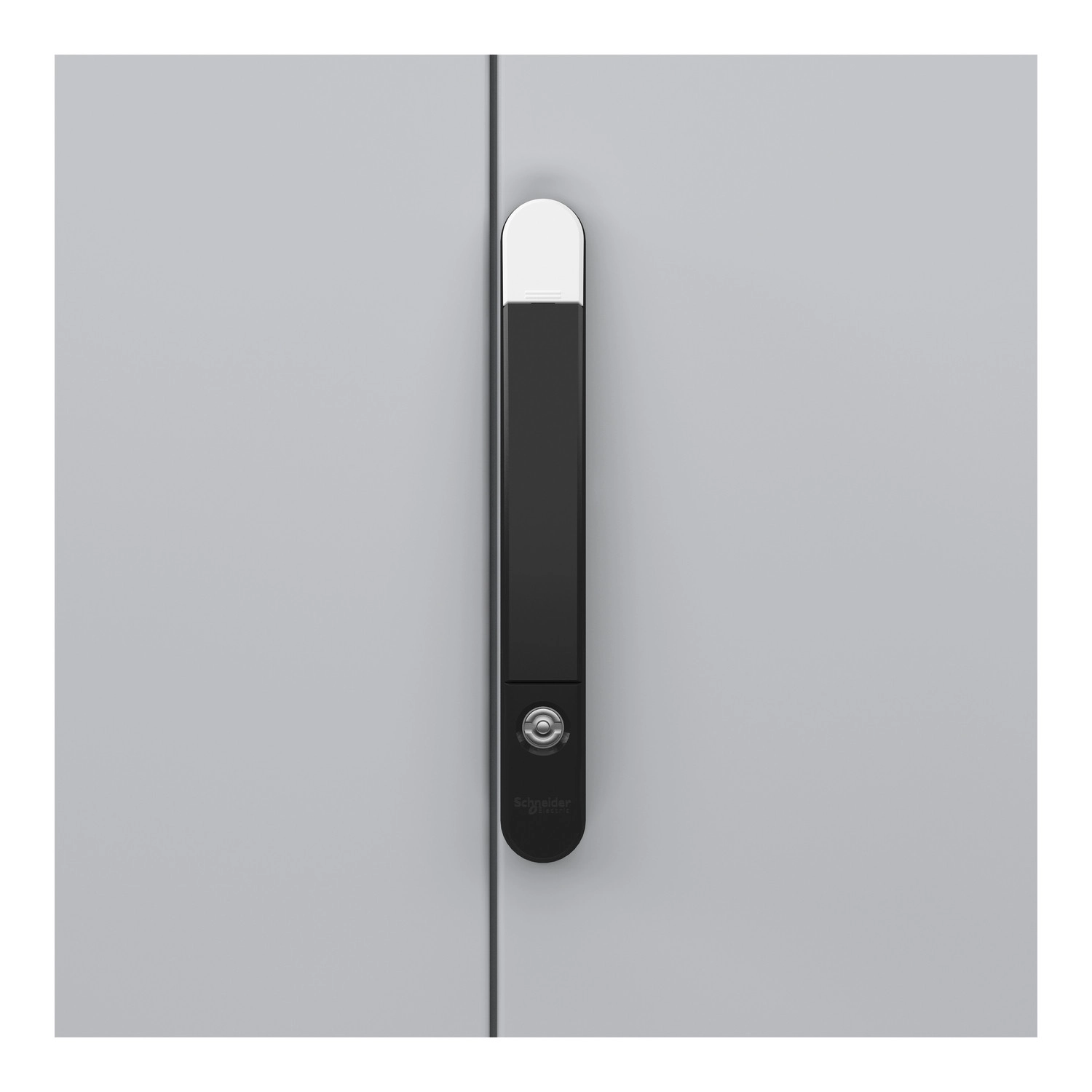

Zártípus: 4 pontos zárszerkezet, fogantyú 5 mm-es dupla rudas betéttel
Szekrénytest

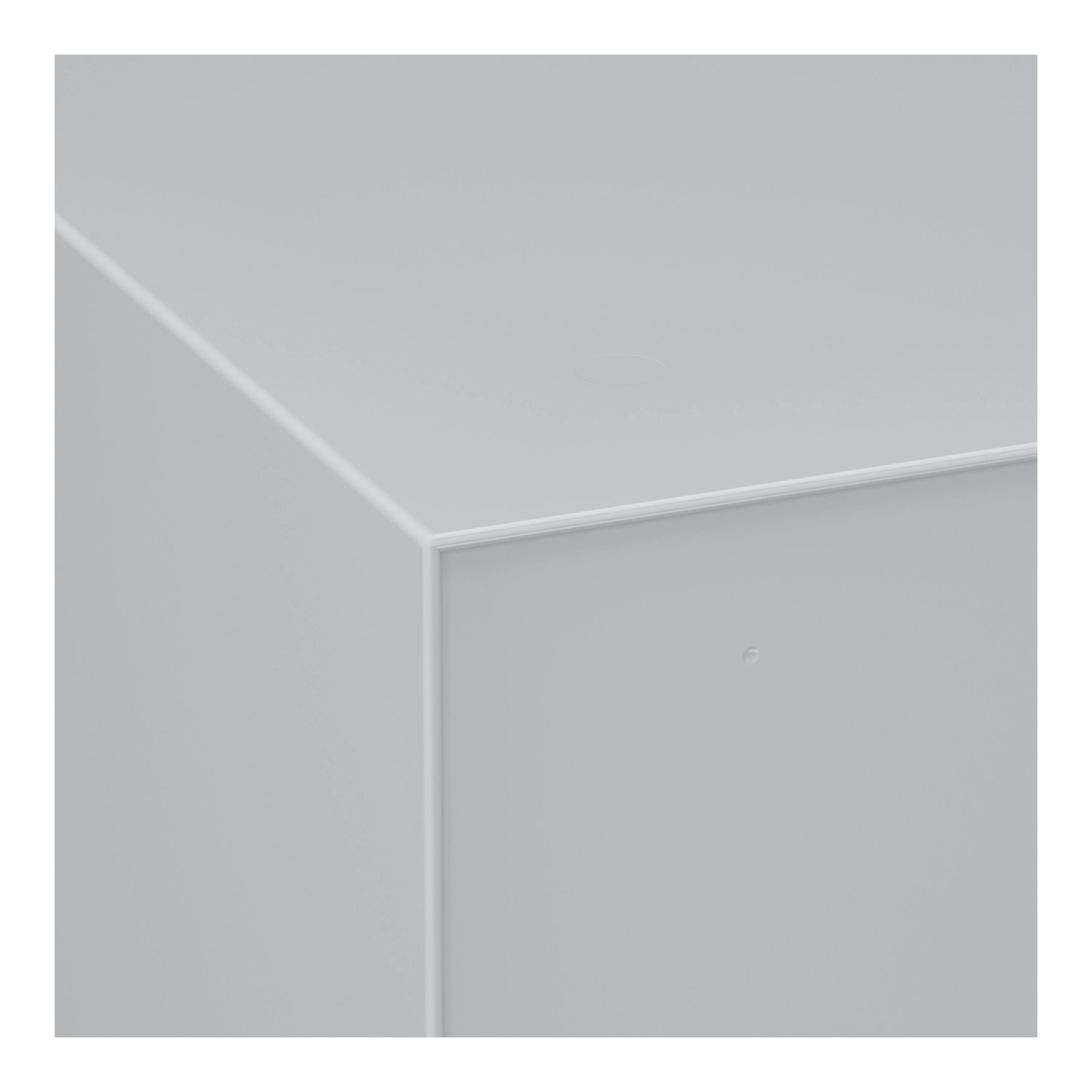

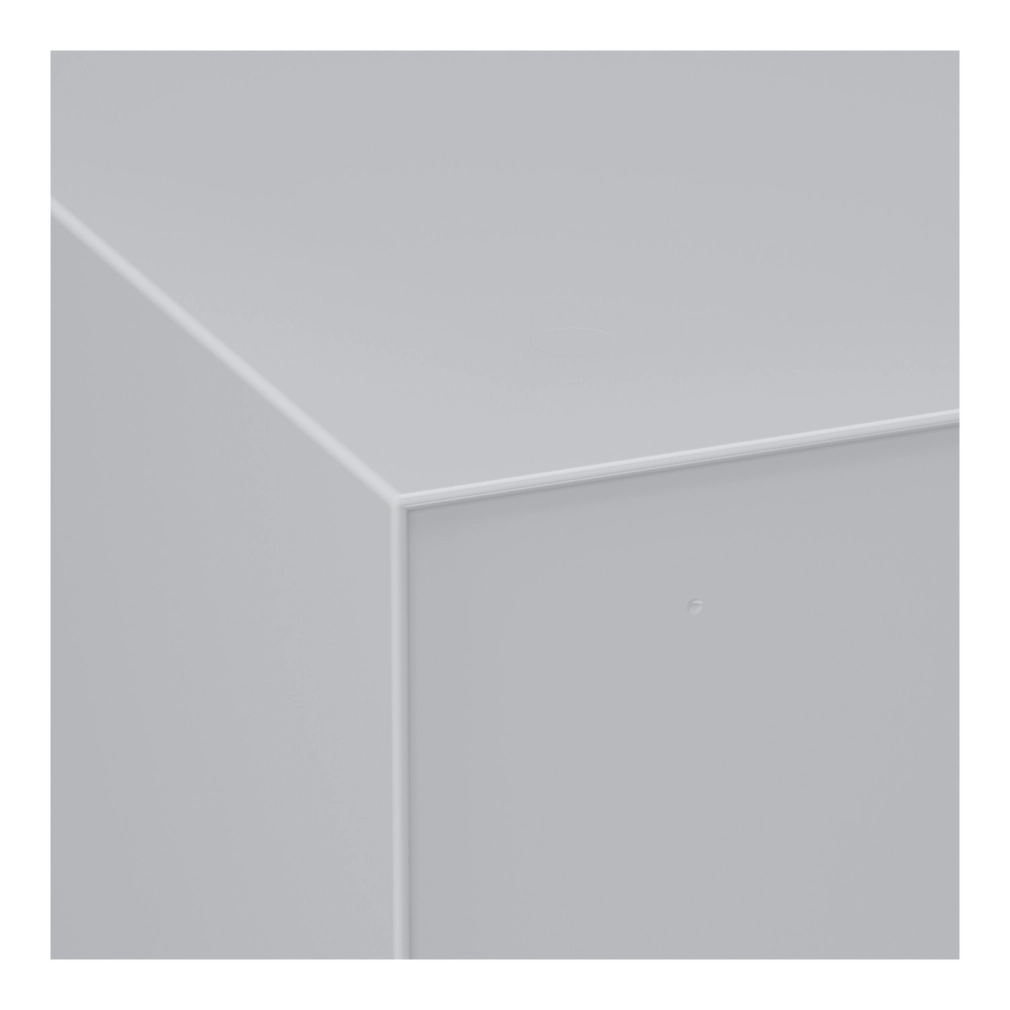

Test típusa: Egyrészes test hegesztett hátsó panellel, elülső rész merev keretet alkot hegesztett sarkokkal

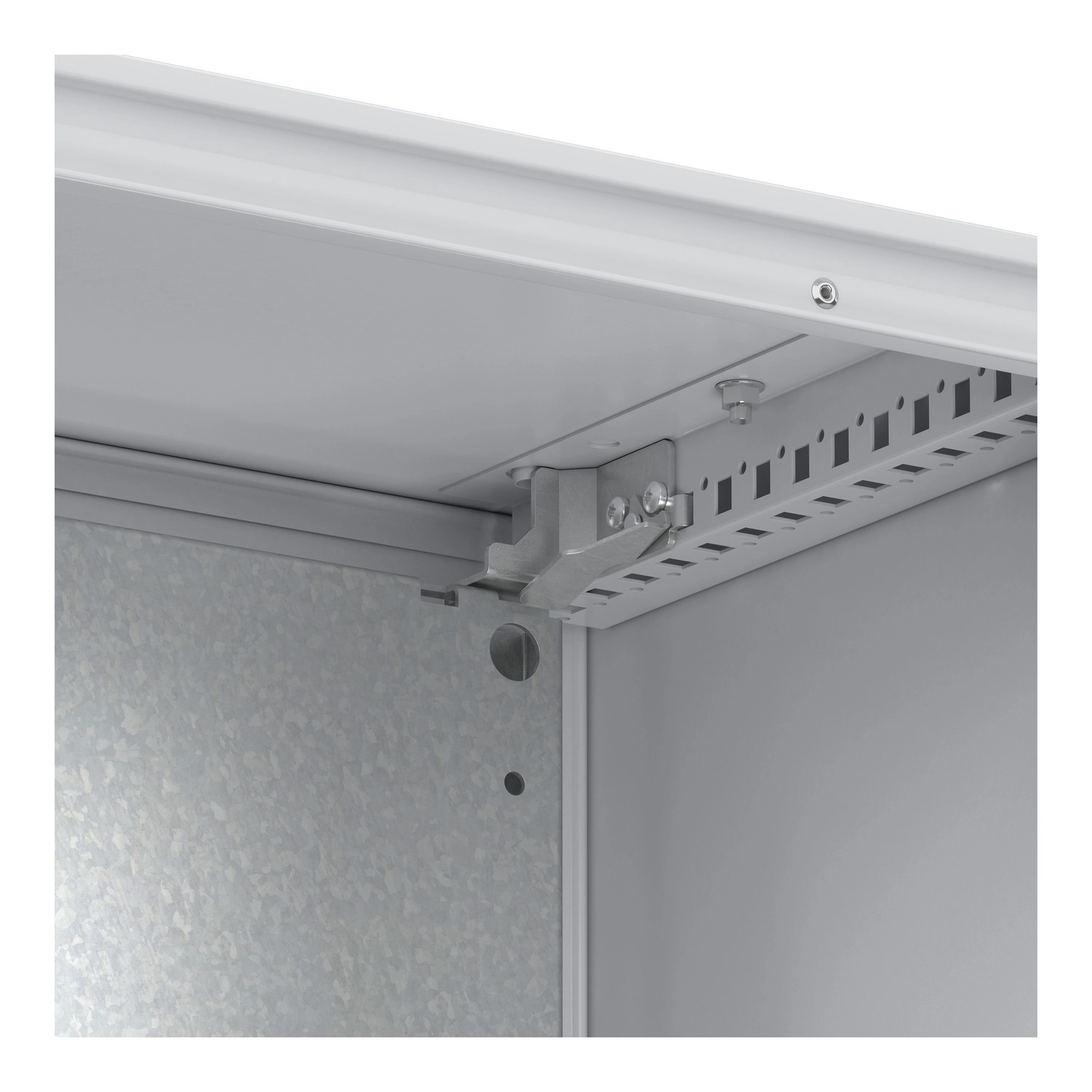

Szerelőlap leírása: Sima
Tömszelence lemez típusa: Standard
Kábelbevezetés: 1 bevezetés
Anyagok és felületkezelés
Szerelőlap: Horganyzott acél
Szekrénytest: Acéllemez
Ajtó: Acéllemez

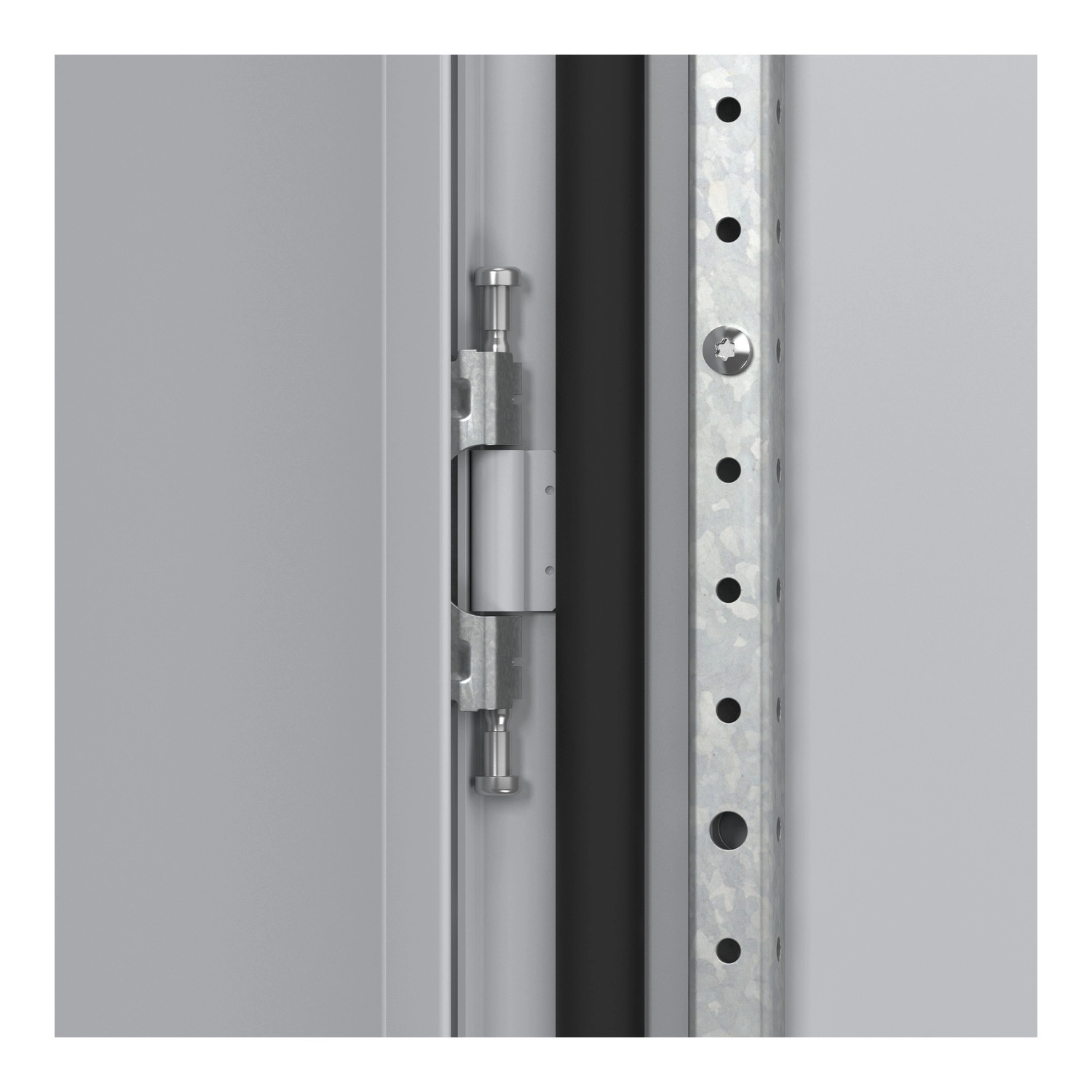

Zsanér: Zamak
Felületkezelés: Epoxy-poliészter por
Színek: Szekrény: szürke (RAL 7035), Fogantyú: fekete (RAL 9005)
Hozzáférhetőség
Kezelési hozzáférés: Elölről
Védelmi osztályok
IK besorolás: IK10 az IEC 62262 szerint, megfelel az UL és cUL előírásoknak
IP védettség: IP55 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 62208
Terméktanúsítványok: UL, BV, DNV
