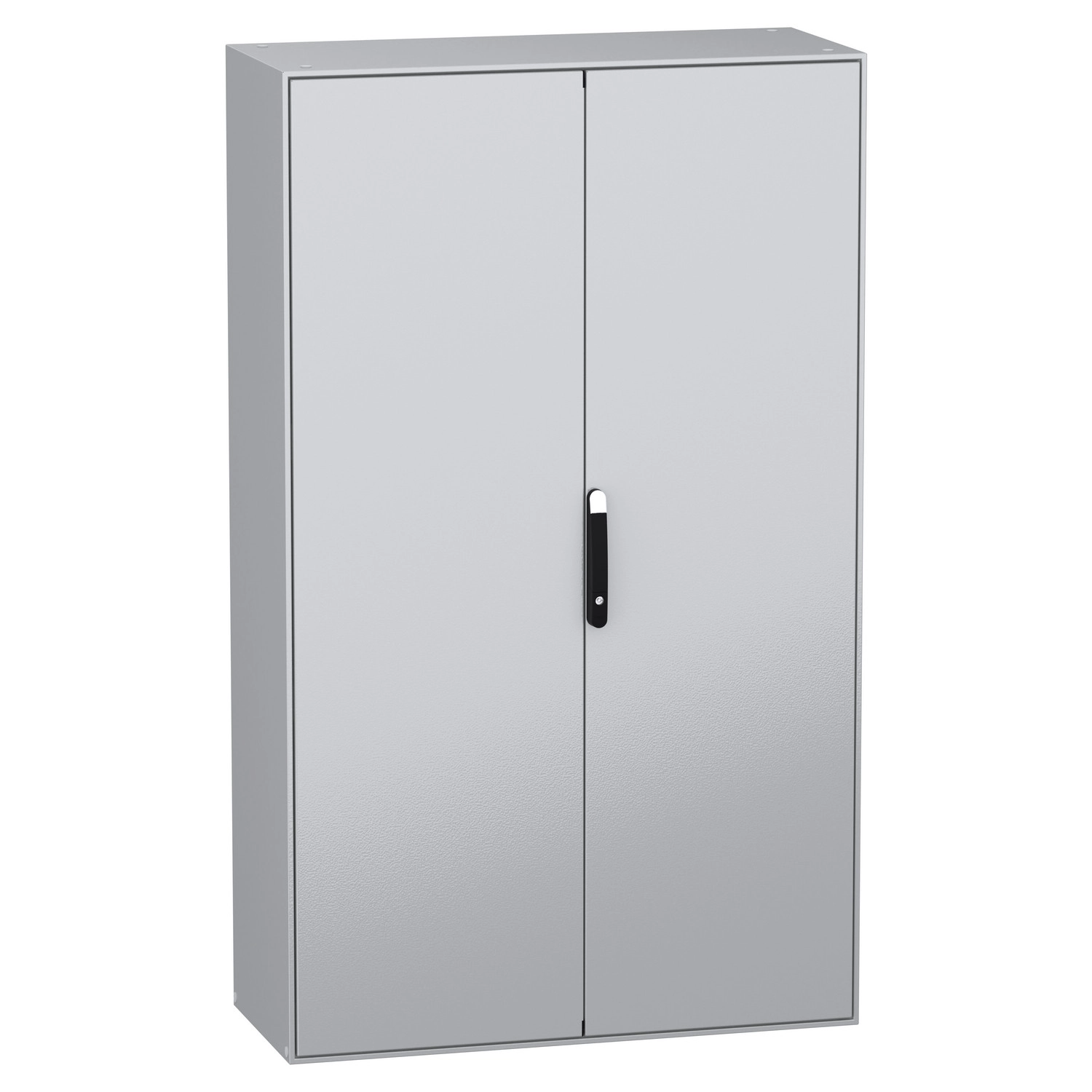

A Schneider Electric PanelSeT SM termékvonalának kompakt kapcsolószekrénye, az NSYSM2012502DP típusú szerelőlapos kivitel ideális megoldást kínál az ipari elektromos berendezések biztonságos és megbízható elhelyezésére. Ez a padlón álló, többcélú kivitel 2000 mm magas, 1200 mm széles és 500 mm mélységű méretekkel rendelkezik, így bőséges helyet biztosít az elektromos és elektronikus komponensek számára.
A kapcsolószekrény szilárd konstrukcióval büszkélkedhet, mely egyetlen darabból álló, hegesztett hátlappal rendelkező házból és merev, hegesztett sarkokkal kialakított elülső keretből áll. A szekrény ajtaja két részből tevődik össze, melyek mindegyike csavaros zsanérokkal szerelhető le. A bal oldali ajtó 120°-ig nyitható és blokkolórendszerrel van ellátva, míg a jobb oldali ajtó szintén 120°-ban nyitható. Az ajtók sík kialakításúak és 4 pontos zárrendszerrel rendelkeznek, melyhez fekete (RAL 9005) színű fogantyú tartozik 5 mm-es dupla rudas betéttel. A szekrény szürkés (RAL 7035) színű bevonattal készül, amely nemcsak esztétikus megjelenést biztosít, hanem a korróziós hatásokkal szemben is védelmet nyújt az epoxi-poliészter porbevonat révén.
A PanelSeT SM szekrény kivételes védelmi szinttel rendelkezik: IP55 védettségi fokozatú az IEC 60529 szabvány szerint, ami kiváló védelmet nyújt por és víz behatolása ellen. Ezen felül IK10 ütésállósági osztályba tartozik az IEC 62262 szabványnak megfelelően, ami a legmagasabb fokú mechanikai védelmet jelenti. A termék minőségét és megfelelőségét számos nemzetközi tanúsítvány garantálja, beleértve a BV, DNV és UL tanúsítványokat. Az IEC 62208 szabványnak való megfelelés további bizonyíték a termék magas minőségi szintjére és megbízhatóságára.
A szekrény felszereltségéhez tartozik 1 sima szerelőlap, amely horganyzott acélból készül, és csavarokkal rögzíthető a 4 szerelőlap-tartóhoz, melyek szintén csavarokkal állíthatók. A kábelbevezetés egy standard kábelbevezető lemezen keresztül történik, ami az elektromos vezetékek rendezett és biztonságos bevezetését teszi lehetővé. A szekrény házának, ajtajának és szerelőlapjának anyagai (lemezacél és horganyzott acél), valamint a zamak anyagú zsanér kiváló minőségű, tartós komponensek, amelyek hosszú élettartamot biztosítanak. A PanelSeT SM NSYSM2012502DP kapcsolószekrény kiváló választás ipari környezetben, automatizálási rendszerek, energiaelosztó berendezések vagy más elektromos vezérlőrendszerek biztonságos elhelyezésére, ahol fontos a megbízhatóság és a hosszú élettartam.
Schneider Electric Spacial SM - NSYSM2012502DP -SM szerelőlappal 2D (2000*1200*500) műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Terméknév: PanelSeT SM
Termék típus: Kompakt kapcsolószekrény
Alkalmazás: Többcélú
Telepítési tartozék típusa: Padlón álló
Szerkezeti jellemzők

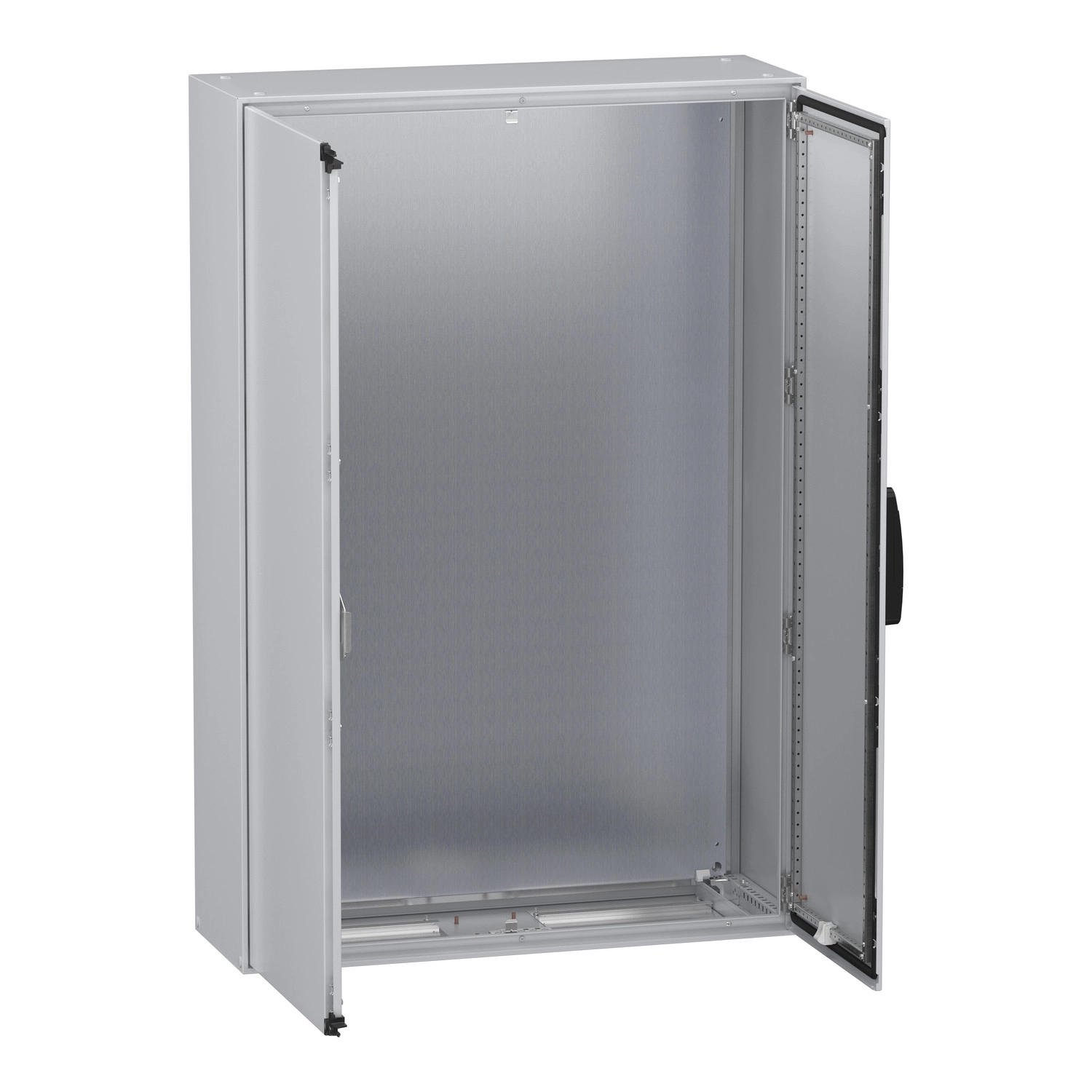

Eszköz összetétel: 1 ház, 2 ajtó, 2 kábelbevezető lemez, 1 zárrendszer fogantyúval az ajtóhoz, 1 blokkolórendszer a bal oldali ajtóhoz, 4 szerelőlap-tartó, 1 szerelőlap

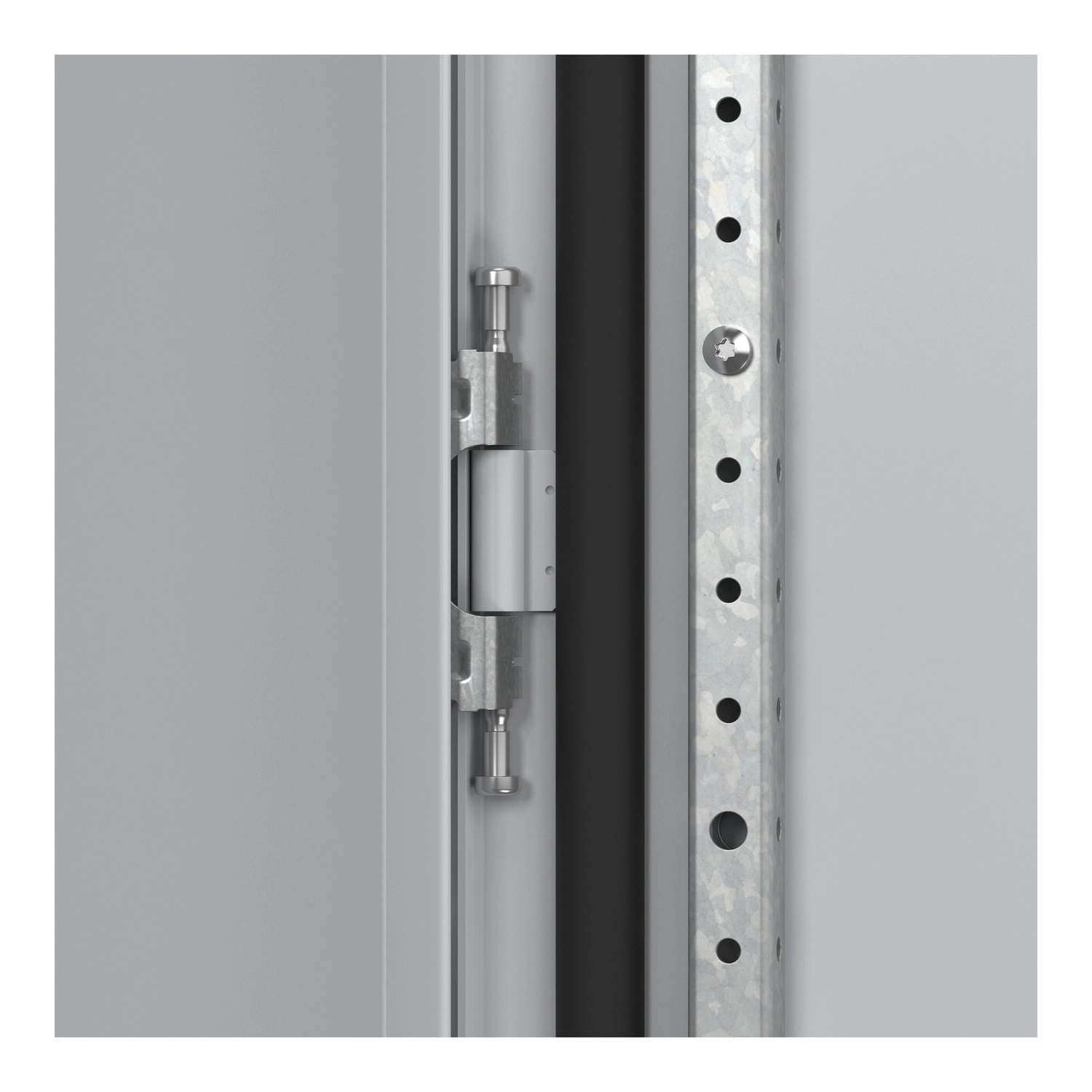

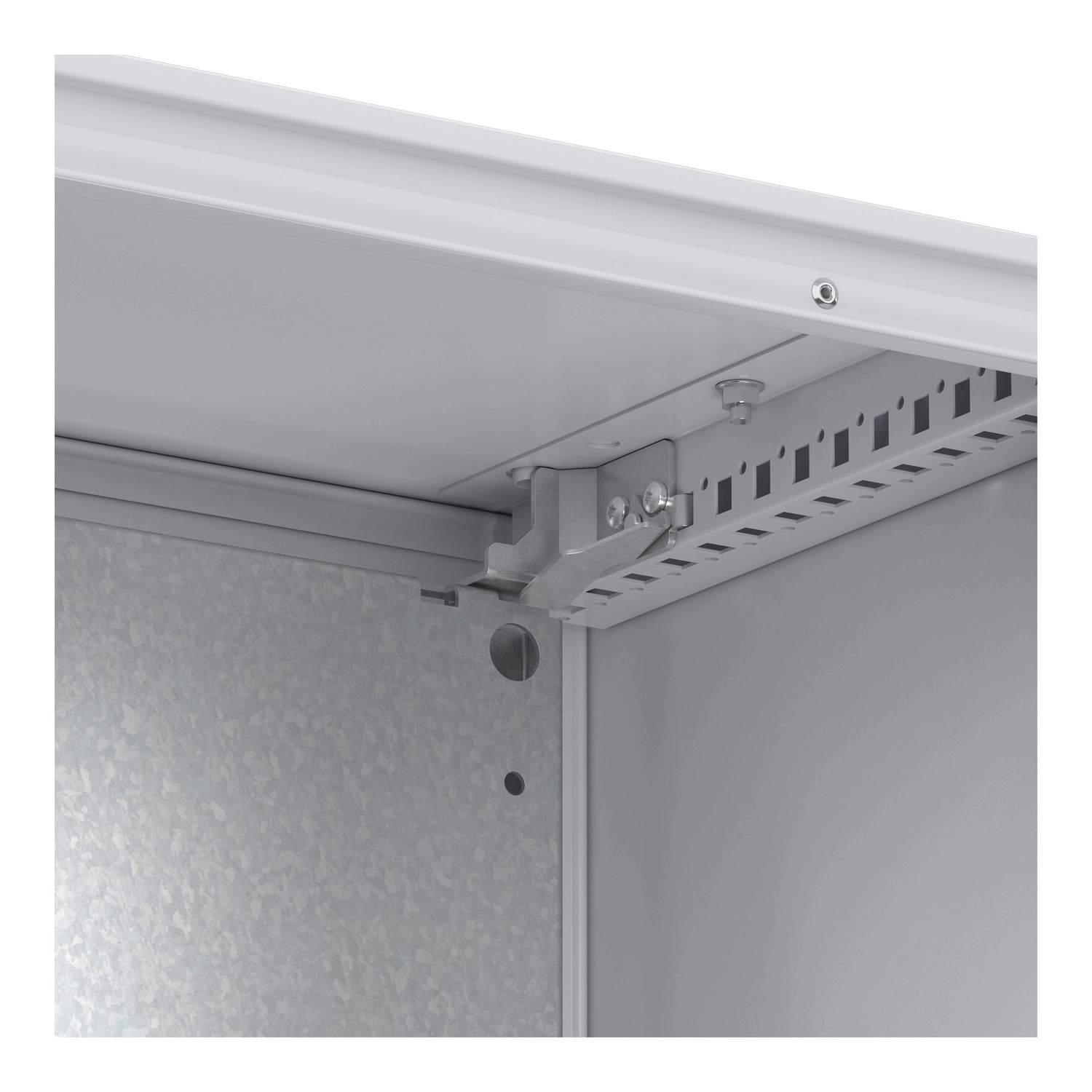

Levehető részek: Ajtó csavaros zsanérokkal, Szerelőlap csavarokkal rögzítve a szerelőlap-tartókhoz, Szerelőlap-tartó csavarokkal
Névleges magasság: 2000 mm
Névleges szélesség: 1200 mm
Névleges mélység: 500 mm
Részletes specifikációk
Ajtók száma: Elöl: 2 ajtó
Ajtó nyitási oldal: Bal (120°), Jobb (120°)
Ajtó típusa: Sík

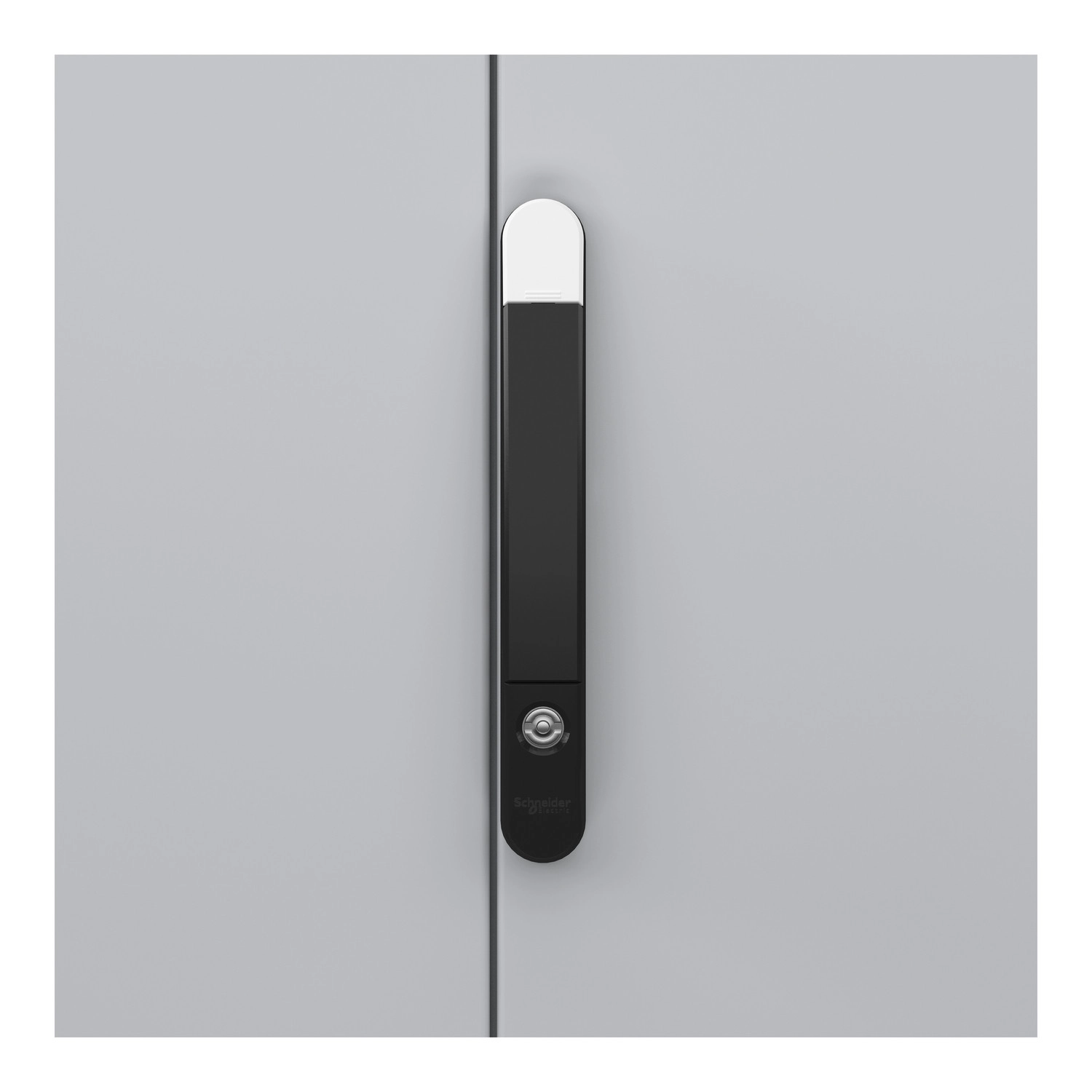

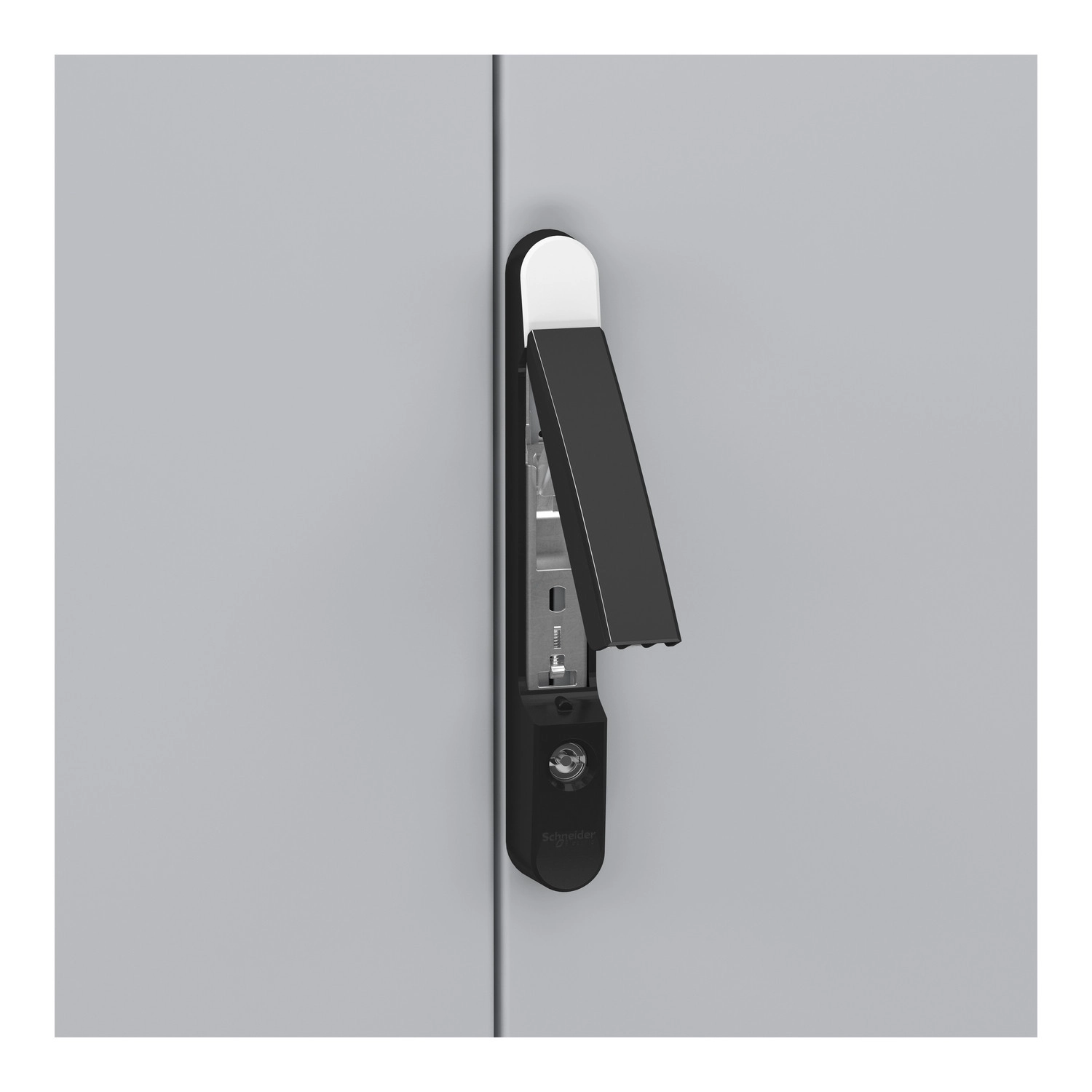

Zár típusa: 4 pontos zár, fogantyú 5 mm dupla rudas betéttel

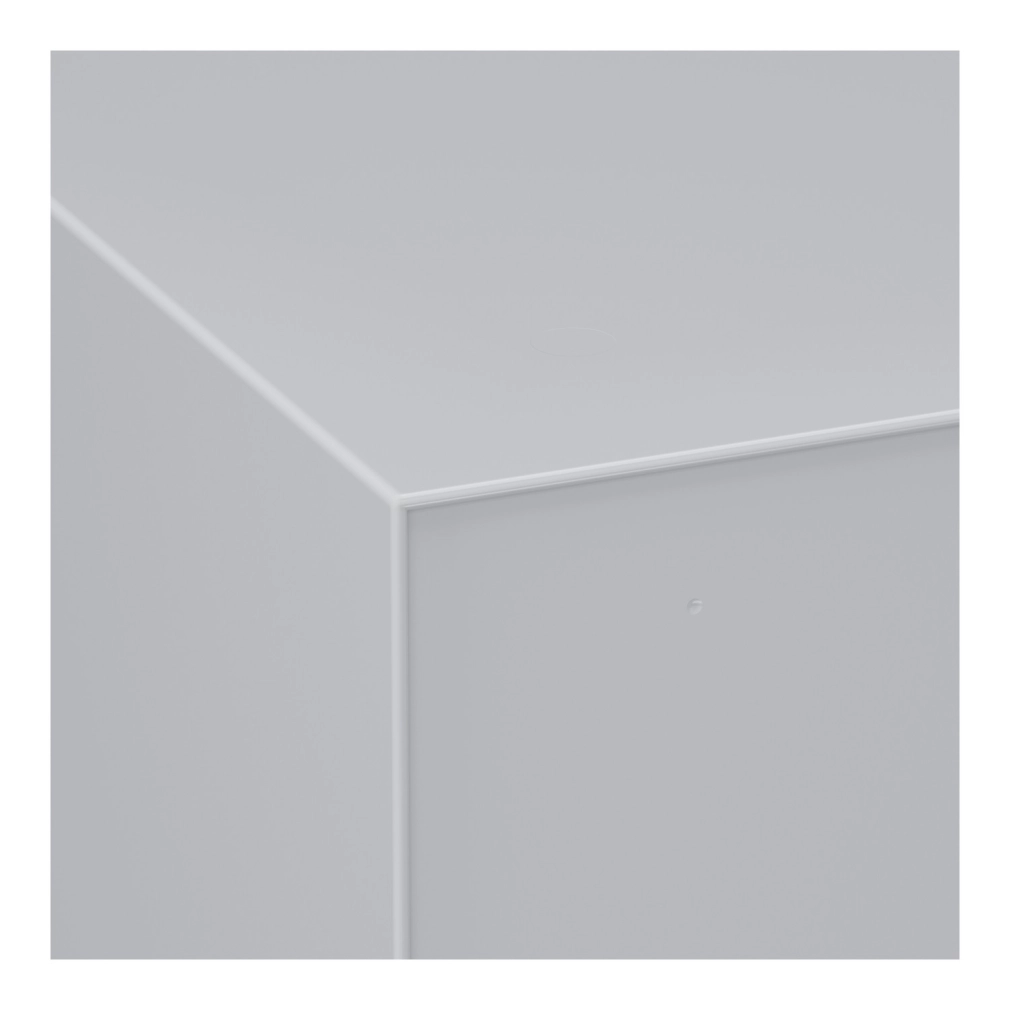

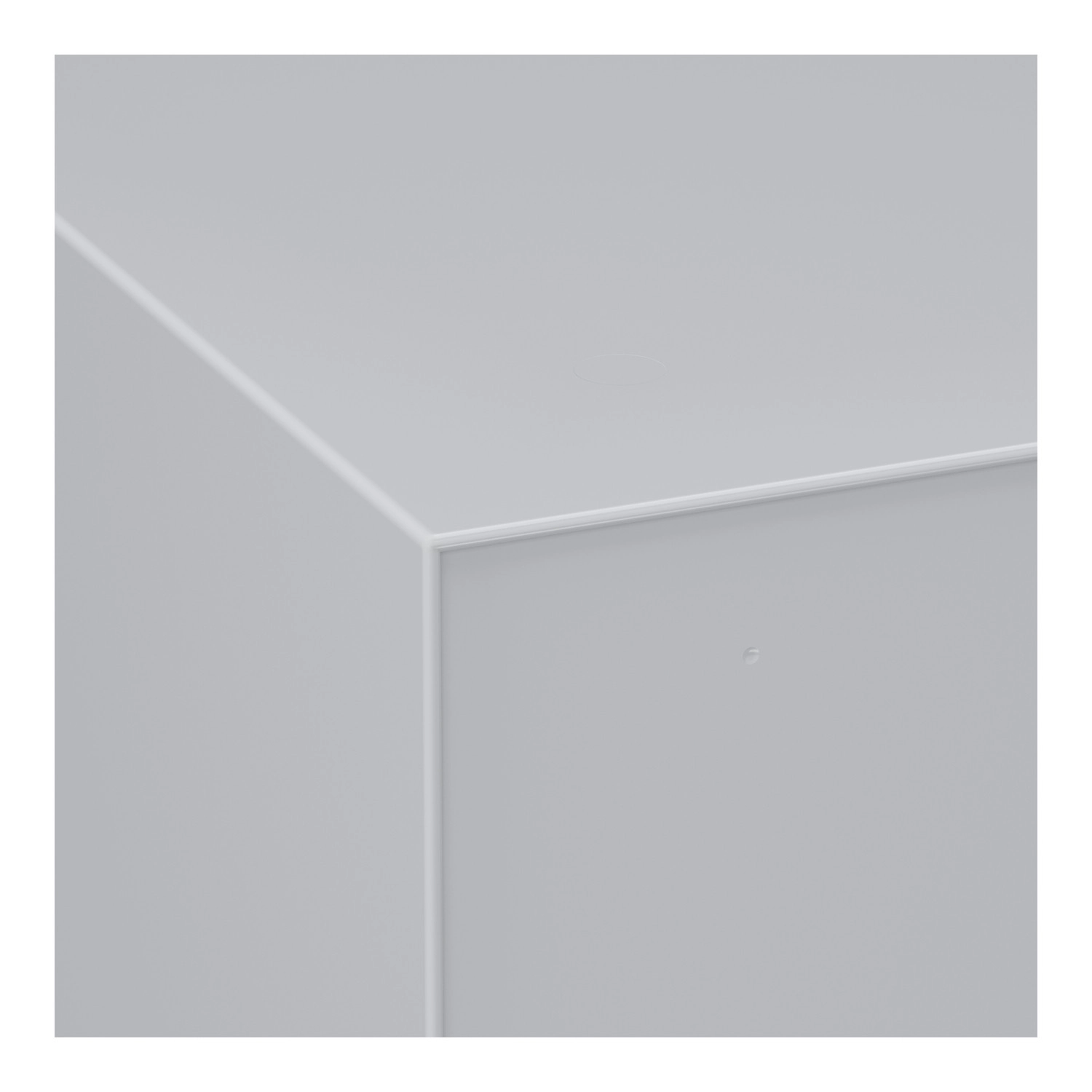

Ház típusa: Egydarabos ház hegesztett hátlappal, Elülső rész merev keretet képez hegesztett sarkokkal
Szerelőlap leírása: Sík
Kábelbevezető lemez típusa: Normál
Kábelbevezetés: 1 bemenet
Anyagjellemzők
Anyagok: Szerelőlap: horganyzott acél, Ház: lemezacél, Ajtó: lemezacél, Zsanér: zamak
Felületkezelés: Epoxi-poliészter porbevonat
Színek: Szekrény: szürke (RAL 7035), Fogantyú: fekete (RAL 9005)
Működési tulajdonságok
Hozzáférhetőség: Elölről
Nettó tömeg: 194,5 kg
Környezeti jellemzők és tanúsítványok
Szabványok: IEC 62208
Terméktanúsítványok: BV, DNV, UL
IK védettségi fokozat: IK10 az IEC 62262 szerint, megfelel UL és cUL előírásainak
IP védettségi fokozat: IP55 az IEC 60529 szerint
