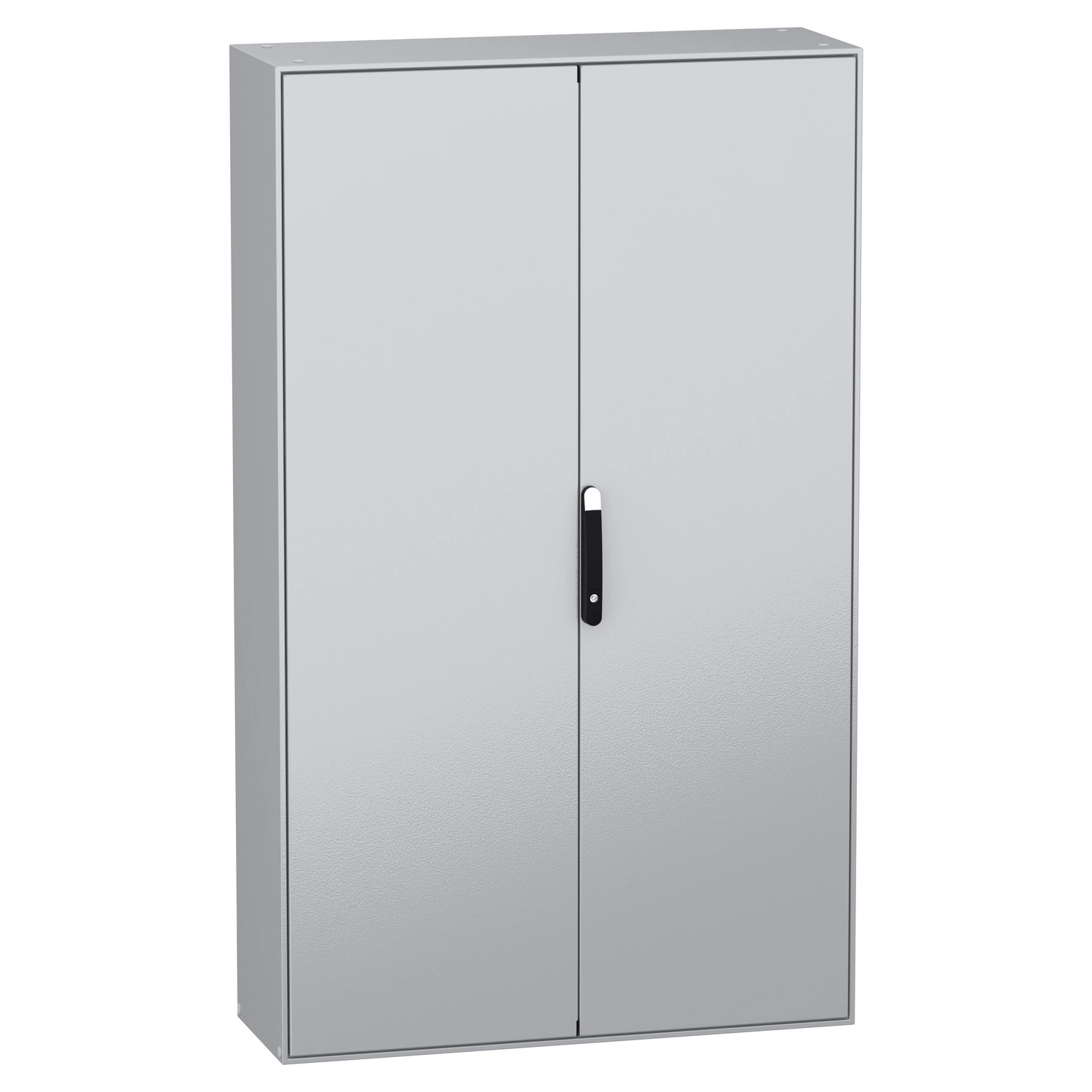

A PanelSeT SM NSYSM2012402DP egy kompakt, széleskörű felhasználásra tervezett, padlón álló villamosipari szekrény, mely tökéletes választás ipari környezetbe, ahol megbízhatóság, robosztusság és professzionális megjelenés alapvető követelmény. A Schneider Electric PanelSeT SM termékcsalád ezen tagja 2000 mm magas, 1200 mm széles és 400 mm mély, ami ideális méret a legtöbb ipari alkalmazáshoz, ahol nagyobb mennyiségű elektronikai és vezérlőberendezést kell elhelyezni védett környezetben.

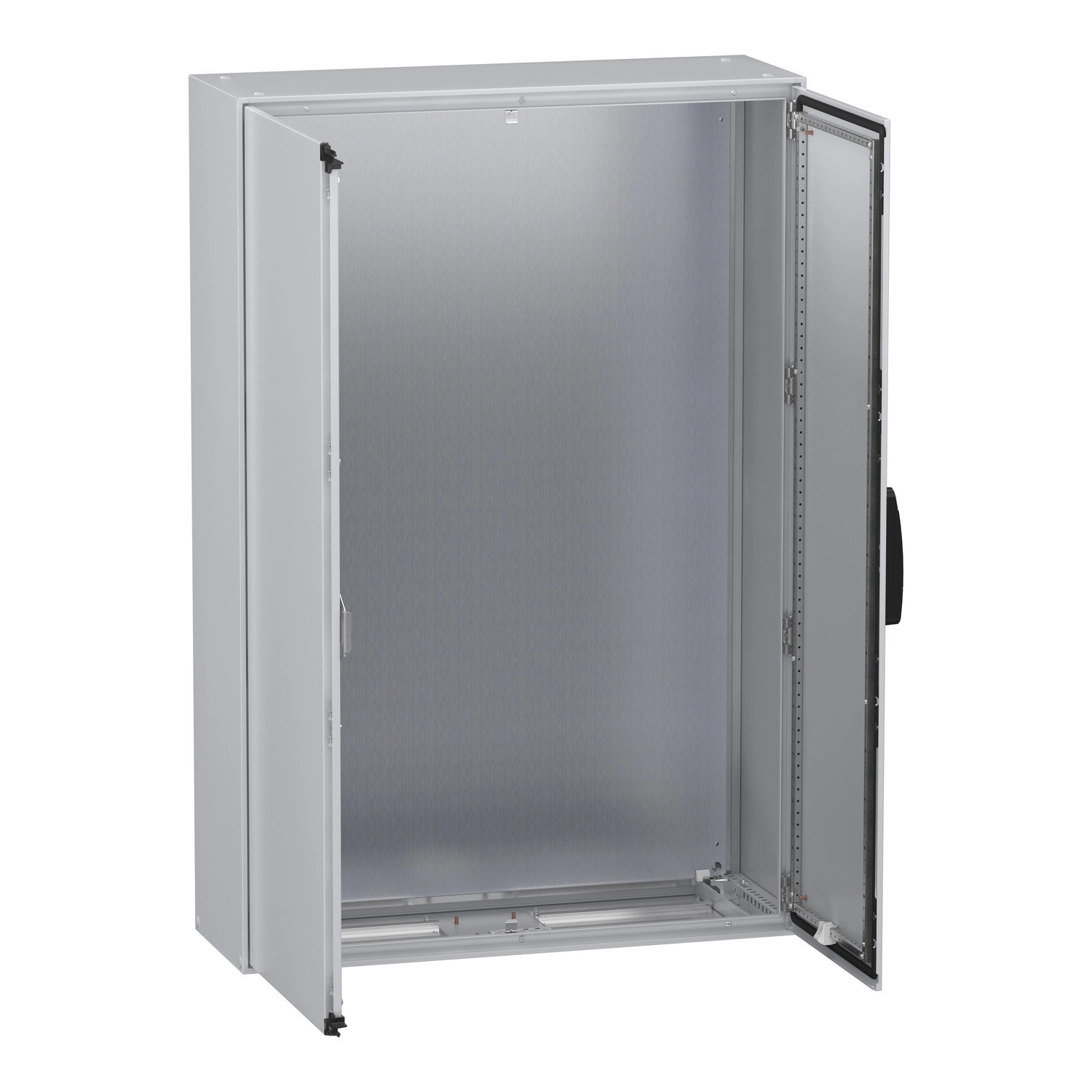

A NSYSM2012402DP szekrény két ajtóval rendelkezik a könnyű hozzáférés érdekében, melyek 120 fokos nyitási szöggel biztosítják a kényelmes munkavégzést. Az ajtók záródását 4 pontos zárrendszer és 5 mm-es dupla rúdbetétes fogantyú biztosítja, mely magas szintű biztonságot kínál az illetéktelen hozzáféréssel szemben. A termék zárt, hegesztett kialakítása IP55 védelmi szintet garantál a por és nedvesség behatolása ellen, míg az IK10 besorolás a mechanikai ütések elleni védelmet biztosítja. Mindez tökéletes védelmet nyújt a belső komponenseknek a legtöbb ipari környezetben.
Az NSYSM2012402DP szekrény teste hegesztett, merev keretszerkezetű, egybefüggő hátlappal ellátott kivitelben készül lemezacélból. A mellékelt szerelőlap galvanizált acélból készül, mely kiváló tartósságot és korrózióállóságot biztosít, valamint megkönnyíti az elektronikai komponensek rögzítését. A szekrény felületkezelése epoxy-poliészter porral történik, amely RAL 7035 szürke színt biztosít a szekrénynek, míg a fogantyú fekete (RAL 9005) színű. A szekrény alján két kábelbevezető lemez található, amelyek lehetővé teszik a vezetékek szabályos bevezetését. A termék megfelel az IEC 62208 szabványnak és rendelkezik BV, DNV és UL tanúsítványokkal, így nemzetközileg elismert minőséget képvisel.
A Schneider Electric NSYSM2012402DP szekrény rugalmasságát tovább növeli a szerelőlap és az ajtók egyszerű eltávolíthatósága. A csavaros zsanéroknak köszönhetően az ajtók könnyen leszerelhetők, a szerelőlap pedig a szerelőlap-tartó konzolok segítségével csavarokkal rögzíthető, ami lehetővé teszi a maximális rugalmasságot az összeállítás során. Ez különösen hasznos lehet, amikor a belső komponensek előszerelését a szekrényen kívül végzik, majd utólag helyezik be a már összeállított rendszert a szekrénybe. A szekrény megfelel a legszigorúbb nemzetközi szabványoknak, így ideális választás kritikus ipari alkalmazásokhoz, automatizálási rendszerekhez, energiaelosztáshoz és vezérléstechnikához.
Schneider Electric Spacial SM - NSYSM2012402DP -szerelőlappal 2D (2000*1200*400) műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Termék neve: PanelSeT SM
Termék vagy komponens típusa: Kompakt szekrény
Alkalmazás: Többcélú
Telepítési kiegészítő típusa: Padlón álló
Összetétel és kialakítás
Eszköz összetétele:
- 1 test
- 2 ajtó
- 2 kábelbevezető lemez
- 1 zárrendszer fogantyúval: ajtó
- 1 blokkoló rendszer: bal oldali ajtó

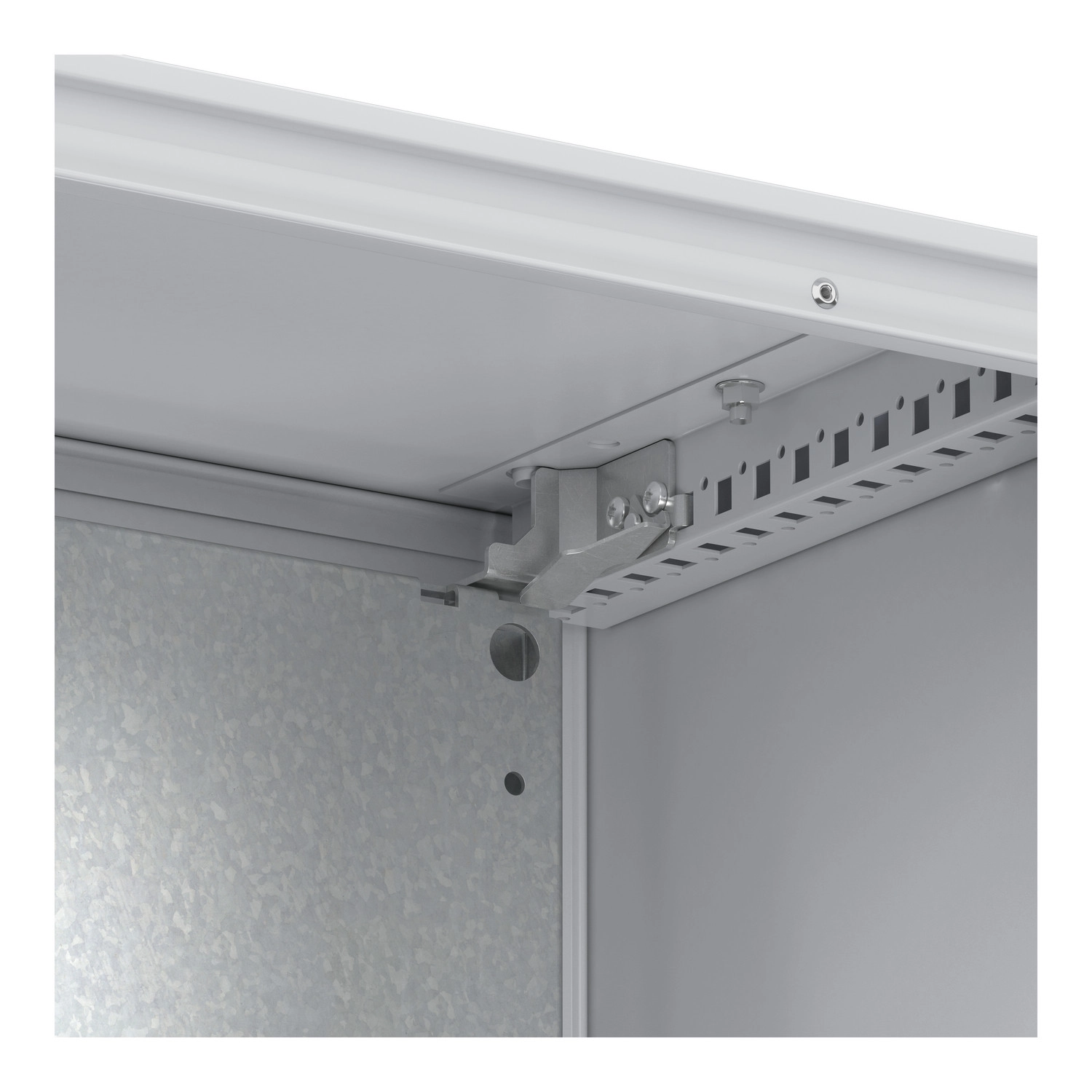

- 4 szerelőlap konzol
- 1 szerelőlap
Eltávolítható részek:

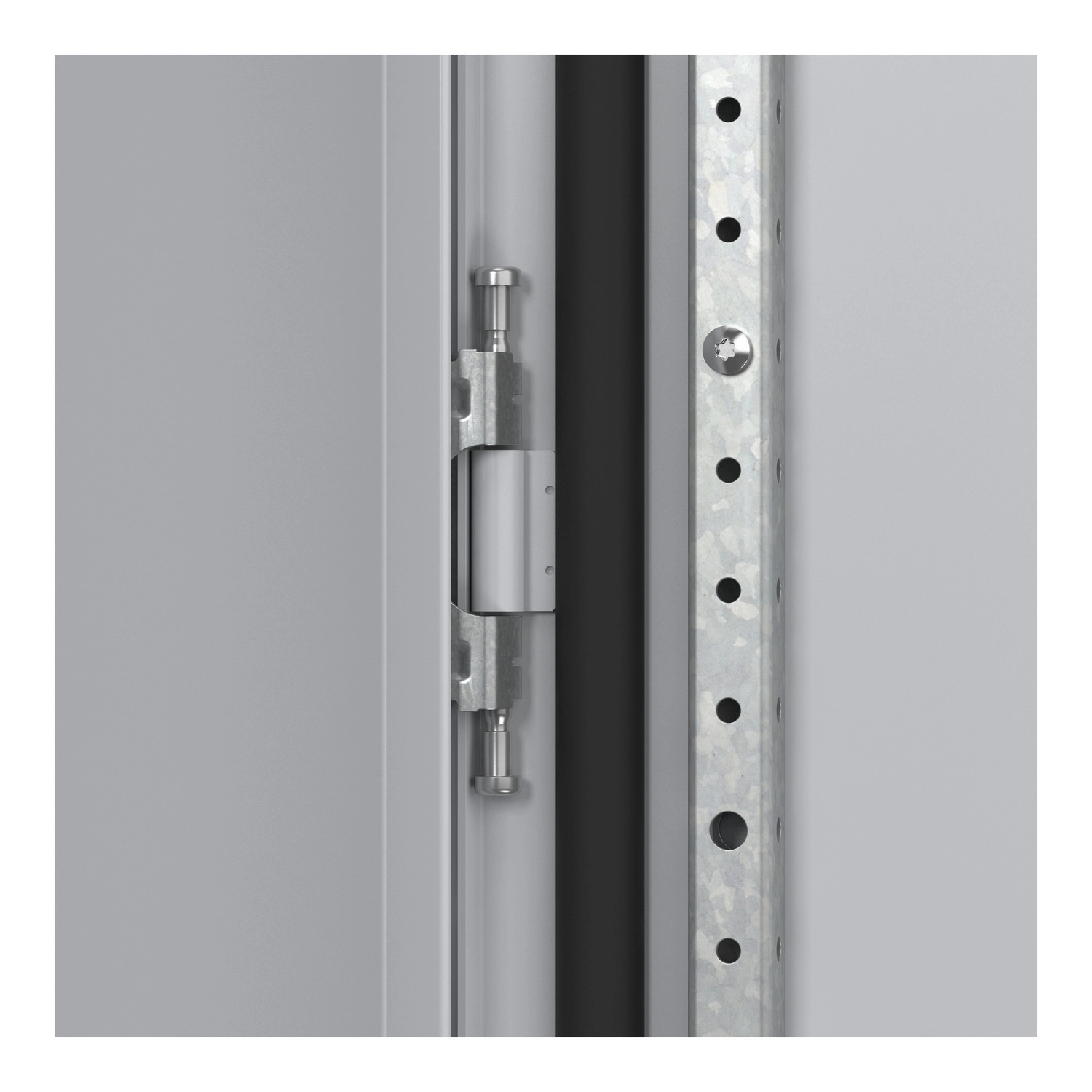

- Ajtó csavaros zsanérral
- Szerelőlap csavarokkal rögzíthető a szerelőlap konzolokon
- Szerelőlap konzol csavarokkal
Méretek
Szekrény névleges magassága: 2000 mm
Szekrény névleges szélessége: 1200 mm
Szekrény névleges mélysége: 400 mm
Kiegészítő információk
Ajtók száma: Elöl: 2 ajtó
Ajtó nyitási oldal: Bal (120°), Jobb (120°)
Ajtó típusa: Sima

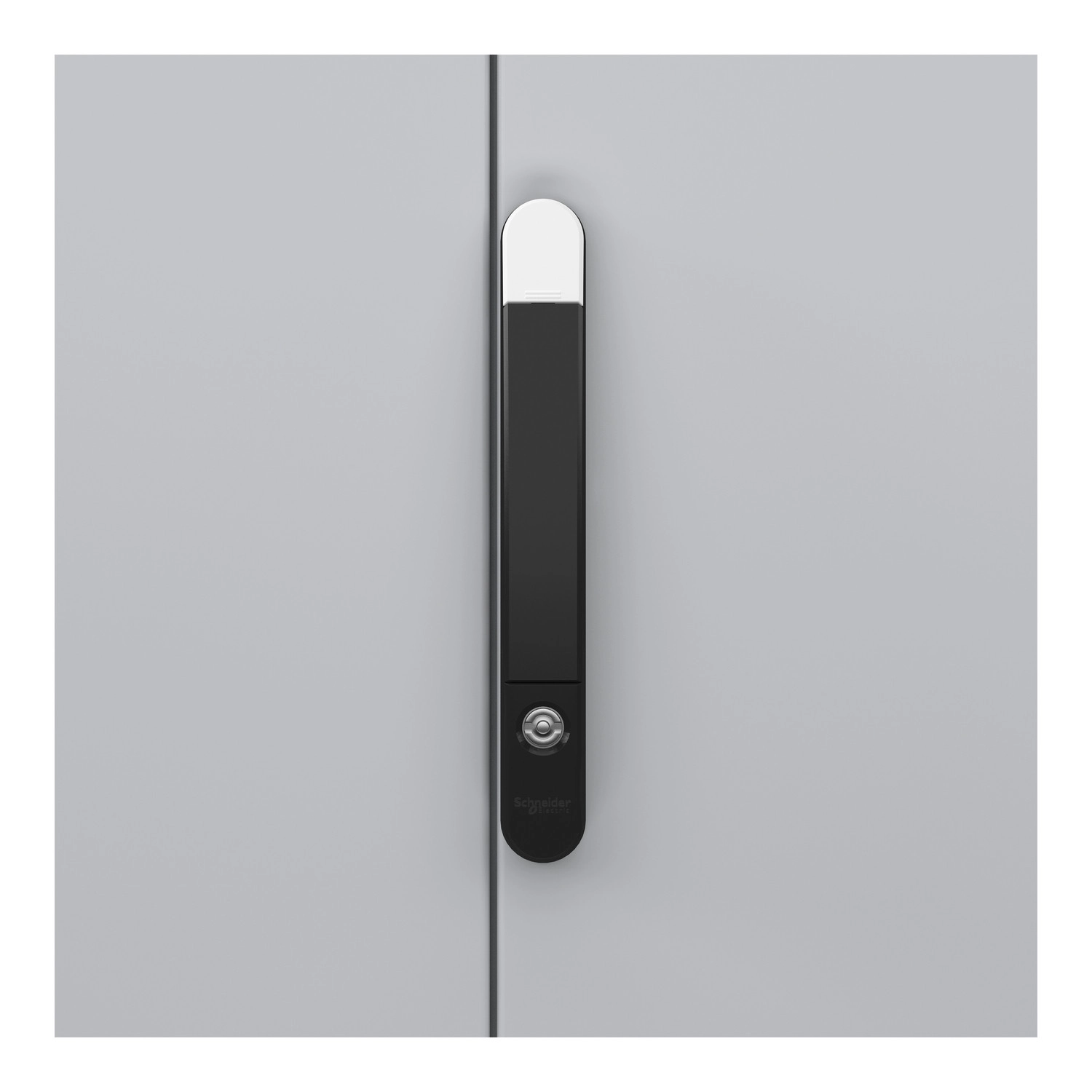

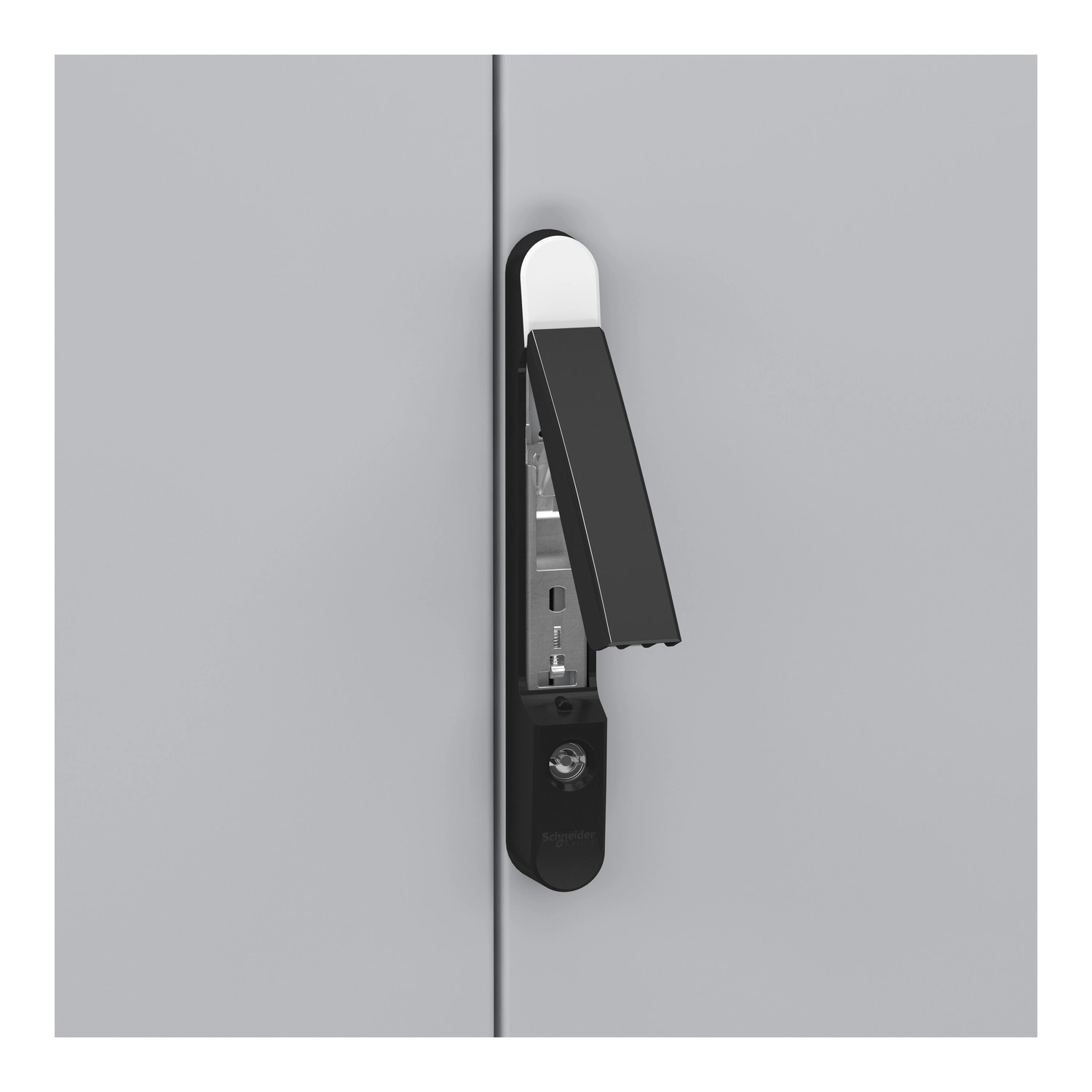

Zár típusa: 4 pontos zár, fogantyú 5 mm-es dupla rúd betéttel

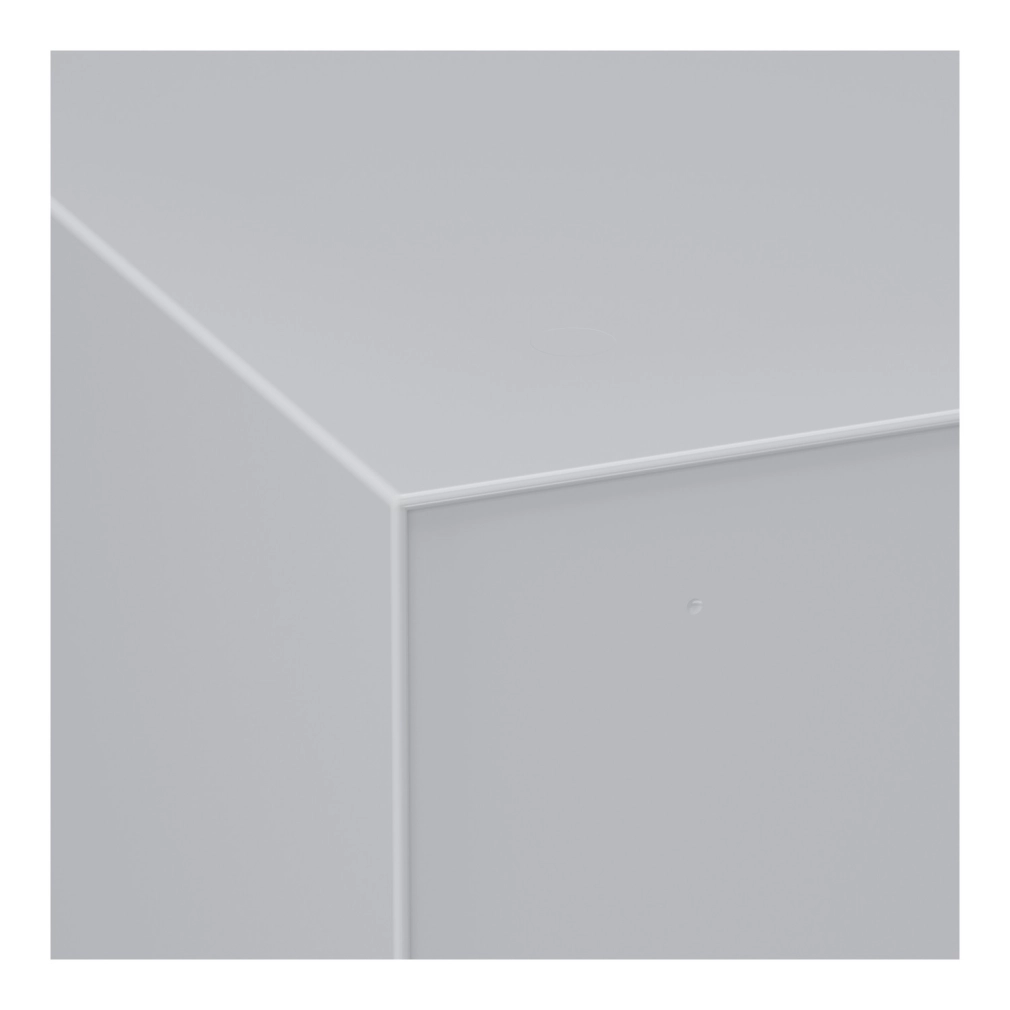

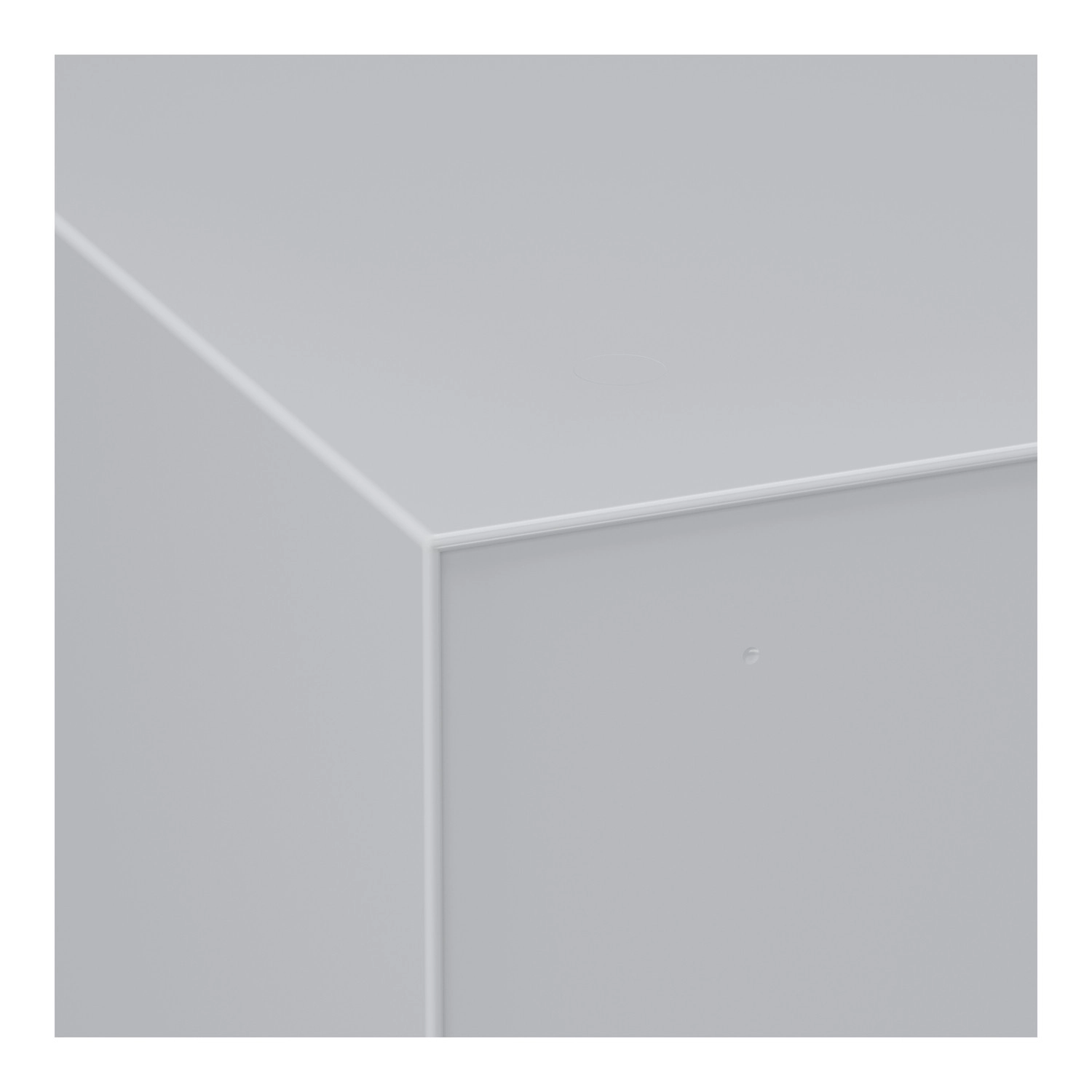

Test típusa: Elülső rész merev keretet képez hegesztett sarkokkal, Egyrészes test hegesztett hátlappal
Szerelőlap leírása: Sima
Kábelbevezető lemez típusa: Standard
Kábel bemenet: 1 bemenet
Anyagok
Anyagok:
- Szerelőlap: galvanizált acél
- Test: lemezacél
- Ajtó: lemezacél
- Zsanér: zamak
Felületkezelés: Epoxy-poliészter por
Szín: Szekrény: szürke (RAL 7035), Fogantyú: fekete (RAL 9005)
Kezelhetőség: Elölről
Környezeti megfelelőség
Szabványok: IEC 62208
Termék tanúsítványok: BV, DNV, UL
IK védettségi fokozat: IK10 az IEC 62262 szerint, megfelel az UL és cUL előírásoknak
IP védettségi fokozat: IP55 az IEC 60529 szerint
