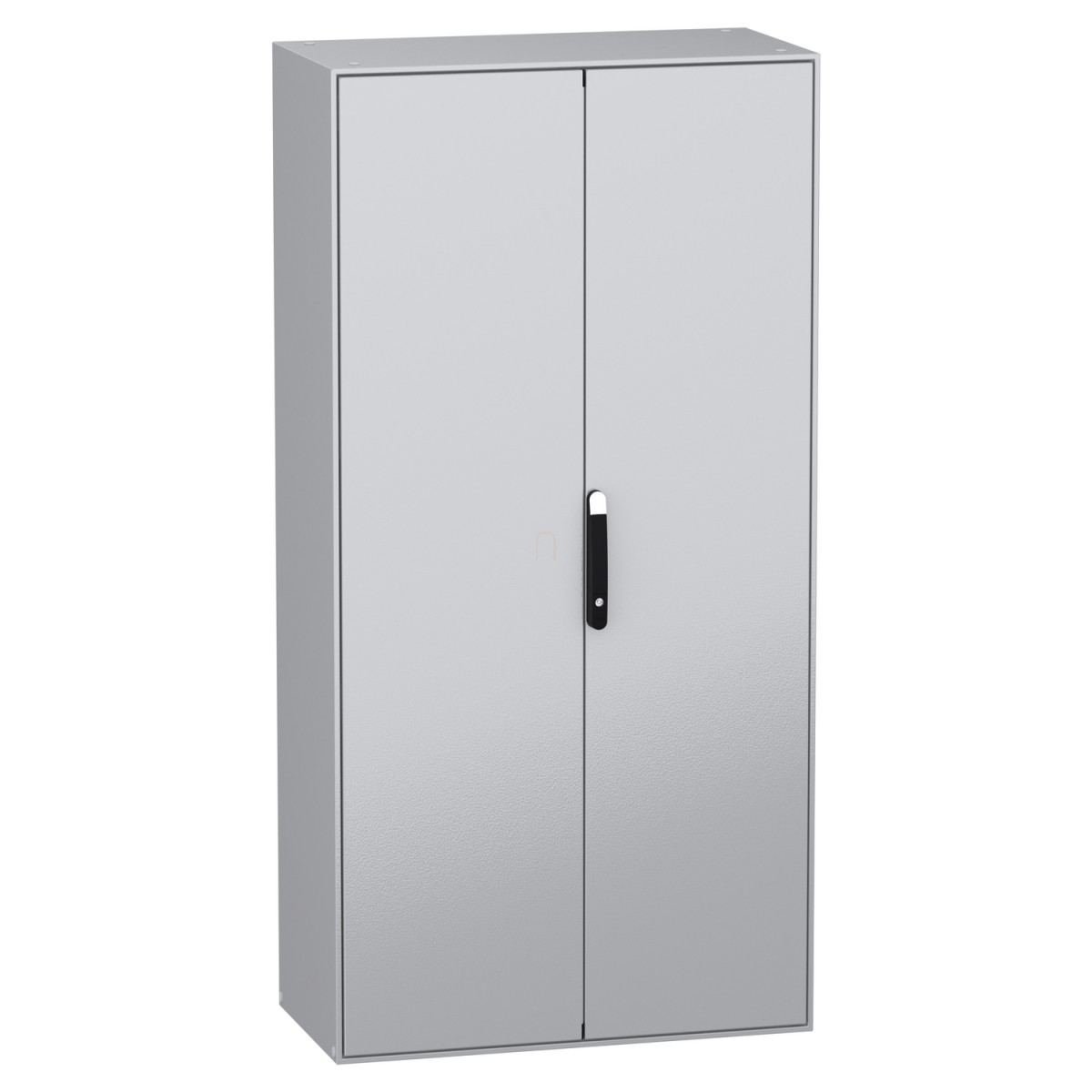

A Schneider Electric PanelSeT SM sorozatához tartozó NSYSM2010502D kompakt kapcsolószekrény egy rendkívül robusztus, többcélú villamossági burkolat, amely ideálisan alkalmazható ipari környezetben különböző vezérlő- és elosztóberendezések elhelyezésére. Ez a padlón álló kivitelű szekrény szerelőlap nélkül kerül forgalomba, így lehetőséged van a saját igényeidnek megfelelő belső kialakításra.

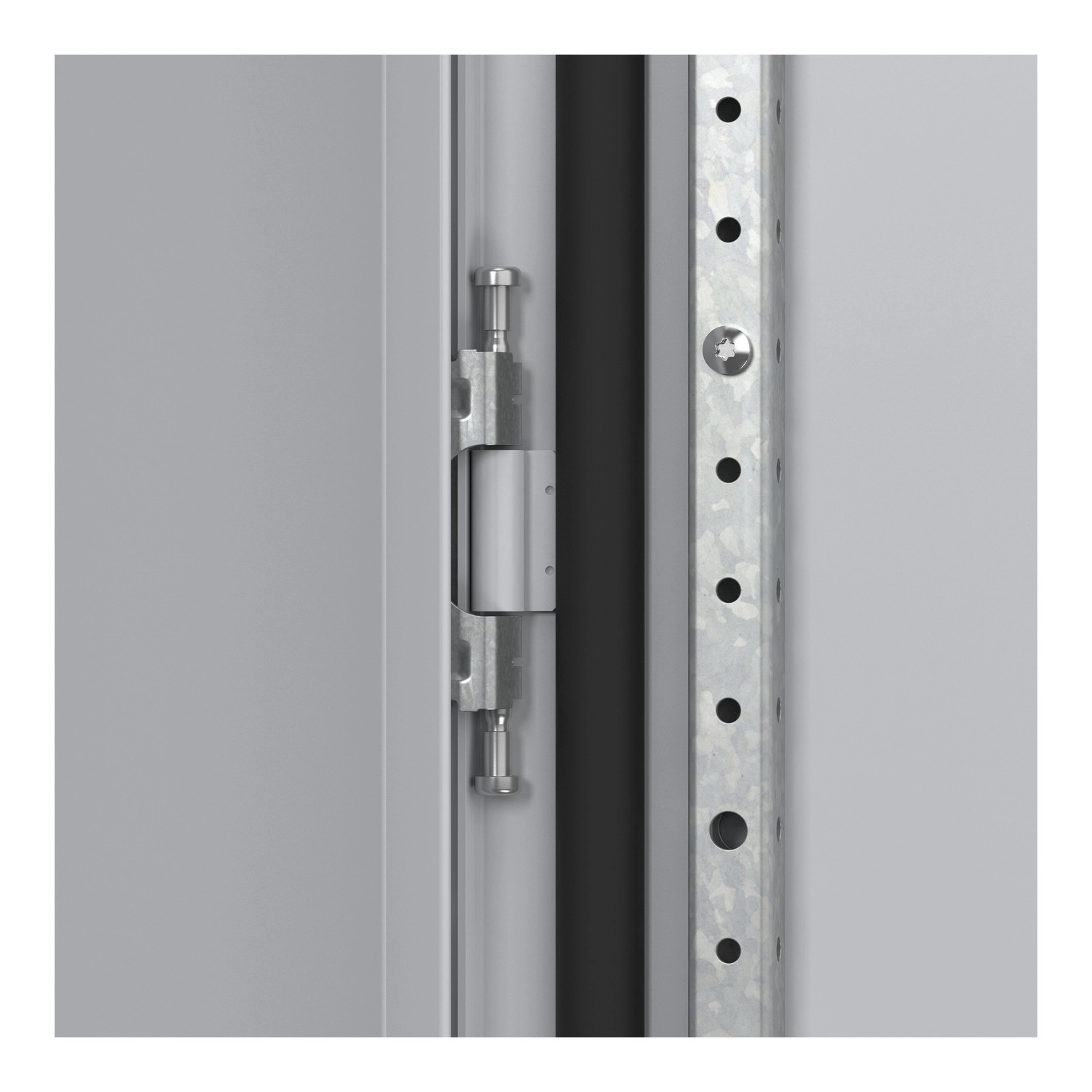

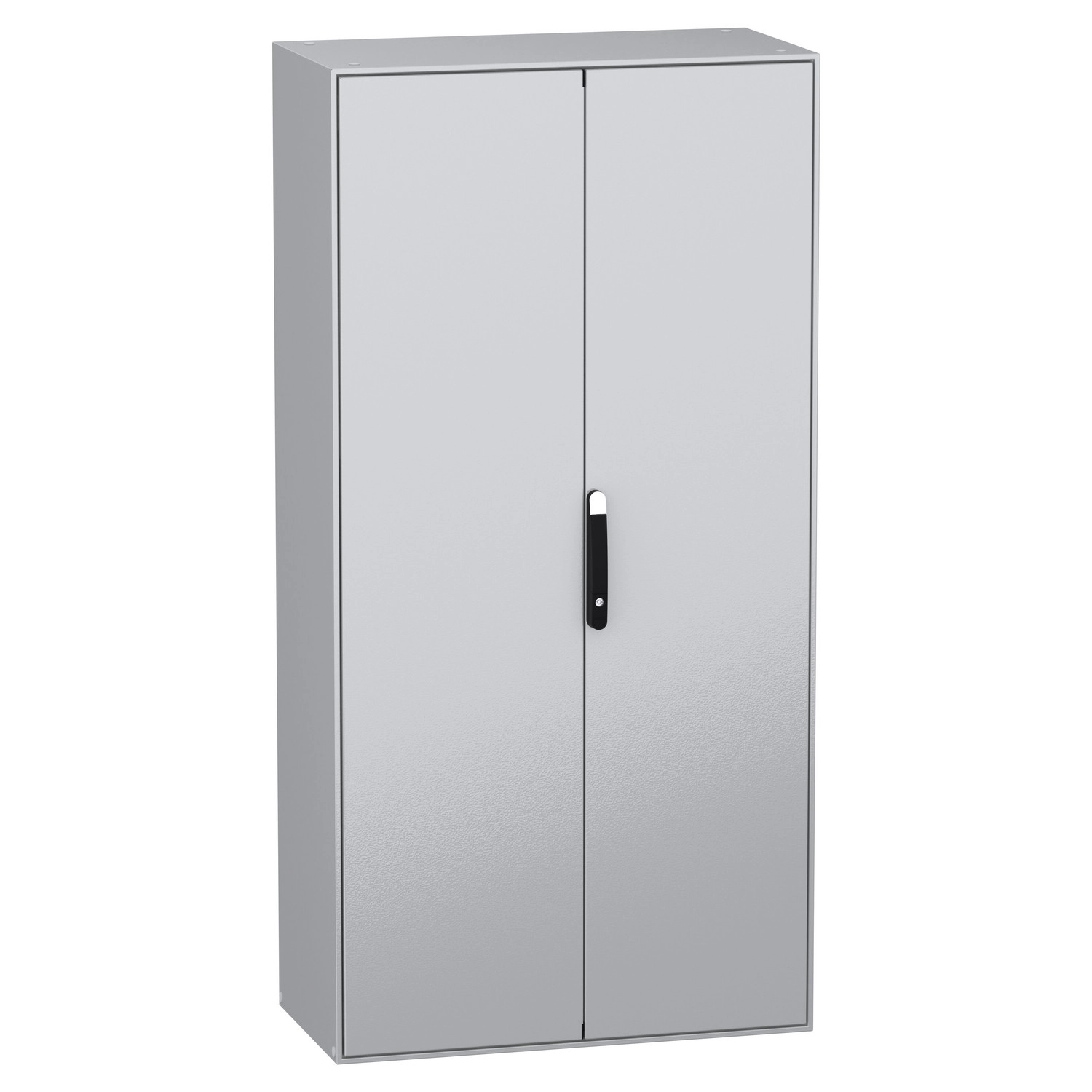

A NSYSM2010502D egy tekintélyes méretű egység, 2000 mm magassággal, 1000 mm szélességgel és 500 mm mélységgel, amely bőséges belső teret biztosít a nagyobb méretű elektromos berendezéseknek is. A szekrény konstrukciójának alapja az egyrészes test hegesztett hátlappal, az elülső része pedig merev keretet képez hegesztett sarkokkal, ami rendkívüli stabilitást biztosít. A kétajtós kialakítás megkönnyíti a hozzáférést a belső komponensekhez, miközben az ajtók 120 fokos nyitási szöge tökéletes munkaterületet biztosít. Az ajtók rögzítéséről csavaros zsanérok gondoskodnak, amelyek szükség esetén eltávolíthatók.

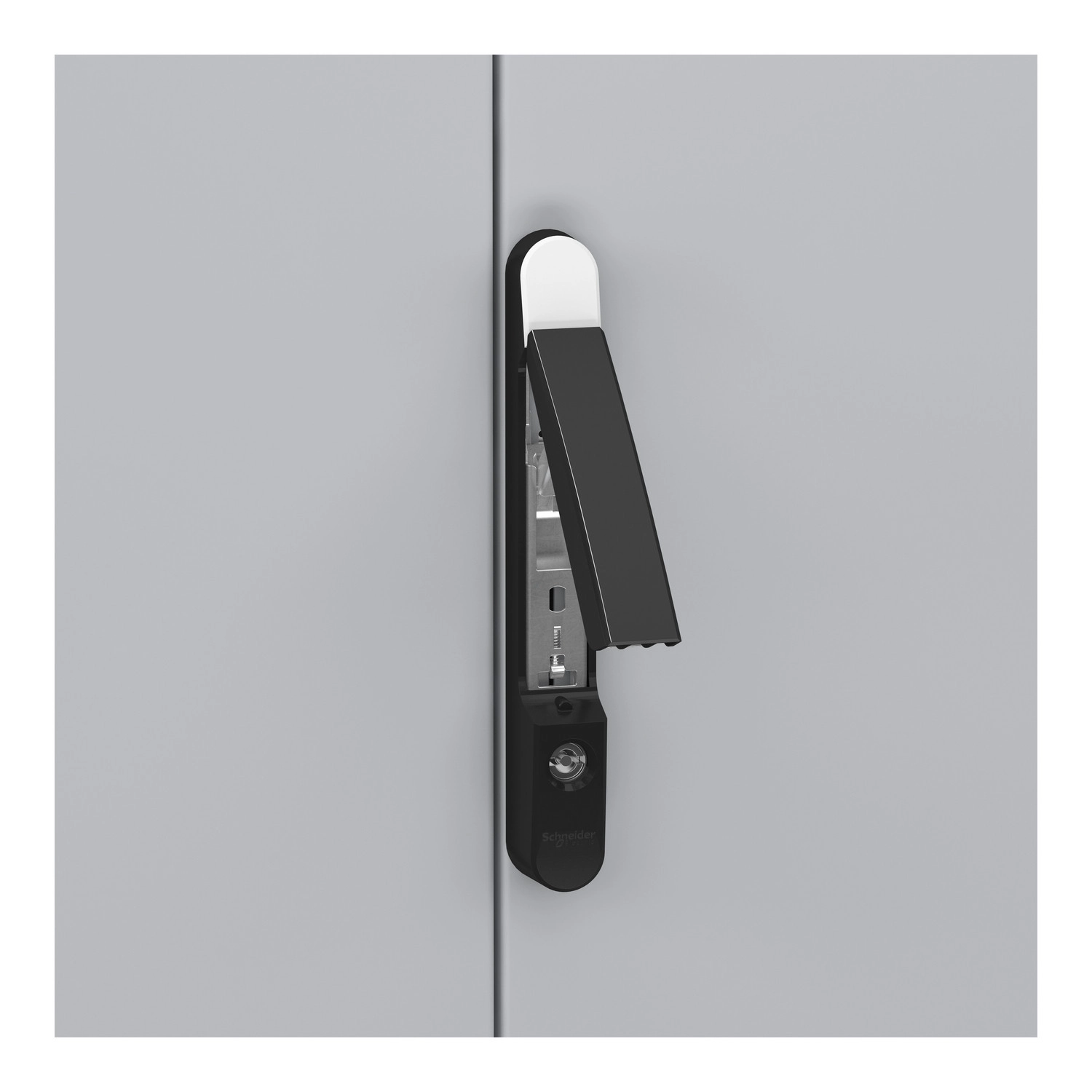

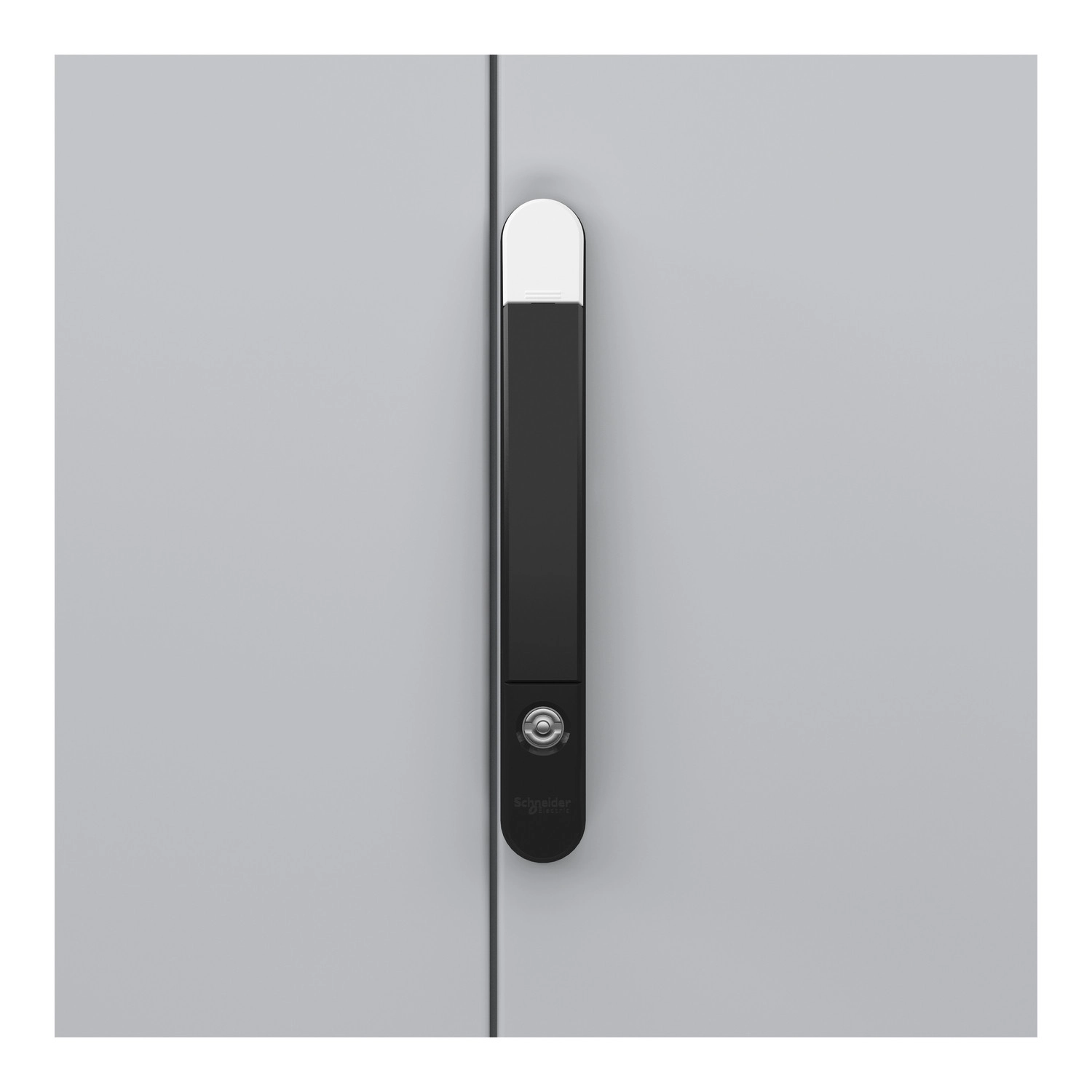

A biztonságot szolgálja a 4 pontos záródás és a fogantyús zárszerkezet 5 mm-es dupla rudas betéttel. A fogantyú fekete (RAL 9005) színű, míg maga a szekrény teste szürke (RAL 7035) epoxy-poliészter por bevonattal van ellátva, ami nemcsak esztétikus megjelenést, hanem tartós korrózióvédelmet is biztosít. A szerkezeti anyagok - acéllemez test és ajtók, valamint zamak zsanérok - további garanciát jelentenek a hosszú élettartamra és a megbízható működésre. A szekrény nettó tömege 117 kg, ami jelzi a konstrukció szilárdságát.

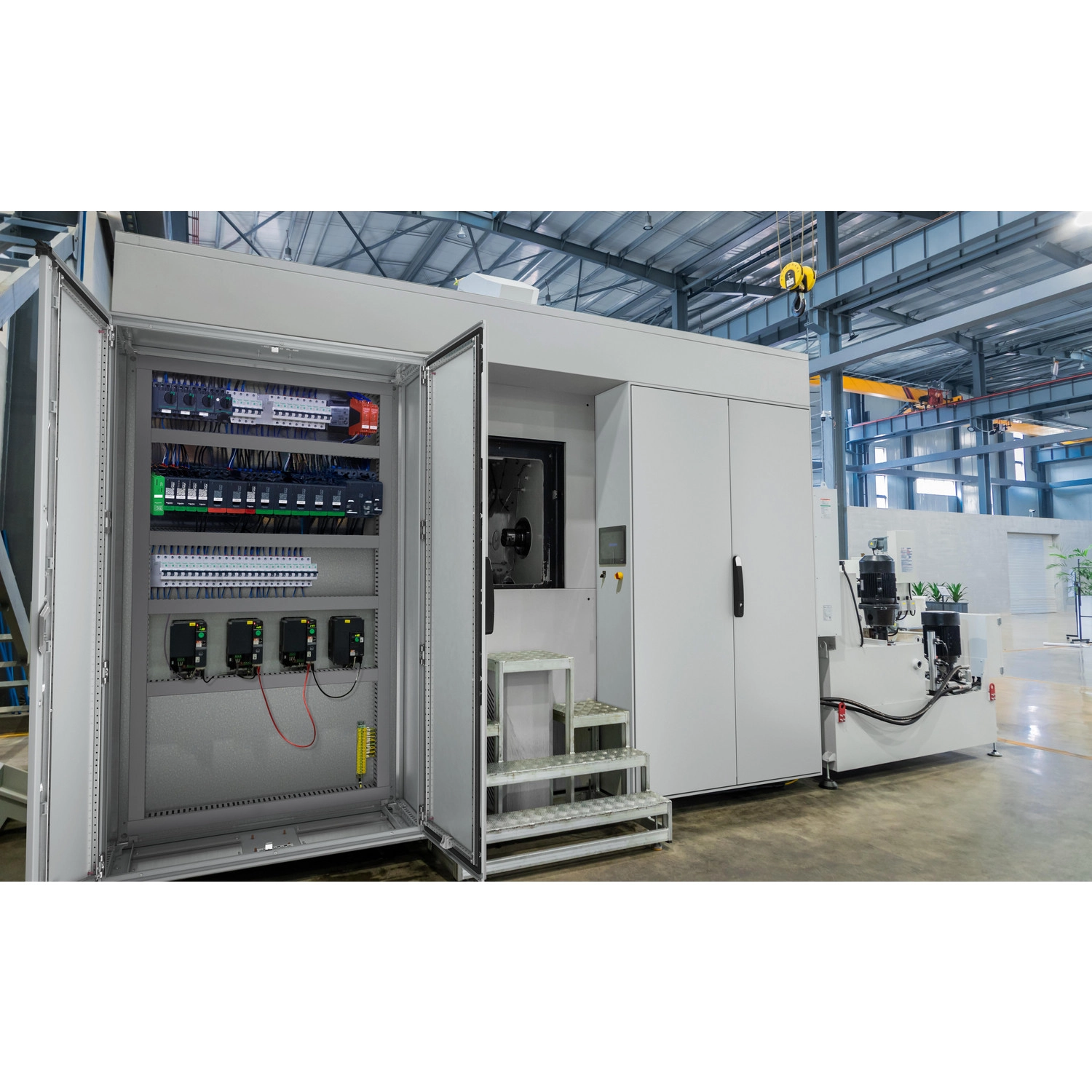

A NSYSM2010502D kapcsolószekrény IK10 ütésállósági fokozattal rendelkezik az IEC 62262 szabvány szerint, valamint IP55 védettségi szinttel az IEC 60529 szabványnak megfelelően, így kiválóan ellenáll a pornak és a vízsugárnak is. A szekrény megfelel az IEC 62208 szabványnak, valamint rendelkezik DNV, UL és BV tanúsítványokkal is, ami igazolja a nemzetközi szabványoknak való megfelelést. A standard kábelbevezetés egy bejárattal rendelkezik, ami a kábelezési munkálatokat egyszerűbbé teszi. A szekrényt a Schneider Electric PanelSeT termékcsaládja részeként tervezték, kifejezetten többcélú ipari alkalmazásokra, ahol a megbízhatóság és a tartósság elsődleges szempont.
Schneider Electric Spacial SM - NSYSM2010502D műszaki adatok
Általános adatok
Termékcsalád: PanelSeT
Terméknév: PanelSeT SM
Termék típus: Kompakt kapcsolószekrény
Felhasználási terület: Többcélú
Telepítési kiegészítő típus: Padlón álló
Fizikai jellemzők
Névleges magasság: 2000 mm
Névleges szélesség: 1000 mm
Névleges mélység: 500 mm
Nettó tömeg: 117 kg
Konstrukciós jellemzők

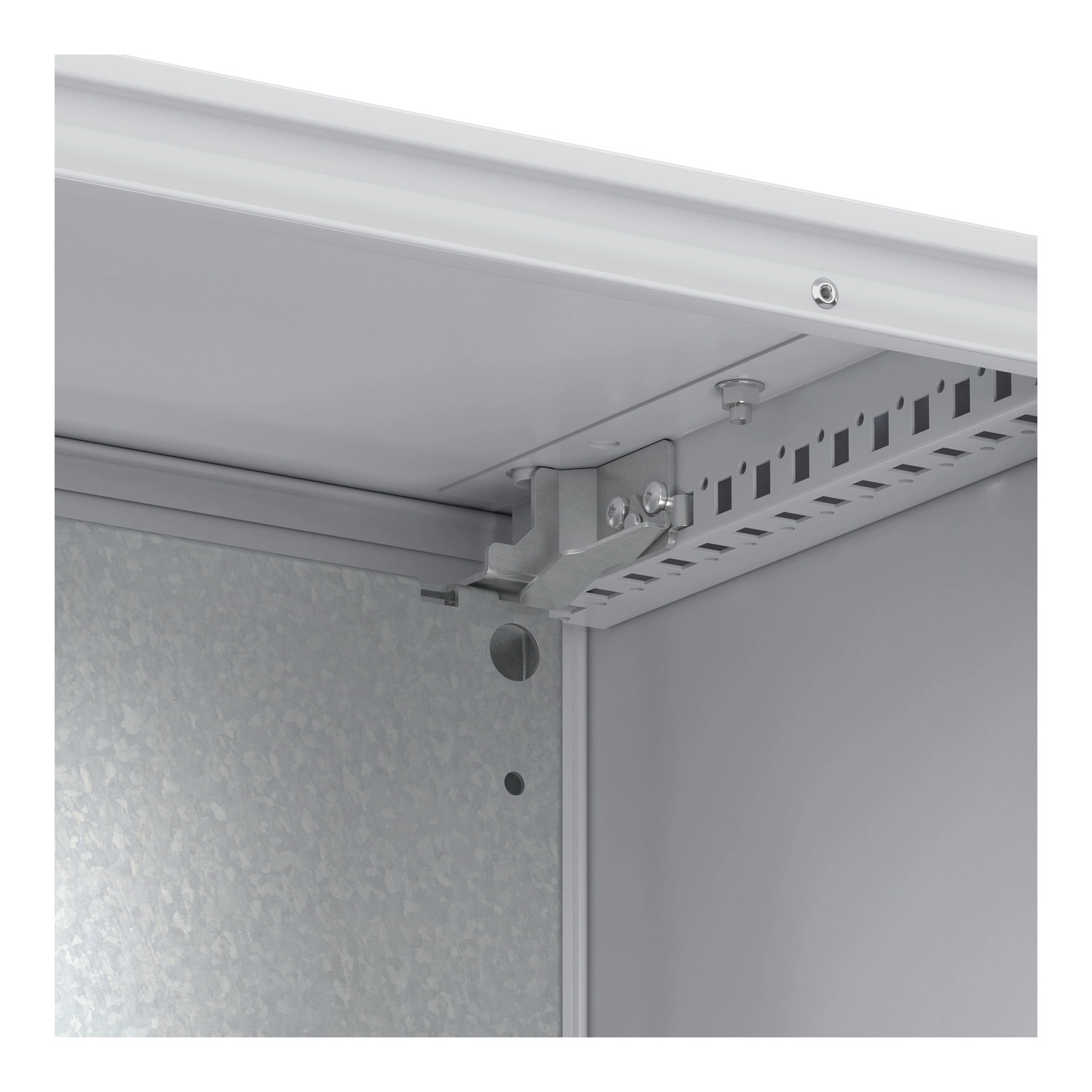

Eszköz összetétele: 1 test, 2 ajtó, 1 kábelbevezetési lemez, 1 zárrendszer fogantyúval az ajtóhoz, 1 blokkoló rendszer a bal oldali ajtóhoz, 4 szerelőlap konzol
Leszerelhető részek: Ajtó csavaros zsanérral, Szerelőlap konzol csavarokkal
Ajtók száma: Elöl: 2 ajtó
Ajtó nyitási oldal: Bal (120°), Jobb (120°)
Ajtó típusa: Sima
Zár típusa: 4 pontos zár, fogantyú 5 mm dupla rudas betéttel

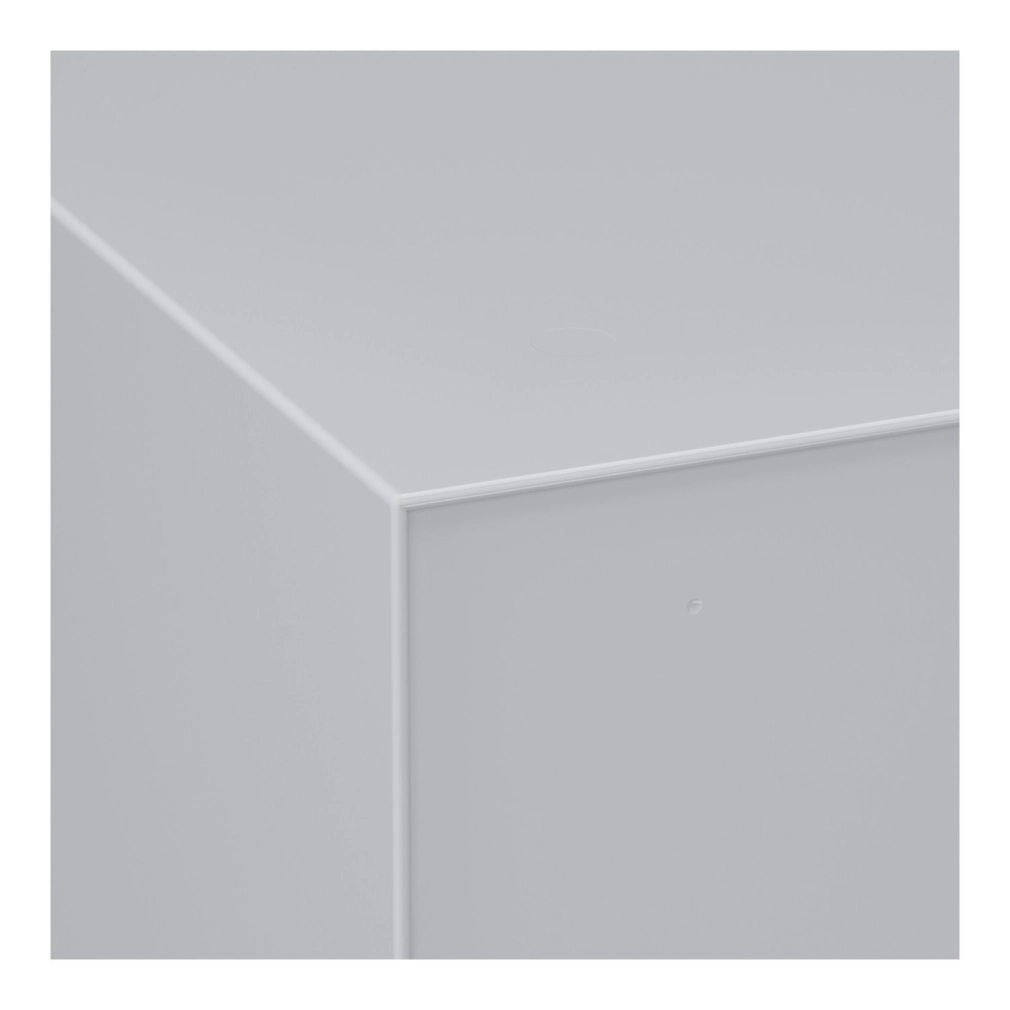

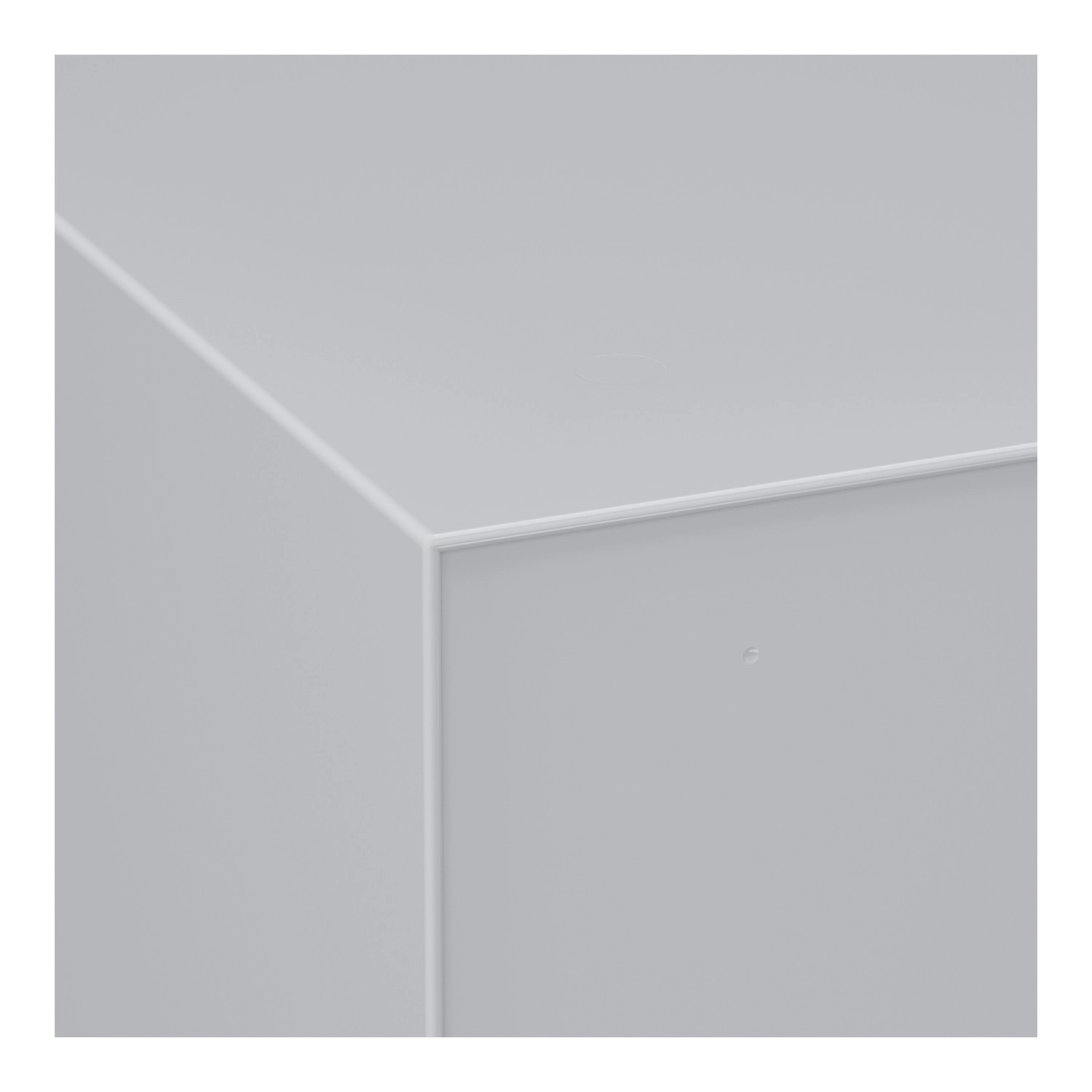

Test típusa: Egyrészes test hegesztett hátlappal, Elülső része merev keretet képez hegesztett sarkokkal

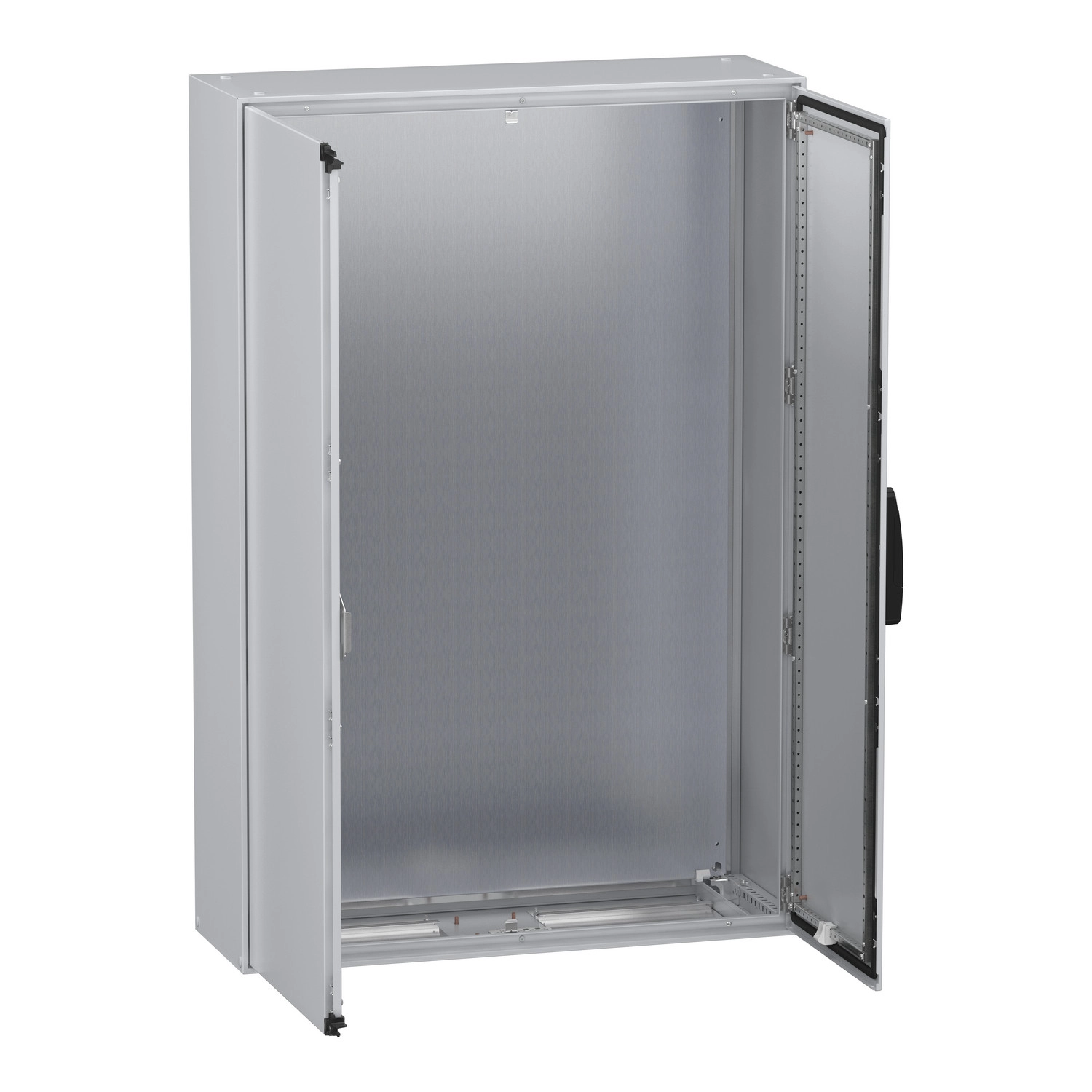

Szerelőlap leírása: Szerelőlap nélkül
Tömszelence lemez típusa: Standard
Kábelbevezetés: 1 bejárat
Anyagok és felületkezelés
Anyag: Test: acéllemez, Ajtó: acéllemez, Zsanér: zamak
Felületkezelés: Epoxy-poliészter por
Szín: Szekrény: szürke (RAL 7035), Fogantyú: fekete (RAL 9005)
Működési és védelmi jellemzők
Hozzáférhetőség a kezeléshez: Elölről
IK védettségi fokozat: IK10 az IEC 62262 szerint, megfelel az UL és cUL előírásoknak
IP védettségi fokozat: IP55 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 62208
Termék tanúsítványok: DNV, UL, BV
