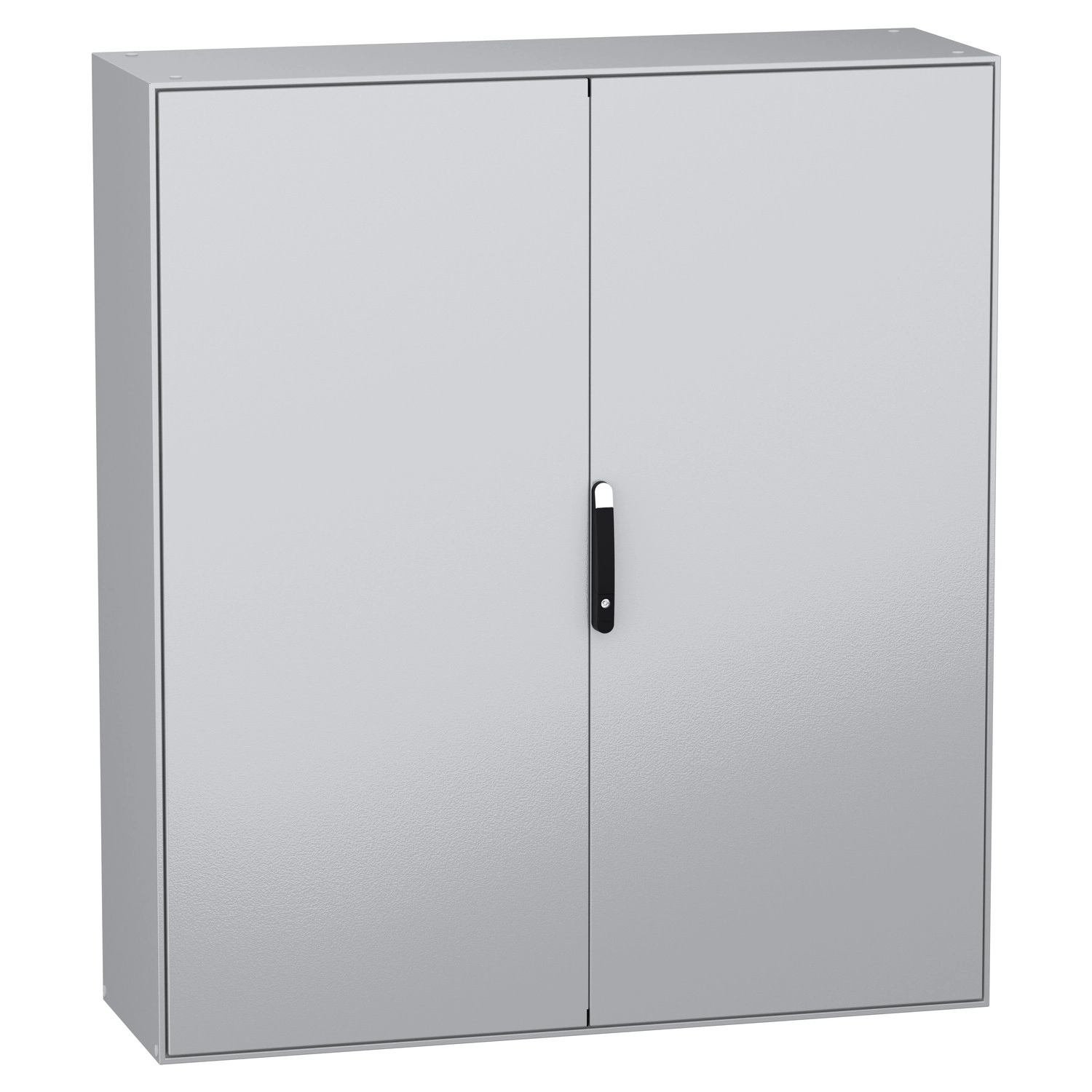

A PanelSeT SM sorozatú kompakt kapcsolószekrény a Schneider Electric megbízható, magas minőségű ipari megoldása, amely sokrétű felhasználási igényt képes kielégíteni. Az NSYSM1816502D cikkszámú, szerelőlap nélküli kivitel kifejezetten nagy méretű ipari alkalmazásokhoz lett tervezve, ahol fontos a biztonságos alkatrészvédelem és a stabil kivitel.
A PanelSeT SM kompakt kapcsolószekrény robusztus felépítésének köszönhetően ideális választás ipari környezetben, ahol fokozott mechanikai védelemre van szükség. A termék IP55 védettségi szintje megfelelő védelmet biztosít por és vízsugarak ellen, míg az IK10 besorolás kiemelkedő ütésállóságot garantál. Ez a típus különösen alkalmas olyan helyszínekre, ahol a berendezéseket meg kell védeni a környezeti hatásoktól és a fizikai behatásoktól. Az NSYSM1816502D termék az IEC 62208 szabványnak megfelelően készült, valamint rendelkezik DNV, UL és BV tanúsítványokkal, ami széles körű alkalmazhatóságot biztosít különböző iparágakban.

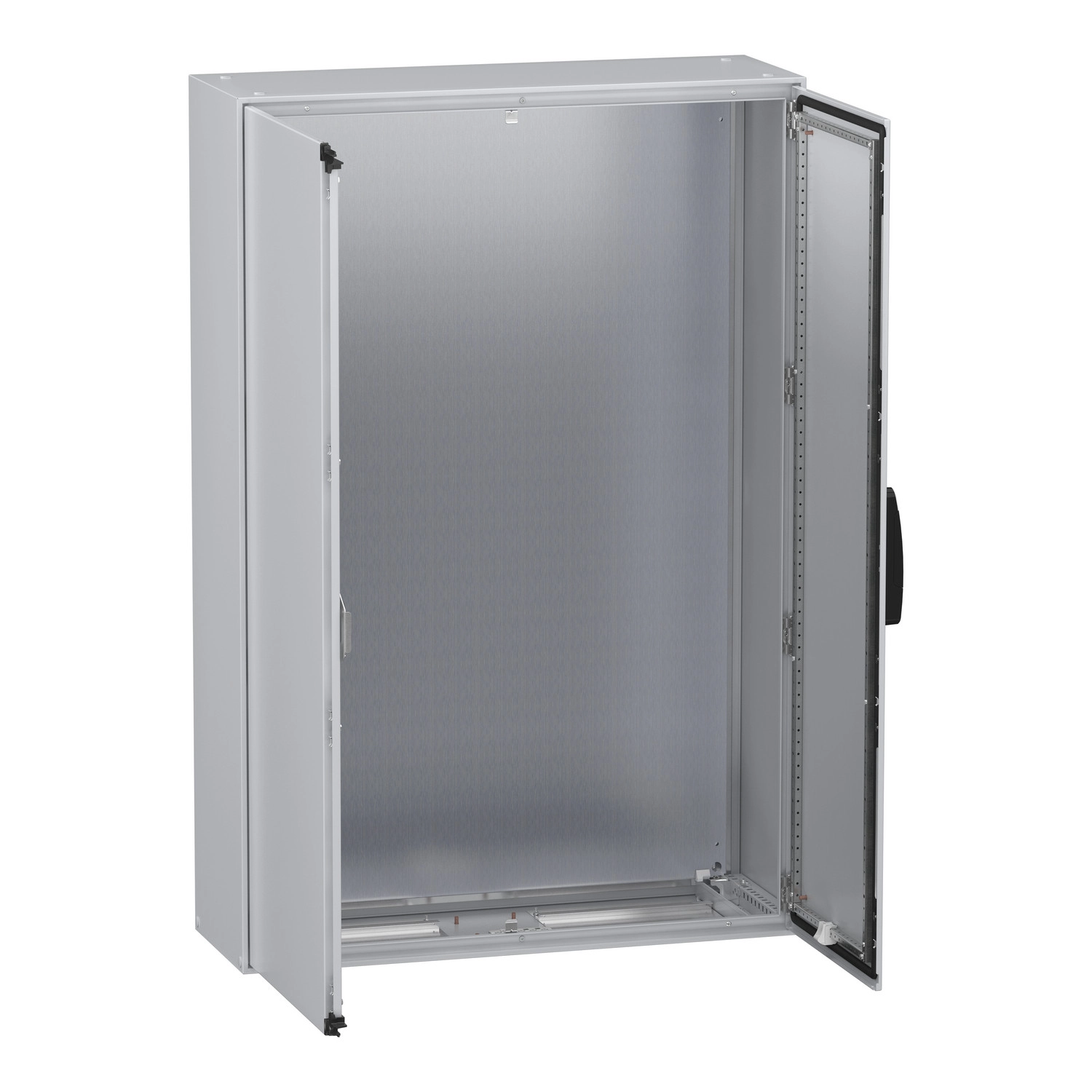

A kapcsolószekrény 1800 mm magasságú, 1600 mm szélességű és 500 mm mélységű, amely bőséges belső teret kínál az elektromos és elektronikus komponensek elhelyezésére. A konstrukció tartalmaz két ajtót az elülső oldalon, amelyek 120 fokos nyitási szöggel rendelkeznek, valamint két kábelbevezető lemezt. A zárrendszer 4 pontos, 5 mm-es kettős rudas betéttel ellátott fogantyúval biztosítja a megfelelő védelmet illetéktelen hozzáférés ellen. Az ajtók egyszerűen eltávolíthatók a csavaros zsanéroknak köszönhetően, ami megkönnyíti a szerelési és karbantartási munkálatokat. A szerelvények anyaga minőségi acéllemez, az ajtók és a test horganyzott acélból készültek, a zsanérok pedig zamak ötvözetből. A felület epoxi-poliészter porral bevont, amely tartós és esztétikus megjelenést biztosít. A szekrény színe szürke (RAL 7035), míg a fogantyú fekete (RAL 9005) színű, ami elegáns megjelenést kölcsönöz a terméknek.
A PanelSeT SM NSYSM1816502D kapcsolószekrény a Schneider Electric termékcsalád részeként kompatibilis a gyártó különböző kiegészítőivel, így rugalmasan testre szabható a konkrét alkalmazási igényeknek megfelelően. A termék előnyei közé tartozik a nagy befogadóképesség, a masszív kivitel, a könnyű szerelhetőség és az egyszerű hozzáférés az elülső oldalról. Mivel ez a változat szerelőlap nélkül kerül forgalomba, lehetőséget biztosít a felhasználónak, hogy a saját igényeihez legjobban illeszkedő belső elrendezést alakítson ki. A tömör, egyrészes test a hegesztett hátsó panellel és a merev, hegesztett sarkokkal rendelkező elülső kerettel maximális stabilitást biztosít, ami elengedhetetlen a nagy méretű és tömegű ipari berendezések esetében.
Schneider Electric Spacial SM - NSYSM1816502D -SM szerelőlap nélkül 2D (1800*1600*500) műszaki adatok
Általános adatok
Termékcsalád: PanelSeT
Terméknév: PanelSeT SM
Termék típus: Kompakt kapcsolószekrény
Alkalmazás: Többcélú
Telepítési tartozék típus: Padlón álló
Fizikai jellemzők
Névleges magasság: 1800 mm
Névleges szélesség: 1600 mm
Névleges mélység: 500 mm
Nettó tömeg: 179 kg
Konstrukció

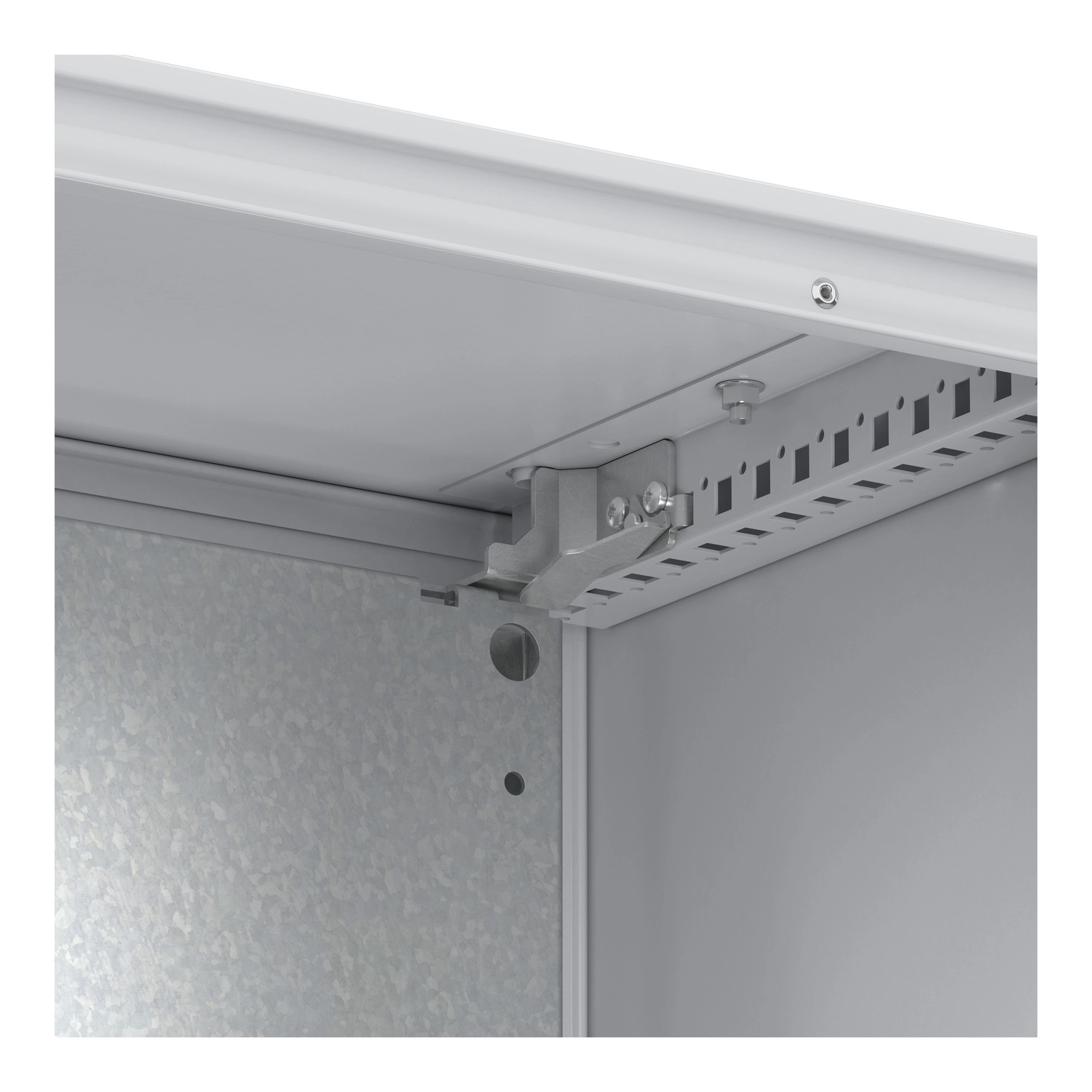

Eszköz összetétel: 1 test, 2 ajtó, 2 kábelbevezető lemez, 1 zárórendszer fogantyúval az ajtóhoz, 1 blokkoló rendszer a bal ajtóhoz, 4 szerelőlap konzol

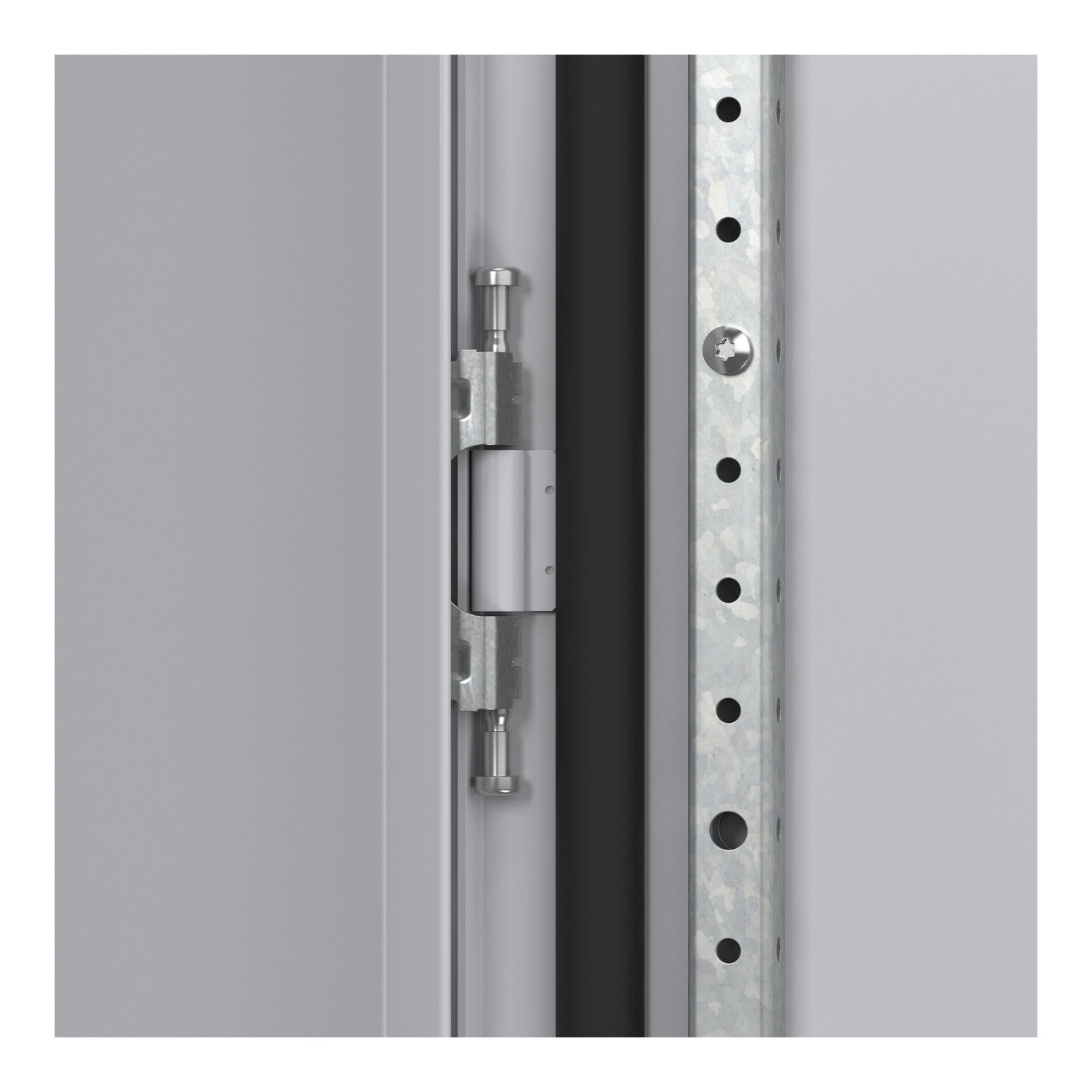

Eltávolítható részek: Ajtó csavaros zsanérokkal, Szerelőlap konzol csavarokkal
Ajtók száma: Elöl: 2 ajtó
Ajtónyitás iránya: Bal (120°), Jobb (120°)
Ajtó típus: Sima

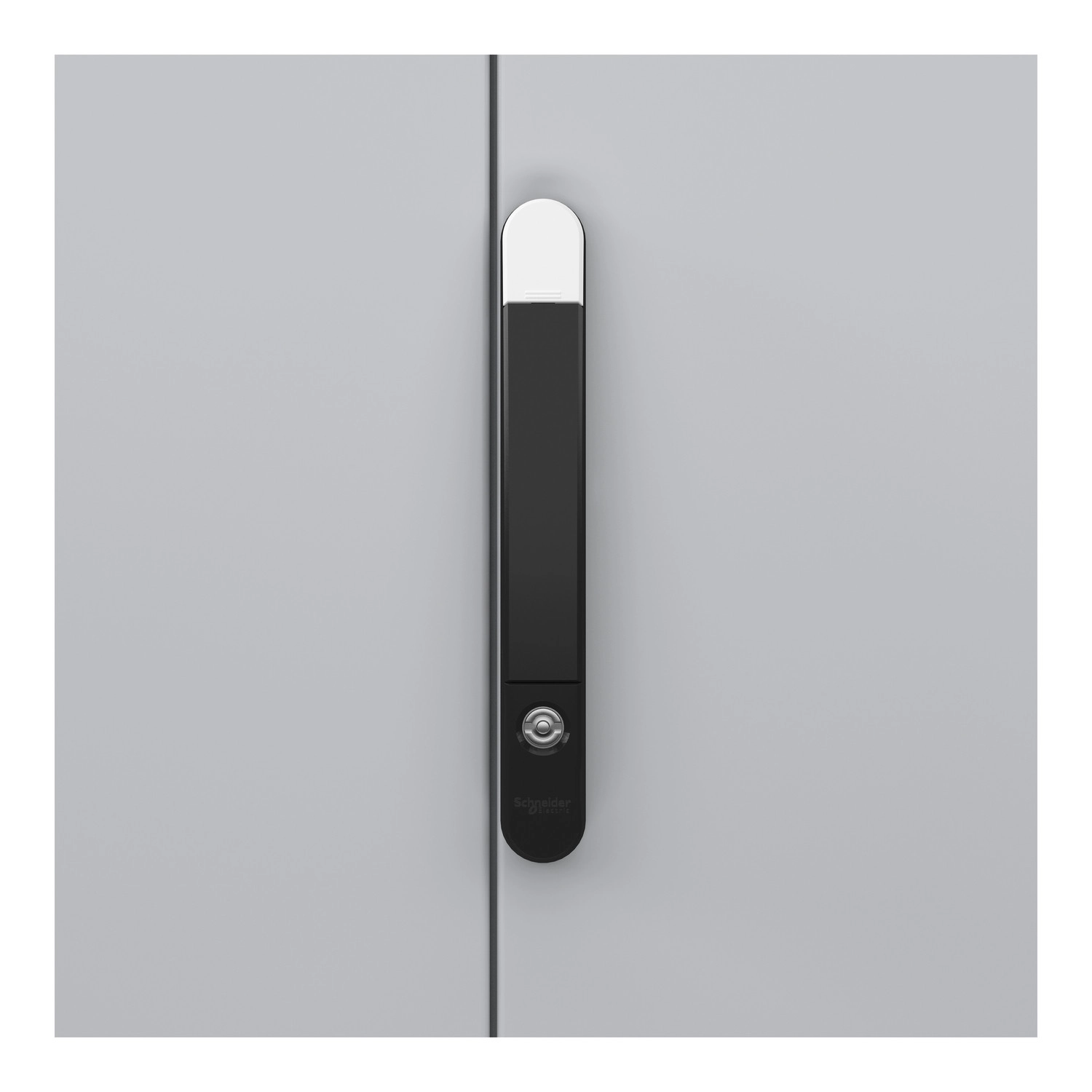

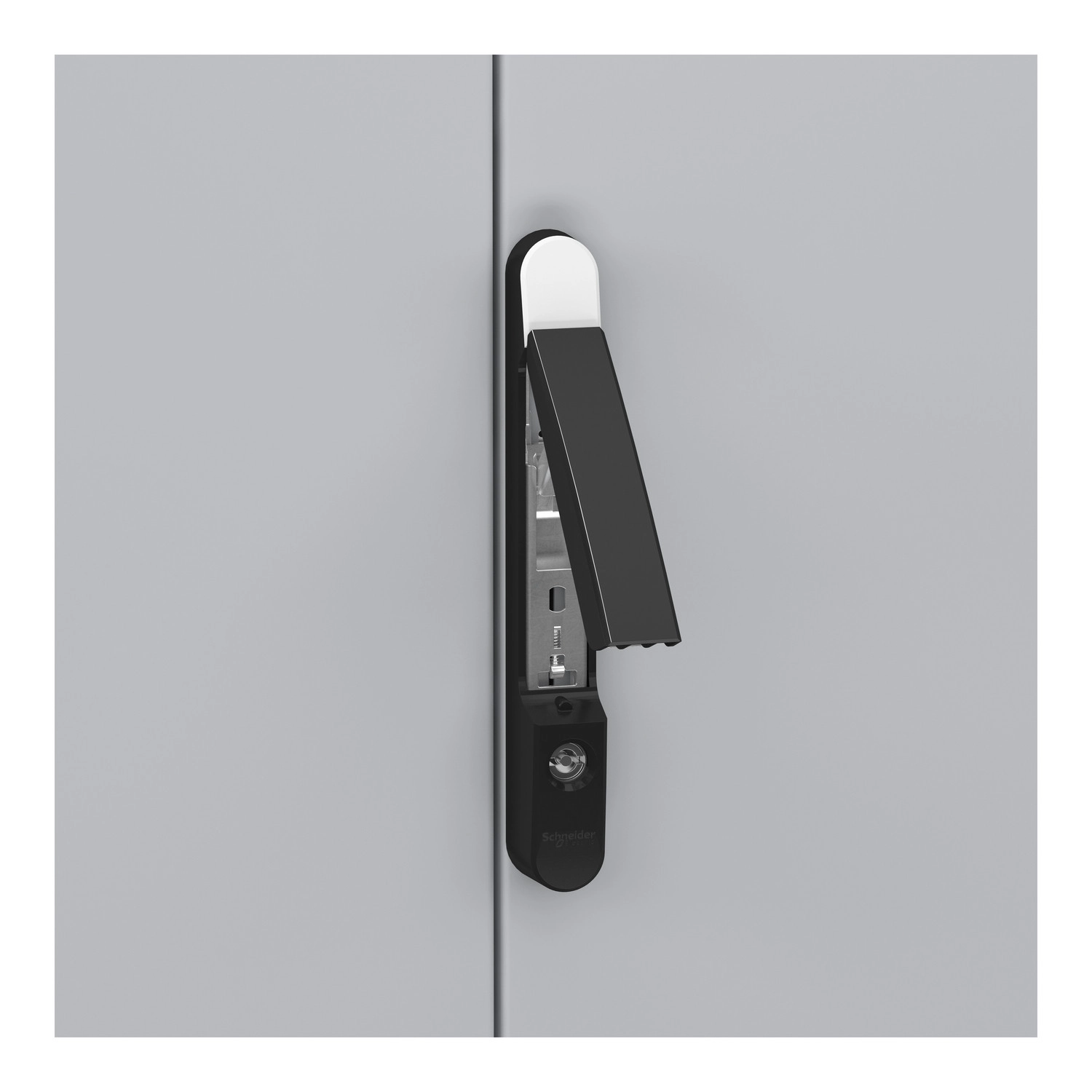

Zár típus: 4 pontos zár, fogantyú 5 mm-es kettős rúd betéttel

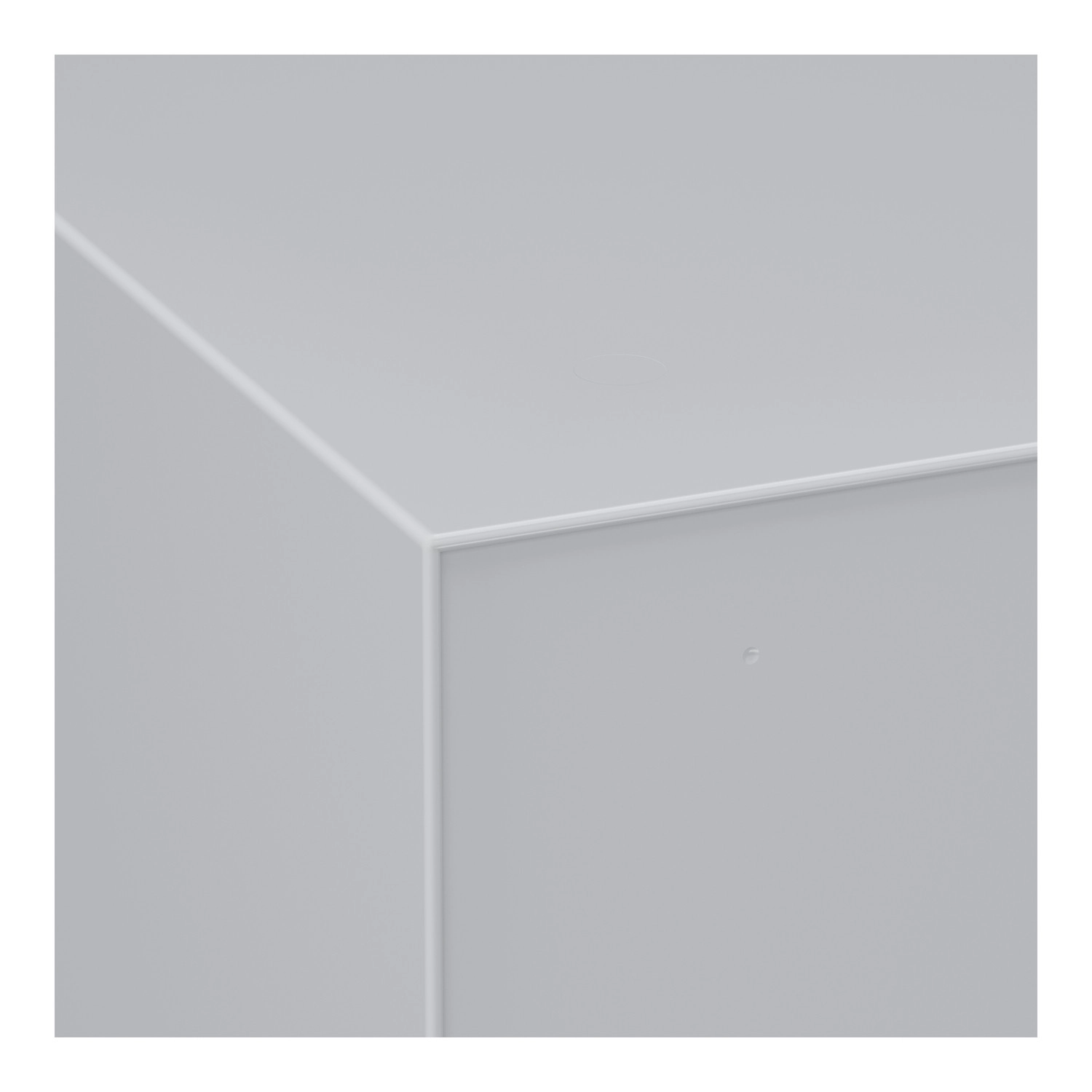

Test típus: Elülső rész merev keretet képez hegesztett sarkokkal, Egyrészes test hegesztett hátsó panellel
Szerelőlap leírás: Szerelőlap nélkül
Kábelbevezető lemez típusa: Standard
Kábelbemenet: 1 bemenet
Anyagok és felület
Anyag: Test: acéllemez, Ajtó: acéllemez, Zsanér: zamak

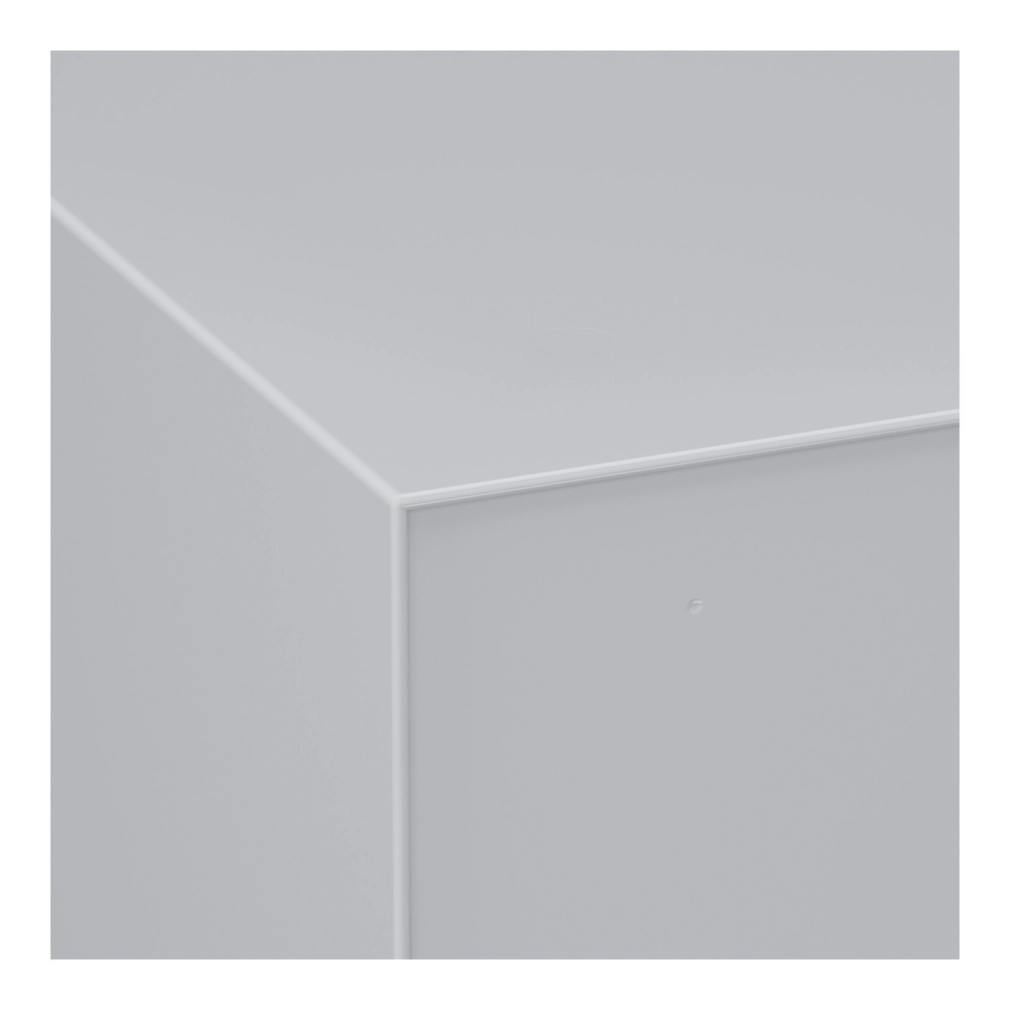

Felületkezelés: Epoxi-poliészter por
Szín: Szekrény: szürke (RAL 7035), Fogantyú: fekete (RAL 9005)
Hozzáférhetőség
Kezelési hozzáférés: Elölről
Védettség és szabványok
IK védettségi fok: IK10 az IEC 62262 szerint, megfelel UL és cUL szabványoknak
IP védettségi fok: IP55 az IEC 60529 szerint
Szabványok: IEC 62208
Terméktanúsítványok: DNV, UL, BV
