A PanelSeT SM NSYSM1612402D egy prémium minőségű kompakt kapcsolószekrény, amely sokoldalú alkalmazhatóságával és robusztus kialakításával tűnik ki a Schneider Electric termékpalettájáról. Ez a szerelőlap nélküli kivitel kiváló választás ipari környezetben, ahol fontos a megbízható védelem és a praktikus kialakítás.

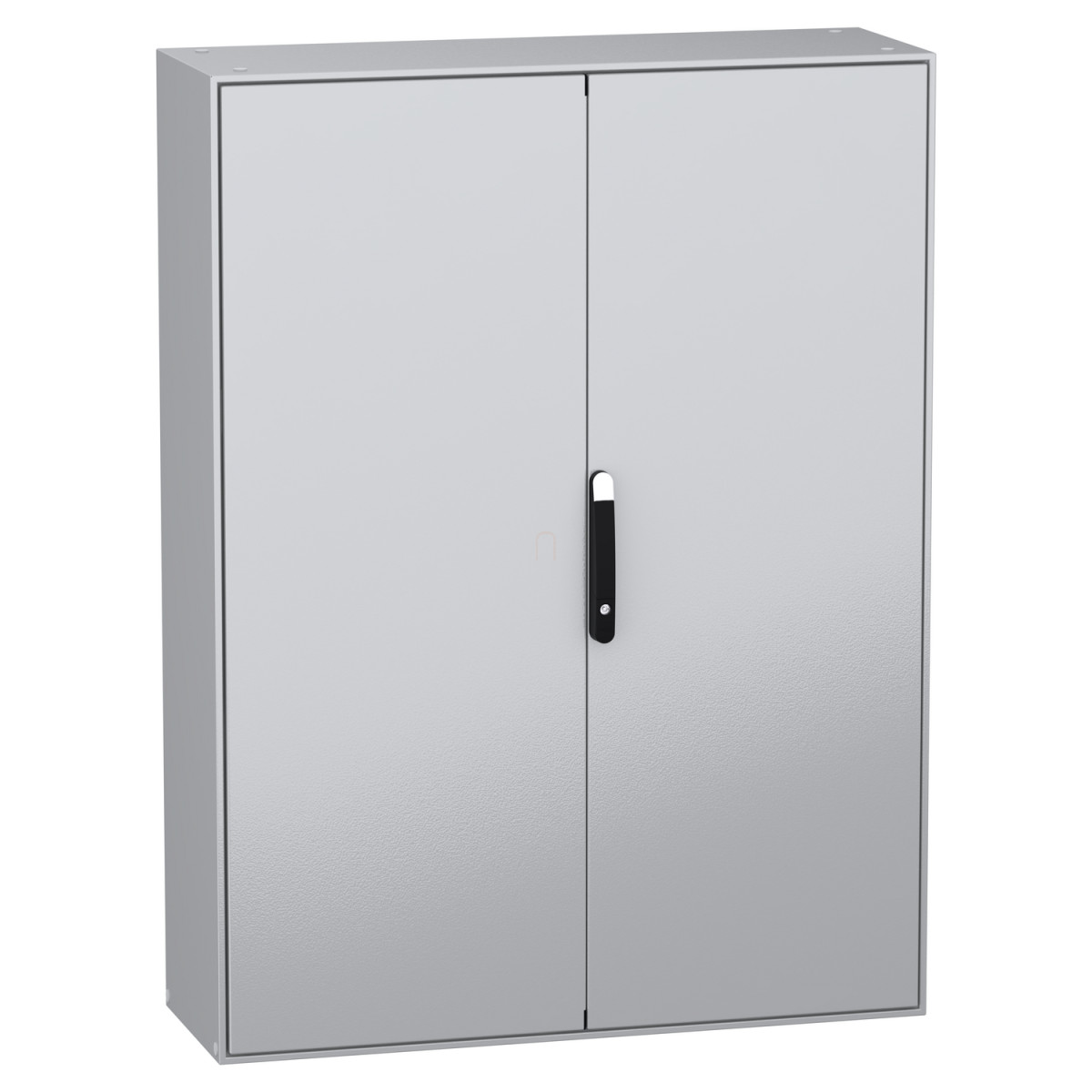

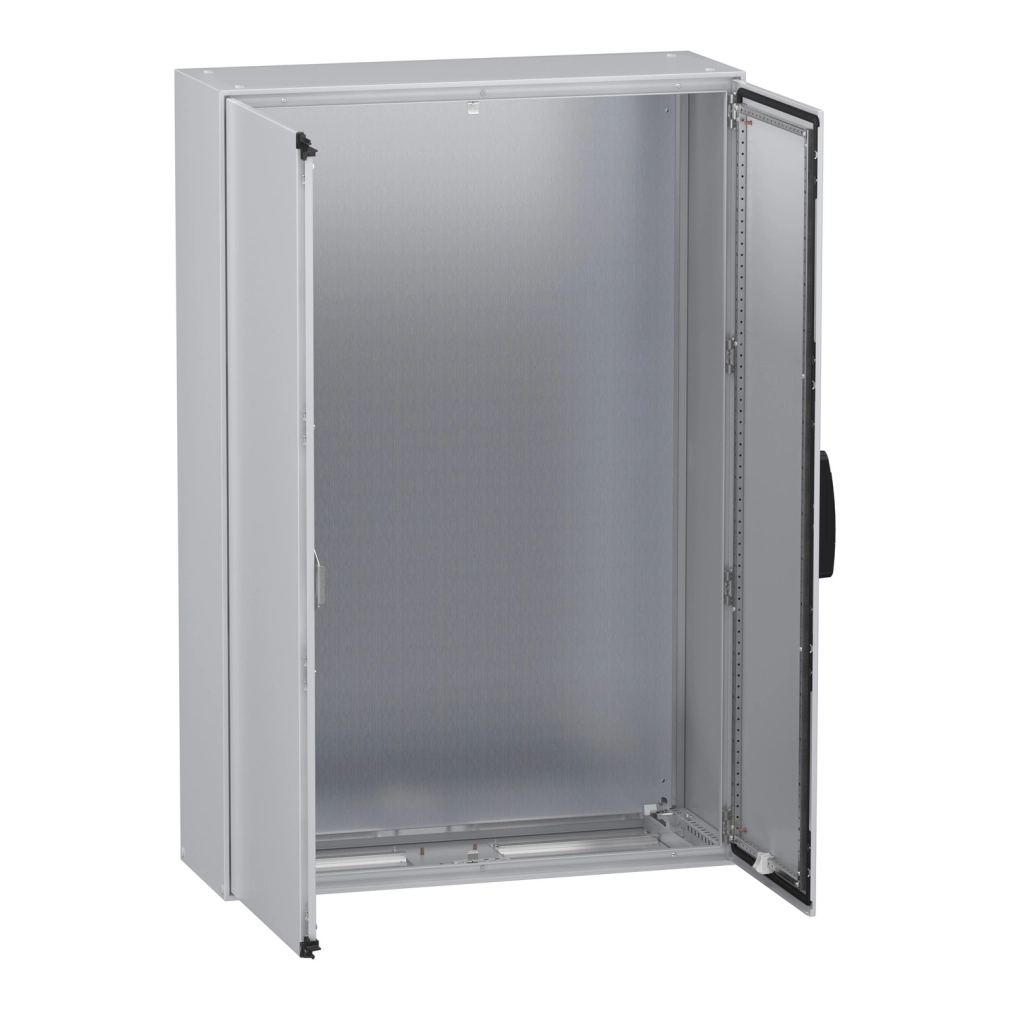

A PanelSeT SM kapcsolószekrény 1600 mm magasságú, 1200 mm szélességű és 400 mm mélységű, így bőséges helyet biztosít a különböző elektromos komponensek, vezérlőegységek és egyéb eszközök telepítéséhez. Két ajtóval rendelkezik, amelyek 120°-ban nyithatók, megkönnyítve a belső térhez való hozzáférést és a szerelési munkálatokat. A bal és jobb oldali ajtók rögzítéséről egy speciális 4 pontos zárszerkezet gondoskodik, amely 5 mm-es dupla rúdzárral és fogantyúval van ellátva, biztosítva a magas szintű védelmet és biztonságot.

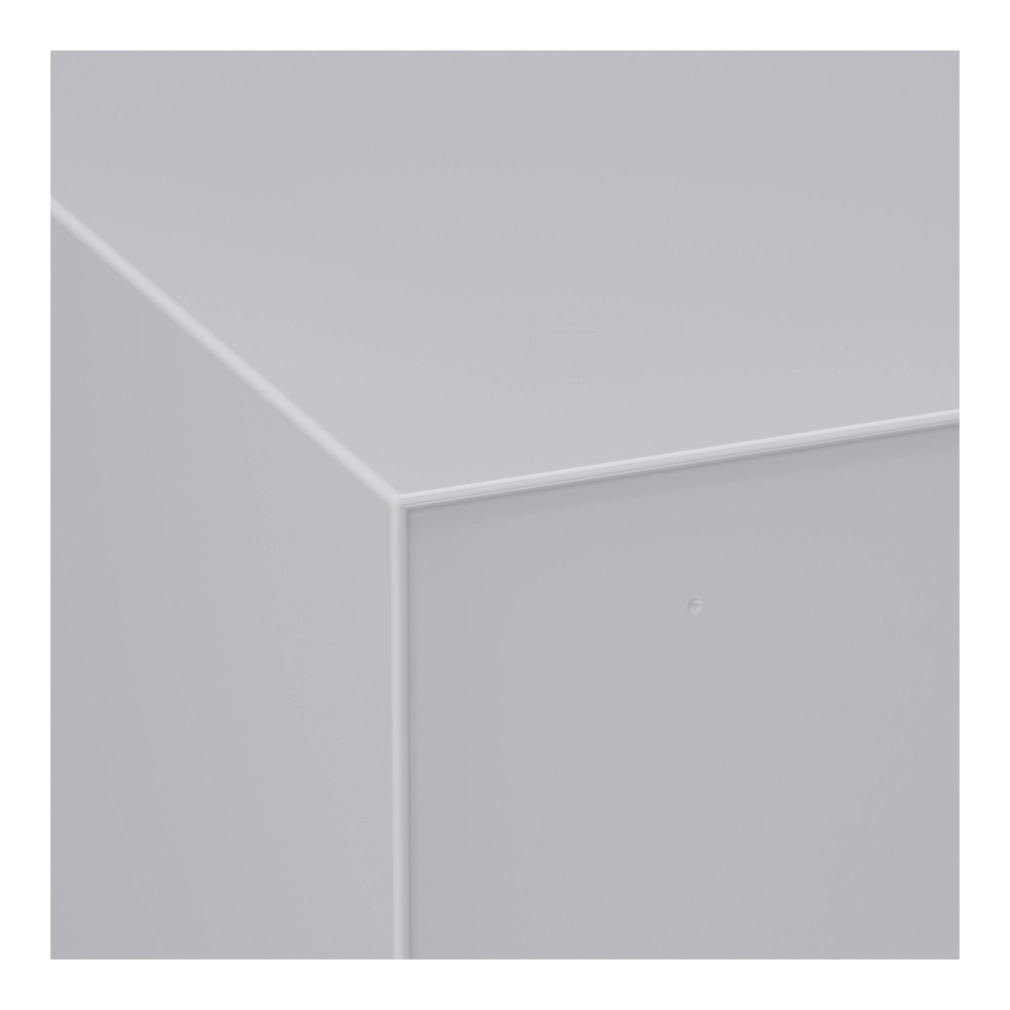

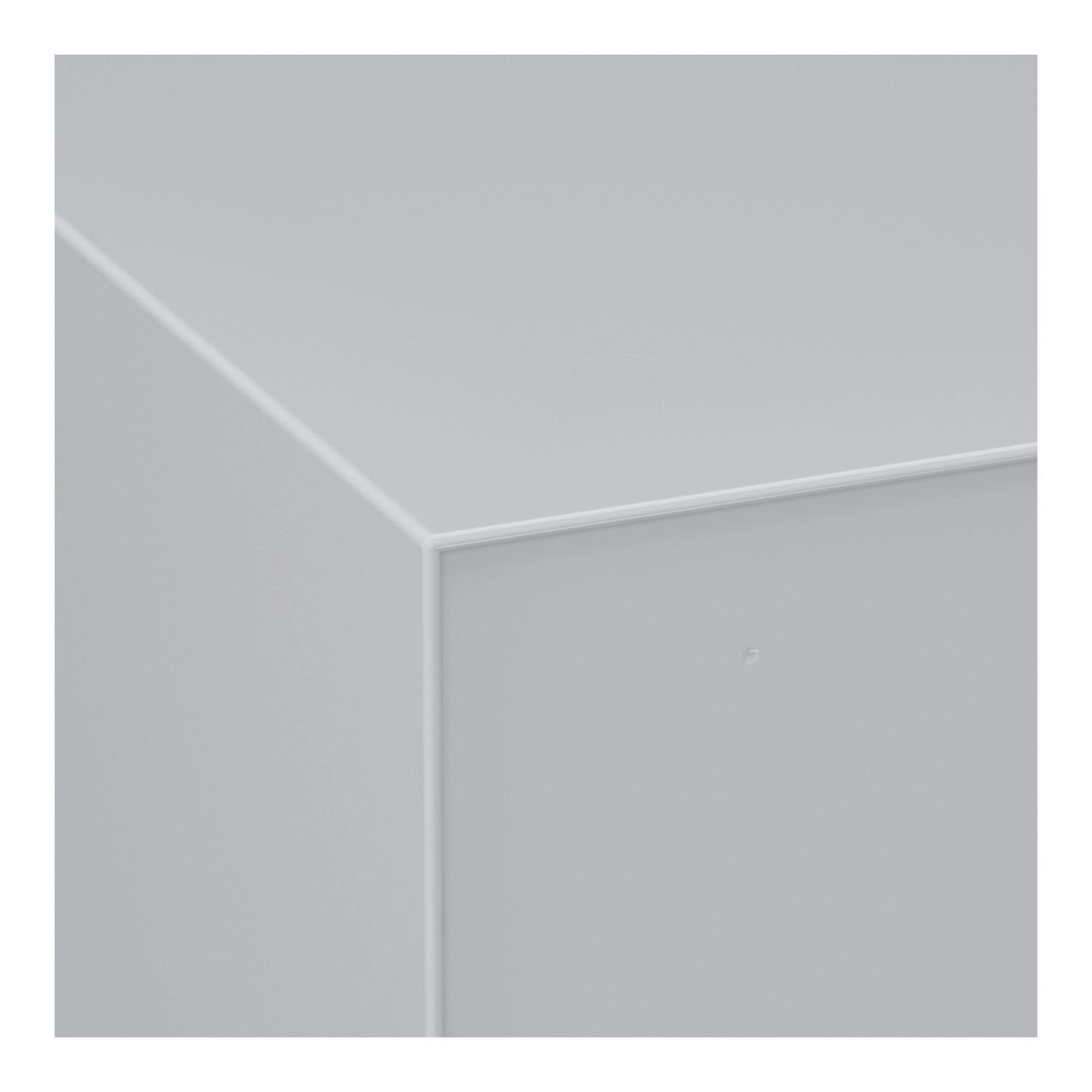

A NSYSM1612402D szekrény konstrukciója impozáns: elülső része hegesztett sarkokkal kialakított merev keretet alkot, míg a test egyetlen darabból készül hegesztett hátsó panellel. Mind a test, mind az ajtók kiváló minőségű acéllemezből készülnek, a zsanérok pedig zamak ötvözetből. A szekrény külső felületét epoxi-poliészter por bevonat védi, amely nemcsak esztétikus megjelenést kölcsönöz a szürke (RAL 7035) színű háznak, de ellenállóvá teszi a környezeti hatásokkal szemben is, miközben a fekete (RAL 9005) fogantyú elegáns kontrasztot alkot.
A PanelSeT SM NSYSM1612402D kapcsolószekrény a nemzetközi szabványoknak megfelelően IP55 védettségi szinttel rendelkezik (IEC 60529 szerint), ami kiváló védelmet nyújt a por és a vízsugarak ellen. Emellett IK10 fokú ütésállósággal büszkélkedhet az IEC 62262, UL és cUL szabványok szerint, ami rendkívüli ellenállóképességet jelent a külső mechanikai behatásokkal szemben. A termék rendelkezik BV, UL és DNV tanúsítványokkal is, ami igazolja a legmagasabb minőségi és biztonsági elvárásoknak való megfelelést. A PanelSeT SM szekrény padlóra szerelhető típusú telepítési kiegészítőkkel kompatibilis, így stabil elhelyezést biztosít bármilyen ipari környezetben. A szekrény kábel bevezetéshez standard típusú tömszelence lemezzel rendelkezik, és egy bemeneti ponttal van ellátva, ami megkönnyíti a kábelek rendezett bevezetését. A levehető részek (ajtók és szerelőlap konzolok) csavarokkal rögzíthetők, lehetővé téve a könnyű szerelhetőséget és karbantartást.
Schneider Electric Spacial SM - NSYSM1612402D -szerelőlap nélkül 2D (1600*1000*300) műszaki adatok
Alap adatok
Terméktípus: PanelSeT SM kompakt kapcsolószekrény
Termékkód: NSYSM1612402D
Termékcsalád: PanelSeT
Alkalmazás: Többcélú
Fizikai jellemzők
Névleges magasság: 1600 mm
Névleges szélesség: 1200 mm
Névleges mélység: 400 mm
Nettó tömeg: 97,5 kg
Konstrukció
Telepítési kiegészítő típusa: Padlóra szerelhető

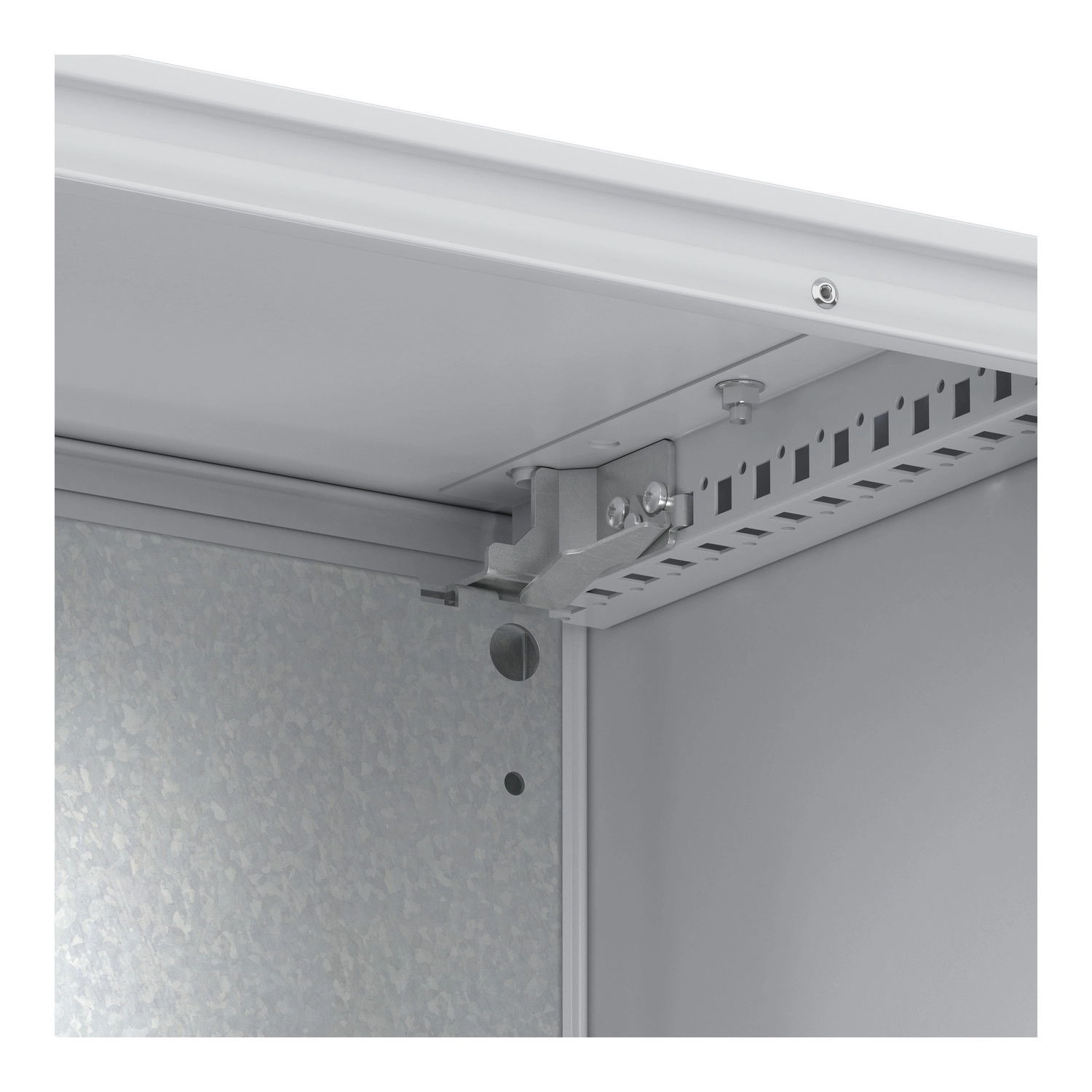

Eszköz összetétele: 1 test, 2 ajtó, 2 kábeltömszelence lemez, 1 zárszerkezet fogantyúval: ajtó, 1 reteszelő rendszer: bal ajtó, 4 szerelőlap konzol
Levehető részek: Ajtó csavaros zsanérral, Szerelőlap konzol csavarokkal
Test típusa: Elülső rész merev keretet képez hegesztett sarkokkal, Egydarabos test hegesztett hátsó panellel
Szerelőlap leírása: Szerelőlap nélkül
Ajtó jellemzők
Ajtók száma: Elöl: 2 ajtó
Ajtónyitási oldal: Bal (120°), Jobb (120°)
Ajtó típusa: Sima

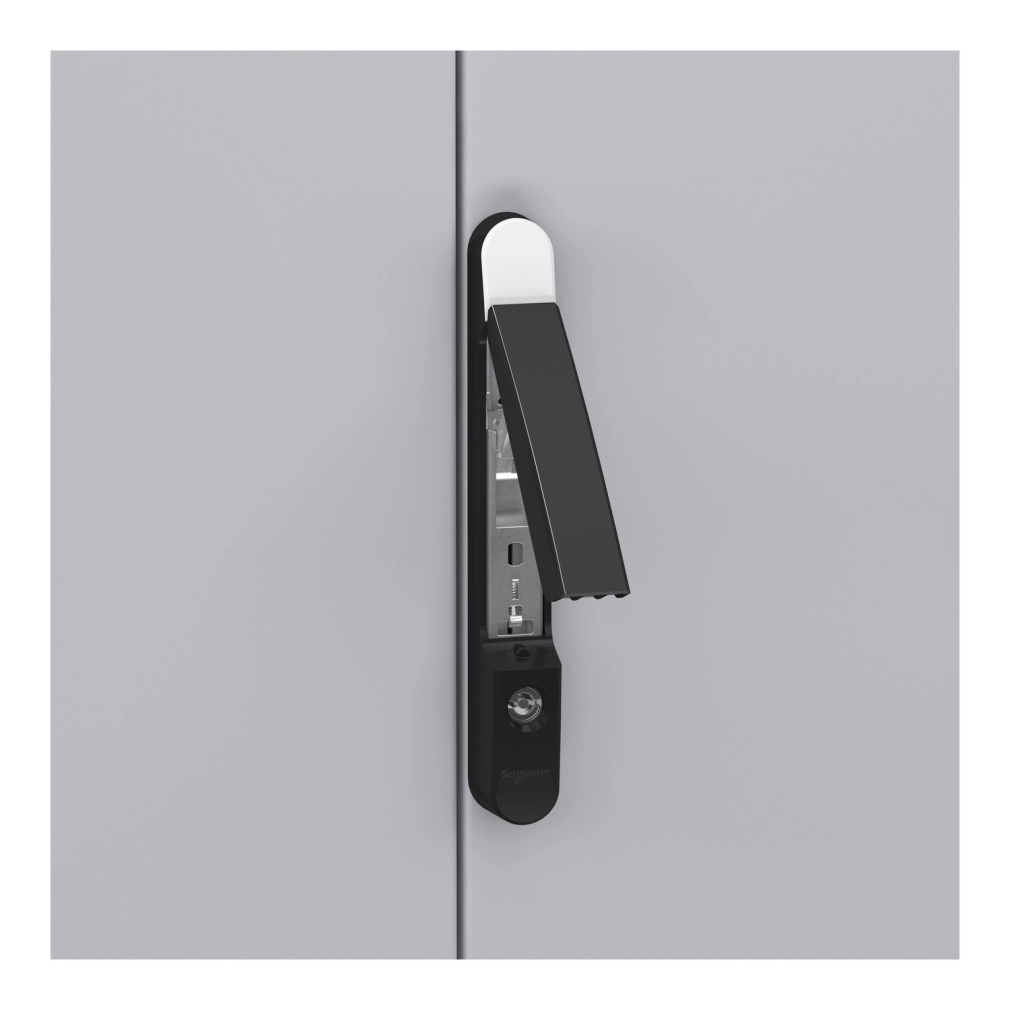

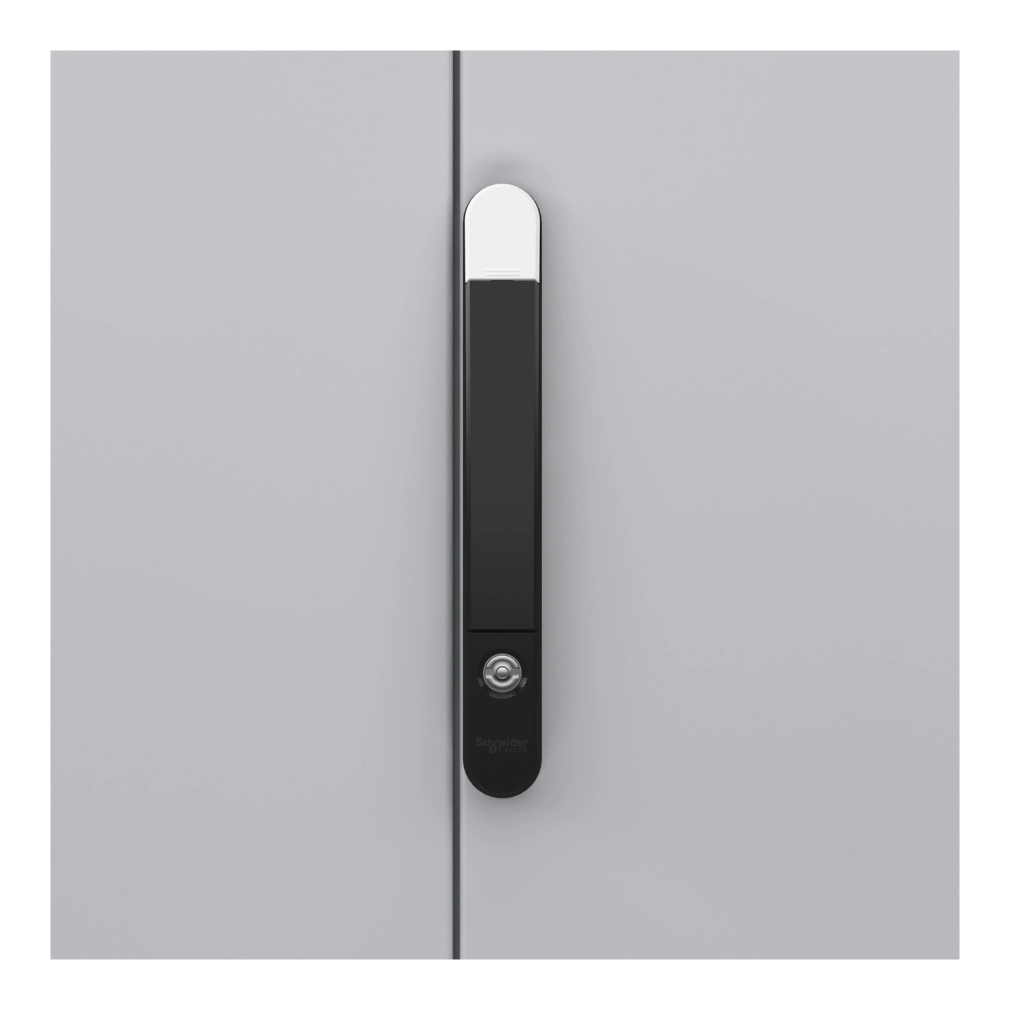

Zár típusa: 4 pontos zár, fogantyú 5 mm-es dupla rúdzárral
Anyagok és felület

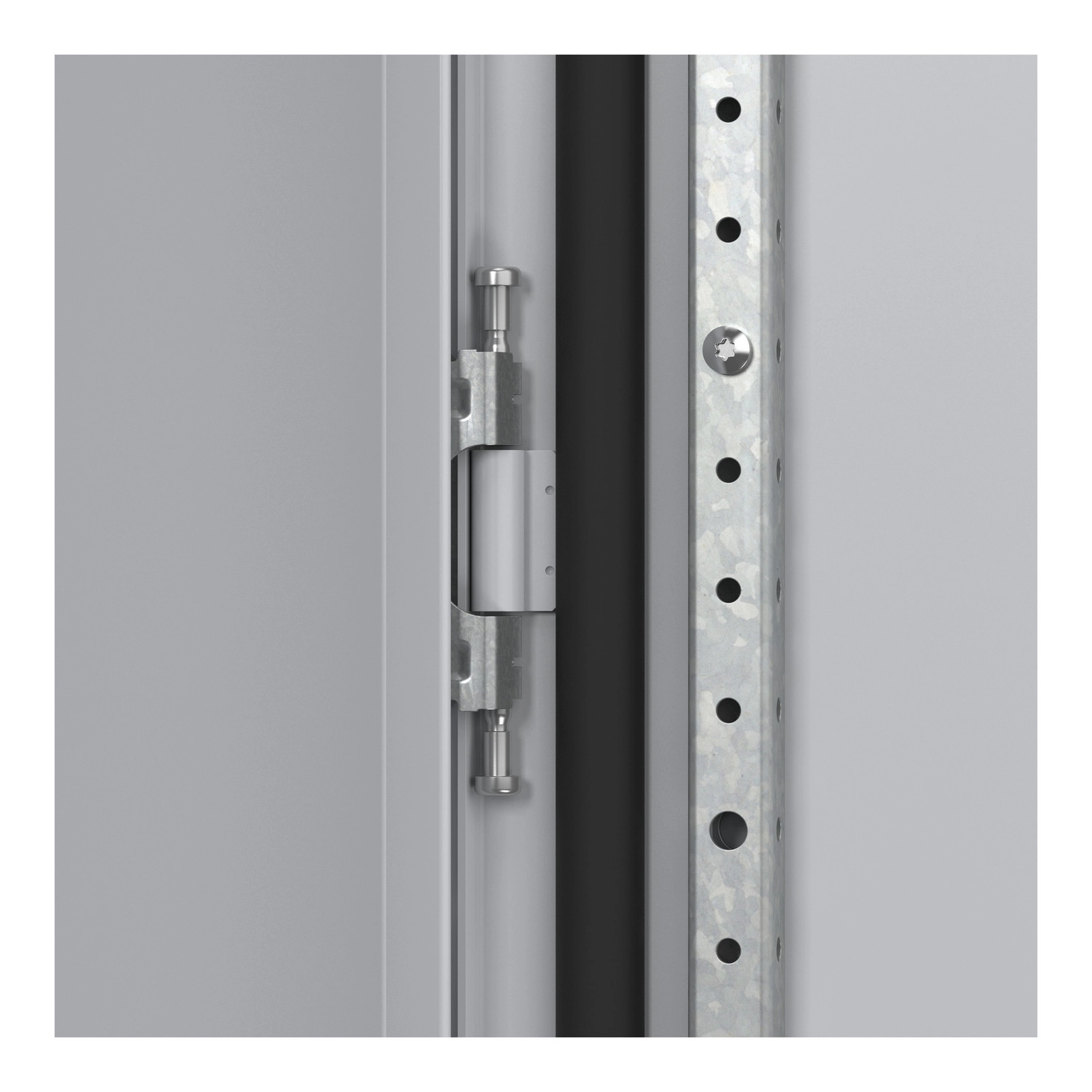

Anyag: Test: acéllemez, Ajtó: acéllemez, Zsanér: zamak
Felület kivitel: Epoxi-poliészter por
Szín: Szekrény: szürke (RAL 7035), Fogantyú: fekete (RAL 9005)
Kábelezési jellemzők
Tömszelence lemez típusa: Standard
Kábelbemenet: 1 bemenet
Védettség
Kezelhetőség: Elölről
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK10 az IEC 62262 szerint, megfelel az UL és cUL előírásoknak
Szabványok és tanúsítványok
Szabványok: IEC 62208
Termék tanúsítványok: BV, UL, DNV
