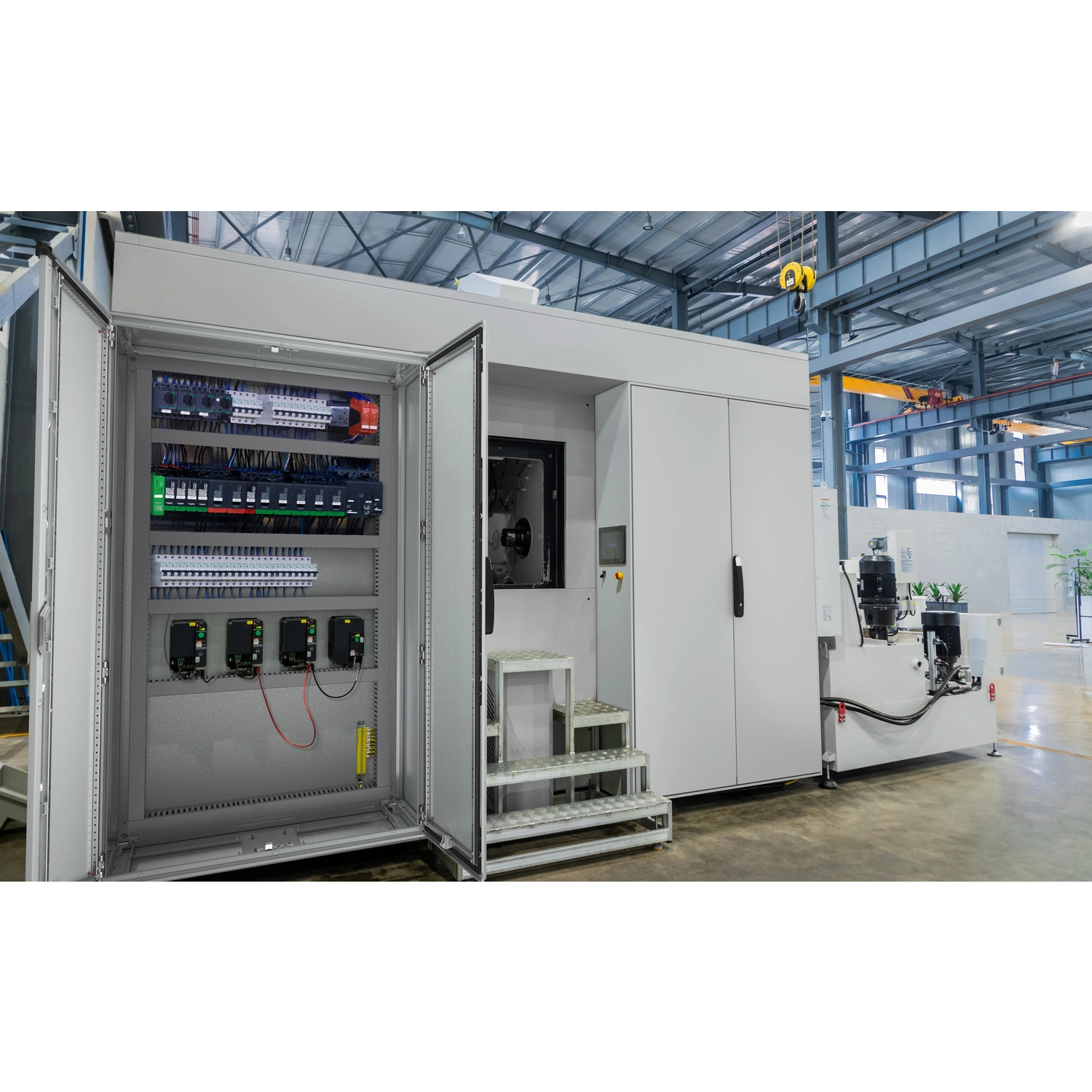

A Schneider Electric PanelSeT SM kompakt szekrény (NSYSM1410402DP) egy sokoldalú, padlón álló szekrényrendszer, amely ideális választás villamos kapcsolóberendezések, automatizálási rendszerek és egyéb ipari alkalmazások számára. A termék 1400 mm magas, 1000 mm széles és 400 mm mély kivitelben készült, így elegendő helyet biztosít a különböző méretű alkatrészek és berendezések elhelyezésére.

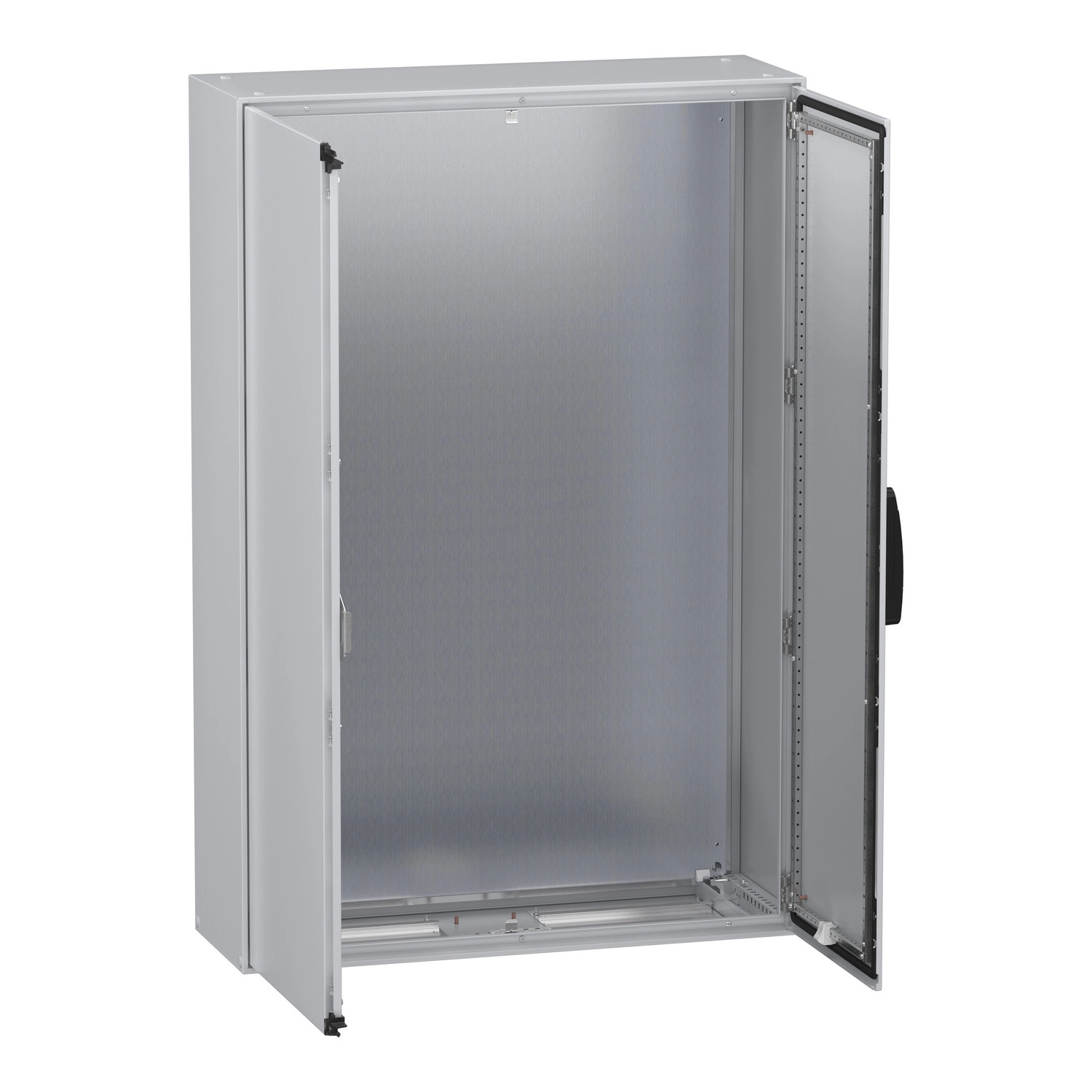

A PanelSeT SM kompakt szekrény praktikus kialakítása számos előnyös tulajdonsággal rendelkezik. A szekrény egyetlen darabból álló, hegesztett hátlappal ellátott test, valamint hegesztett sarkokkal rendelkező merev keretet alkotó elülső rész kombinációja, ami kivételes stabilitást és tartósságot biztosít. Az NSYSM1410402DP modell két ajtóval rendelkezik az elülső oldalon, amelyek 120 fokos nyitási szöget tesznek lehetővé, megkönnyítve a belső térhez való hozzáférést. Az ajtók sík kialakításúak, és 4 pontos zárrendszerrel, valamint 5 mm-es dupla rúdbetétes fogantyúval vannak felszerelve a biztonságos zárás érdekében.
A szekrény kivételesen robusztus konstrukcióval készül: teste, ajtaja lemezacélból, zsanérja zamakból (cinkötvözetből) készül, a szerelőlap pedig horganyzott acélból. A felületkezelés epoxi-poliészter porral történik, ami kiváló korrózióvédelmet és esztétikus megjelenést biztosít. A szekrény teste szürke (RAL 7035) színű, míg a fogantyú fekete (RAL 9005) kivitelben készül, így jól illeszkedik az ipari környezetbe. A termék IP55 védettséggel rendelkezik az IEC 60529 szabvány szerint, ami hatékony védelmet nyújt a por és a vízsugarak ellen. Ütésállósága kiemelkedő, IK10 besorolású az IEC 62262 szabvány szerint, és megfelel az UL és cUL előírásoknak is.

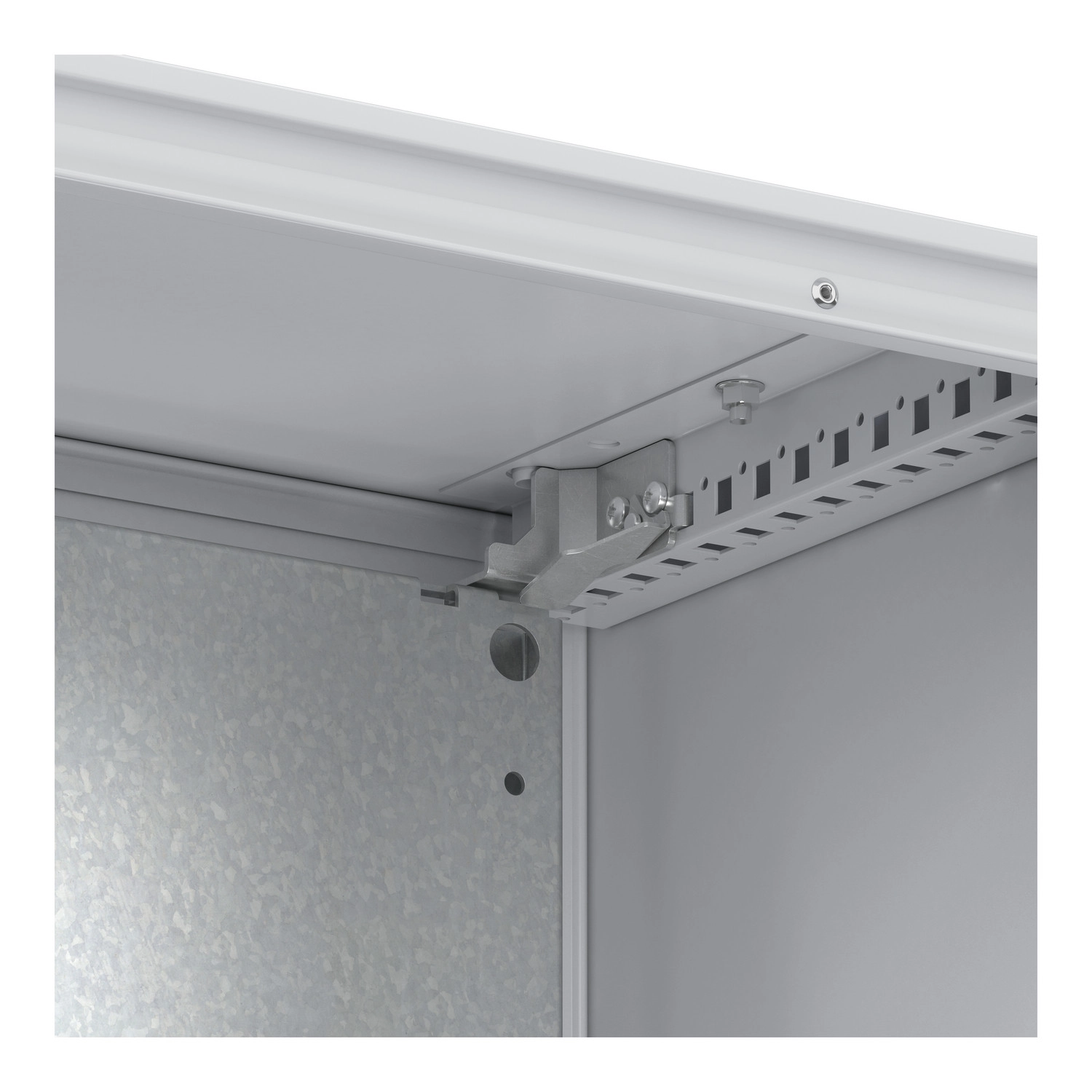

Az NSYSM1410402DP szekrény összetétele: 1 test, 2 ajtó, 1 kábelbevezető lap, 1 zárórendszer fogantyúval az ajtóhoz, 1 blokkolórendszer a bal oldali ajtóhoz, 4 szerelőlap tartókonzol és 1 szerelőlap. A szekrény könnyen szerelhető, az ajtó csavaros zsanérokkal, a szerelőlap csavaros rögzítéssel a tartókonzolokhoz, a tartókonzolok pedig szintén csavaros rögzítéssel csatlakoznak a szekrényhez. A kábelbevezetés standard kialakítású, egy bemeneti ponttal. A szekrény nettó súlya 104 kg. A PanelSeT SM kompakt szekrény megfelel az IEC 62208 szabványnak, és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a DNV, BV és UL minősítéseket is.
Schneider Electric Spacial SM - NSYSM1410402DP -SM szerelőlappal 2D (1400*1000*400) műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Terméknév: PanelSeT SM
Terméktípus: Kompakt szekrény
Alkalmazás: Többcélú
Telepítés típusa: Padlón álló
Fizikai jellemzők
Magasság: 1400 mm
Szélesség: 1000 mm
Mélység: 400 mm
Nettó tömeg: 104 kg
Szerkezeti jellemzők

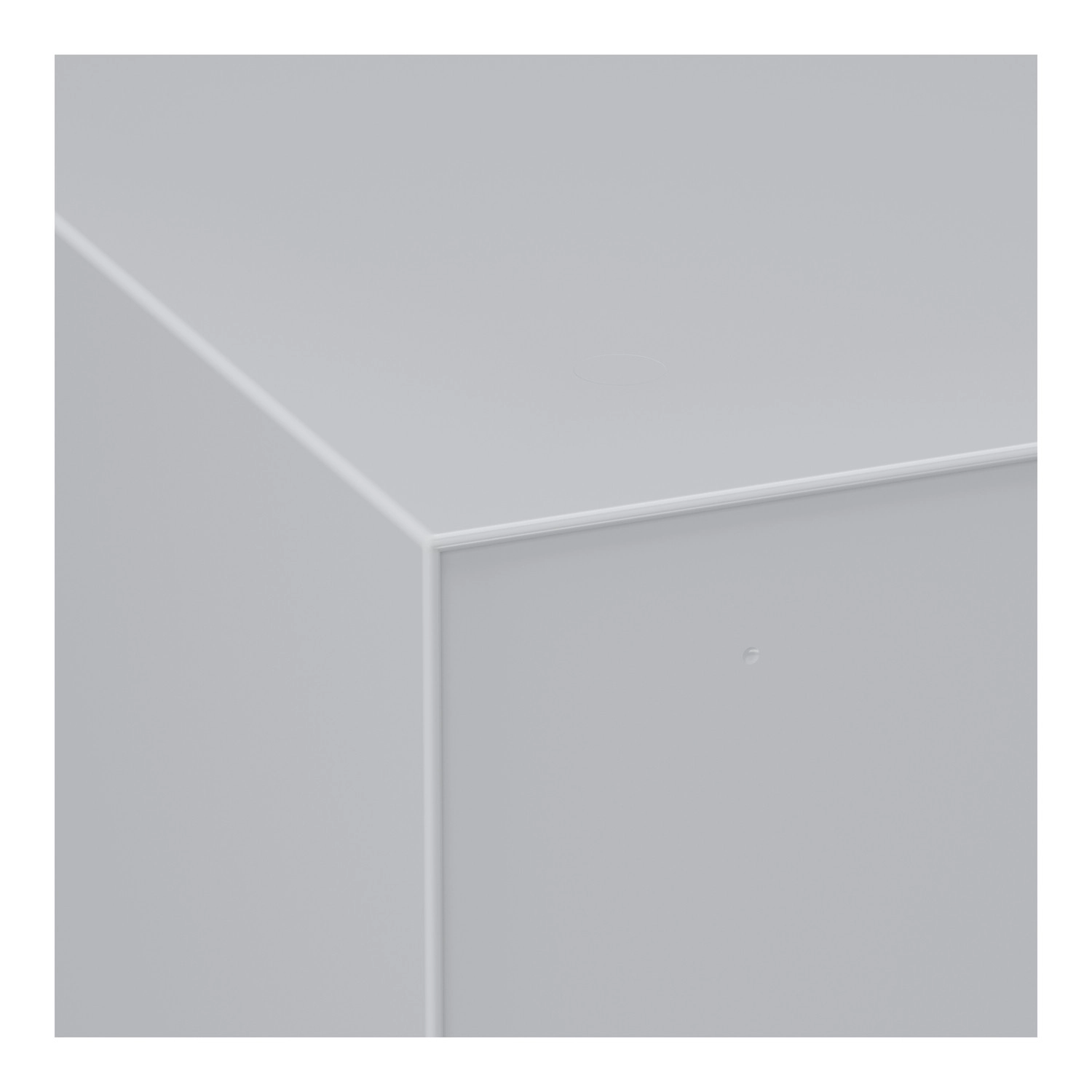

Szekrénytest típusa: Egydarabos test hegesztett hátlappal, merev keretet képező elülső rész hegesztett sarkokkal

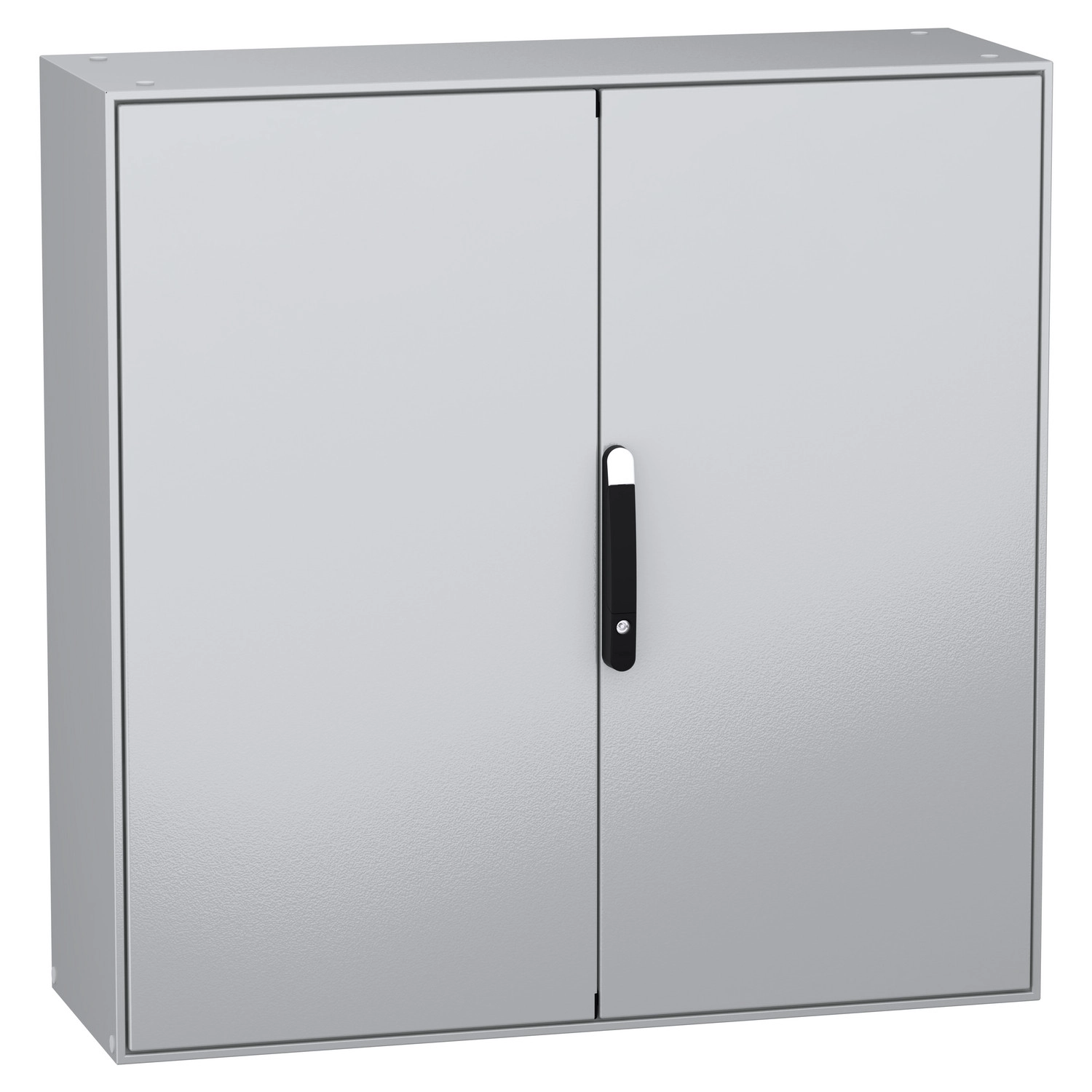

Ajtók száma: 2 ajtó elöl
Ajtó nyitási irány: Bal (120°), Jobb (120°)
Ajtó típusa: Sík

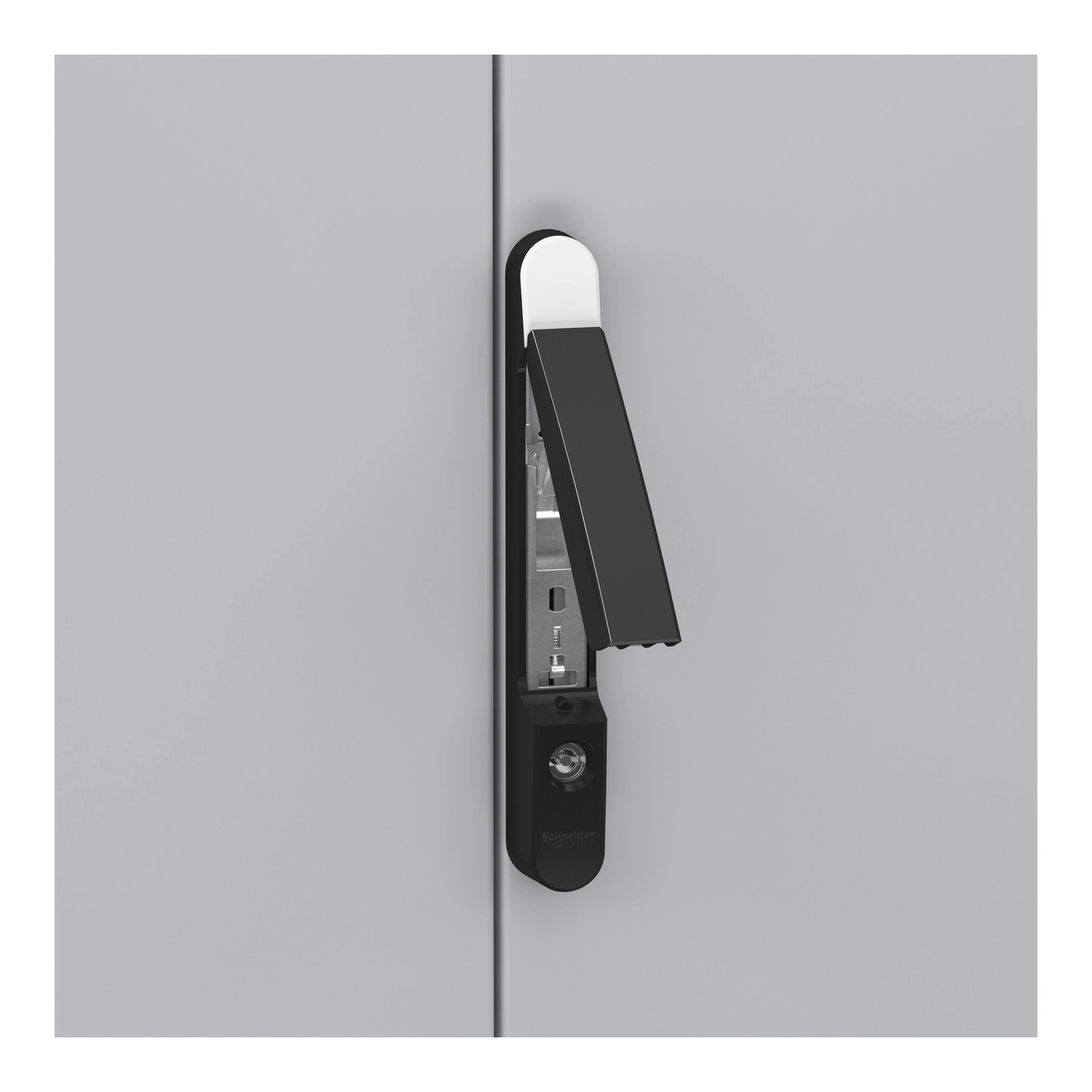

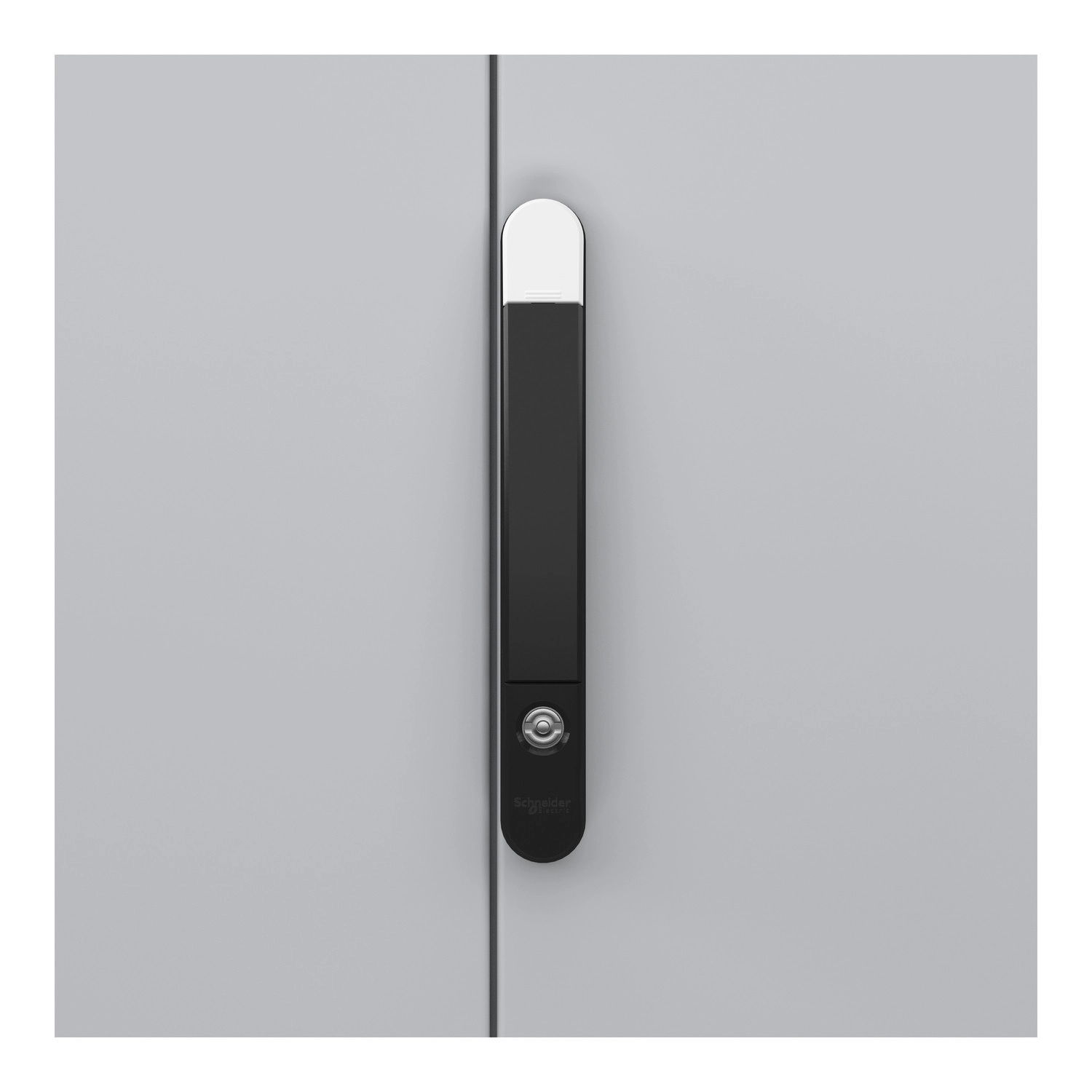

Zár típusa: 4 pontos zár, fogantyú 5 mm dupla rúdbetéttel
Szerelőlap leírása: Sík
Kábelbevezetés: Standard kialakítású, 1 bemenet
Anyagjellemzők
Szerelőlap anyaga: Horganyzott acél
Test anyaga: Lemezacél
Ajtó anyaga: Lemezacél

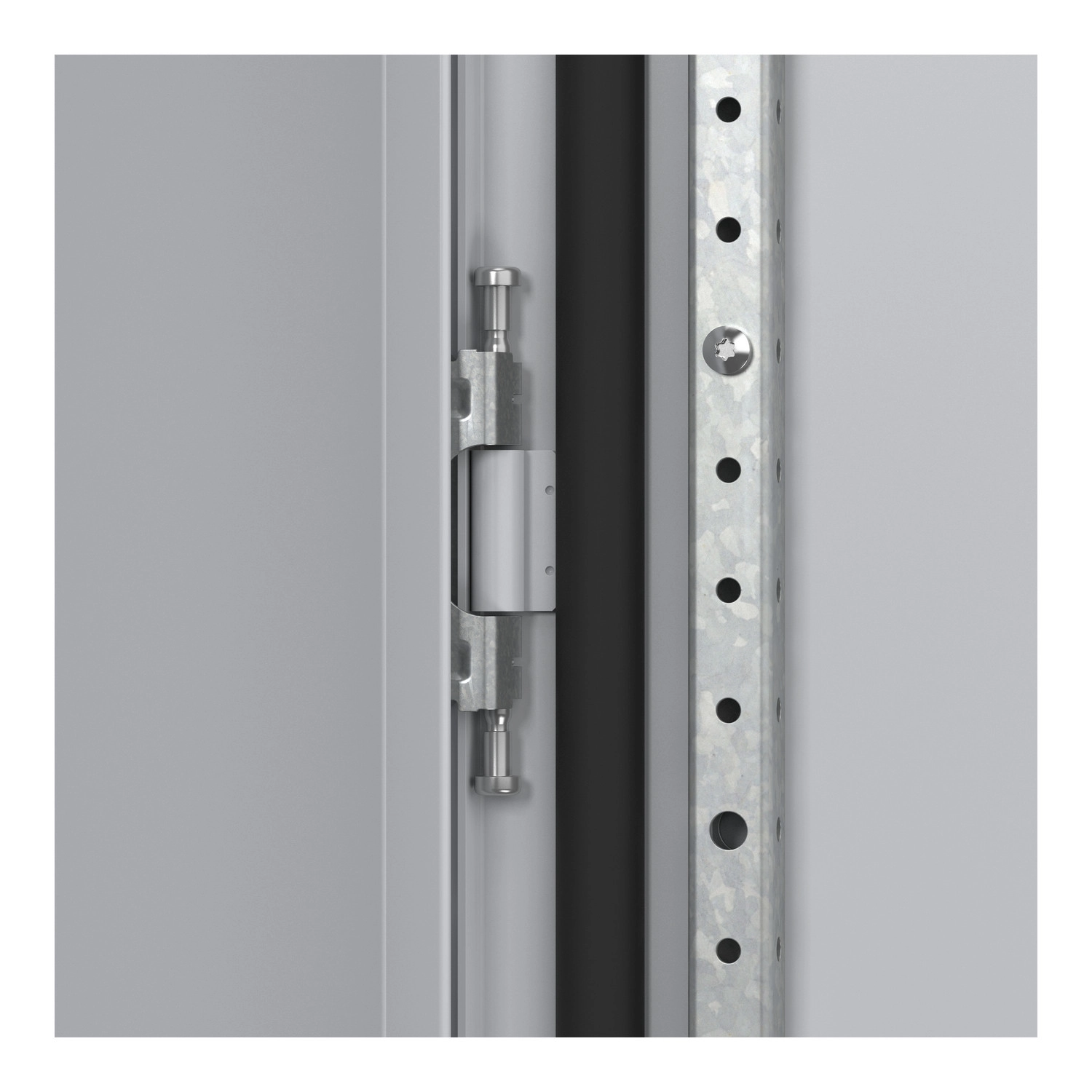

Zsanér anyaga: Zamak
Felületkezelés: Epoxi-poliészter por
Színek: Szekrény: szürke (RAL 7035), Fogantyú: fekete (RAL 9005)
Védelmi jellemzők
IP védettség: IP55 az IEC 60529 szerint
IK védettség: IK10 az IEC 62262 szerint, megfelel UL és cUL előírásoknak
Szabványok és tanúsítványok
Szabvány: IEC 62208
Terméktanúsítványok: DNV, BV, UL
