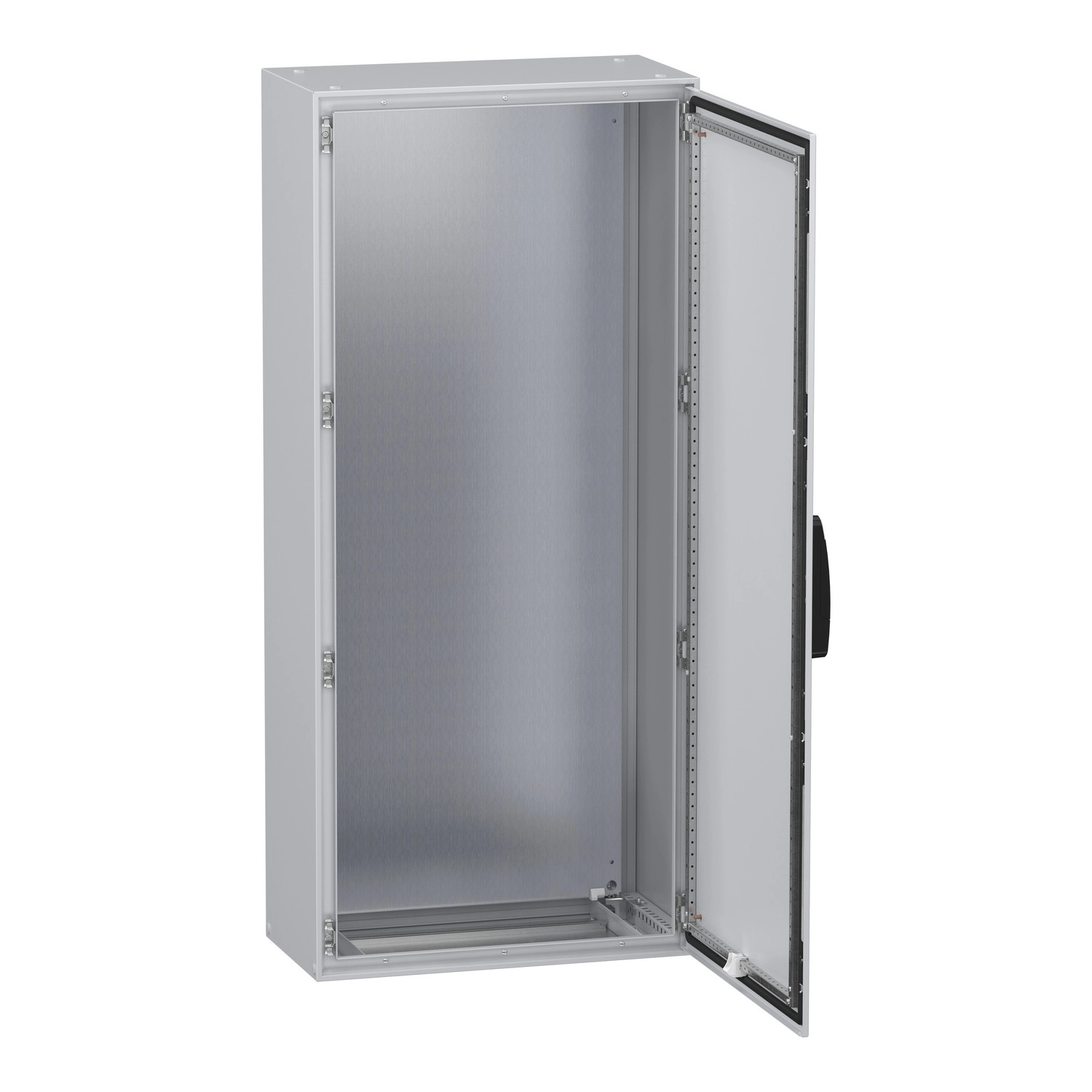

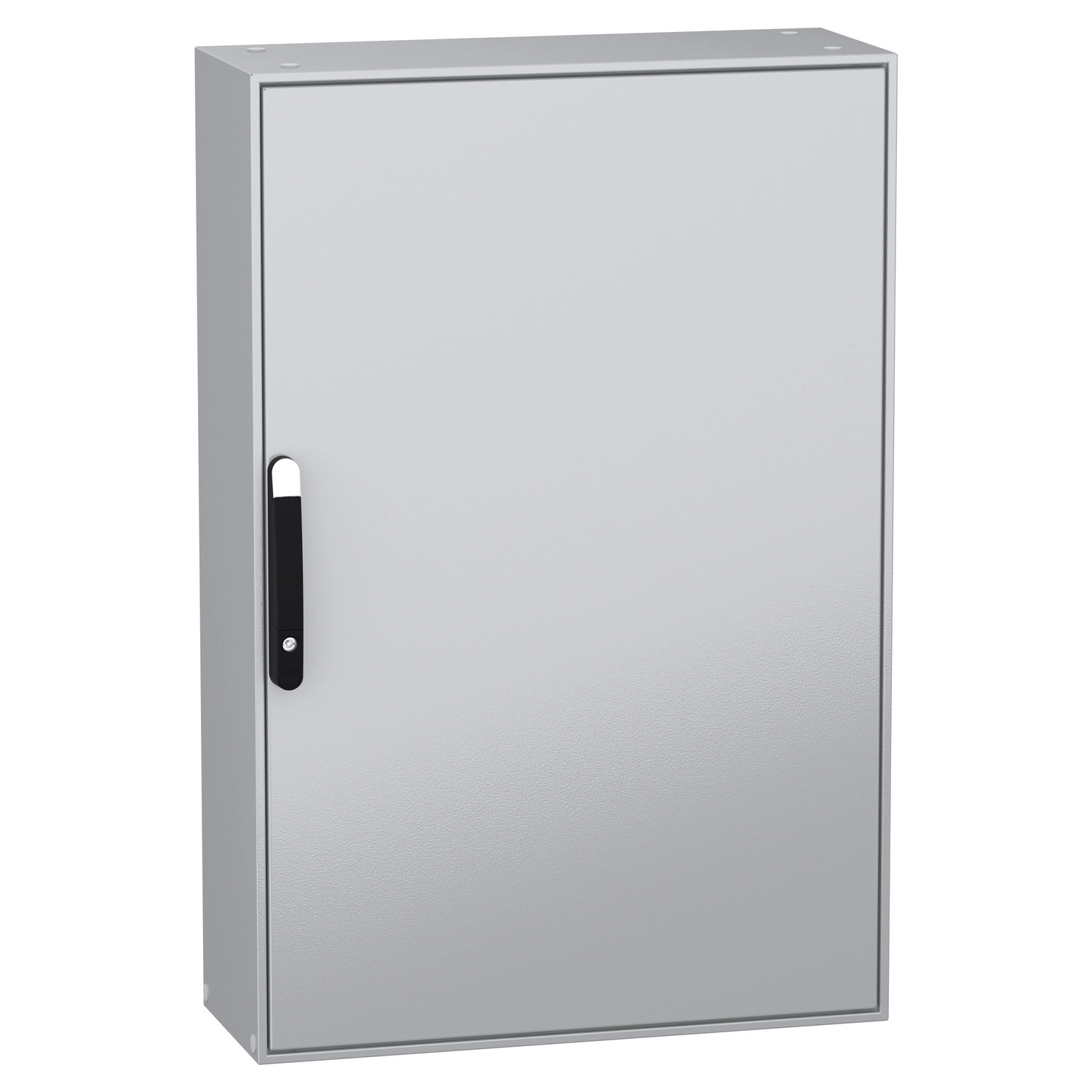

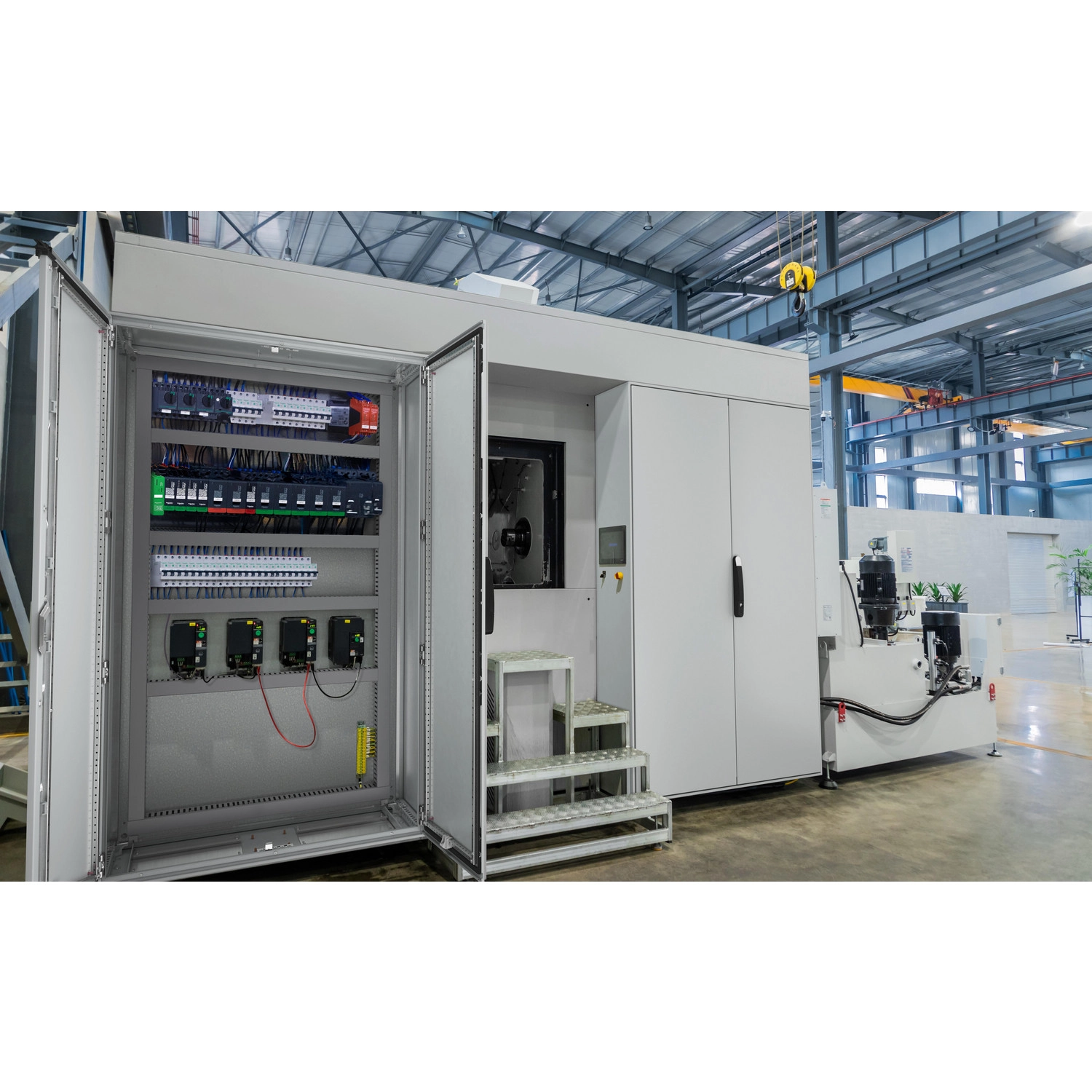

A Schneider Electric PanelSeT SM termékcsaládjához tartozó NSYSM12830P kompakt kapcsolószekrény ideális megoldást kínál a többcélú, ipari alkalmazások számára. Ez a padlón álló kivitelű, 1200x800x300 mm méretű szekrény tökéletesen alkalmazható különféle villamos elosztó, automatizálási és vezérlési rendszerek biztonságos elhelyezésére.
A NSYSM12830P kapcsolószekrény robusztus felépítése kiváló védelmet biztosít a belső komponenseknek. A test elülső része merev keretet alkot hegesztett sarkokkal, míg a hátsó panel egyrészes, hegesztett kialakítású. Az IP55 védettségi fokozat (IEC 60529 szerint) hatékony védelmet nyújt por és vízsugár ellen, míg az IK10 mechanikai védettség (IEC 62262 szerint) biztosítja a külső mechanikai behatásokkal szembeni ellenállóképességet. A szekrény rendelkezik UL, DNV és BV tanúsítványokkal is, ami igazolja megfelelőségét különböző ipari szabványoknak és előírásoknak.
A PanelSeT SM kapcsolószekrény számos praktikus funkciót kínál a könnyű telepítés és használat érdekében. A csomagban található egy szerelőlap (galvanizált acélból), amely csavarokkal rögzíthető a szerelőlap-tartókhoz. Az egyajtós kivitel reverzibilis, 120 fokos nyitási szöggel, és 4 pontos zárrendszerrel rendelkezik, amely 5 mm-es kétrúdzáras fogantyúval van ellátva. Az ajtó egyszerűen eltávolítható a csavaros zsanérok segítségével. A szekrény anyaga acéllemez, az ajtó és a test epoxy-poliészter porvédő bevonattal van ellátva. A szekrény színe szürke (RAL 7035), míg a fogantyú fekete (RAL 9005). A kábelbevezető lemez standard kialakítású, egy kábelbemenettel. A komplett szekrény nettó tömege 62,5 kg.
Schneider Electric Spacial SM - NSYSM12830P -szerelőlappal (1200*800*300) műszaki adatok
Általános tulajdonságok
Termékcsalád: PanelSeT
Terméknév: PanelSeT SM
Termék típusa: Kompakt kapcsolószekrény
Alkalmazás: Többcélú
Telepítési kiegészítő típusa: Padlón álló
Fizikai jellemzők
Szekrény névleges magassága: 1200 mm
Szekrény névleges szélessége: 800 mm
Szekrény névleges mélysége: 300 mm
Ajtók száma: Elöl: 1 ajtó
Ajtónyitási irány: Reverzibilis (120°)
Ajtó típusa: Sima

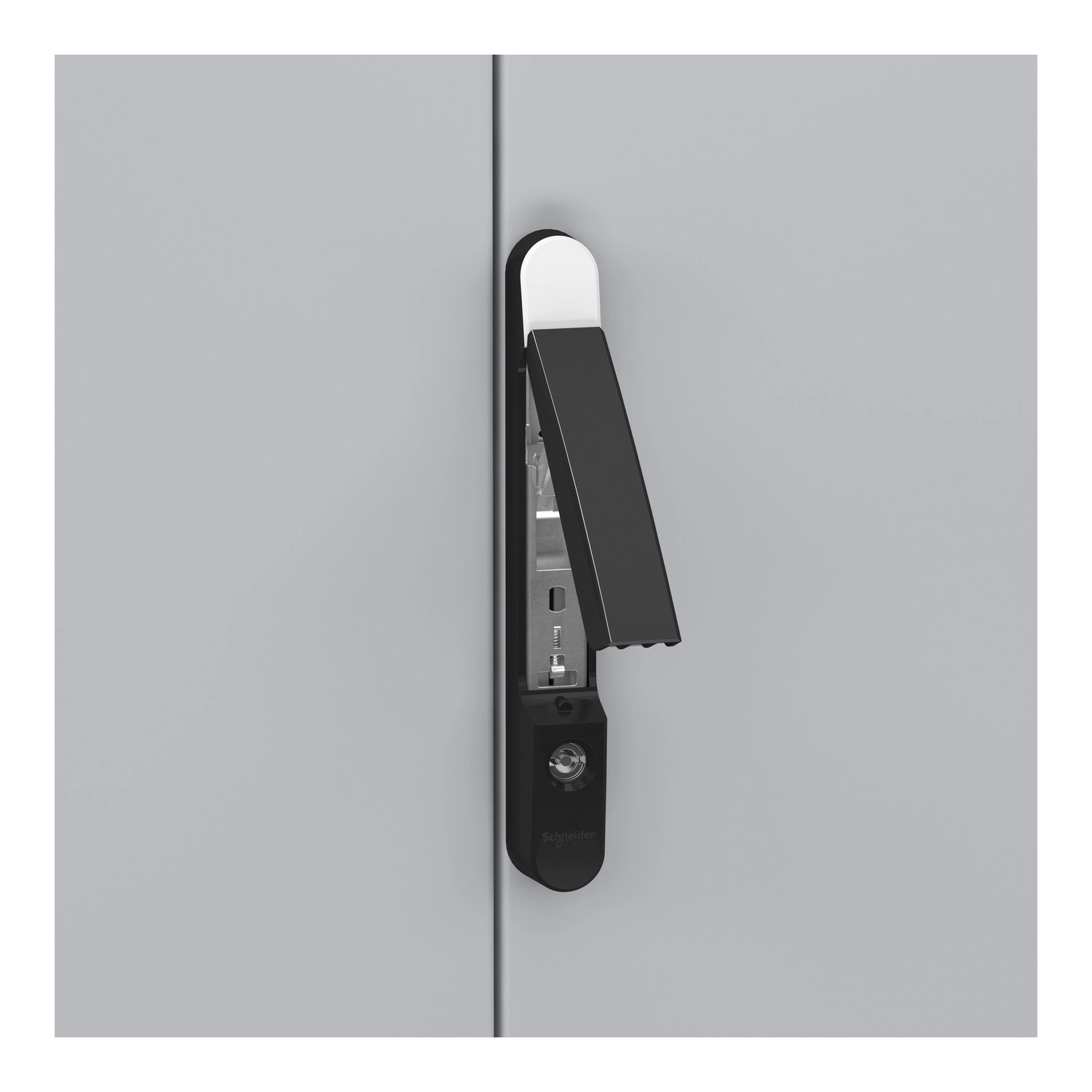

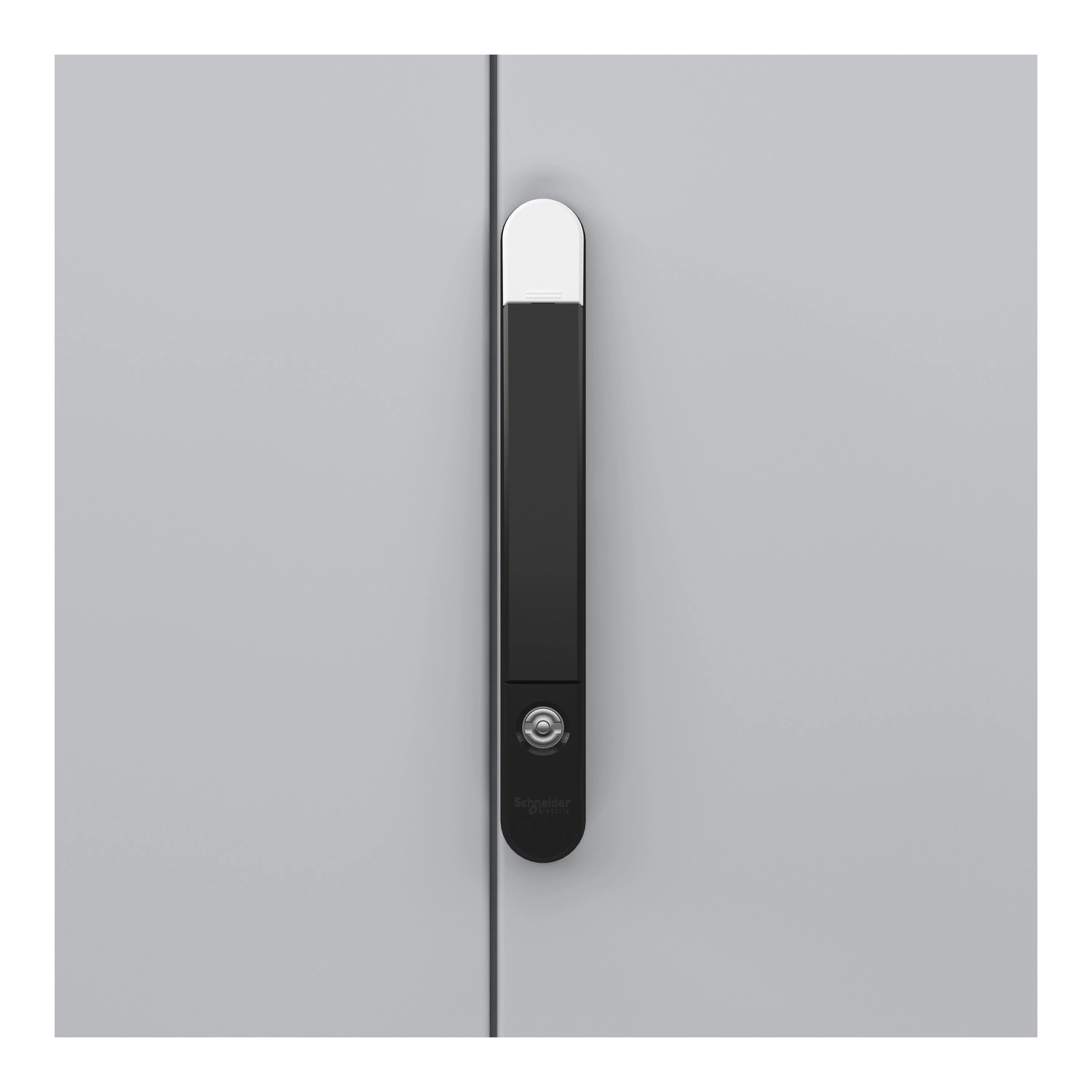

Zárrendszer típusa: 4 pontos zár, fogantyú 5 mm-es kétrúdzárral

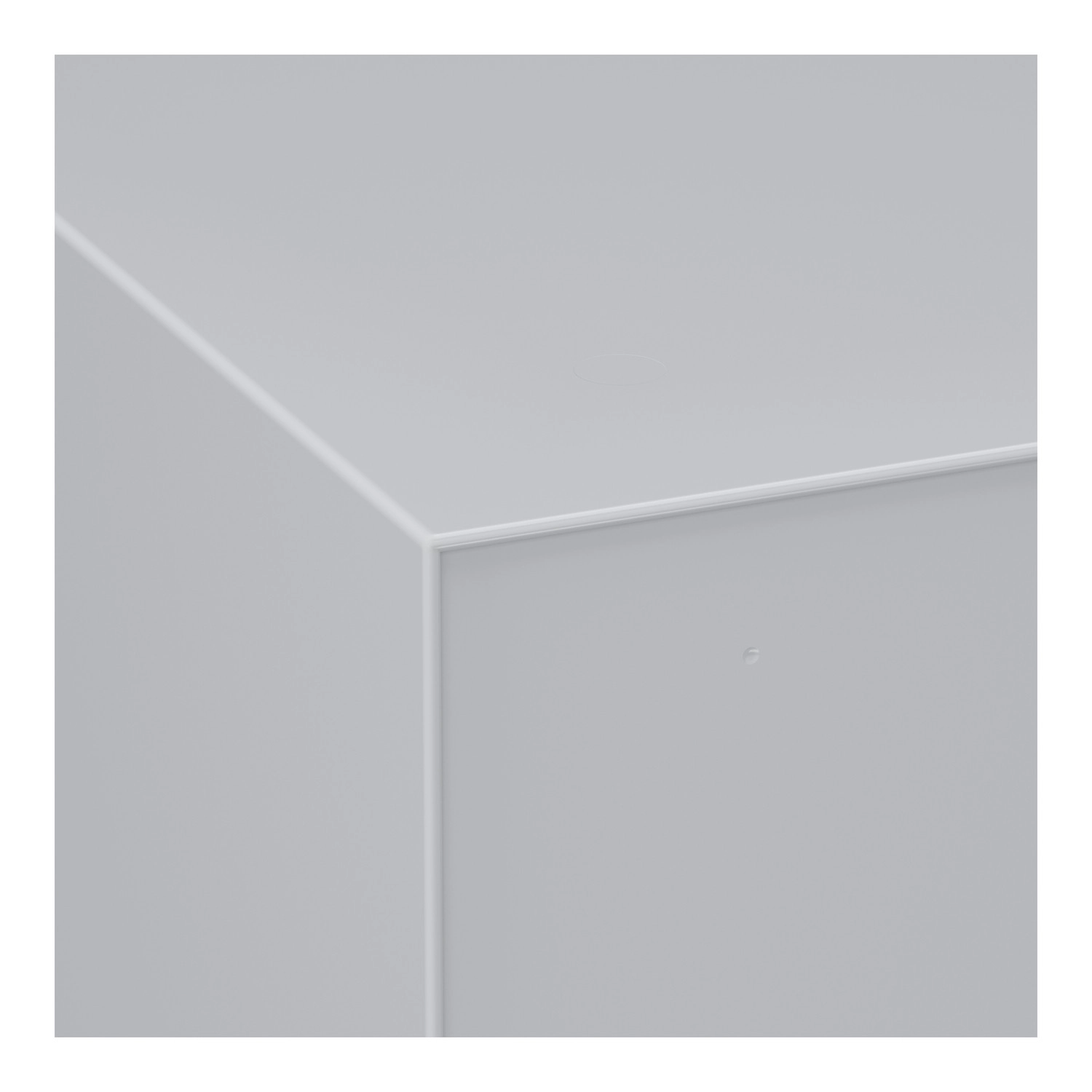

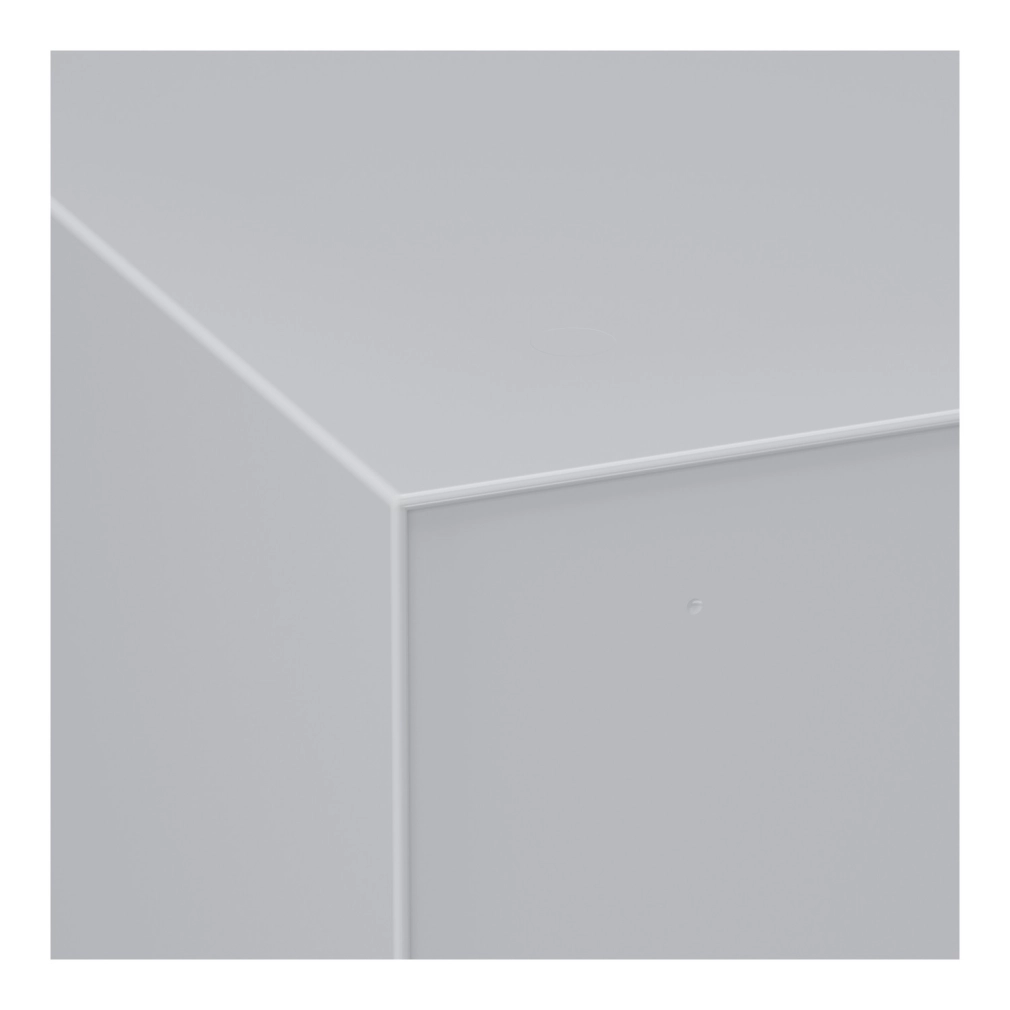

Test típusa: Elülső rész merev keretet alkot hegesztett sarkokkal
Egyrészes test hegesztett hátsó panellel
Szerelőlap leírása: Sima
Kábelátvezetés típusa: Standard
Kábelbevezetés: 1 bemenet
Anyagok
Szerelőlap: galvanizált acél
Test: acéllemez
Ajtó: acéllemez
Zsanér: zamak
Felületkezelés: Epoxy-poliészter por
Szín: Szekrény: szürke (RAL 7035)
Fogantyú: fekete (RAL 9005)
Összetétel
Eszköz összetétel: 1 test, 1 kábelátvezetési lemez, 1 zárrendszer fogantyúval: ajtó, 4 szerelőlap-tartó, 1 szerelőlap, 1 ajtó

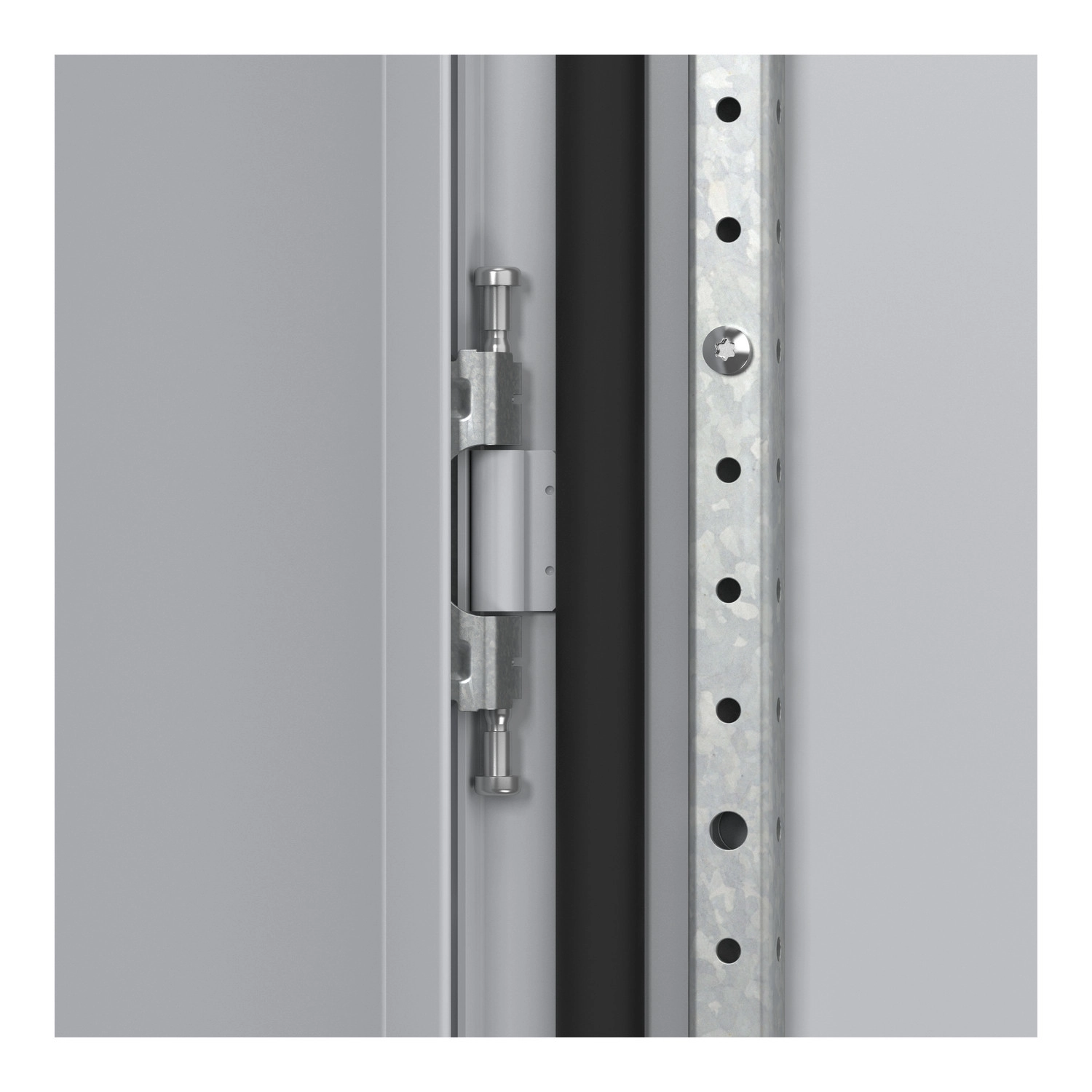

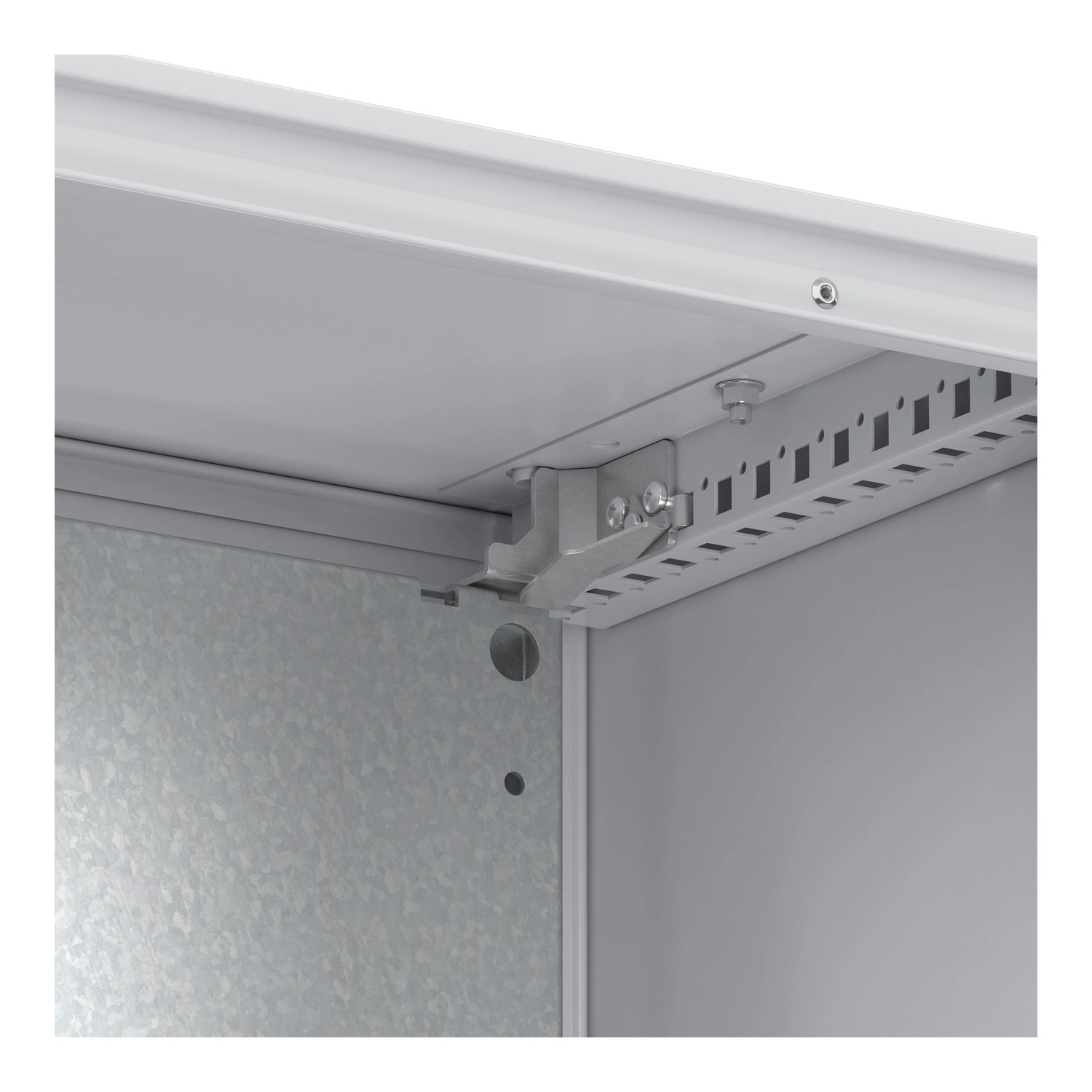

Eltávolítható részek: Ajtó csavaros zsanérokkal, Szerelőlap csavarokkal szerelőlap-tartókhoz, Szerelőlap-tartó csavarokkal
Védettség és szabványok
IK védettségi fokozat: IK10 az IEC 62262 szerint, megfelel UL és cUL előírásoknak
IP védettségi fokozat: IP55 az IEC 60529 szerint
Szabványok: IEC 62208
Terméktanúsítványok: UL, DNV, BV
Hozzáférhetőség a működéshez: Elölről
