A Schneider Electric PanelSeT termékcsaládba tartozó NSYCSH186 típusú egyszerű vázszerkezeti csatolókészlet ideális megoldást nyújt az 1800 mm magasságú és 600 mm szélességű villamos kapcsolószekrényekhez. Ez a sokoldalú szerelési tartozék kiváló támogatást biztosít a professzionális villamos elosztórendszerek kialakításához, ahol fontos szempont a megbízhatóság és a strukturált elrendezés.
A NSYCSH186 moduláris takarólemez tartókeret összesen 240 darab 18 mm-es modul elhelyezését teszi lehetővé, ami jelentős rugalmasságot biztosít a különböző kapcsoló- és védelmi eszközök elrendezéséhez. A szerkezet robusztus acél anyagból készül, szürke (RAL 7035) színű, epoxi-poliészter por bevonattal ellátva, ami kiváló felületi védelmet és esztétikus megjelenést garantál. A keret elemeinek rögzítése egyszerűen megoldható a mellékelt rögzítőelemek segítségével, közvetlenül a kapcsolószekrény homlokrészén.

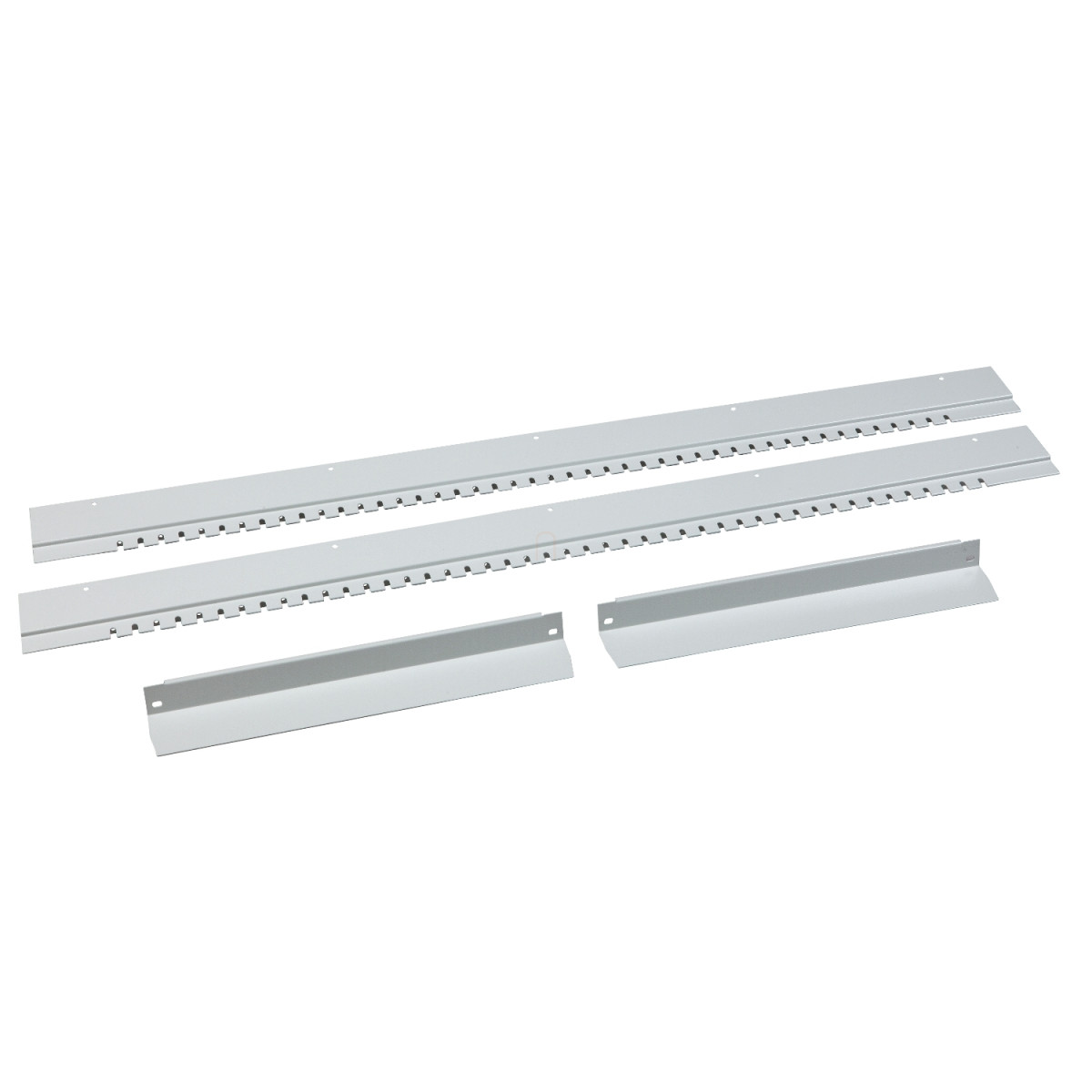

A készlet tartalma teljes körű megoldást nyújt a váz összeállításához: tartalmazza a szükséges rögzítőelemeket, 2 darab vízszintes kereszttartót és 2 darab függőleges állványt. A váz valós méretei némileg eltérnek a névleges értékektől: a tényleges magasság 1705 mm (névleges 1800 mm), a szélesség 502 mm (névleges 600 mm), a mélység pedig 100 mm. Ez a pontosság elengedhetetlen a tervezési és kivitelezési munkálatok során, különösen amikor milliméter pontosságú illesztésekre van szükség.
A Schneider Electric NSYCSH186 moduláris takarólemez tartókeret kompatibilis a PanelSeT SM és PanelSeT SF termékcsaládokkal, így tökéletesen illeszkedik a meglévő Schneider Electric infrastruktúrába. Ez a kompatibilitás jelentősen megkönnyíti a rendszerintegrátorok és villanyszerelők munkáját, hiszen biztosítja a különböző elemek problémamentes együttműködését. A sokoldalú felhasználhatóság révén a keret kiválóan alkalmazható mind ipari környezetben, mind kereskedelmi létesítményekben, ahol szükség van strukturált, áttekinthető és biztonságos villamos elosztórendszerekre.
Schneider Electric Spacial SM - NSYCSH186 -Modulásris takarólemez tartókeret (1800*600) műszaki adatok
Termék főbb jellemzői
Termékcsalád: PanelSeT
Tartozék kategória: Szerelési tartozék
Alkalmazás: Többcélú
Termék vagy komponens típusa: Csatolókészlet
Szerelési hely: Szekrény eleje
Kompatibilitás: PanelSeT SM és PanelSeT SF
Készlet tartalma: rögzítőelemek, 2 vízszintes kereszttartó, 2 függőleges állvány
Mennyiség készletenként: 1 készlet
Műszaki adatok
Anyag: Acél
Szín: Szürke (RAL 7035)
Felületkezelés: Epoxi-poliészter por bevonat
Rögzítési mód: Rögzítőelemmel
18 mm-es modulok száma összesen: 240
Méretek
Magasság: Valós: 1705 mm, Névleges: 1800 mm
Szélesség: Valós: 502 mm, Névleges: 600 mm
Mélység: Valós: 100 mm
