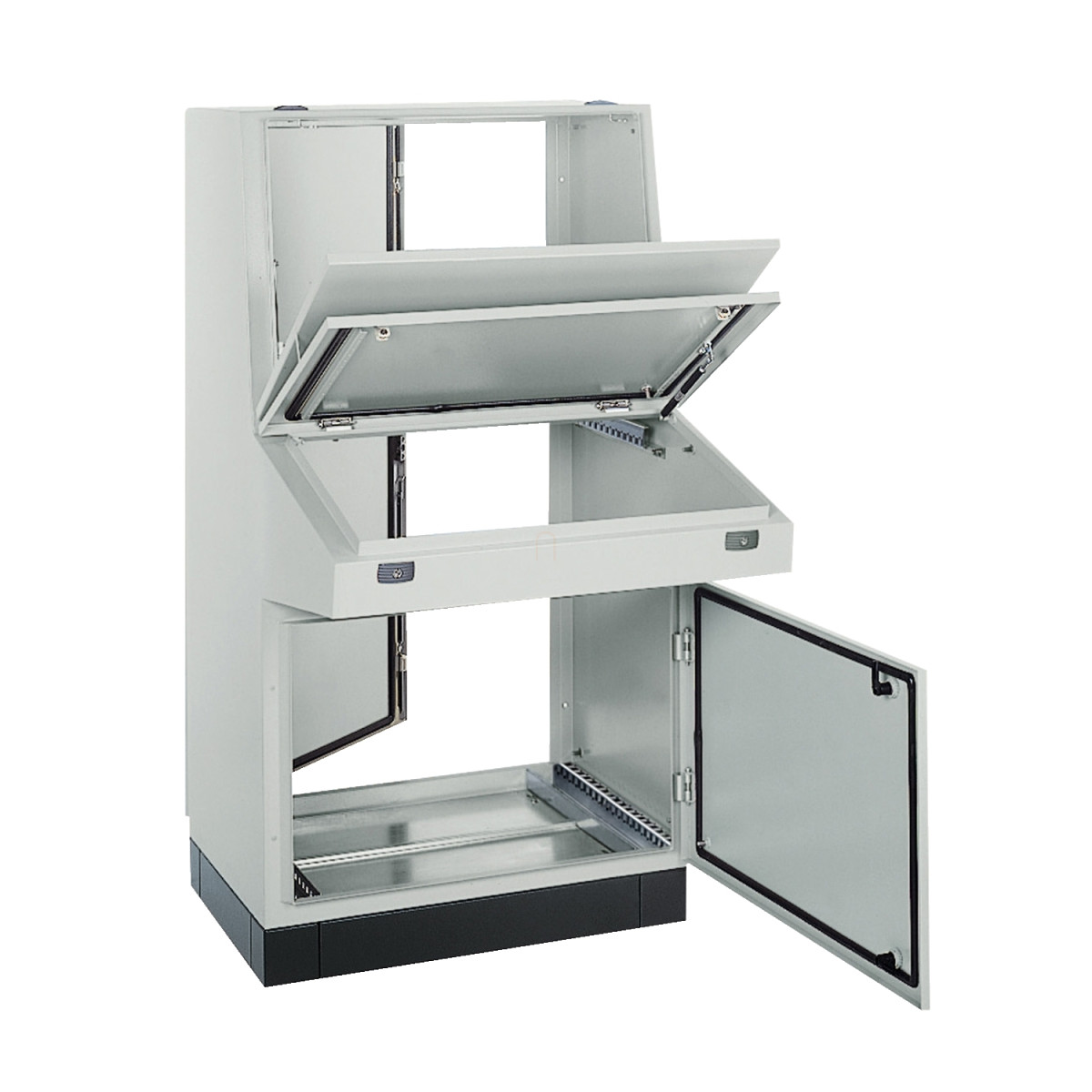

A Schneider Electric PanelSeT SD sorozatú vezérlőasztal (NSYSDF1210) egy professzionális, ipari környezetben használható, többcélú vezérlőkonzol. Ez a padlón álló kivitelű modell tökéletes választás olyan ipari alkalmazásokhoz, ahol a vezérlőeszközök és berendezések biztonságos, védett elhelyezése szükséges, miközben a kezelhetőség is fontos szempont marad.
A 1400 mm magas, 1200 mm széles és 1045 mm mély vezérlőasztal konzollal és munkafelülettel rendelkezik, így ideális vezérlőközpontok, gyártósorok irányítóállomásai vagy egyéb ipari vezérlőegységek elhelyezésére. IP55-ös védettségi szintje biztosítja, hogy a belső elektronikai berendezések védve legyenek a por és a víz behatolása ellen, míg az IK10-es besorolása kiváló mechanikai védelmet nyújt a külső behatásokkal szemben. A termék megfelel az IEC 62208 szabványnak, amely az üres burkolatok esetében alkalmazandó általános követelményeket határozza meg.
A PanelSeT SD vezérlőasztal szerkezete egyrészes, hajtogatott és hegesztett acél konstrukció 1,5 mm-es anyagvastagsággal, amely tartósságot és stabilitást biztosít. A felület szürke (RAL 7035) epoxy-poliészter porbevonattal van ellátva, ami nemcsak esztétikus megjelenést, de hosszútávú korrózióállóságot is biztosít. Az eszköz konfigurációja 1 szerkezetet, 4 állítósínt, 1 kábelbevezető lemezt, 2 pneumatikus támasztót az asztalfedélhez, 1 első konzol ajtót, 1 asztalfedelet, 2 mechanikus támasztót az első konzol ajtóhoz, 6 zárat az első ajtóhoz, 1 fogantyús zárat a hátsó ajtóhoz, 2 első ajtót és 2 hátsó ajtót tartalmaz.
Schneider Electric Spacial SD - NSYSDF1210 -Vezérlőasztal szerelőlap nélkül műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Terméknév: PanelSeT SD
Burkolat típusa: Többcélú
Kategória: Vezérlőasztal konzollal és asztallal
Névleges magasság: 1400 mm
Névleges szélesség: 1200 mm
Névleges mélység: 1045 mm
Termék telepítés: Padlón álló
Eszköz összetétele
1 szerkezet, 4 állítósín, 1 kábelbevezető lemez, 2 pneumatikus támaszték az asztalfedélhez, 1 első konzol ajtó, 1 asztalfedél, 2 mechanikus támaszték az első konzol ajtóhoz, 6 zár az első ajtóhoz, 1 fogantyús zár a hátsó ajtóhoz, 2 első ajtó, 2 hátsó ajtó
Kiegészítő információk
Test típusa: Egyrészes hajtogatott és hegesztett szerkezet
Ajtó típusa: Sima
Ajtók száma: Elöl: 2 ajtó, Hátul: 2 ajtó
Ajtónyitás iránya: Megfordítható 120° első és hátsó ajtók, Felhajtható 75° asztalfedél és konzolajtó
Zár típusa: 2 pontos zár, 3 mm dupla-rúd; Fogantyús zár, 5 mm dupla rúd
Szerelőlap leírása: Szerelőlap nélkül
Tömszelence lemez típusa: 1 bemeneti lemez
Kezelési hozzáférés: Hátul, Elöl
Eltávolítható részek: Asztalfedél zsanérokkal, Kábelbevezető lemez csavaros rögzítéssel, Első ajtó zsanérokkal, Első konzol ajtó zsanérokkal, Hátsó ajtó zsanérokkal
Anyag: Acél
Felületkezelés: Epoxy-poliészter por
Vastagság: 1,5 mm
Szín: Szürke (RAL 7035)
Környezeti jellemzők
Szabványok: IEC 62208
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK10 az IEC 62262 szerint
