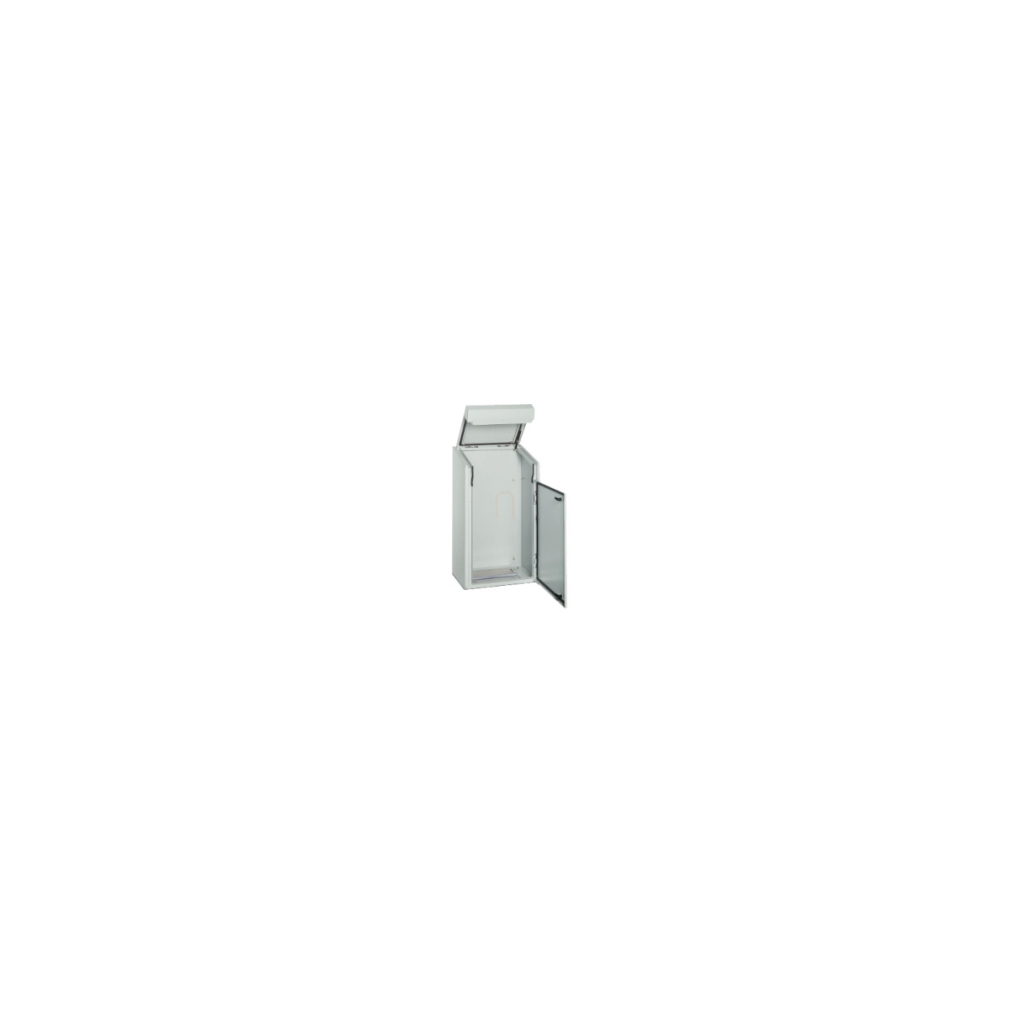

A Schneider Electric PanelSeT SD termékvonalához tartozó NSYSD10 kompakt vezérlőasztal egy rendkívül sokoldalú, ipari környezetbe tervezett megoldás, amely tökéletes választás vezérlőrendszerek és kezelőfelületek biztonságos elhelyezéséhez. Ez a szerelőlap nélküli kivitel 1000 mm magasságú, 1000 mm szélességű és 466 mm mélységű, padlón álló kialakítással rendelkezik, amely ideális olyan környezetekben, ahol robusztus, megbízható védelmi megoldásra van szükség.
A PanelSeT SD NSYSD10 vezérlőasztal konstrukciója egyetlen darabból hajlított és hegesztett acélszerkezet, amely kiváló mechanikai védelmet biztosít a benne elhelyezett berendezéseknek. Az IP55-ös védettségi szint garantálja a por elleni teljes védelmet, valamint védelmet nyújt a vízsugarak ellen is, így még nehezebb ipari környezetben is megbízható működést tesz lehetővé. Az IK10 besorolás a legmagasabb fokú ütésállóságot jelenti, mely további biztonságot nyújt a telepített eszközök számára külső mechanikai behatásokkal szemben.
A vezérlőasztal praktikus felépítését és sokoldalú használhatóságát számos funkcionális elem biztosítja. A két elülső ajtó könnyen hozzáférést biztosít a belső térhez, mindkettő 120°-ban nyitható és megfordítható kivitelű. A 3 mm-es dupla rudas, 2 pontos zárrendszer magas szintű biztonságot nyújt az illetéktelen hozzáférés ellen. Az asztal fedelét pneumatikus támasztók segítik a nyitásban és tartásban, míg a kábelbevezetést egy belépőlap könnyíti meg, amely csavarokkal rögzíthető. A szerkezet továbbá tartalmaz 4 állítósínt, amelyek megkönnyítik a belső komponensek elhelyezését és rögzítését.
A PanelSeT SD vezérlőasztal 1,5 mm vastagságú acélból készül, és epoxy-poliészter porral van bevonva, amely tartós felületkezelést biztosít, ellenállva a korróziónak és a mechanikai sérüléseknek. Az IEC 62208 szabványnak megfelelő kialakítás garantálja, hogy a termék megfelel a legmagasabb minőségi és biztonsági követelményeknek. A vezérlőasztal különösen alkalmas olyan iparágakban történő felhasználásra, ahol a vezérlőegységek fizikai védelme és a megbízható működés kritikus fontosságú, mint például gyártósorok, ipari automatizálás, energetika vagy infrastrukturális létesítmények esetében.
Schneider Electric Spacial SD - NSYSD10 -Vezérlőasztal (1024*1200*466) műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Terméknév: PanelSeT SD
Burkolat típusa: Többcélú
Kategória: Monoblokk vezérlőasztal
Névleges magasság: 1000 mm
Névleges szélesség: 1000 mm
Névleges mélység: 466 mm
Telepítés módja: Padlón álló
Eszközösszetétel
1 szerkezet
2 zár: ajtó
4 állítósín
1 kábelbevezetőlap
2 pneumatikus támasztó: asztallap
2 ajtó
Kiegészítő információk
Burkolat típusa: Egyrészes hajlított és hegesztett szerkezet
Ajtó típusa: Sima
Ajtók száma: Elöl: 2 ajtó
Ajtónyitási irány: Megfordítható 120° ajtó
Zár típusa: 2 pontos zár, 3 mm-es dupla rúd
Szerelőlap leírása: Szerelőlap nélkül
Tömszelence típusa: 1 bemeneti lap
Hozzáférhetőség: Elölről
Eltávolítható részek: Ajtó zsanérokkal
Asztallap zsanérokkal
Kábelbevezetőlap csavarkapcsokkal
Anyag: Test: acél
Felületkezelés: Epoxy-poliészter por
Vastagság: 1,5 mm
Környezeti jellemzők
Szabványok: IEC 62208
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK10 az IEC 62262 szerint
