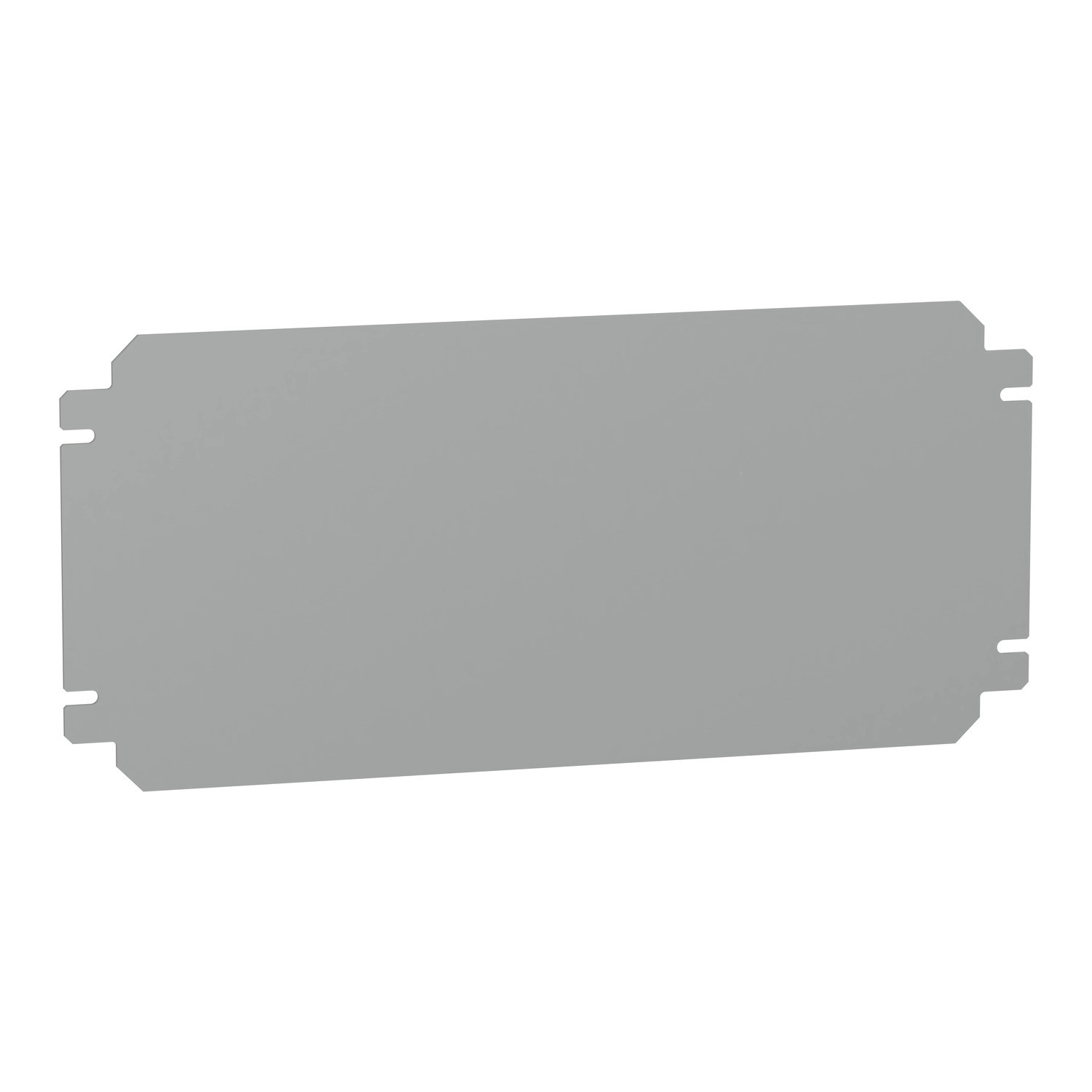

A Schneider Electric NSYMM24SB típusú, H200xW400mm méretű, sík szerelőlap a PanelSeT termékcsalád része, amely sokoldalú felhasználási lehetőséget biztosít elektromos és elektronikus berendezések kialakításához. Ez a horganyzott acéllemezből készült szerelőlap ideális választás különböző villamos szerkezetek, komponensek és vezérlőelemek rögzítéséhez, különösen a PanelSeT SBM sorozatú dobozokkal való használatra optimalizálva.
A NSYMM24SB szerelőlap pontos névleges méretei 175 mm magasság és 385 mm szélesség, amely 80000 mm² hasznos felületet biztosít az eszközök elhelyezéséhez. A 2 mm vastagságú, horganyzott acél kivitel biztosítja a megfelelő szilárdságot és tartósságot, miközben a fémes felületkezelés optimális védelmet nyújt a korrózió ellen. A lap tervezése során különös figyelmet fordítottak a praktikus rögzíthetőségre - a szerelőlap két darab Ø5 mm-es önmetsző csavarral erősíthető a doboz aljához, a rögzítési középpontok távolsága 364 mm. Ez a kialakítás maximális stabilitást biztosít akár 4 kg állandó terhelés mellett is.
A Schneider Electric NSYMM24SB szerelőlap professzionális kivitelezésű, precíz méretezésű termék, amely tökéletesen illeszkedik a gyártó PanelSeT SBM dobozaiba. Használata rendkívül egyszerű és praktikus, hiszen a doboz aljába történő rögzítés után azonnal kész a különböző elektromos alkatrészek, kapcsolók, sorkapcsok vagy egyéb eszközök fogadására. A lap szerkezeti kialakítása biztosítja a megfelelő merevséget, így a rászerelt komponensek stabilan rögzíthetők, miközben az elektromos szerelés biztonságosan végezhető. A termék cikkszáma NSYMM24SB, amely a Schneider Electric internetes katalógusában és a viszonteladói hálózatában is könnyen azonosítható.
Schneider Electric Spacial SBM - NSYMM24SB -Fém szerelőlap 200x400 műszaki adatok
Fő jellemzők
Termékcsalád: PanelSeT
Tartozék kategória: Szerelő tartozék
Termék vagy komponens típusa: Szerelőlap
Eszköz alkalmazás: Többcélú
Szerelési hely: Doboz alja
Szerelőlap leírása: Sima
Kompatibilitás: PanelSeT SBM
Eszköz összetétele: 1 szerelőlap
Anyag: Horganyzott acél
Felületkezelés: Fémes
Kiegészítő jellemzők
Rögzítési mód: 2 csavarral - Ø5 mm-es önmetsző csavarok - doboz aljára rögzítés
Állandó megengedett terhelés: 4 kg a doboz hátuljára
Magasság: Névleges: 175 mm
Szélesség: Névleges: 385 mm
Rögzítési középpontok: 364 mm
Felület és hasznos felület: Névleges: 80000 mm²
Vastagság: 2 mm
Nettó súly: 1,032 kg
