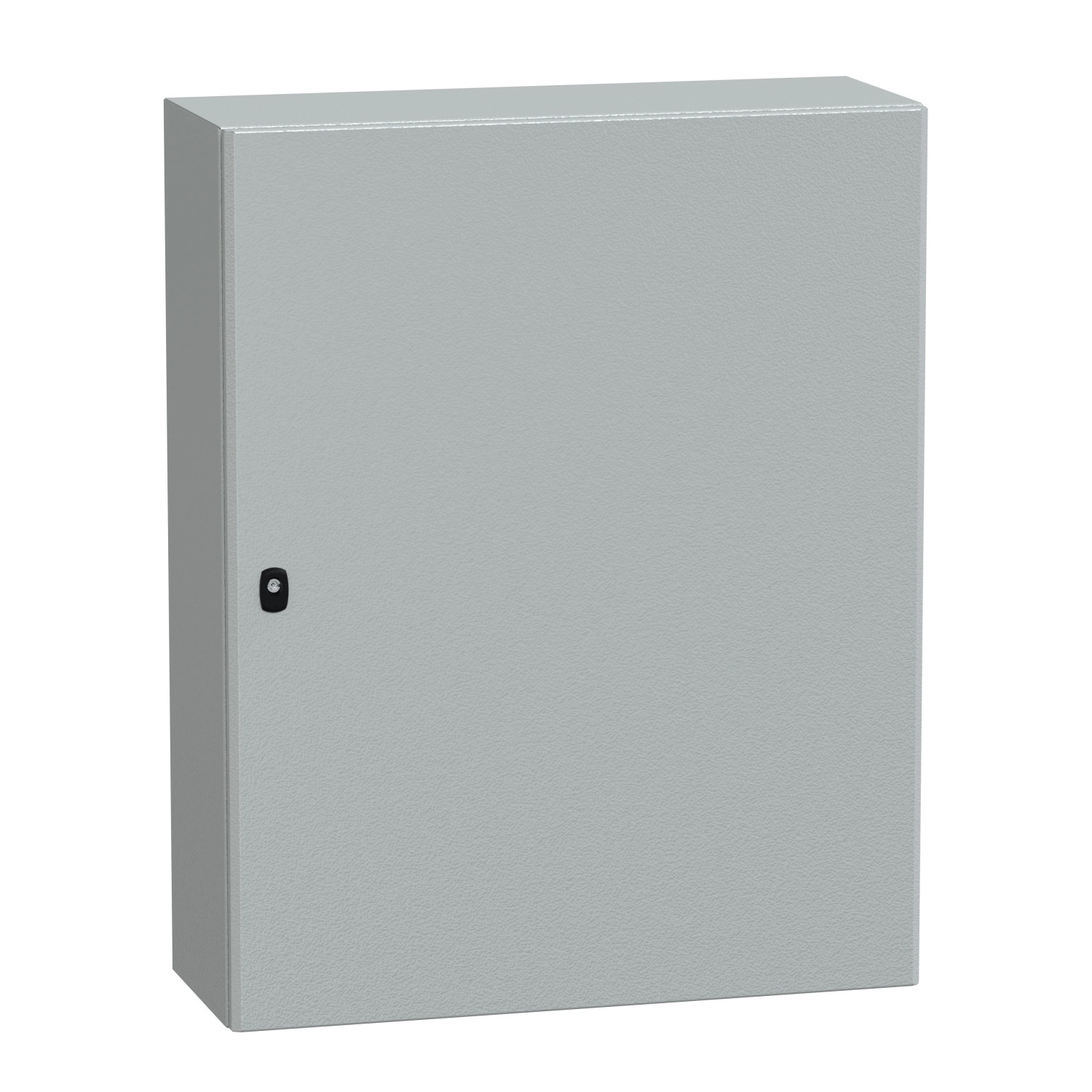

A Schneider Electric PanelSeT S3DEX NSYS3DEX10830 egy különleges, ATEX tanúsítvánnyal rendelkező kompakt kapcsolószekrény, amely kifejezetten robbanásveszélyes környezetben történő használatra lett tervezve. Ez a modell kifejezetten olyan ipari alkalmazásokhoz készült, ahol potenciálisan robbanásveszélyes légkör alakulhat ki, így ideális választás vegyipari létesítményekhez, olaj- és gázipari felhasználáshoz, valamint más veszélyes környezetekhez.
A PanelSeT S3DEX robusztus kivitelével és magas szintű védettségével tűnik ki. A szekrény méretei 1000 mm magasság, 800 mm szélesség és 300 mm mélység, ami elegendő helyet biztosít az elektromos és vezérlő berendezések biztonságos elhelyezésére. A szekrény IP66-os védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és erős vízsugár elleni védelmet jelent. Emellett IK10-es ütésállósági besorolással is rendelkezik az IEC 62262 szerint, ami a legmagasabb szintű mechanikai védettséget biztosítja. Az amerikai NEMA szabvány szerint NEMA 4X/13 besorolású, ami szintén kiváló védettséget jelez kültéri és beltéri használatra egyaránt.
A PanelSeT S3DEX konstrukciója egydarabos acéltestből áll, amely epoxi-poliészter porbevonattal van ellátva RAL 7035 szürke színben. A szekrény ajtaja sima kialakítású, reverzibilis (120°-ban nyitható), és egy 3 pontos, 3 mm-es dupla rúddal ellátott zárrendszerrel van felszerelve a maximális biztonság érdekében. A szerelési flexibilitást növeli, hogy az ajtó nyitási iránya megfordítható, valamint a speciális, kettős lemezvastagságú, vályú alakú első sín extra stabilitást biztosít. A hozzáférés a szekrény elülső részén keresztül történik, a zsanérokkal ellátott ajtó könnyen eltávolítható, ami megkönnyíti a telepítést és karbantartást. A szekrény fali rögzítésre alkalmas, és nem tartalmaz szerelőlapot vagy kábelbevezető lemezt, így ezeket külön szükséges beszerezni a konkrét alkalmazási igények szerint.
A termék egyik legfontosabb jellemzője az ATEX tanúsítvány, amely megfelel a 94/9/EC ATEX irányelv követelményeinek. A jelölése "II 2 GD Ex e IIC Gb Ex tb IIIC Db", amely azt jelzi, hogy a szekrény alkalmas 2-es kategóriájú gázos és poros környezetben való használatra, fokozott biztonságú (e) védelmi móddal a IIC robbanóképes gázok esetén, és por elleni (tb) védelemmel az IIIC vezetőképes porok esetében. A termék megfelel az EN 60079-0:2012, EN 60079-7:2007 és EN 60079-31:2009 szabványoknak is, amelyek a robbanásveszélyes környezetben használt berendezésekre vonatkozó legfrissebb európai biztonsági előírásokat tartalmazzák. A NSYS3DEX10830 cikkszámú modell nettó súlya 37 kg, amely jól jelzi a termék robusztus, ipari kivitelét.
Schneider Electric Spacial CRN - NSYS3DEX10830 -Szekrény IP66 (1000*800*300) ATEX műszaki adatok
Főbb jellemzők
Termékcsalád: PanelSeT
Terméknév: PanelSeT S3DEX
Alkalmazás: ATEX tanúsított alkalmazás
Kategória: Kompakt kapcsolószekrény
Méret: 1000 mm magasság × 800 mm szélesség × 300 mm mélység
Ajtó típusa: Sima
Rendeltetési hely: Potenciálisan robbanásveszélyes környezethez
Műszaki specifikációk
Test típusa: Egydarabos kivitel
Ajtók száma: Elülső oldalon: 1 ajtó
Ajtónyitási irány: Reverzibilis (120°)
Zár típusa: 3 pontos zár, 3 mm-es dupla rúd
Szerelési tartozékok: Fali rögzítés
Hozzáférés a működtetéshez: Elülső
Eltávolítható részek: Ajtó zsanérokkal
Anyag: Acél
Felületkezelés: Epoxi-poliészter porbevonat
Szín: Szürke (RAL 7035)
Védelmi osztályok
NEMA védettségi fokozat: NEMA 4X/13
IK ütésállósági fokozat: IK10 az IEC 62262 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint (egyszárnyú ajtóval rendelkező szekrények)
Robbanásvédelmi jellemzők
Szabványok: EN 60079-0:2012, EN 60079-7:2007, EN 60079-31:2009
Jelölés: II 2 GD Ex e IIC Gb Ex tb IIIC Db a 94/9/EC ATEX irányelv szerint
