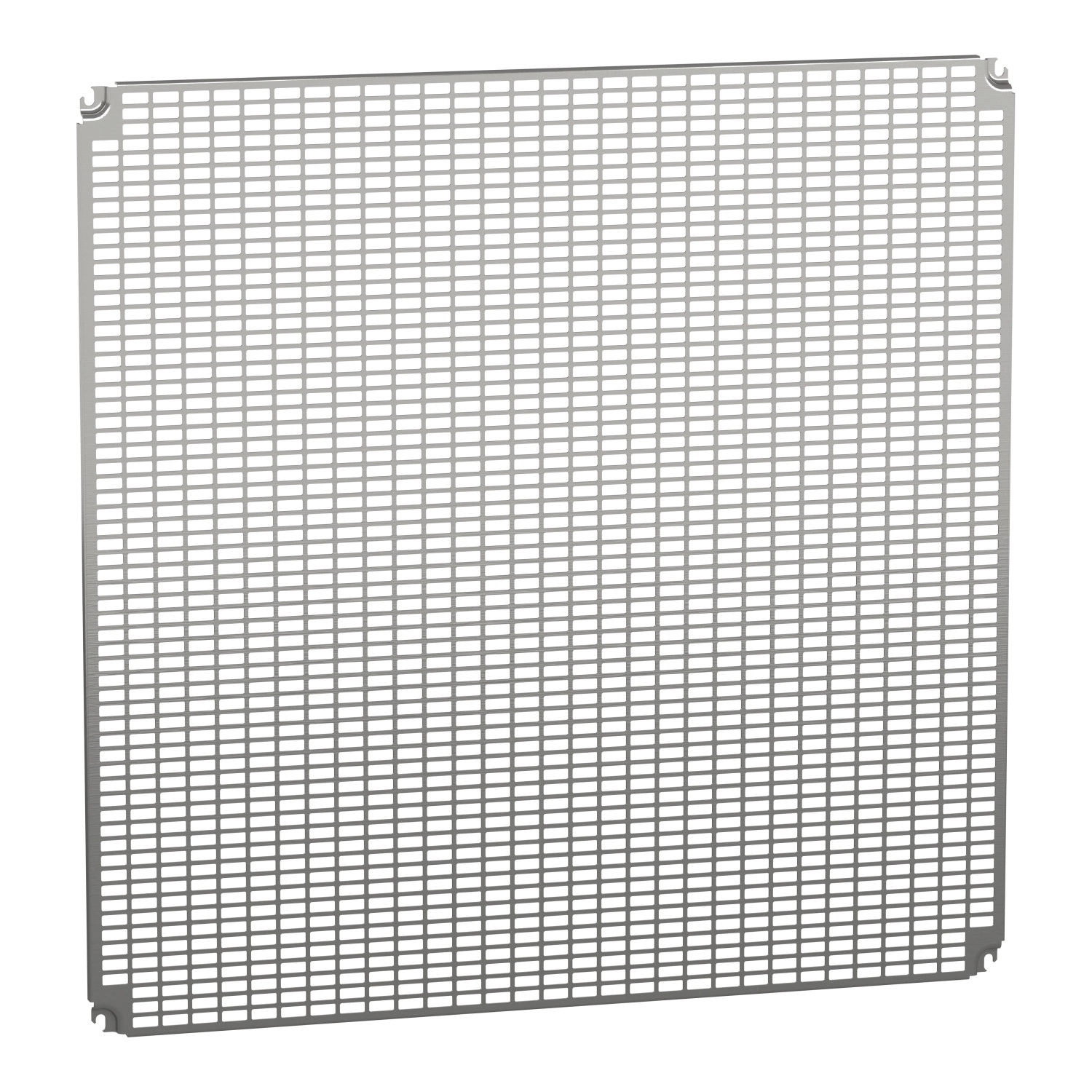

A Schneider Electric NSYMR1010 típusú monoblokk perforált szerelőlap egy rendkívül sokoldalú és strapabíró megoldás, amely tökéletesen illeszkedik a PanelSeT termékcsaládba. Ez a H1000xW1000mm méretű, univerzális 11x26mm-es perforációkkal ellátott szerelőlap ideális választás különféle villamos szerelési feladatokhoz, ahol rugalmas rögzítési lehetőségekre van szükség.
A NSYMR1010 szerelőlap elsősorban multi-purpose, azaz többcélú alkalmazásokhoz lett tervezve, és tökéletesen kompatibilis a PanelSeT S3D, PanelSeT CRN, valamint PanelSeT PLM rendszerekkel. A Telequick perforációs rendszer lehetővé teszi a különböző eszközök, komponensek gyors és hatékony rögzítését anélkül, hogy speciális szerszámokra lenne szükség. A lap tényleges méretei - 945 mm magasság és 951 mm szélesség - lehetővé teszik az optimális térhasználatot az 1000x1000 mm névleges méretű házakban, míg a 15 mm-es mélység és 2 mm-es anyagvastagság megfelelő stabilitást biztosít.
A NSYMR1010 szerelőlap acélból készült és cinkbevonattal van ellátva, ami kiváló korrózióállóságot biztosít még ipari környezetben is. A lap rögzítése csavarozással történhet közvetlenül a hátsó távtartókra M8-as csavarral, vagy rögzítőelemek segítségével. Az összesen 1922 perforációs nyílás kivételes rugalmasságot biztosít a különböző eszközök elhelyezésében. A termék különlegessége, hogy a ház hátsó részébe is telepíthető, ami tovább növeli az alkalmazási lehetőségeket. A 11 x 26 mm-es kivágások mérete optimális kompromisszum a rögzítési szilárdság és a rugalmasság között, lehetővé téve különféle méretű és típusú eszközök biztonságos rögzítését.
Schneider Electric Spacial CRN - NSYMR1010 -Perforált szerelőlap (945*951) műszaki adatok
Fő jellemzők
Termékcsalád: PanelSeT
Terméktípus: Szerelőlap
Alkalmazás: Multi-purpose (többcélú)
Névleges ház méretek: magasság 1000 mm, szélesség 1000 mm
Szerelési mód: Lépcsős csúsztatás, közvetlen rögzítés a hátsó távtartókra
Szerelőlap leírása: Telequick perforált
Kompatibilis termékcsaládok: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Mennyiség készletenként: 1 db
Anyag: Acél
Felületkezelés: Cink bevonat
Kiegészítő adatok
Rögzítési mód: Csavarozás hátsó távtartókra - M8 csavarral, rögzítőelemmel
Magasság: 945 mm
Szélesség: 951 mm
Mélység: 15 mm
Vastagság: 2 mm
Nyílások száma: 1922
Különleges változat: Beépítés a ház hátsó részébe
Kivágások mérete: 11 x 26 mm
Cikkszám: NSYMR1010
