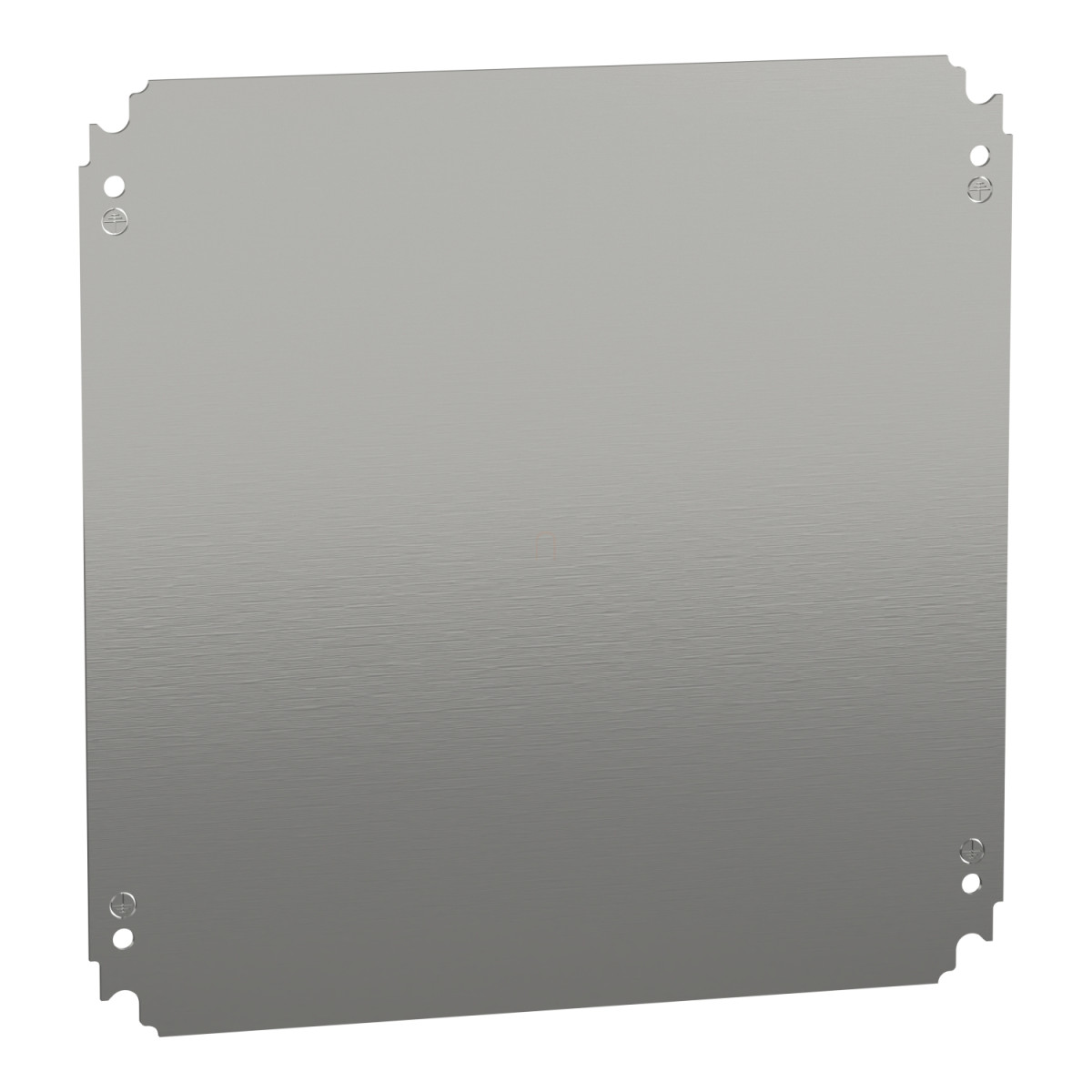

A Schneider Electric NSYMM44 egy sík, galvanizált acéllemezből készült szerelőlap, amely ideális választás különféle villamos berendezések, komponensek rögzítésére. Ez a 400x400 mm névleges méretű szerelőlap a PanelSeT termékcsalád része, és tökéletesen kompatibilis a PanelSeT S3D, PanelSeT CRN és PanelSeT PLM rendszerekkel. Az NSYMM44 cikkszámmal ellátott termék sokoldalúan felhasználható, kiválóan alkalmazható kapcsolószekrények, elosztók és ipari vezérlőegységek belső szerelőfelületeként.
A szerelőlap tényleges méretei 350x350 mm, vastagsága pedig 1,8 mm, ami kiváló stabilitást és teherbírást biztosít. A termék állandó megengedett terhelése 60 kg, így bátran rögzíthetsz rá nehezebb elektromos komponenseket is. A galvanizált acél kivitel tartós korrózióvédelmet nyújt, ezáltal hosszú élettartamot biztosít ipari környezetben is. A szerelőlap rögzítése többféleképpen történhet: közvetlenül a hátlapon lévő támasztócsavarokra csavarozással (M8 típusú csavarok segítségével) vagy rögzítőelemekkel. Az NSYMM44 szerelőlap lépcsős csúsztatással is beépíthető, ami megkönnyíti a telepítést és a későbbi hozzáférést.
A Schneider Electric NSYMM44 szerelőlap 375x385x2 mm-es pontos méretekkel rendelkezik, ahogy azt a műszaki illusztráción is láthatod. Ez a szerelőlap megkönnyíti a komponensek precíz és biztonságos rögzítését, optimalizálva a rendelkezésre álló teret a szekrényekben. A termék kialakítása lehetővé teszi a rugalmas felhasználást, hiszen különböző eszközök, kapcsolók, biztosítékok, DIN-sínek vagy egyéb villamos szerelvények egyszerűen felszerelhetők rá. A PanelSeT termékcsaládba való integrálhatóság biztosítja, hogy a Schneider Electric más termékeivel is kompatibilis rendszert alakíthass ki.
Schneider Electric Spacial CRN - NSYMM44 -Fém szerelőlap (400*400) műszaki adatok
Általános adatok
Termék típusa: Szerelőlap
Termékcsalád: PanelSeT
Kategória: Szerelési kiegészítő
Alkalmazás: Többcélú
Műszaki jellemzők
Szerelőlap leírása: Sík
Névleges méretek: 400 mm x 400 mm
Tényleges méretek: 350 mm x 350 mm
Vastagság: 1,8 mm
Anyag: Galvanizált acél
Állandó megengedett terhelés: 60 kg
Felszerelési információk
Felszerelési hely: Lépcsős csúsztatással, Közvetlen rögzítés a hátsó csavarokon
Rögzítési mód: Csavarozás a hátsó csavarokra - M8 típusú csavar, Rögzítőelemmel
Kompatibilitás
Kompatibilis rendszerek: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Mennyiség készletenként: 1 db
