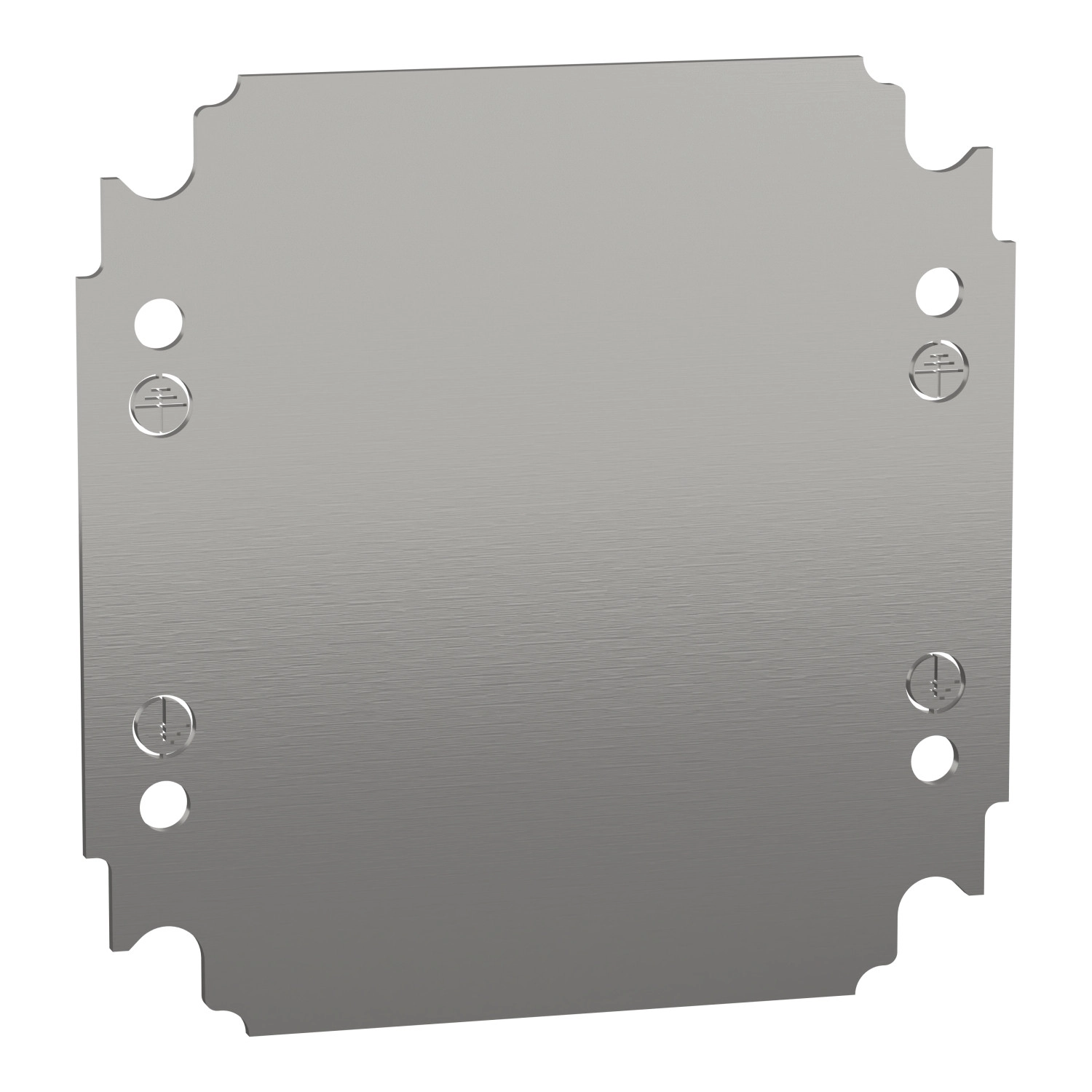

A Schneider Electric NSYMM22 kódjelű, sima szerelőlapja egy sokoldalú és robusztus megoldás az elektromos berendezések szereléséhez. Ez a H200xW200 mm méretű szerelőlap a Schneider Electric PanelSeT termékcsaládjának része, és kifejezetten többcélú alkalmazásokra tervezték. A horganyzott acélból készült konstrukció kiváló tartósságot és strapabíróságot biztosít az ipari környezetben történő használat során.
A NSYMM22 szerelőlap kompatibilis a PanelSeT S3D, PanelSeT CRN és PanelSeT PLM termékcsaládokkal, ami rendkívüli rugalmasságot biztosít a különböző projekteknél. A lap tényleges méretei 150 mm magasság és 150 mm szélesség, 1,8 mm vastagság mellett. Ez a méretezés lehetővé teszi, hogy ideálisan illeszkedjen a H200xW200 mm-es névleges méretű házakba. A horganyzott acél anyagának köszönhetően kitűnő mechanikai védelmet és korrózióállóságot nyújt, miközben megbízható szerelési felületet biztosít az elektromos komponensek számára.
A szerelőlap rögzítése rendkívül egyszerű és biztonságos: csavarozással a hátsó csapokra (M8 típusú csavarokkal) vagy rögzítőelemekkel. A lépcsős csúsztatás lehetősége további rugalmasságot ad a szerelés során. A lap állandó megengedett terhelése 40 kg, ami bőséges kapacitást jelent a legtöbb ipari alkalmazás számára. Ez lehetővé teszi különböző elektronikai eszközök, kapcsolók, relék vagy egyéb komponensek biztonságos rögzítését. A 0,328 kg nettó súly könnyen kezelhetővé teszi a szerelőlapot, miközben megfelelő stabilitást biztosít a rá szerelt komponenseknek.
A Schneider Electric NSYMM22 szerelőlap ideális választás mind ipari automatizálási rendszerek, mind kisebb elektromos elosztódobozok szerelésénél. A horganyzott acél kivitel nemcsak tartósságot biztosít, hanem megfelelő elektromos földelési lehetőséget is nyújt a biztonságos működéshez. A műszaki rajzokon látható 185 mm x 175 mm x 1,5 mm-es pontos méretek segítik a precíz tervezést és kivitelezést. Ez a szerelőlap tökéletes példája a Schneider Electric elkötelezettségének a minőségi, rugalmas és könnyen használható ipari megoldások iránt.
Schneider Electric Spacial CRN - NSYMM22 -Fém szerelőlap 200x200 műszaki adatok
Fő specifikációk
Termékcsalád: PanelSeT
Terméktípus: Szerelőlap
Alkalmazás: Többcélú
Ház névleges méretei: 200 mm × 200 mm (M × Sz)
Szerelőlap leírása: Sima
Anyag: Horganyzott acél
Szerelési lehetőségek: Lépcsős csúsztatás, közvetlen rögzítés hátsó csapokra
Kompatibilitás
Kompatibilis termékcsaládok: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Mennyiség: 1 darab
Műszaki részletek
Rögzítési mód: Csavarozva a hátsó csapokra - M8 típusú csavar vagy rögzítőelem segítségével
Állandó megengedett terhelés: 40 kg
Magasság: 150 mm
Szélesség: 150 mm
Vastagság: 1,8 mm
Nettó tömeg: 0,328 kg
Méretrajz
A műszaki illusztráción látható pontos méretek: 185 mm × 175 mm × 1,5 mm
