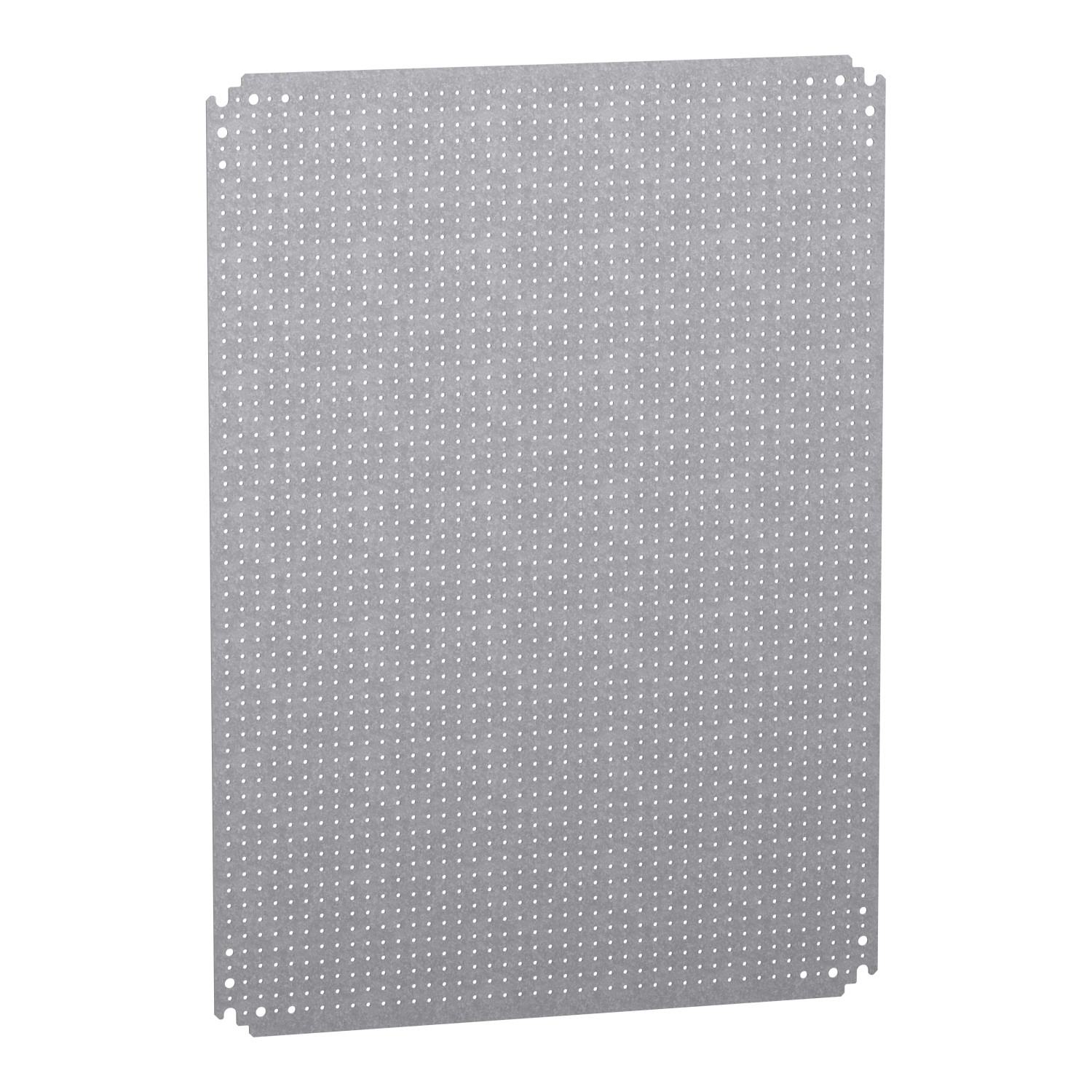

A Schneider Electric NSYMF86 mikroperforált szerelőlap egy sokoldalú és megbízható megoldás ipari alkalmazásokhoz, amely a PanelSeT termékcsalád részeként kiváló minőséget és funkcionalitást kínál. Ez a 800x600 mm névleges méretű szerelőlap ideális választás különböző elektronikai és vezérlőrendszerek alkatrészeinek biztonságos rögzítésére, miközben maximális rugalmasságot biztosít a telepítés során.
A NSYMF86 kódjelű mikroperforált szerelőlap 3,6 mm átmérőjű lyukakkal rendelkezik, amelyek 12,5 mm-es osztásban helyezkednek el a teljes felületen, lehetővé téve a különféle komponensek pontos és biztonságos felszerelését. A szerelőlap tényleges mérete 765 mm magasság és 550 mm szélesség, 2,5 mm vastagságú horganyzott acélból készült, ami rendkívüli tartósságot és teherbíró képességet biztosít. A lap akár 135 kg állandó terhelést is képes elviselni, ami lehetővé teszi nehezebb alkatrészek és berendezések biztonságos rögzítését is.
A szerelőlap kompatibilis a PanelSeT S3D, PanelSeT CRN és PanelSeT PLM sorozatú szekrényekkel, így tökéletesen illeszkedik a meglévő Schneider Electric infrastruktúrádba. A rögzítés többféle módon történhet: csavarozással a hátsó csapokhoz M8 típusú csavarokkal vagy rögzítőelemekkel. A szerelőlap különösen alkalmas a H800 x W1200 méretű szekrényekbe való telepítéshez, valamint fordított méretű szekrényekben való alkalmazásra. A szerelőlap step slide rendszerrel rendelkezik, amely megkönnyíti a beállítást és a pozicionálást a telepítés során.
A NSYMF86 szerelőlap sokoldalúságának köszönhetően különböző ipari alkalmazásokban használható: vezérlőpanelekhez, elosztórendszerekhez, automatizálási rendszerekhez és egyéb ipari elektronikai megoldásokhoz. A mikroperforált kialakítás nemcsak a rugalmas rögzítési lehetőségeket biztosítja, hanem hozzájárul a hatékony hőelvezetéshez is, ami kritikus szempont lehet az elektronikai alkatrészek hosszú élettartamának biztosításához.
Schneider Electric Spacial CRN - NSYMF86 -Perforált szerelőlap (800*600) 2,5 mm műszaki adatok
Általános jellemzők
Terméktípus: Mikroperforált szerelőlap
Termékcsalád: PanelSeT
Cikkszám: NSYMF86
Kategória: Szerelési tartozék
Alkalmazás: Többcélú
Fizikai jellemzők
Névleges szekrényméret: 800 mm x 600 mm
Tényleges méretek: 765 mm x 550 mm x 125 mm
Vastagság: 2,5 mm
Anyag: Horganyzott acél
Perforáció: 3,6 mm átmérőjű lyukak 12,5 mm osztással
Szerelési információk
Rögzítési mód: Csavarozás hátsó csapokhoz M8 típusú csavarokkal vagy rögzítőelemekkel
Szerelési hely: Step slide rendszer, közvetlen rögzítés a hátsó csapokhoz
Állandó megengedett terhelés: 135 kg
Kompatibilitás
Kompatibilis termékcsaládok: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Speciális változat sajátosságai: H800 x W1200 szekrényekkel, fordított méretű szekrényekben való telepítéshez
