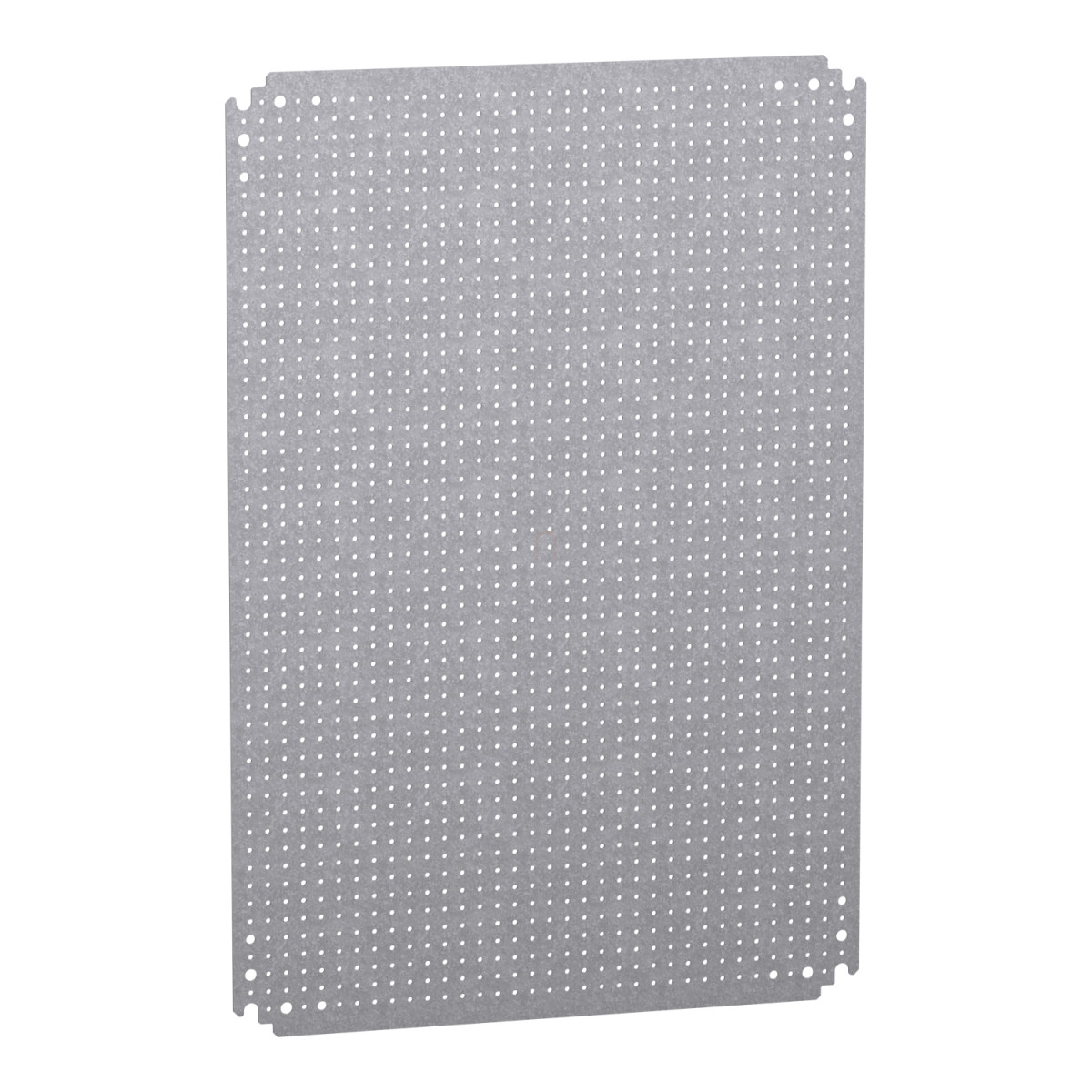

A Schneider Electric PanelSeT termékcsaládjának NSYMF75 típusú mikroperforált szerelőlapja optimális megoldást kínál villamos szerelvények, kapcsolók, biztosítékok és egyéb komponensek biztonságos és hatékony rögzítéséhez ipari környezetben. Ez a sokoldalú, H700×W500 méretű szerelőlap 3,6 mm átmérőjű furatokkal rendelkezik, amelyek 12,5 mm-es kiosztásban helyezkednek el a teljes felületen, lehetővé téve számos különböző elrendezési lehetőséget és rugalmas felhasználást.
A Schneider Electric NSYMF75 szerelőlap többféle rögzítési módot támogat, beleértve a csavaros rögzítést a hátsó csapokhoz M8-as csavarokkal vagy egyéb rögzítőelemekkel. A termék kompatibilis a PanelSeT S3D, PanelSeT CRN és PanelSeT PLM rendszerekkel is, így sokoldalúan használható a különböző Schneider Electric elosztószekrény típusokban. A szerelőlap lépcsős csúsztatással is felszerelhető, ami megkönnyíti a telepítést és a későbbi módosításokat. A robusztus kialakításnak köszönhetően a lap tartósan 135 kg terhelést is képes elviselni, így alkalmas nehezebb komponensek rögzítésére is.
A horganyzott acélból készült NSYMF75 szerelőlap kiváló korrózióállósággal rendelkezik, ami hosszú élettartamot biztosít még kedvezőtlen környezeti körülmények között is. A termék tényleges méretei: 665 mm magasság, 450 mm szélesség és 1,8 mm vastagság, így tökéletesen illeszkedik a névleges 700×500 mm-es szekrényméretbe. A szerelőlap 125 mm-es mélysége elegendő teret biztosít különféle komponensek rögzítéséhez, miközben a 4,4 kg-os nettó tömeg jelzi a termék robosztus, mégis kezelhető kialakítását.
A Schneider Electric NSYMF75 mikroperforált szerelőlap ideális választás ipari automatizálási rendszerek, energiaelosztó rendszerek, vezérlőközpontok és egyéb multi-purpose alkalmazások számára. A termék kialakítása lehetővé teszi a könnyű hozzáférést és karbantarthatóságot, miközben a magas minőségű kivitelezés biztosítja a hosszú távú, megbízható teljesítményt. A szerelőlap tervezése során a gyártó figyelembe vette a telepítési idő optimalizálását és a szerelési pontosságot, így a termék nemcsak funkcionálisan, hanem gazdaságilag is előnyös választás villamos szakemberek számára.
Schneider Electric Spacial CRN - NSYMF75 -Perforált szerelőlap 2 mm (700*500) műszaki adatok
Főbb jellemzők
Termékcsalád: PanelSeT
Terméktípus: Mikroperforált szerelőlap
Cikkszám: NSYMF75
Alkalmazás: Többcélú
Névleges szekrényméret: 700 mm × 500 mm
Fizikai jellemzők
Anyag: Horganyzott acél
Tényleges méretek: 665 mm × 450 mm
Mélység: 125 mm
Vastagság: 1,8 mm
Nettó tömeg: 4,4 kg
Perforációk: 3,6 mm átmérőjű furatok, 12,5 mm-es osztással
Szerelési adatok
Szerelési helyzet: Lépcsős csúsztatás, közvetlen rögzítés hátsó csapokhoz
Rögzítési mód: Csavarozás hátsó csapokhoz (M8 csavarral) vagy rögzítőelemmel
Tartós terhelhetőség: 135 kg
Kompatibilitás
Kompatibilis rendszerek: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Mennyiség csomagban: 1 db
