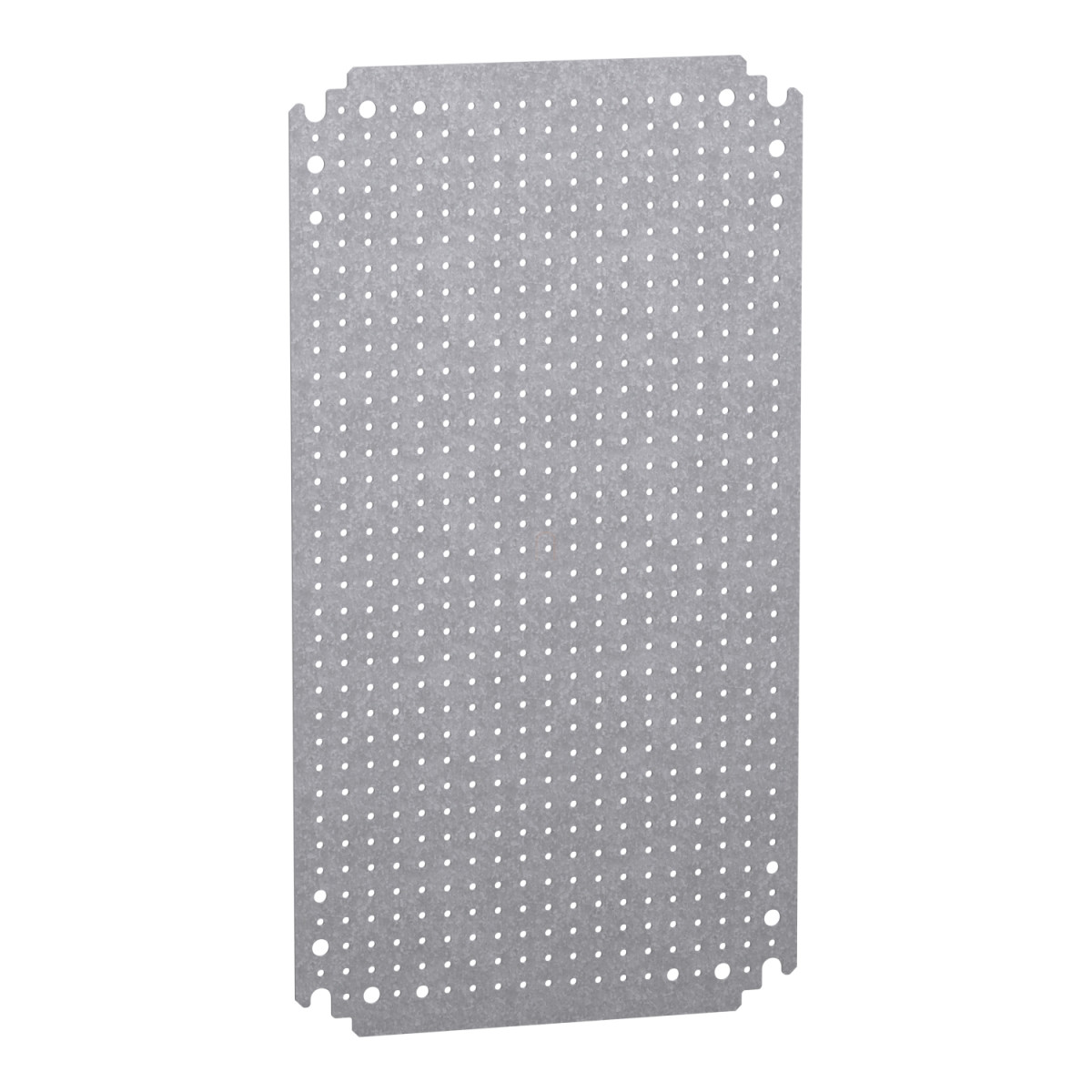

A Schneider Electric NSYMF53 mikroperforált szerelőlap egy professzionális minőségű, rendkívül sokoldalú termék, mely tökéletes megoldást kínál különböző villamos berendezések, komponensek és szerelvények rögzítésére. Ez a H500xW300 méretű szerelőlap a PanelSeT termékcsalád része, és kompatibilis a PanelSeT S3D, CRN és PLM rendszerekkel, így univerzálisan felhasználható számos Schneider Electric szekrénytípusban.
A NSYMF53 kódszámú szerelőlap mikroperforált kialakítású, 3,6 mm átmérőjű lyukakkal, amelyek 12,5 mm-es osztásközzel helyezkednek el a felületen. Ez a struktúra rendkívül rugalmas rögzítési lehetőségeket biztosít, lehetővé téve különböző komponensek pontos és biztonságos felszerelését. A termék horganyzott acélból készül, ami kiváló korrózióállóságot és tartósságot garantál. Az 1,8 mm-es anyagvastagság és a megerősített szerkezet akár 60 kg állandó terhelhetőséget is lehetővé tesz, ami ideálissá teszi nehezebb alkatrészek, berendezések rögzítésére is.
A szerelőlap tényleges méretei: 450 mm magasság, 250 mm szélesség és 125 mm mélység. A rögzítés többféleképpen is történhet: közvetlenül a hátsó csapokra csavarozva (M8 típusú csavarokkal) vagy rögzítőelemekkel. A szerelőlap rugalmasan telepíthető, a lépcsőzetes csúsztatás lehetővé teszi a pontos pozicionálást. Ez a megoldás különösen előnyös, ha precíz elhelyezésre vagy későbbi állíthatóságra van szükség a szekrényen belül. A Schneider Electric NSYMF53 mikroperforált szerelőlap ideális választás ipari környezetben, kapcsolószekrényekben, elosztóberendezésekben történő felhasználásra.
A termék univerzális jellegét jól mutatja, hogy névleges méretei kétféleképpen is értelmezhetők: H: 500 mm x W: 300 mm vagy H: 300 mm x W: 500 mm elrendezésben is telepíthető, így mind vertikális, mind horizontális tájolásban használható. Ez a rugalmasság lehetővé teszi, hogy a szerelőlapot az adott alkalmazáshoz legmegfelelőbb módon helyezd el, maximalizálva a rendelkezésre álló tér kihasználását a szekrényen belül.
Schneider Electric Spacial CRN - NSYMF53 -Mikroperforált szerelőlap 500x300 műszaki adatok
Fő jellemzők
Terméktípus: Mikroperforált szerelőlap
Termékcsalád: PanelSeT
Termékkategória: Szerelési tartozék
Cikkszám: NSYMF53
Kompatibilitás: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Fizikai jellemzők
Névleges méretek: H: 500 mm × Sz: 300 mm vagy H: 300 mm × Sz: 500 mm
Tényleges méretek: Magasság: 450 mm, Szélesség: 250 mm, Mélység: 125 mm
Anyagvastagság: 1,8 mm
Anyag: Horganyzott acél
Perforáció: 3,6 mm átmérőjű lyukak, 12,5 mm-es osztásközzel
Telepítési információk
Rögzítési mód: Csavarozás hátsó csapokra (M8 típusú csavar) vagy rögzítőelemmel
Szerelési hely: Lépcsőzetes csúsztatás, közvetlen rögzítés hátsó csapokra
Terhelhetőség: 60 kg állandó megengedett terhelés
