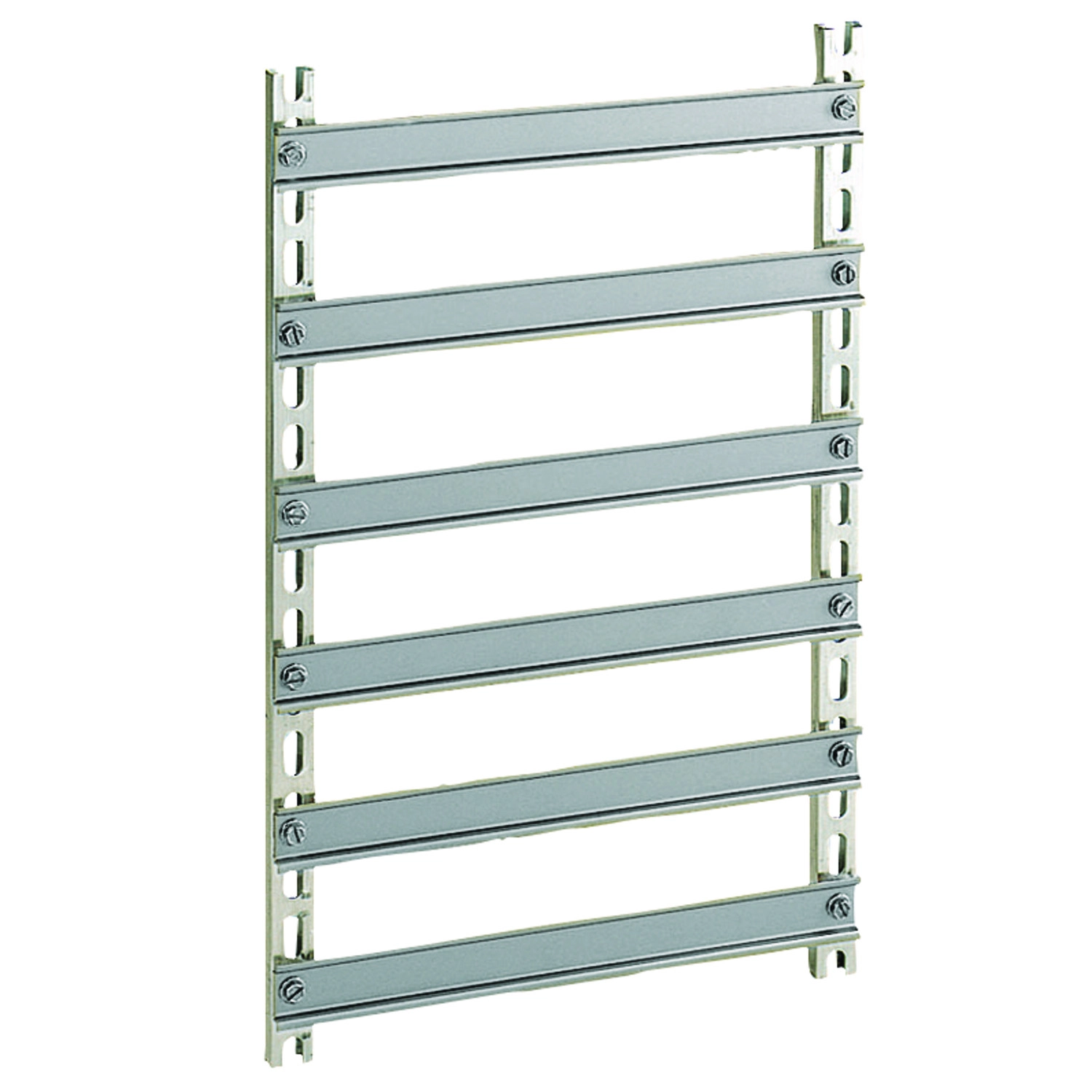

A Schneider Electric NSYMD128 egy szimmetrikus DIN sínes szerelőkeret, amelyet kifejezetten H1200xW800mm méretű elosztószekrényekhez terveztek. Ez a praktikus, multifunkciós szerelőkeret a Schneider Electric PanelSeT termékcsalád része, és kiválóan alkalmazható különböző villamos szerelési megoldásokhoz, ahol precíz, stabil és jól szervezhető elrendezésre van szükség.
A NSYMD128 modell 7 DIN sínt tartalmaz, amelyek szimmetrikus kialakításúak, így maximális rugalmasságot biztosítanak különböző komponensek rögzítéséhez. A szerkezet két függőleges alumínium profilból áll, amelyekre a 7 acél DIN sín van felszerelve. Ez a konfigurációval jelentős mennyiségű elektromos eszköz, mint például kismegszakítók, relék, sorkapcsok és egyéb moduláris eszközök szerelhetők fel hatékonyan. A keret kompatibilis a PanelSeT CRN, PanelSeT S3D és PanelSeT PLM sorozatú szekrényekkel, így széles körben alkalmazható különböző ipari környezetekben és alkalmazásokban.
A szerelőkeret többféle rögzítési móddal rendelkezik, ami nagymértékű rugalmasságot biztosít a telepítés során. Csavarozással közvetlenül a hátsó csapokra rögzíthető, vagy rögzítőelemekkel is felszerelhető. A finombeállítás lehetőségét a NSYSDCR típusú léptetőcsúszkák biztosítják, 12,5 mm-es osztással. A keret tényleges méretei: 1152,4 mm magasság (névleges 1200 mm), 750 mm szélesség (névleges 800 mm), és 30 mm mélység. Ezek a pontos méretek segítenek a precíz tervezésben és kivitelezésben, biztosítva a megfelelő illeszkedést a célszekrényekbe. Az NSYMD128 cikkszámú termék anyagminőségét tekintve a függőleges profilok alumíniumból, míg a sínek acélból készülnek, ami hosszú élettartamot és nagy teherbírást garantál.
Schneider Electric Spacial CRN - NSYMD128 -DIN sínes szerelőkeret H1200XW800 7P műszaki adatok
Általános jellemzők
Alkalmazás: Többcélú
Termékcsalád: PanelSeT
Termék vagy komponens típusa: Szerelőkeret
Tartozék/különálló rész kategória: Szerelési tartozék
Sín típusa: Szimmetrikus DIN
Szekrény névleges méretei: -
Szerkezeti jellemzők
Szerelési támogatás: Távtartó, Közvetlen rögzítés a hátsó csapokon, Lépcsős csúszka
Termékcsalád kompatibilitás: PanelSeT CRN, PanelSeT S3D, PanelSeT PLM
Eszköz összetétele: Rögzítőelemek, 2 függőleges profil, 7 DIN sín
Mennyiség készletenként: 1 készlet
Kiegészítő információk
Anyag: Függőleges profilok: alumínium, Sín: acél
Rögzítési mód: Csavarozva a hátsó csapokra, Rögzítőelemmel
Állíthatóság: NSYSDCR... típusú léptetőcsúszkákon, 12,5 mm-es osztással
Méretek
Magasság: Tényleges: 1152,4 mm, Névleges: 1200 mm
Szélesség: Névleges: 800 mm, Tényleges: 750 mm
Mélység: Tényleges: 30 mm
