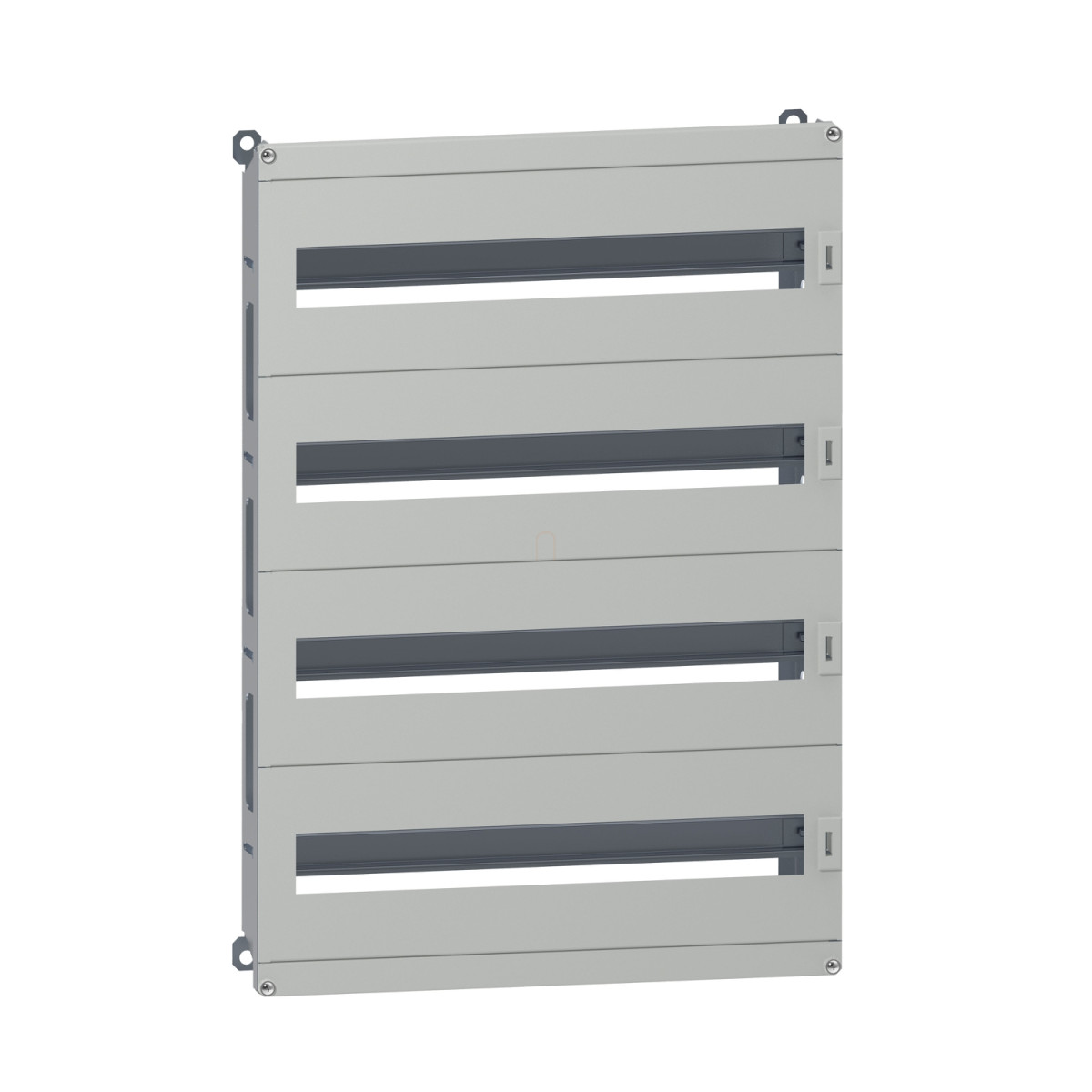

A Schneider Electric NSYDLM88 típusú moduláris DLM chassis egy professzionális villamos rendszerezési megoldás, amelyet kifejezetten a PanelSeT WM típusú szekrényekhez terveztek. Ez a 88 modulos szerelőkeret ideális választás többcélú alkalmazásokhoz és moduláris elosztórendszerekhez, ahol fontos a jól átgondolt elrendezés és a könnyű hozzáférhetőség.
A NSYDLM88 DLM chassis felépítése kimondottan praktikus és átgondolt. A szerkezet 653 mm magas, 455 mm széles és 101,5 mm mély, így tökéletesen illeszkedik a H700 x W500 mm méretű PanelSeT szekrényekbe. A készlet egy masszív acél szerkezeti vázból, négy darab 35 mm-es DIN-sínnel ellátott előlapból, két fedőburkolatból, valamint egy 2 x 16 mm² + 5 x 6 mm² méretezésű nulla/föld csatlakozósávból áll. A szerelvény kompatibilis a PanelSeT S3D és PanelSeT CRN termékcsaládokkal, így a meglévő rendszerekbe is problémamentesen integrálható. Az előlapok szürke (RAL 7035) színűek, poliészter porbevonattal kezeltek, ami tartósságot és professzionális megjelenést biztosít.
A DLM chassis szerelése rendkívül rugalmas, köszönhetően a sokoldalú rögzítési lehetőségeknek. A DIN-sínek magassága 40-85 mm között állítható, így különböző méretű komponensek is elhelyezhetők rajta. A szerkezet előre gyártott elemekből áll, amelyek rögzítőelemekkel csatlakoznak az előlap és a hátlap támasztóelemeire. A rendszer összesen 88 darab 18 mm-es modul befogadására képes, amelyek 4 vízszintes sorban helyezhetők el. Ez a kapacitás ideálissá teszi közepes méretű ipari és kereskedelmi villamos rendszerek kiépítéséhez. Az előlapok egyszerű és kivágott típusúak, összesen 4 kivágással, amelyek precíz elrendezést tesznek lehetővé a különböző modulméretek számára. A rendszer step-slide megoldással rendelkezik, ami megkönnyíti az installációt és későbbi módosításokat.
Schneider Electric Spacial CRN - NSYDLM88 -Dinimel szerelőkészlet CRN szekrényhez műszaki adatok
Főbb jellemzők
Termékcsalád: PanelSeT
Kategória: Szerelési kiegészítő
Alkalmazás: Többcélú, moduláris elosztó rendszerekhez
Termék típus: Szerelőkeret (chassis)
Rövidnév: DLM
Szerelési helyzet: Szekrény elején, csúsztatható lépcsőzetes kialakítás
Kompatibilitás: PanelSeT S3D és PanelSeT CRN termékcsaládokkal
Összetétel
A készlet tartalmaz:
- 1 db szerelőváz
- 4 db előlap 35 mm-es DIN sínnel
- 2 db fedőburkolat
- 1 db nulla/föld csatlakozósáv (2 x 16 mm² + 5 x 6 mm²)
Műszaki specifikációk
Anyag: Acél
Szín: Előlap: szürke (RAL 7035)
Felületkezelés: Poliészter porbevonat
Rögzítési mód: Rögzítőelemmel - elöl és hátul támasztóelemek segítségével
Beállítási lehetőség: DIN sínek magassága 40-85 mm között állítható
Vízszintes sorok száma: 4
18 mm-es modulok teljes száma: 88
Előlap típusa: Sima és kivágott lemezek
Kivágások száma: 4 db
Méretek
Magasság: 653 mm
Szélesség: 455 mm
Mélység: 101,5 mm
Termékkód: NSYDLM88
