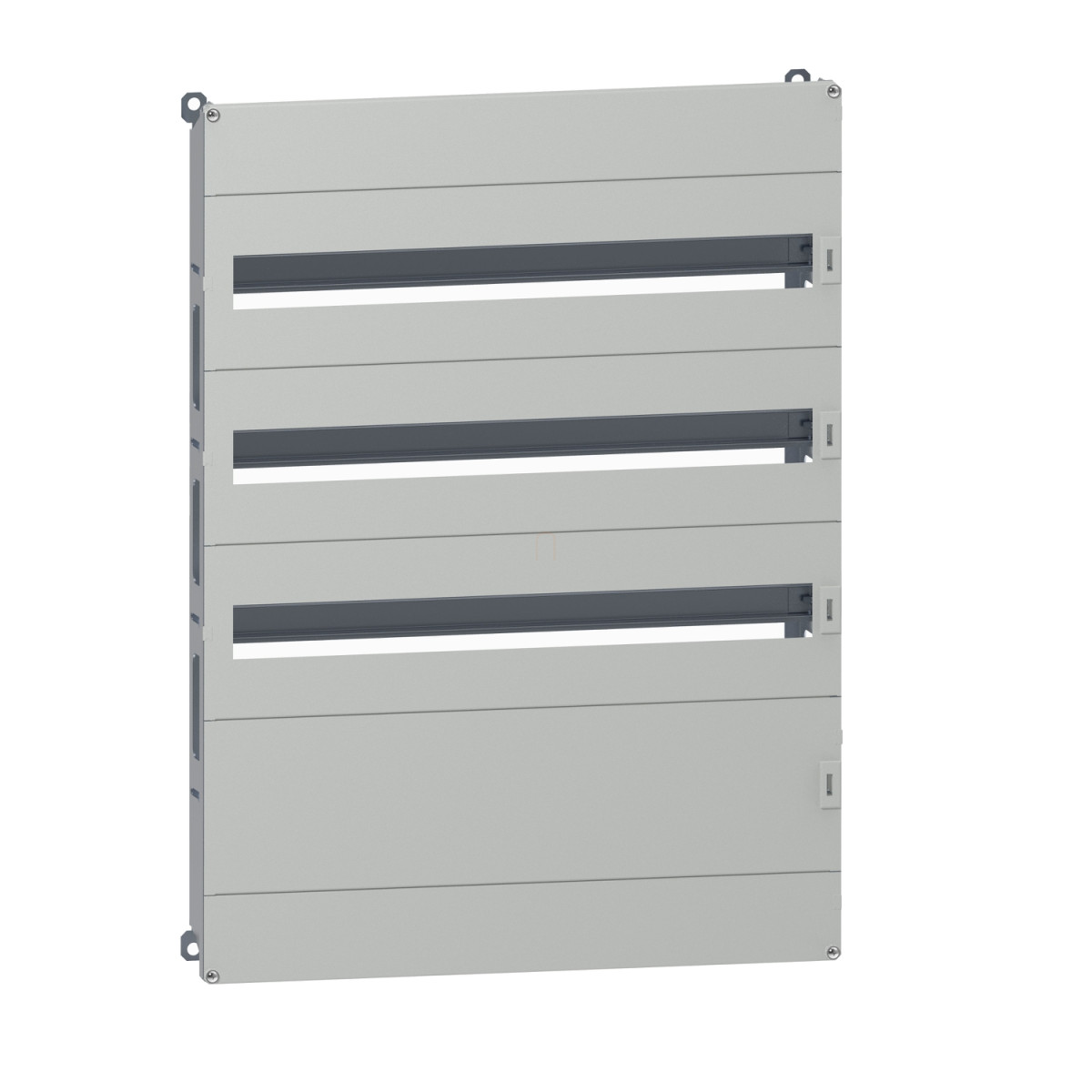

A Schneider Electric NSYDLM84 moduláris DLM típusú váz egy professzionális megoldás a PanelSeT WM 800x600 mm méretű szekrényekhez, kifejezetten moduláris elosztó alkalmazásokhoz tervezve. Ez a sokoldalú kiegészítő 84 db 18 mm-es modul elhelyezésére kínál lehetőséget, így ideális választás komplex elektromos rendszerek kiépítéséhez.
A NSYDLM84 termék egy komplett szerelőkészlet, amely tartalmaz 1 db váz szerkezetet, 2 db fedőborítást, 1 db nulla/föld csatlakozósávot (2 x 16 mm² és 5 x 6 mm² kapacitással), 3 db előlapot 35 mm-es DIN-sínnel, valamint 1 db teli előlapot szerelőlemezzel. A váz acélból készül, az előlapok szürke (RAL 7035) színűek, poliészter porbevonattal ellátva. A készlet 3 vízszintes sort biztosít, összesen 84 modult befogadva, ami rendkívüli rugalmasságot biztosít a különböző áramkörök és védelmi eszközök elrendezéséhez.
A szerelés egyszerűen megoldható a rögzítőelemek segítségével, amelyek az előlapon és a hátlapon is támaszként szolgálnak. A DIN-sínek magassága állítható, 40-85 mm között, így precízen illeszthető a különböző méretű készülékekhez. A moduláris chassis kompatibilis a PanelSeT S3D és PanelSeT CRN rendszerekkel is, ami tovább növeli felhasználhatóságát. A váz méretei pontosan igazodnak a szekrény belső teréhez: 753 mm magas, 555 mm széles és 101,5 mm mély, így optimális térkihasználást biztosít.
A Schneider Electric NSYDLM84 moduláris DLM vázszerkezet kiváló minőségű alapanyagokból készül, és a gyártó széleskörű tapasztalatára épít az elektromos elosztórendszerek terén. A termék tökéletes választás olyan szakemberek számára, akik megbízható, jól strukturált és könnyen szerelhető megoldást keresnek moduláris elosztó alkalmazásokhoz. Az előlapok és kivágások elrendezése lehetővé teszi az átlátható, rendezett kábelvezetést és a moduláris készülékek professzionális elhelyezését a szekrényen belül.
Schneider Electric Spacial CRN - NSYDLM84 -Dinimel szerelőkészlet CRN szekrényhez műszaki adatok
Fő tulajdonságok
Terméktípus: Moduláris DLM típusú váz PanelSeT WM szekrényhez, 84 modul, H800xW600mm
Cikkszám: NSYDLM84
Termékcsalád: PanelSeT
Kategória: Szerelési kiegészítő
Alkalmazás: Moduláris elosztó alkalmazás, többcélú felhasználás
Műszaki jellemzők
Eszköz rövid neve: DLM
Szerelési hely: Szekrény elülső része, lépcsős sín
Kompatibilitás: PanelSeT S3D, PanelSeT CRN
Összetevők: 1 vázszerkezet, 2 fedőborítás, 1 nulla/föld sáv 2 x 16 mm² 5 x 6 mm², 3 előlap 35 mm-es DIN sínnel, 1 sima előlap szerelőlemezzel
Anyag: Acél
Szín: Előlap: szürke (RAL 7035)
Felületkezelés: Poliészter por
Rögzítési mód: Rögzítőelemmel - elöl és hátul támasztékokkal
Állítási lehetőség: Magasságban 40-85 mm között a DIN sínhez
Méretek és kapacitás
Vízszintes sorok száma: 3
18 mm-es modulok teljes száma: 84
Előlaptípus: Sima és kivágott lapok
Kivágások száma: 3 kivágás
Magasság: 753 mm
Szélesség: 555 mm
Mélység: 101,5 mm
